  1. Bierschwanger

    Bierschwanger

    Dabei seit
    07/2011
    Hallo zusammen,


    wie in meiner Anzeige schon erwähnt (http://bikemarkt.mtb-news.de/article/156047-umbau-shadow-plus-auf-9-fach-kettengluck-2-0)richte wende ich mich hier ausdrücklich an Wissende - Ahnungslose mögen bitte gleich weiter blättern. Das soll nicht blöde klingen sondern vor Ungemach schützen - auf beiden Seiten. Wer also nicht mit der Anleitung klar kommt kann ja noch immer den fertigen Umbau bei mir bestellen.

    Die Einzelschritte des Umbaus:
    1. Käfig entspannen
    2. der Auslenkhebel hat eine schöne Mulde. An deren Ende mit einem 5mm-Bohrer senkrecht zur Fläche etwa 1mm tief einstechen.
    3. umspannen - jetzt im Sackloch aus Punkt 2 senkrecht zur Zugklemmung mit 5mm-Bohrer durch bohren
    4. M6-Gewinde in das Loch schneiden
    5. der aufwändigste Teil: M6-Schraube mit exzentrischem 2mm-Loch und Schlitz herstellen. Ich nehme eine abgesägte Aluschraube der Herstellbarkeit wegen.
    6. Exzenterschraube mit Locktite in Gewindeloch eindrehen. Dabei muss Loch rechts vom Zentrum aus stehen aus Sicht des Zugegegenhalters!
    7. Käfig wieder spannen

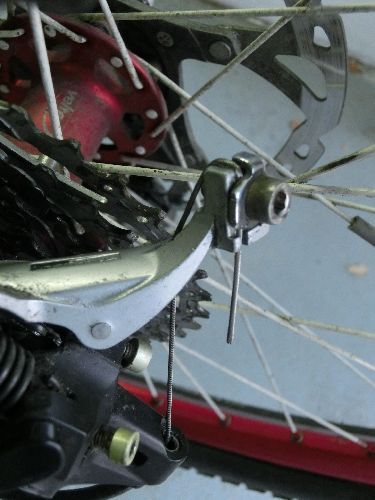

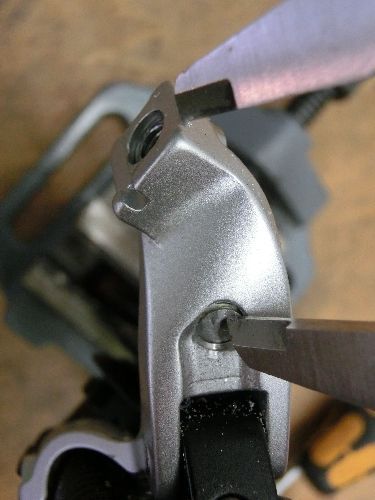

    8. Schieblehre auf 20,7mm fixieren. Die Spitzen gerade so ins Loch der Exzenterschraube und hinter die Kante an der Zugklemmung einführen - dann ist die Ausrichtung der Exzenterschraube zumindest sehr nahe am Optimum.
    9. Schaltzug durch die Exzenterschraube "von hinten" in der Oiginalklemmung fixieren - dabei Zug hinter die Kante drücken als Fixpunkt.
    10. Wenn Locktite abgebunden hat: Schwenk des Schaltwerkes pro Gangsprung beobachten: eine Vergrößerung des Maßes von 20,7mm bedeutet einen stärkeren Schwenk pro Gangwechsel und umgekehrt. Exzenterschraube ggf. nachjustieren und ggf. neu einkleben.


    Klappt wie gesagt normal sehr gut. Wem das alles zu aufwändig ist kann ja fertigen Umbau bei mir bestellen - die 15€ sind wohl fair.

    Wer es selber nachbaut möge mit sage wie es lief und was er gelernt hat - noch immer kommen neue Erkenntnisse dazu bei dem doch eigentlich sehr einfachen Thema... bitte direkt an mich, bin selten im Forum unterwegs.

    Tschau,
    Bierschwanger
