Machen oder meckern - zeiget eure Rähmen!

[Mr.T]

Wenn direkt die Crosser Kleinserie hinterher kommt

Lustig dass Du´s sagst: ist grade in Arbeit. Aber leider schon vergeben!



[Mr.T]



[san_andreas]

Oh Mann...immer schön, deine Rähmschen.



[Mr.T]

... und wieder einer fertig.



[san_andreas]

Immer schicker !



[Hoffes]

Hält da die is2000 Aufnahme bei starker Belastung ?
Find ich schon schwach dimensioniert.


Aber schön aussehen tut es



[Deleted 23985]

Von welchen Kräften gehst du aus, die bei einer Hinterradbremse entstehen sollen? Das hält 100%



[Mr.T]

Hält da die is2000 Aufnahme bei starker Belastung ?
Find ich schon schwach dimensioniert.


Aber schön aussehen tut es

Die selbe Bremsaufnahme habe ich auch schon an mehreren MTBs verwendet, die ernsthaft gefahren werden. Daher gehe ich davon aus, dass sie auch beim Crosser für eine kleine 50kg Frau reichen wird.
Was man aus der Perspektive aber nicht sieht, ist, dass das Teil auch 6mm Stark ist.



[adrenochrom]

Die selbe

hoffentlich nicht



[Hoffes]

Ok

Komme halt aus dem Trial Bereich da sind schon andere Belastungen auf der Aufnahme und dann noch alu



[Deleted 23985]

Ok

Komme halt aus dem Trial Bereich da sind schon andere Belastungen auf der Aufnahme und dann noch alu

:-D gewonnen!



[Rubberduckxi]

Hi Leute

Endlich habe ich mal wieder die Zeit zu planen, viel fehlt nicht mehr um den Startschuss zu geben...
Momentan plage ich mich mit folgenden zwei Punkten:

1: Wie ist die Dimension einer Shimano Kurbel SLX FC-M7000-B2 Boost 2x11-fach?
https://www.bike24.de/1.php?content...[7296][16861]=1;pgc[18556][19261]=1;orderby=2
Damit ich die Kettenstreben auf der Tretlagerseite definieren kann. Diese Dimensionen sind echt nicht zu finden, aber vielleicht habe ich auch die falschen Stichworte verwendet. Konkret müsste ich wissen wie weit weg die Kurbelarme von der Tretlagermitte weg sind. Kettenblätter-Durchmesser und Abstände wären natürlich auch sehr hilfreich. Kennt da jemand eine Quelle oder Skizzen?

2: Wenn ich eine Syntace X-12 Ausfallende brauche will, welches Schaltauge brauch ich da für eine SLX RD-M7000-11-GS-Shadow Schaltwerk?
Konkret das da: https://www.bike24.de/1.php?content=8;product=164561;menu=1000,2,111;pgc[66]=20412
Es stehen die zur Auswahl: https://www.bike24.de/1.php?content=8;product=26098;menu=1000,2,99,101

Danke schon mal für die Hilfe



[Mr.T]

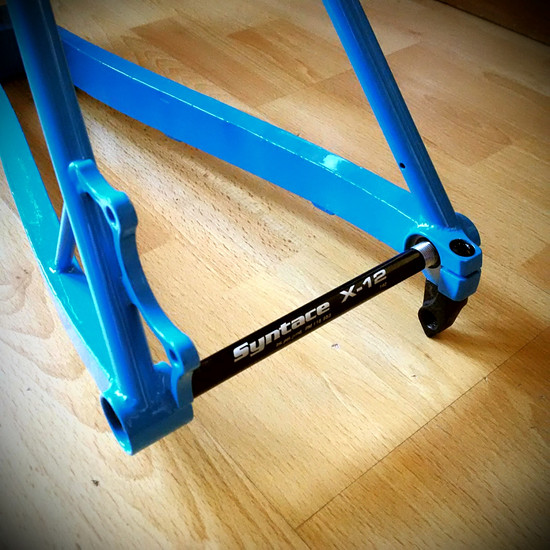

Jetzt mit Farbe:



@Rubberduckxi: da siehst Du auch ein X-12 Set. Die Typenbezeichnung von dem hanger kann ich Dir aber jetzt auch nicht sagen... Standard halt.



[CDRacer]

@Rubberduckxi: Zu deiner ersten Frage kann ich leider nicht weiterhelfen, zur zweiten: Da passt das Typ 1 Standard. Alternativ lässt nimmst du Typ 1 Direct Mount und entfernst am Schaltwerk diesen Ausleger. Solltest du vorhaben auf SRAM zu wechseln ist aber Typ 1 Standard wieder Pflicht.



[Rubberduckxi]

Es gibt den Hanger als Standart und als D-Mount. Ich hab nur noch nicht rausgefunden warum es diese gibt, welchen Vorteil hat Standard zu D-Mount? Auf der Syntace Seite steht dazu auch nix...

Edit: Grad den letzten Post gelesen. Danke viel mal!

Jetzt fehlt mir noch die Info für die Dimensionen der Kurbel zwecks Auslegung / Platzverhältnisse Kettenstrebe und Kurbelsrme...
Hoffe jemand kann da helfen



[Gelöschtes Mitglied 228619]

Es gibt den Hanger als Standart und als D-Mount. Ich hab nur noch nicht rausgefunden warum es diese gibt, welchen Vorteil hat Standard zu D-Mount? Auf der Syntace Seite steht dazu auch nix...

Edit: Grad den letzten Post gelesen. Danke viel mal!

Jetzt fehlt mir noch die Info für die Dimensionen der Kurbel zwecks Auslegung / Platzverhältnisse Kettenstrebe und Kurbelsrme...
Hoffe jemand kann da helfen

Google mal nach Q-Faktor



[Rubberduckxi]

Google mal nach Q-Faktor

Der bezieht sich auf Aussenbreite der Kurbelarme. Ich wär aber am Innenmass interessiert
Man könnte jetzt natürlich einfach eine Annahme für die Dicke treffen ...



[Surtre]

1: Wie ist die Dimension einer Shimano Kurbel SLX FC-M7000-B2 Boost 2x11-fach?
https://www.bike24.de/1.php?content=8;product=164390;menu=1000,2,88;pgc[7296][16861]=1;pgc[18556][19261]=1;orderby=2
Damit ich die Kettenstreben auf der Tretlagerseite definieren kann. Diese Dimensionen sind echt nicht zu finden, aber vielleicht habe ich auch die falschen Stichworte verwendet. Konkret müsste ich wissen wie weit weg die Kurbelarme von der Tretlagermitte weg sind. Kettenblätter-Durchmesser und Abstände wären natürlich auch sehr hilfreich. Kennt da jemand eine Quelle oder Skizzen?

Blöde Frage: Hast Du schonmal bei Paul Lange angefragt?
Für die OEMs gibt es von Shimano eigentlich schöne Dokumente zu dem Thema. Diese hier ist leider zu alt für dein Anliegen, evtl. hilft es aber bei der Suche weiter:
http://pictoview.shimanoweb.com/ebook/cycle/en/us/oem/Frame Requirements/pdf/Frame Requirements 27-96.pdf



[Anti1]

Hier findest du die Infos
http://productinfo.shimano.com/#/spec/2.0/MTB/Crankset

Gruß



[Mr.T]



[san_andreas]

Wird immer schöner, dein Werk !



[freigeist]

@Mr.T

Was ist das für eine Gabel ?!



[Mr.T]

@Mr.T

Was ist das für eine Gabel ?!

Das ist ne Focus Mares Gabel. Lackiert mit der Dose im selben RAL-Ton wie der Rahmen und mit nem speziell angefertigten Spacer um den integrierten 1/1/4" Lagersitz an den 1,5" Steuersatz anzupassen.



[Plumpssack]

Aber weshalb die gewaltigen Kettenstreben am Crosser?



[Mr.T]

Aber weshalb die gewaltigen Kettenstreben am Crosser?

weil ich kann...
