X-Fusion Dämpfer Prototyp mit doppeltem IFP

X-Fusion hat auf dem Sea Otter Classic zwei Dämpfer dabei gehabt, die sich noch im Prototypen-Stadium befinden und einen Ausblick auf das geben, was wir für die kommende Saison an neuen Produkten erwarten dürfen. Für Downhill-Bikes ist ein Stahlfederdämpfer mit doppeltem Schwimmkolben (internal floating piston, IFP) in Entwicklung und die durch den doppelten Kolben ermöglichte zusätzliche Abstimmbarkeit des Dämpfers soll auch einem zukünftigen X-Fusion Vector Air Enduro-Dämpfer zu Gute kommen.

# Der X-Fusion Vector Air Dämpfer ist an sich ein bekanntes Produkt, doch auf dem Sea Otter Classic ist zu sehen gewesen, wohin die Entwicklung hier gehen wird

X-Fusion Dämpfer Prototypen – Sea Otter Classic

X-Fusion arbeitet an Dämpfern mit einem doppelten IFP im Ausgleichsbehälter. Bereits beim ersten World Cup der Saison sind die von X-Fusion unterstützten DH Teams mit der Stahlfederversion des Dämpfers unterwegs gewesen und beim Sea Otter Classic ist nun auch eine Luftfedervariante zu sehen gewesen. Während der Stahlfederdämpfer noch relativ wild aussieht, ist beim Luftdämpfer schon eher erkennbar wie das endgültige Produkt aussehen wird und so viel sei verraten – es wird wesentlich weniger spektakulär aussehen als der Stahlfederdämpfer, der doch als hässlich bezeichnet werden darf.

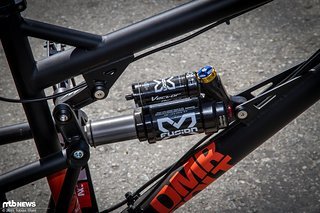

# Einstellbare High- und Low-Speed Druckstufe werden bleiben, doch im Ausgleichsbehälter wird sich einiges ändern

# Anstelle eines Internal Floating Pistons kommt in diesem Prototypen ein doppelter Floating Piston zum Einsatz - der soll dafür sorgen, dass der Dämpfer fein anspricht und dennoch nicht durchschlägt

# Die Einstellung der Floating Pistons ist im Druck nicht möglich, allerdings kann die Position des zweiten Kolbens an der Rückseite des Ausgleichsbehälters angepasst werden - so lässt sich einstellen, wann die zusätzliche Progression der Dämpfung einsetzt

Warum überhaupt zwei Floating Pistons in den Ausgleichsbehälter einbauen, wenn bislang auch einer genügt hat? X-Fusion will mit dieser Anordnung einen Dämpfer entwickeln, der sowohl besser auf kleine Schläge anspricht als auch Höchstleistungen bei großen Schlägen bieten kann. So sind im inneren des Ausgleichsbehälters zwei durch schwimmende Kolben getrennte Luftkammern angeordnet. In der ersten ist ein Druck von 50 psi beaufschlagt, in der zweiten einer von 300 psi. Am Stahlfederdämpfer können diese beiden Kammern getrennt voneinander über zwei Ventile befüllt werden, während sie bei der Luftversion hintereinander zu liegen scheinen und nicht von außen im Druck verstellt werden können. Der niedrigere Druck in der ersten Kammer soll dabei das Ansprechverhalten verbessern, während die zweite Kammer mit höherem Druck ein Durchschlagen wirksam verhindern helfen soll.

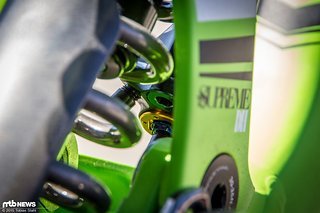

# Der Downhill-Prototyp hat die beiden IFPs nebeneinander angeordnet - entsprechend groß fällt der Ausgleichsbehälter aus

# Zur Einstellung gibt es außerdem zwei Ventile, über die der Druck in den beiden Kammern getrennt voneinander eingestellt werden kann

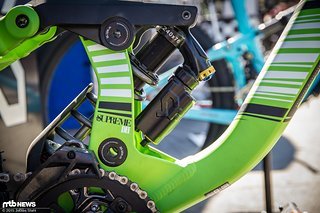

# Optisch wird der Dämpfer eher so aussehen wie der Luftdämpfer - der massive Ausgleichsbehälter sollte den Prototypen vorbehalten bleiben

# Hier geht's zur Sache: Zwei Ventile und ein Ring zur Verstellung des Volumens am Ausgleichsbehälter

Beim Luftdämpfer ist der Druck an sich nicht von außen einstellbar, doch hinten am Ausgleichsbehälter befindet sich ein Einstellknopf zur Beeinflussung der Position des zweiten (Hochdruck) IFPs. So kann hier der Punkt verstellt werden, ab dem der Dämpfer in den härteren Bereich kommt und in der Dämpfung progressiv wird.

Zum gegebenen Zeitpunkt ist damit zu rechnen, dass die Dämpfer Ende dieser Saison auf den Markt kommen könnten – wir rechnen mit einer Präsentation zur Eurobike. Bis dahin werden die Dämpfer an den Rädern des Dirt Orange DH Teams und dem IBIS Enduro Rennteam zu sehen sein.
