Adapter für Bremssattel passt nicht

[Haidbiker]

Hallo an alle MB Kollegen,

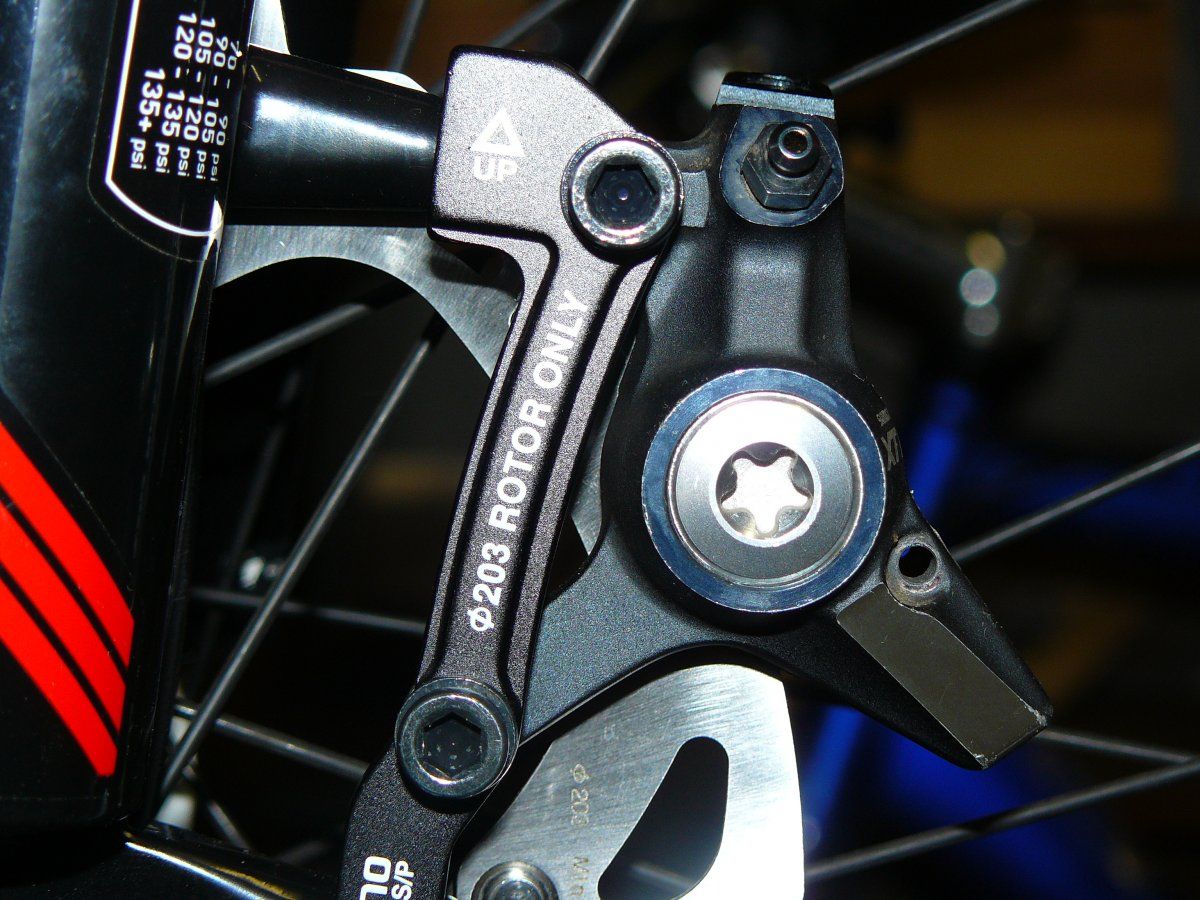

ich baue gerade ein Bike für mein bessere Hälfte zusammen und dachte mir ich mach auf modern und bau eine Scheibenbremsanlage ein. Jetzt hab ich einen Bremssattel Shimano XTR BR-M 775, eine Icetech Bremsscheibe 203 mm und einen Adapter SM-MA F203S/P. Der Bremssattel ist jedoch zu weit von der Bremsscheibe entfernt, sprich der Adapter passt nicht. Weiß jemand einen Rat?? Ich hab ein Bild angehängt.



[Krondrim]

Hier stand Blödsinn...



[---]

Hier stand Blödsinn.



[memphis35]

Ich glaube das der 180er passen müsste ( warum auch immer ) http://www.bike-discount.de/de/kaufen/shimano-adapter-vr-auf-180mm-sm-ma-f180s-p-30031/wg_id-4297

Für Titti:

Wie soll das funktionieren?

Na dann habe ich auch mal editiert
Der Adapter schaut so aus , da erkennst auch wie der montiert wird



[mikefize]

Schaut nach einem langschenkligen IS Sattel aus - da muss man pauschal immer 20mm draufschlagen. Insofern hat memphis recht, du brauchst einen 180er Adapter.



[Haidbiker]

Vielen Dank für die rasche Antwort. Ich werd mir mal den 180er Adapter besorgen, dann schau ma mal....Ich werd über das Ergebnis berichten.



[memphis35]

Es ist möglich das der 180er Adapter um die 3mm ( Scheibe 180 / 203 ) zu klein ist . Du bräuchtest dann einen 183mm Adapter , den es aber nicht gibt . In diesem Fall ganz einfach mit Unterlegscheiben zwischen PM Aufnahme der Gabel u. Adapter die passende Höhe einstellen .



[Haidbiker]

Hallo Memphis35 und mikefize,

nochmal vielen Dank für eure Tipp´s. Ich war schon der Verzweiflung nahe.



[araknoid]

Es ist möglich das der 180er Adapter um die 3mm ( Scheibe 180 / 203 ) zu klein ist . Du bräuchtest dann einen 183mm Adapter , den es aber nicht gibt . In diesem Fall ganz einfach mit Unterlegscheiben zwischen PM Aufnahme der Gabel u. Adapter die passende Höhe einstellen .

nicht 3 sondern 1,5mm ;-) der scheibenradius ist hier das eigentlich wichtige mass.



[memphis35]

Ich habe auch vom Durchmesser gesprochen und genaugenommen stimmen die 1,5mm auch nicht ganz da die Befestigungslöcher nicht auf der Kreisbahn um den Achsmittelpunkt angeordnet sind .



[mikefize]

Und in den meisten Fällen passt's auch mit insgesamt 200mm



[Custom Waidler]

Hi, eine frage und zwar habe ich mir einen Tektro Adapter PM zu PM 160 auf 180 gekauft.
Habe in heute an der Pike montiert und jetzt ist der Magura Bremssattel auf der oberen Seite nicht richtig komplett auf der Bremsscheibe.
Sind die Adapter von Hersteller unterschiedlich?

Sorry für das schlechte Handy Foto



[on any sunday]

Im Zweifel mit Unterlegscheiben ausgleichenen, Überstand der Scheibe sieht aber minimal aus. Aber besser und gesünder ist, wenn die Scheibe genau passt oder über dem Belag steht.



[Custom Waidler]

Aber da kommt er noch weiter weg



[on any sunday]

Auf deinem wirklich miesen Bild sieht es so aus, das die Scheibe an ihrer höchsten Stelle übersteht. Wenn man dann Unterlegscheiben zwischen Adapter und Bremsattel legt, kommt der Bremsattel höher und gleicht den Überstand aus, Raketenwissenschaft.

Oder meinst du etwa mit obere Seite die des Fotos? Deine Scheibe hat eine "Wellenform", schon bemerkt?



[Custom Waidler]

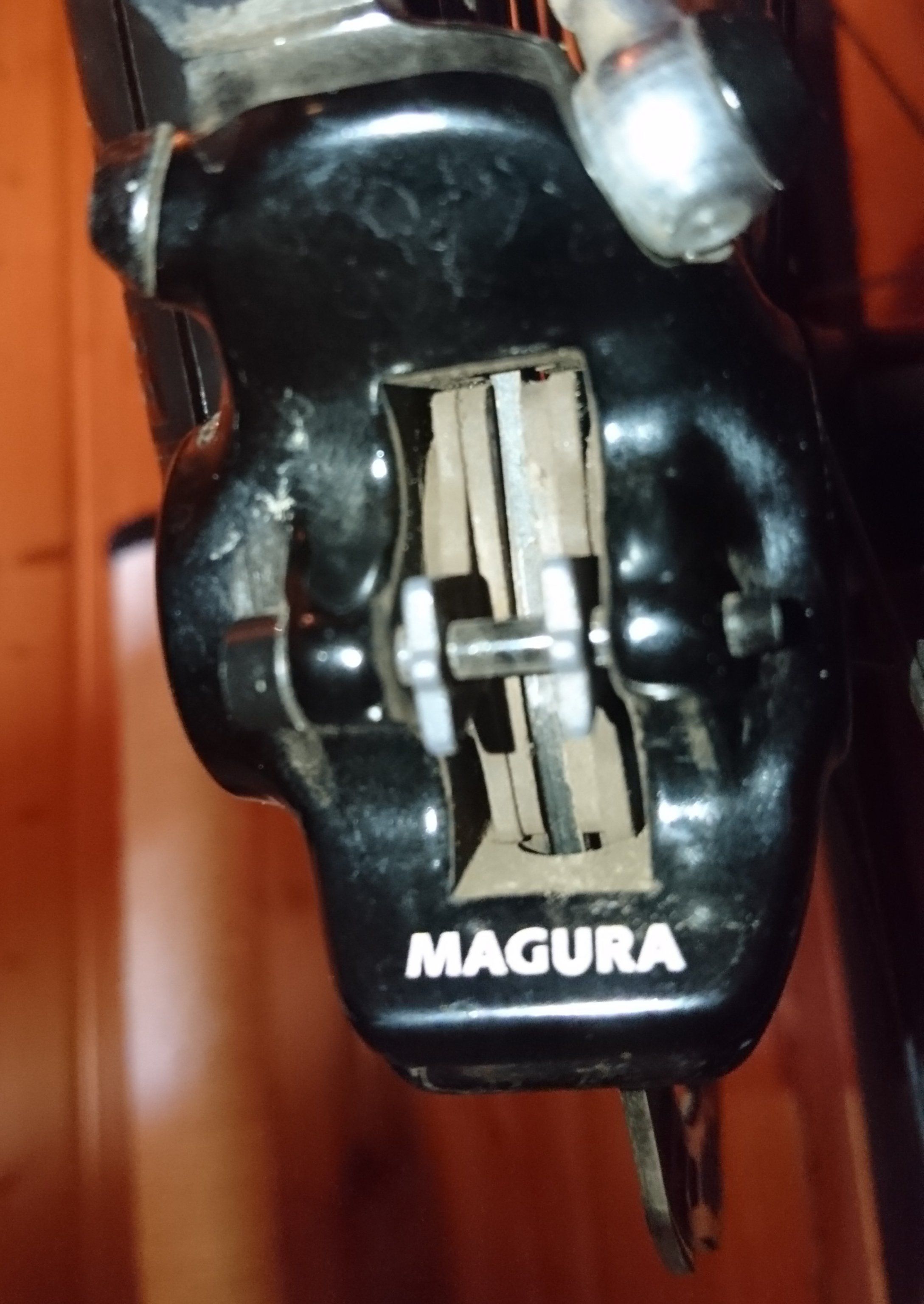

auf der unteren hälfte passt alles, aber oben müsste der sattel näher zur gabel.
hier sieht man es besser



[on any sunday]

Der höchste Punkt deiner Scheibe darf nicht unterhalb des oberen Randes des Belages sein. Wenn das nicht klappt, würde ich den Original Magura Adapter probieren.



[Mr. Tr!ckstuff]

Diese Magura-Scheibe ist ja nicht durchgehend rund, sondern hat Einschnürungen am äußeren Rand. Mir scheint, die Scheibe steht mit einer eingeschnürten Stelle zwischen den Belägen, als du das Foto gemacht hast. Dreh mal das Rad ganz langsam und guck genau hin...



[Custom Waidler]

Diese Magura-Scheibe ist ja nicht durchgehend rund, sondern hat Einschnürungen am äußeren Rand. Mir scheint, die Scheibe steht mit einer eingeschnürten Stelle zwischen den Belägen, als du das Foto gemacht hast. Dreh mal das Rad ganz langsam und guck genau hin...

So einfach gehts

Danke euch beiden
