Alte Magura HS22 kürzen

[Simonoldschool]

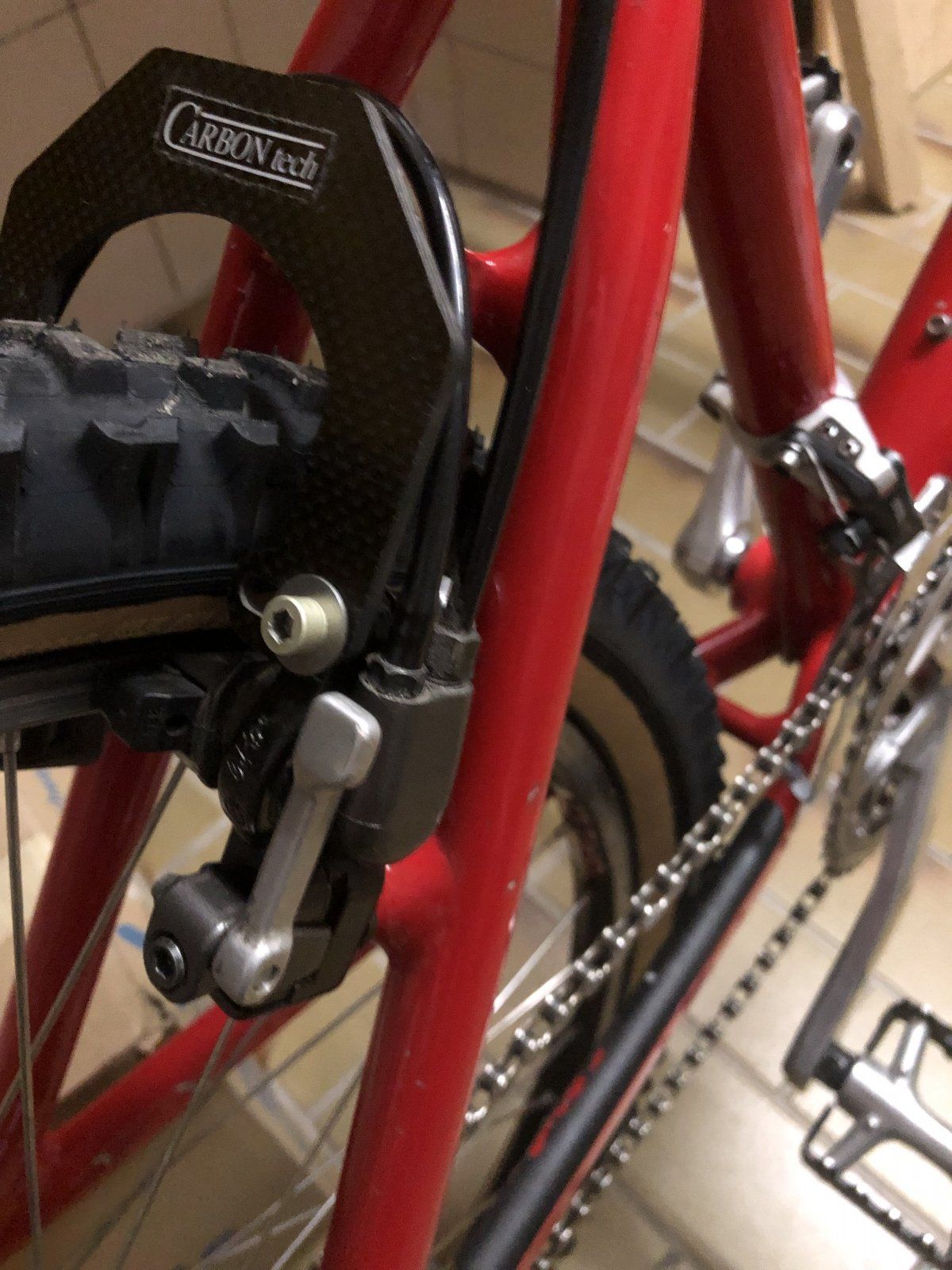

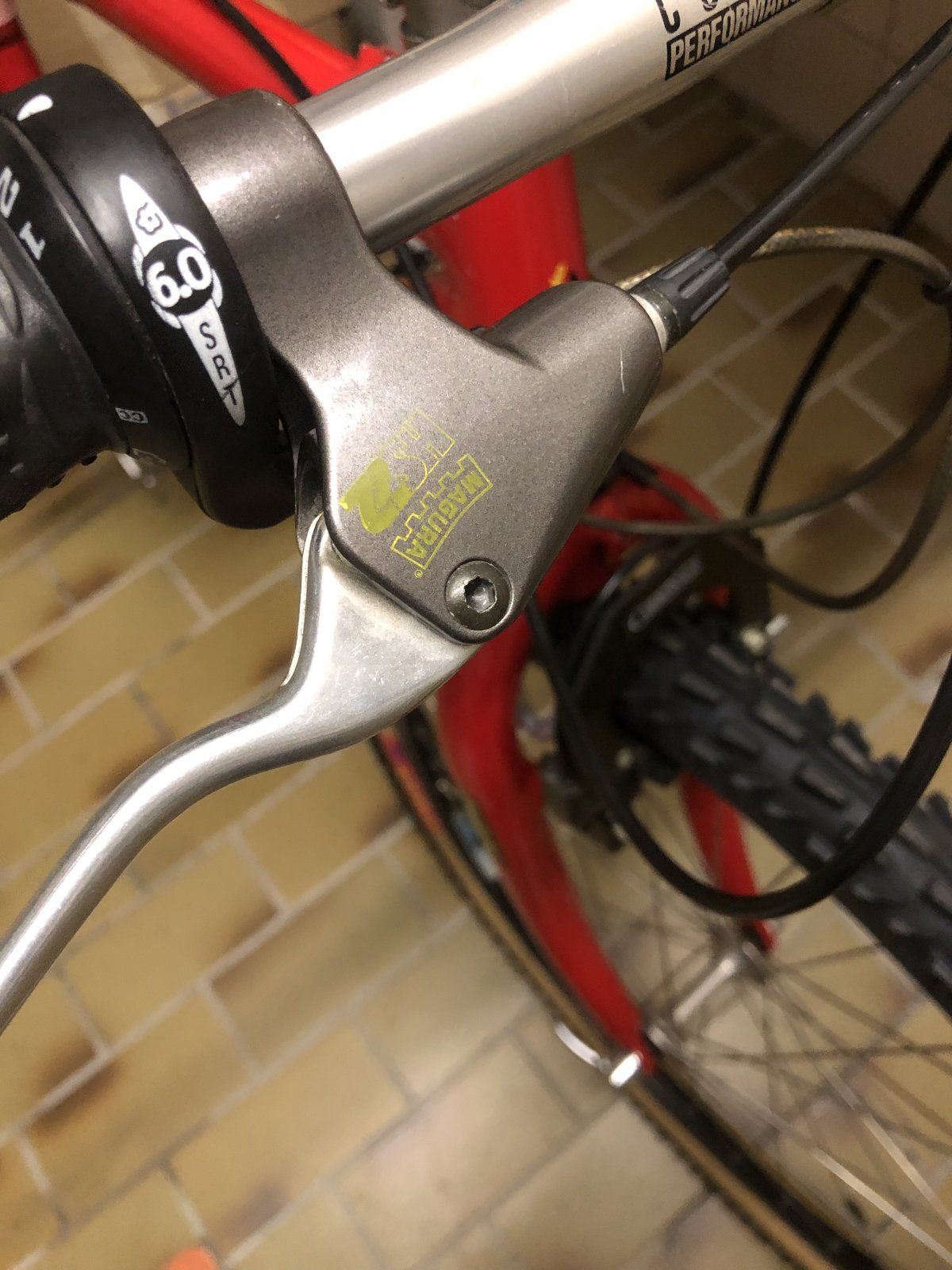

Hallo Leute,
War mit dem rad beim Fahrradladen, um die Magura kürzen zu lassen, doch der Mechaniker meinte, dass es keine Teile mehr für die alte Bremse gibt.
Jetzt meine Frage, gibt es wirklich keine passenden Teile für meine Bremse?
Möchte das nun selber angehen, wie gehe ich am besten vor? Da ich zum kürzen im Internet leider nur Anleitung zur neueren Bremse finde..
Meine ist Baujahr ca 1998.
Beste grüße
Simon



[PORTEX77]

Magura HS22 ( Baujahr ??)

Hallo zusammen, ich bin dabei mein MTB wieder fit zu machen, dabei stand auch Belege wechseln auf dem Programm. Naja wie soll ich sagen, aus neugier hab ich halt die Schraube zum entlüften/befüllen der Bremse geöffnet und wie es natürlich so ist, ist einiges rausgelaufen und die Bremswirkung war...

www.mtb-news.de



[Traufradler]

Aktuelle Magura-Klemmringe und -Überwurfschrauben M8x0,75 passsen auch auf die alten HS, da ist noch alles kompatible. Das aktuelle Öl Royal Blood kann auch bedenkenlos verwendet werden. Die Servicekits sind auch kompatibel.
Das Prinzip der HS hat sich in den über 30 Jahren seit Markteinführung 1987 ja nicht geändert...



[PORTEX77]

Aktuelle Magura-Klemmringe und -Überwurfschrauben M8x0,75 passsen auch auf die alten HS, da ist noch alles kompatible. Das aktuelle Öl Royal Blood kann auch bedenkenlos verwendet werden. Die Servicekits sind auch kompatibel.
Das Prinzip der HS hat sich in den über 30 Jahren seit Markteinführung 1987 ja nicht geändert...

Magura hat definitiv kein m8x0,75.

Das ist die Gewindesteigung bei Shimano.

Zum Rest: das dachte ich mir auch schon
(Habe HS11 und HS33 im Haus)

Man braucht nur die Fittinge und das Öl.

Link im von mir weiterverlinkten Thread



[Traufradler]

Magura Überwurfmutter M8x0,75!

Magura Überwurfmutter M8x0,75

Die Überwurfmuttern von Magura dienen der Befestigung der Bremsleitung im Bremszylinder. Sie sind z. B. beim Kürzen der Bremsleitungen erforderlich. Kompatibilität: - Felgenbremsen - nicht für MT geeignet Herstellernummer: 0720446 Lieferu

www.bike-components.de



[PORTEX77]

Magura Überwurfmutter M8x0,75!

Magura Überwurfmutter M8x0,75

Die Überwurfmuttern von Magura dienen der Befestigung der Bremsleitung im Bremszylinder. Sie sind z. B. beim Kürzen der Bremsleitungen erforderlich. Kompatibilität: - Felgenbremsen - nicht für MT geeignet Herstellernummer: 0720446 Lieferu

www.bike-components.de

Ok, allerdings hast du oben geschrieben, dass aktuelle Überwurfmuttern auf die alte hs Bremsen passen
Und das ist so nicht ganz korrekt

Deswegen steht bei bc "nicht für MT "

Is aber auch wurscht, die vorhandene Überwurfmutter sollte man ja weiternutzen können, man braucht nur ne neue Olive.
Gekürzt wird wohl am Sattel, s. Video



[Traufradler]

es gibt halt 2 aktuelle Überwurfmuttern :
-die mit dem Grobgewinde für die Kunststoffgehäuse (MT, neuere HS)
-die mit dem M8x0,075 Gewinde für die Alugehäuse, also alte HS.



[PORTEX77]

So passts



[radumichl]

Sorry, wenn ich mich hier mal ranhänge - aber thematisch passt es halt:

Ich habe ebenfalls eine HS22 (selbes Modell), die soll nun von einem Rad ans andere wandern. Wie stelle ich das an, was brauche ich dafür? Ich bin absoluter Hydrauliknovize, mir liegt aus dem Web aber eine passende Anleitung aus 1994 vor.

Vorderbremse ist klar, die schraub ich einfach ab. Für Hinterbremse muss ich den Schlauch ja aus den (2) Zugführungen bekommen. Die Länge der Leitung sollte noch hinkommen.

Ich vermute, dass ich hier kurz vor dem Bremskörper abschneiden muss (wie im verlinkten Video) - und eben dann einen neuen Klemmring benötige (wobei die aktuellen ja scheinbar noch passen). Überwurfmuttern (mal sehen, ob ich die alte nicht verwenden kann), wurden ja schon verlinkt.

Ein Entlüftungskit (nicht von Magura, aber mit passenden Stutzen) habe ich bereits, für den Fall das die Transplantation in die Hose geht oder eine Belüftung sowieso notwendig wird.



[Simonoldschool]

Habe es selber auch zum ersten Mal gemacht und muss sagen, es war einfacher als gedacht.
Habe das Rad zuerst am Montagständer in Schräglage gebracht, damit der Bremskörper waagerecht zum Boden ist und somit kein Öl austritt.
Als nächstes habe ich die Leitung kurz nach dem Bremskörper gekürzt und vorsichtig am neuen Rad verlegt (musst aufpassen dass so wenig Öl wie möglich austritt, dann sparst dir später das entlüften).
Anschließend eine neue Olive und die alte Überwurfmutter benützt.
Hat super funktioniert und ich musste auch nichts entlüften.



[radumichl]

Danke! Das Kürzen hat geklappt - leider sind die Leitungen doch zu kurz und zwar vorne wie hinten. Nun also das volle Programm, toi toi toi.

Aber soweit ich das überblicke, ist der Aufwand überschaubar. Ich brauche lediglich Klemmringe, Leitung und ggfs. Überwurfmuttern. Eine Antleitung gibt es übrigens bei http://www.mtb-kataloge.de/Bikekataloge/PDF/Manuals/Magura94.pdf.
