hallo,
angeregt vom ganzem scheibenbremshype und konverter gebastle die ich auf der eurobike entdeckt habe habe ich etwas bastel und ausprobier lust bekommen.habe schon länger mit dem gedanken gespielt eine hs33 an meinem "crosser" zu montieren (am logisch rennlenker)
hier mal ein paar bilder vom testaufbau
trockenübung:

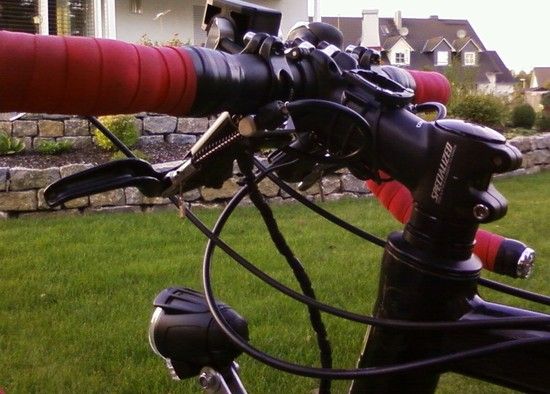

und hiern ein komplett aufbau mit funktionstüchtiger hs33 und probehalbe montiertem vorderrad in alter gabel:
ja ich weiss misserable bilder und auch nicht wirklcih detailiert.(grösser ggf. im album)
aber ich denke man erkennt auf dem bildern wohin das ganze gehen soll.
zum druckpunkt kann ich so viel berichten das er am sti etwas weiter hinten ist also der bremshebel weg ca 1-1,5cm länger ist.aber es funktioniert eig. gut!
zum aufbau: habe im bremshebel ein kl.m3er gewinde gebohrt und geschnitten darin eine m3er augenschraube eingeschraubt und probe halber mit einem kabel-klemm-innereien teil zusammen geschraubt.
das ganze ist beweglich.
habe mir aber schon dieses teil geordert ein so genanntes "seilterminal":
das teil wird dan quasi in das auge der m3er ring-schraube eingehängt und verschraubt.
um die hs33 am 31.8er lenker zu montieren habe ich mir diese umwerferschellen bestellt:
die eigentliche schelle des hs33-bremshebels wird abgesägt und mit hilfe der klemmschraube an der umwerferschelle montiert.hoffe man kann sichs etwas vorstellen.
wie ich die bowdenzug anschläge genau gestallte weiss ich auch noch nicht sicher. ich denke aber mit einer art zusatzschelle oder ggf zwischen der umwerferschelle und der hs33-bremshebel ein alu winkel mit eingeschraubt und dort dan den zuganschlag und einstellschraube angebracht.
wie gesagt das "projekt" ist noch mehr wie weit weg vom endprodukt.
aber habe mir gedacht das es vll. einigen hier im cx-forum interessieren könnte.
...
ich werd sobalds weiter geht die nächsten schritte hier posten.
grüsse der kalle
