Kettenführung Aufnahme: ISCG Schablone?

[caomhan]

Hi Leute,

kennt Jemand eine Schablone für die Aufnahme einer Kettenführung?
Sprich untem am Tretlager die 3 Loch Aufnahme (ISCG)? Ich gehe mal davon aus, dass mittlerweile alle ISCG 05 Standard haben? (Trek Remedy 2010)?

Falls es keine Schablone als Vektorgrafik/PDF gibt, würde ich ggf. mal eine erstellen - zumindest für die Löcher.

Grüße,



[caomhan]

Also das Remedy 8 aus 2010 hat eine ICSG 03 Aufnahme.

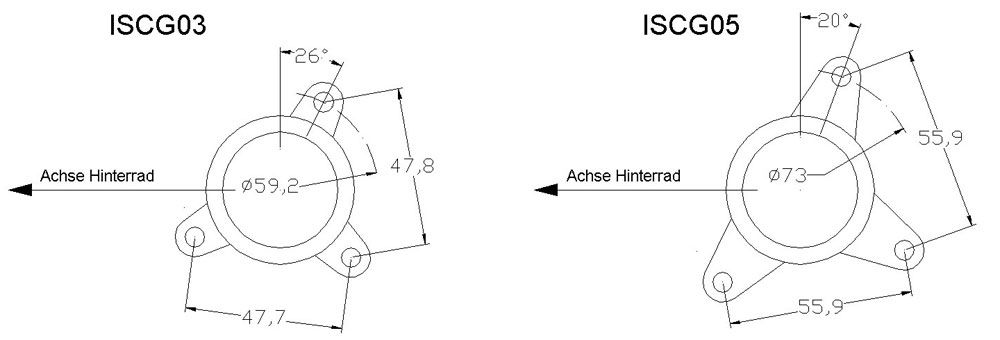

Hier übrigens die "Vorlage".

Quelle: http://www.g-junkies.de/hinweis_iscg.html



[bernd e]

ISCG05 habe ich als Autocad oder gedruckt pdf, wenn Bedarf, schick mir ne PN.
Abmessungen findest du im Internet zu hauf, wenn du nicht sicher bist was du hast.
