Kinderlaufrad das Zweite

Willkommen! Registriere dich jetzt in der Mountainbike-Community! Anmeldung und Nutzung sind kostenlos, die Anmeldung dauert nur ein paar Sekunden.
  1. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Hallo an Alle

    Zur Zeit bin ich dran ein zweites Laufrad zu entwerfen, meine Pläne sind schon sehr weit.
    Erste Teile sind schon in Arbeit und Material ist großteils auch schon da.
    Dieses mal wollte ich aber nicht das "copy paste" Verfahren, das bedeutet einen Rahmen zuschweißen.
    Ich habe mich für 3D Druck und Carbonrohre entschieden. Diese Teile werden mit dann verklebt.

    Das war das erste Laufrad für meinen ersten Sohn:

    https://www.mtb-news.de/news/2015/04/23/bike-der-woche-custom-laufrad-von-mcsonnenschein/

    https://www.mtb-news.de/forum/t/kinder-dh-laufrad.664307/

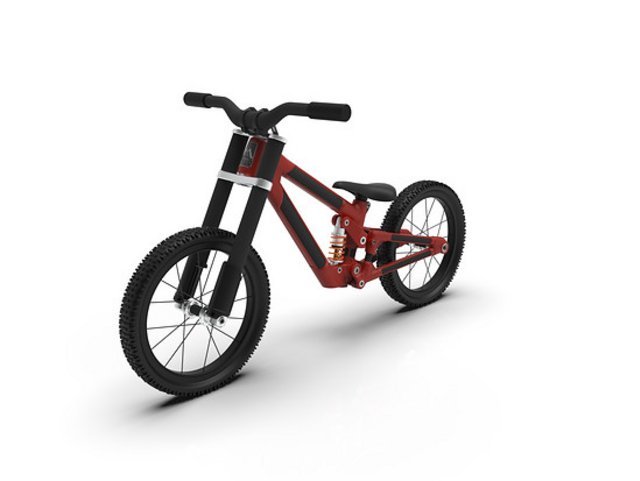

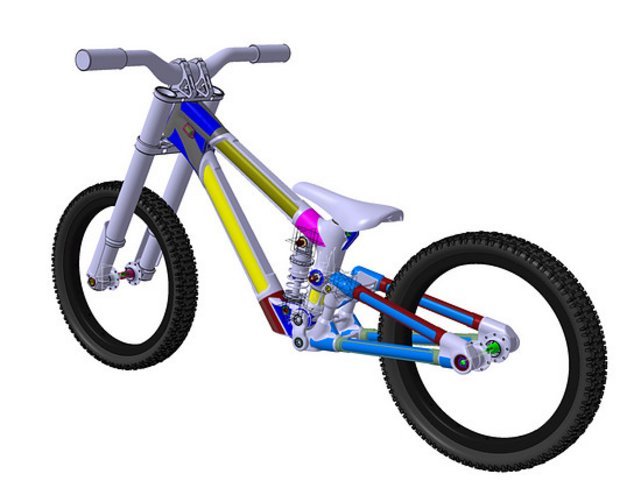

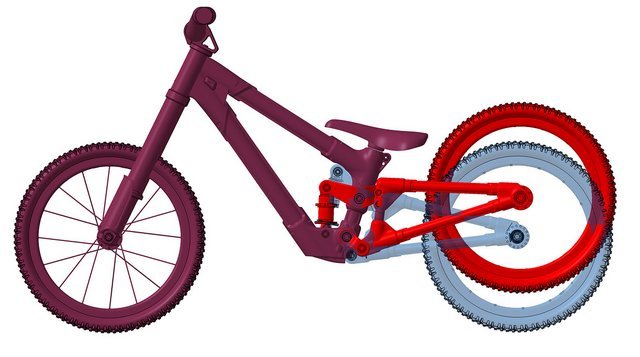

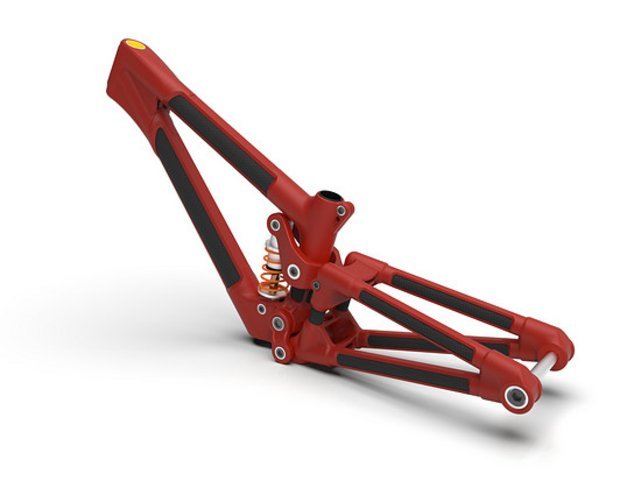

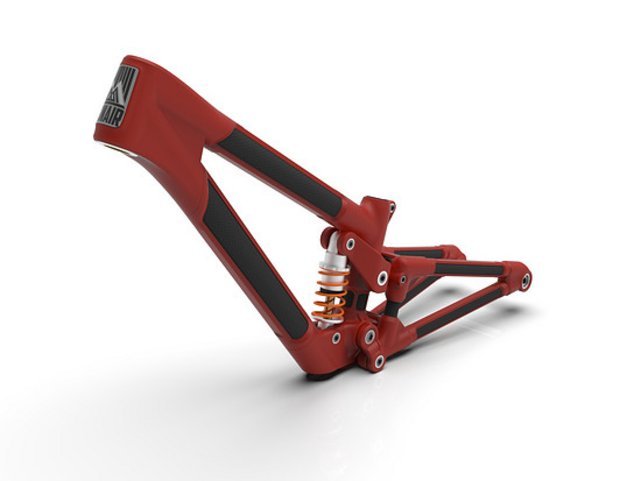

    Hier mal einen Blick was kommen wird ;-)
    Weitere Infos kommen dann Schritt für Schritt.

    [​IMG]
    [​IMG]

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]


    Gruß
    Matthias

    Zuletzt bearbeitet: 17. Januar 2018
    • Gewinner Gewinner x 13
    • gefällt mir gefällt mir x 1
  2. MTB-News.de Anzeige

  3. Abbo gezogen, kann nur geil werden. :daumen:

    Bei den Bildern Im Foto Album habe Ich mich schon gefragt wie du das Fertigen willst. Aber 3D Druck erklärt alles :)

  4. BrotherMo

    BrotherMo Radfahrer

    Dabei seit
    07/2010
    Du bist total durchgeknallt. Geiles Projekt!
    Abo!

  5. freigeist

    freigeist Valar Morghulis

    Dabei seit
    05/2004
    hoftl kommt das Teil in Serie :anbet: zumindest in KleinSerie :bier:

  6. null-2wo

    null-2wo halbstark & doppeldeutig

    Dabei seit
    04/2011
    Du bist doch irre. :bier: Im nächsten Leben werde ich dein Kind.

    • gefällt mir gefällt mir x 1
  7. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Bald gibt es neue Bilder und Fortschritte.
    Die ersten 3D Druck Teile sind eingetroffen, weitere sind unterwegs.

    • gefällt mir gefällt mir x 2
  8. bin echt gespannt wie das Teil wird ;-)
    ich hätte dafür kein Händchen So Was selbst zu bauen...

  9. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    So sieht der Bausatz aus :)
    Zur Zeit geht es etwas schleppend vor.

    [​IMG]

    • gefällt mir gefällt mir x 4
  10. Welches Material hast du bei den Druckteilen gewählt?

  11. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Ist ein Kunststoff PA2200, Metal ist leider immer noch unbezahlbar teuer.

    • Hilfreich Hilfreich x 1
  12. Sieht doch schon einmal richtig genial aus ;-)
    freue mich auf Bilder
    Werden die Rohre mit den Druckteilen verklebt ?

  13. MTB-News.de Anzeige

  14. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Richtig, werden verklebt und davor werden die Klebeflächen der Druckteile mit PA - Primer behandelt, da PA sich nicht so leicht kleben lassen möchte, dass es auch hält.

  15. klar schön mit Primer einjauchen und am besten mit 2 Komponenten-Kleber. so würde ich es machen :-D
    Kommt auch ne Scheibenbremse ans LR ?
    Ich hab bei meinem Sohn erstmal bewusst drauf verszichtet.

  16. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Bremse kommt keine dran, habe ich auch beim ersten Laufrad weg gelassen.

    • gefällt mir gefällt mir x 2
  17. mit welchem Programm hast du das LR denn geplant wenn man fragen darf ?

  18. WilliWildsau

    WilliWildsau Team OMBA

    Dabei seit
    02/2004
    Da bin ich ja auf das Endresultat gespannt:cool::daumen::daumen::daumen:

  19. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Hier mal ein kleiner Update.
    Es geht jetzt langsam wieder weiter, viele kleine Teile mussten gedreht werden.
    Die Muffen sind Lackiert und mit Primer fürs Verkleben vorbereiten.
    Dämpfer ist in Arbeit, wie die Gabel.
    Gestern Abend habe ich die Laufräder eingespeicht, da die Naben fertig verklebt waren.

    [​IMG]
    [​IMG]

    • gefällt mir gefällt mir x 7
    • Gewinner Gewinner x 2
  20. µ_d

    µ_d Irgendwas mit Offshore

    Dabei seit
    01/2005
    Da kann man doch noch was sparen wenn man an der Felge was abdreht und Fatbike-artige Aussparungen ins Felgenbett macht... :D

  21. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    ;-) Hatte ich auch vor, war mir dann aber doch zu stressig und zu viel Arbeit.

  22. null-2wo

    null-2wo halbstark & doppeldeutig

    Dabei seit
    04/2011
    ...ach komm, du willst es doch auch :dope:...

  23. paradox

    paradox Kinder an die Macht

    'räusper'

    [​IMG]

    • gefällt mir gefällt mir x 1
    • Hilfreich Hilfreich x 1
  24. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Gestern Abend bissle was geklebt, muss aber sagen, dass die Kleberei net ganz so meins ist. Perfekt ist es leider nicht geworden.

    [​IMG]

    • gefällt mir gefällt mir x 7
  25. Tobstar23

    Tobstar23 Selberschrauber

    Dabei seit
    02/2006
    Ist das 12"? Woher sind die Felgen?

  26. mcsonnenschein

    mcsonnenschein Furchtlos und treu

    Ja, sind 12 Zoll Alufelgen. Habe ich bei Kurbelix gekauft.

    • gefällt mir gefällt mir x 1
  27. Schaut bisher doch schon echt Klasse aus. :daumen:

    So rein Interesse halber, wie viele EInzelteile hast du Drucken lassen?
    Das werden schon ein paar sein. Vermute Ich mal :)
