Mir dünkt, ich bin im falschen Forum gelandet.
Aber da wir dabei sind, kann ich auch mal einen etwas fragwürdigeren Umbau mit Kindernay posten.

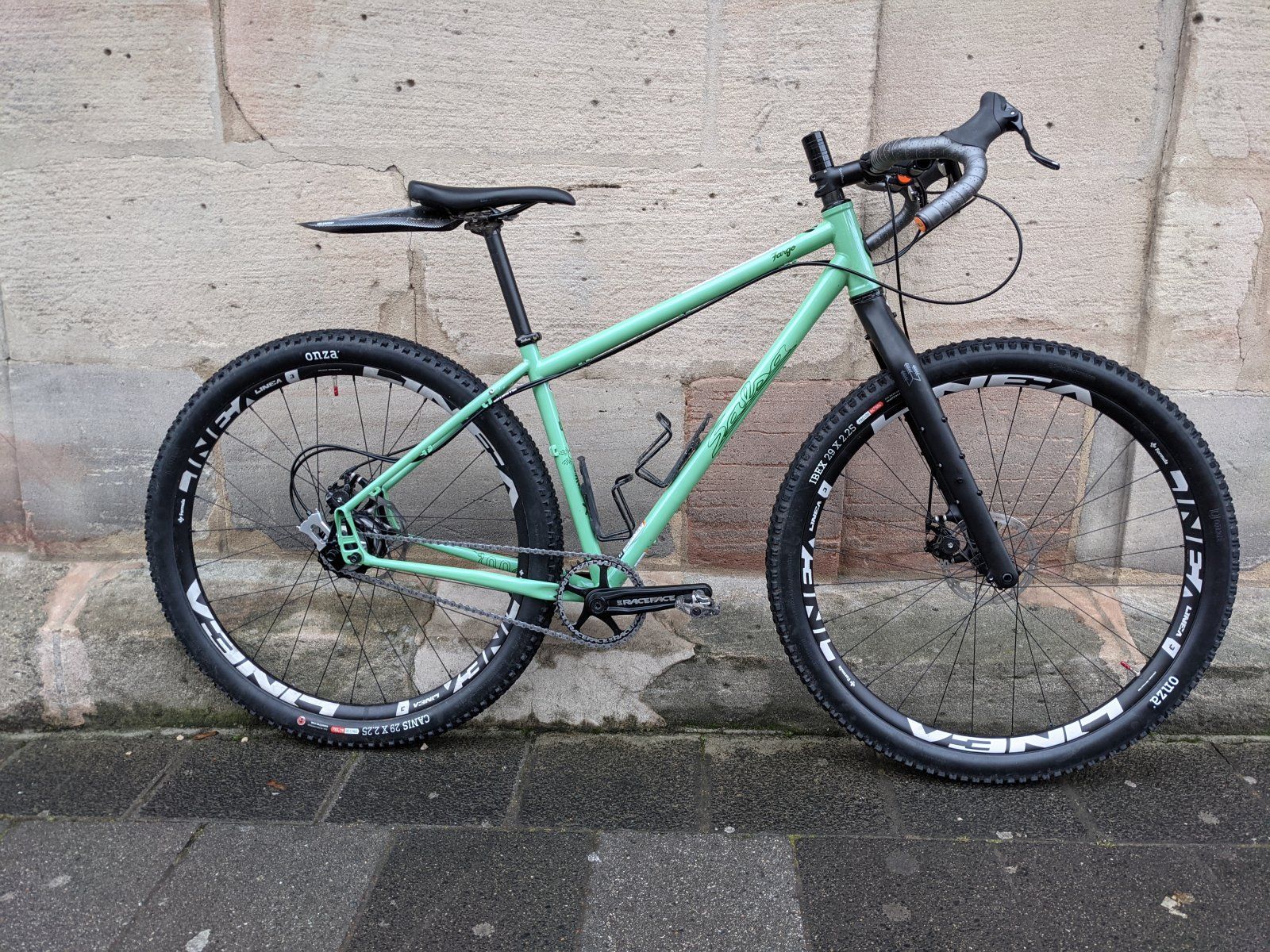

Anhang anzeigen 1228326

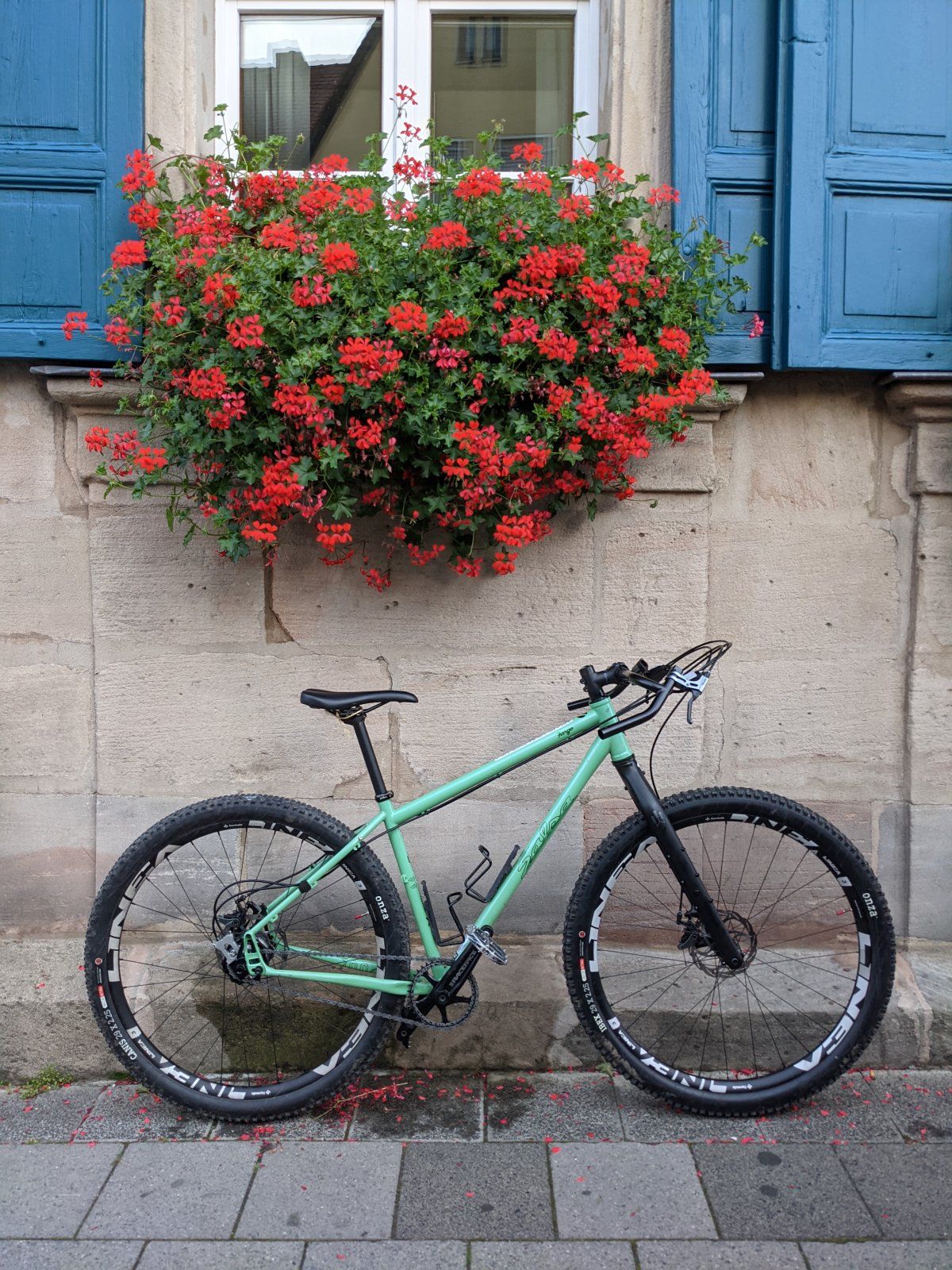

Salsa Fargo, mit Dropbar und Schalthebeln für Dropbar Nutzung angepasst. Zuglänge ungekürzt um weiter zu probieren.

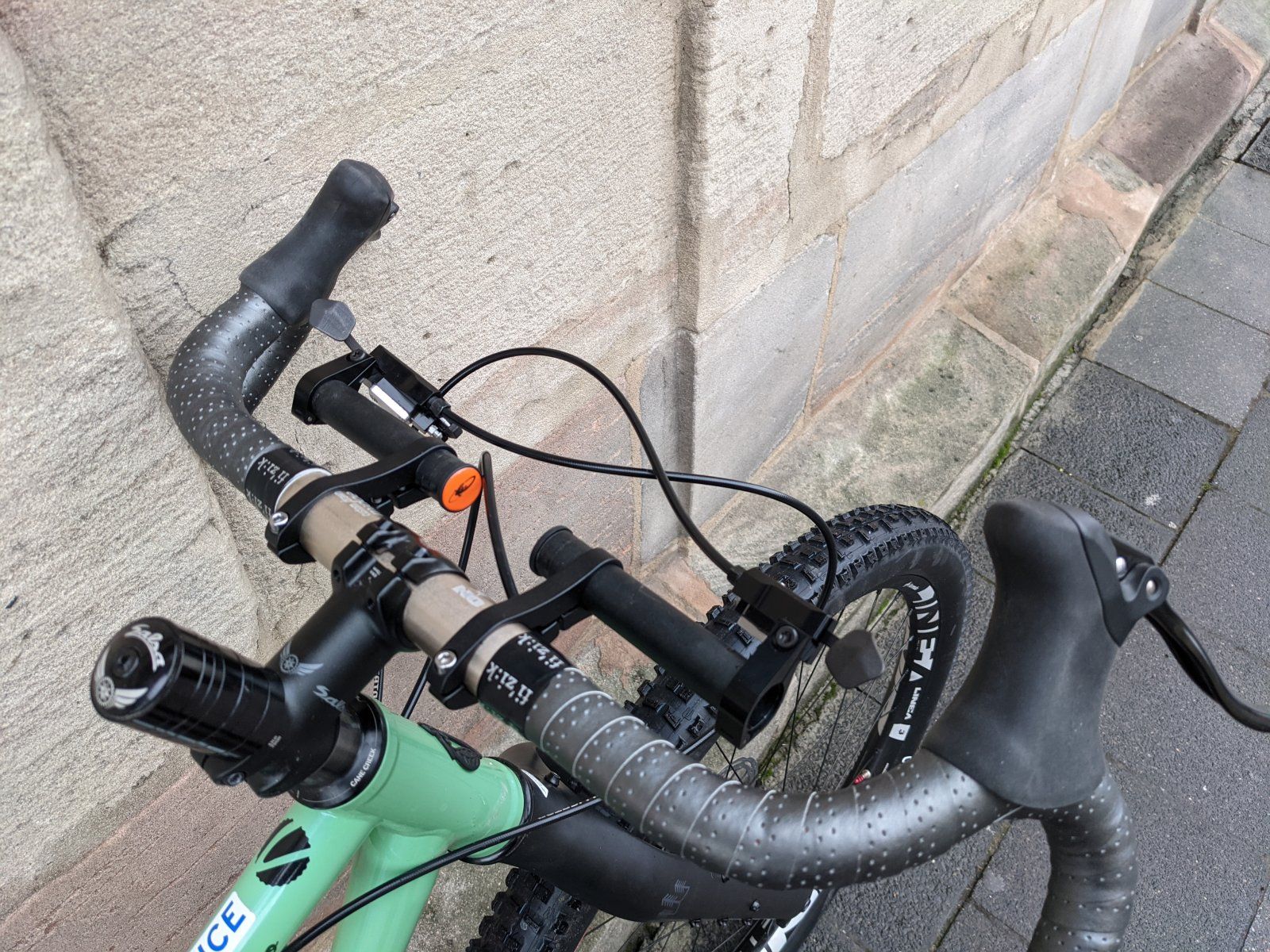

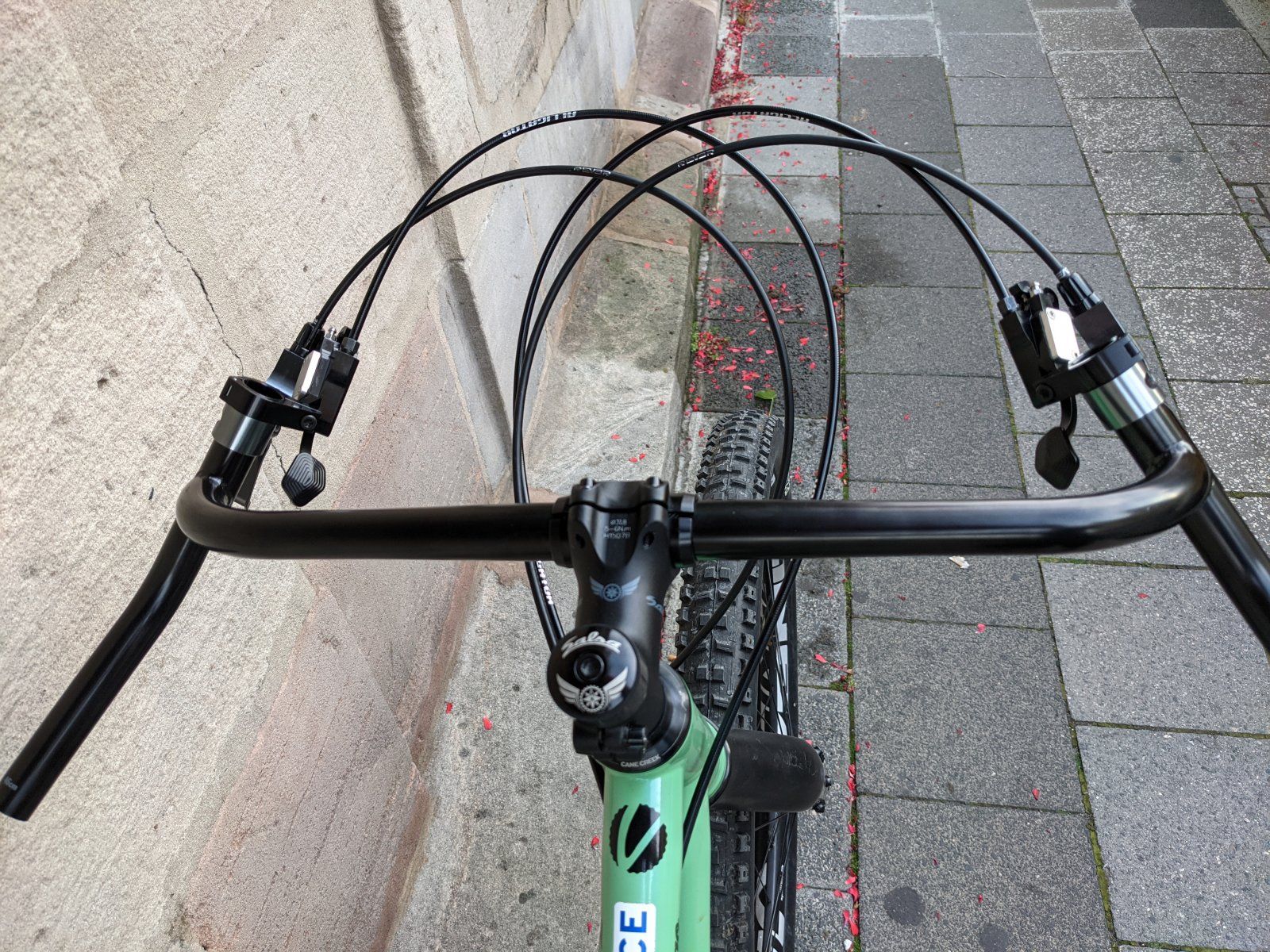

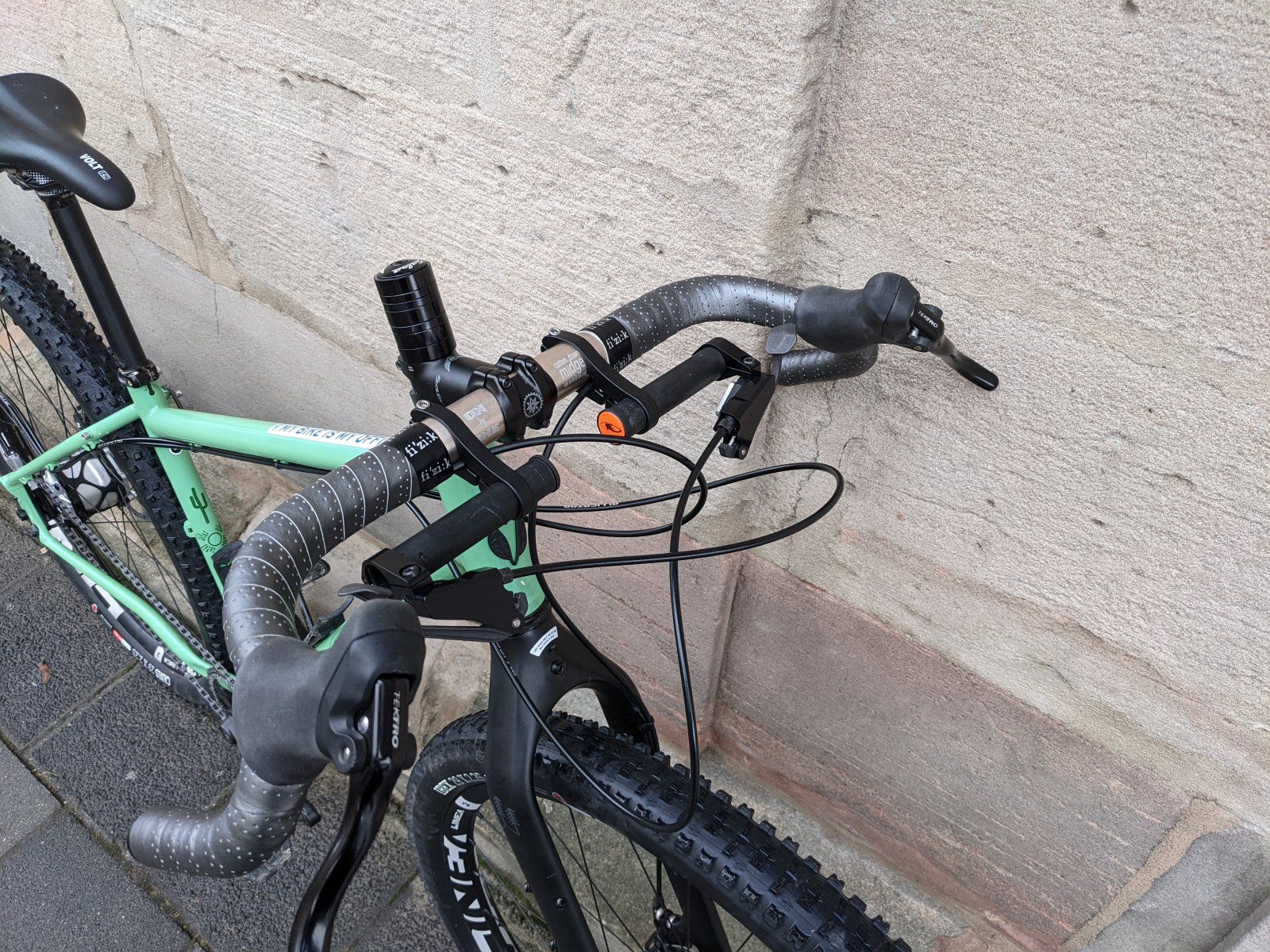

Moin, moin, könntest Du ein Bild von dem Lenker machen, wie Du jetzt mit Shifters gelöst hast?

Dabei seit
5. Februar 2008
Punkte Reaktionen
699
Ort
Erlangen
Bike der Woche
Bike der Woche
Moin, moin, könntest Du ein Bild von dem Lenker machen, wie Du jetzt mit Shifters gelöst hast?

Dabei seit
15. März 2021
Punkte Reaktionen
42

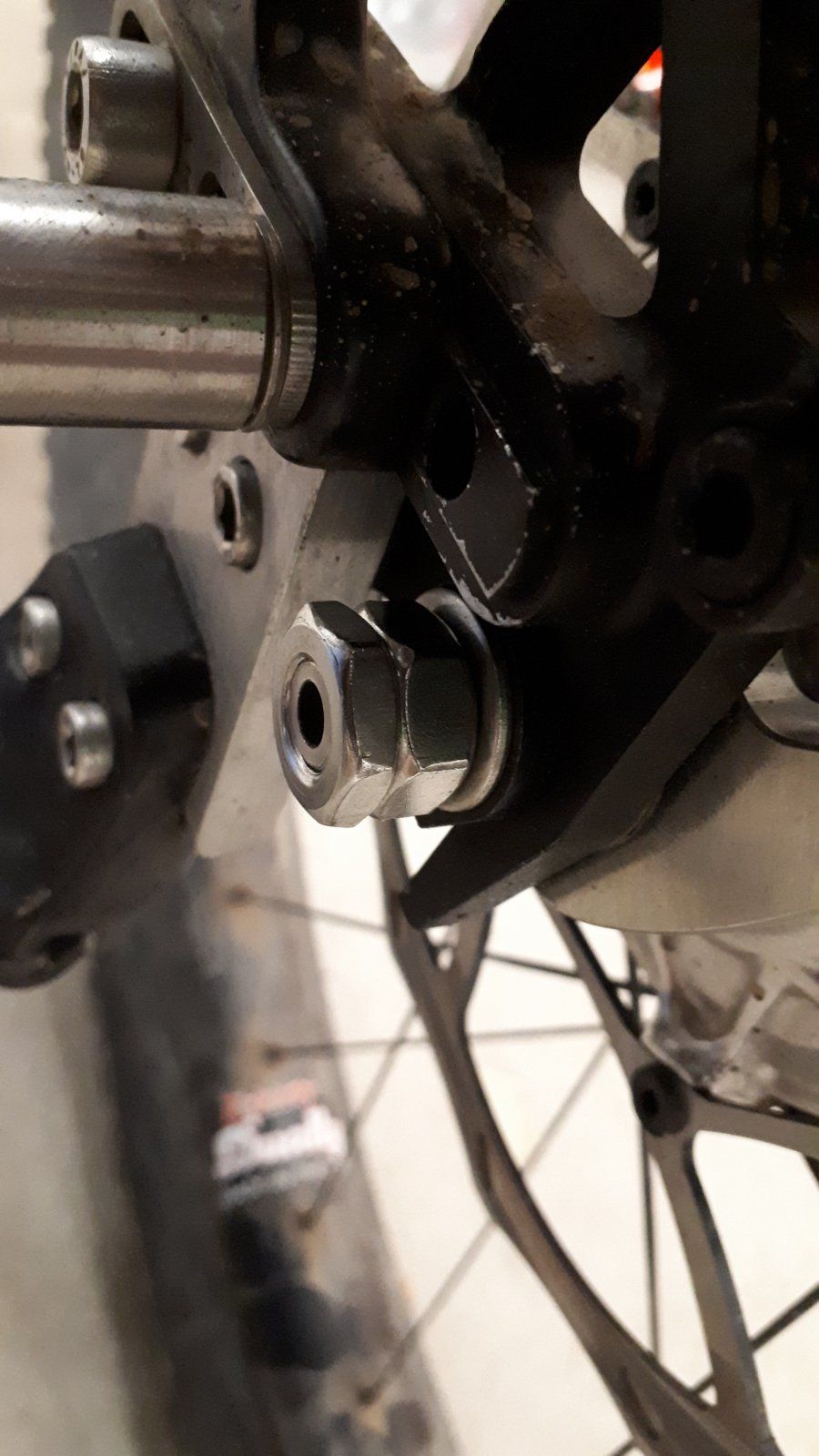

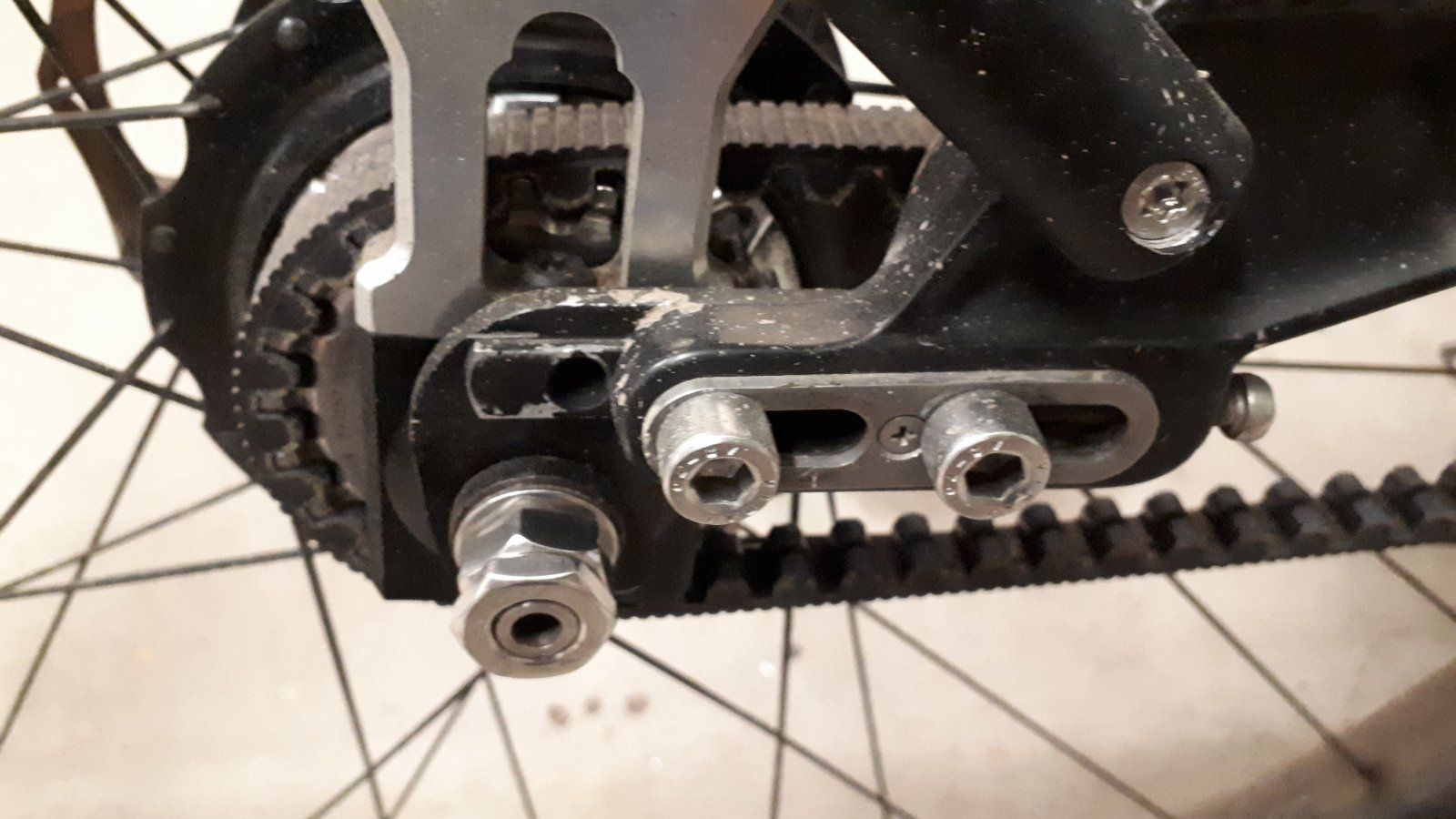

Kleines update zum Thema Eigenbauachse:
die bisherigen M10x1-Hutmuttern haben sich nach längeren "Rüttelfahrten" trotz stärkerer Klemmung mittels des Feingewindes tatsächlich gelöst.
Daher Abhilfe durch Austausch gegen je eine M10x1 normal hohe Mutter zur Hub-Klemmung + je eine M10x1-Flachversion als Kontermutter.
...sollte jetzt "langzeit-rüttel- und löseresistent" sein...


Anhänge

  • 20210605_222621.jpg
    182 KB · Aufrufe: 115
  • 20210605_222742.jpg
    164 KB · Aufrufe: 101
Dabei seit
15. März 2021
Punkte Reaktionen
42

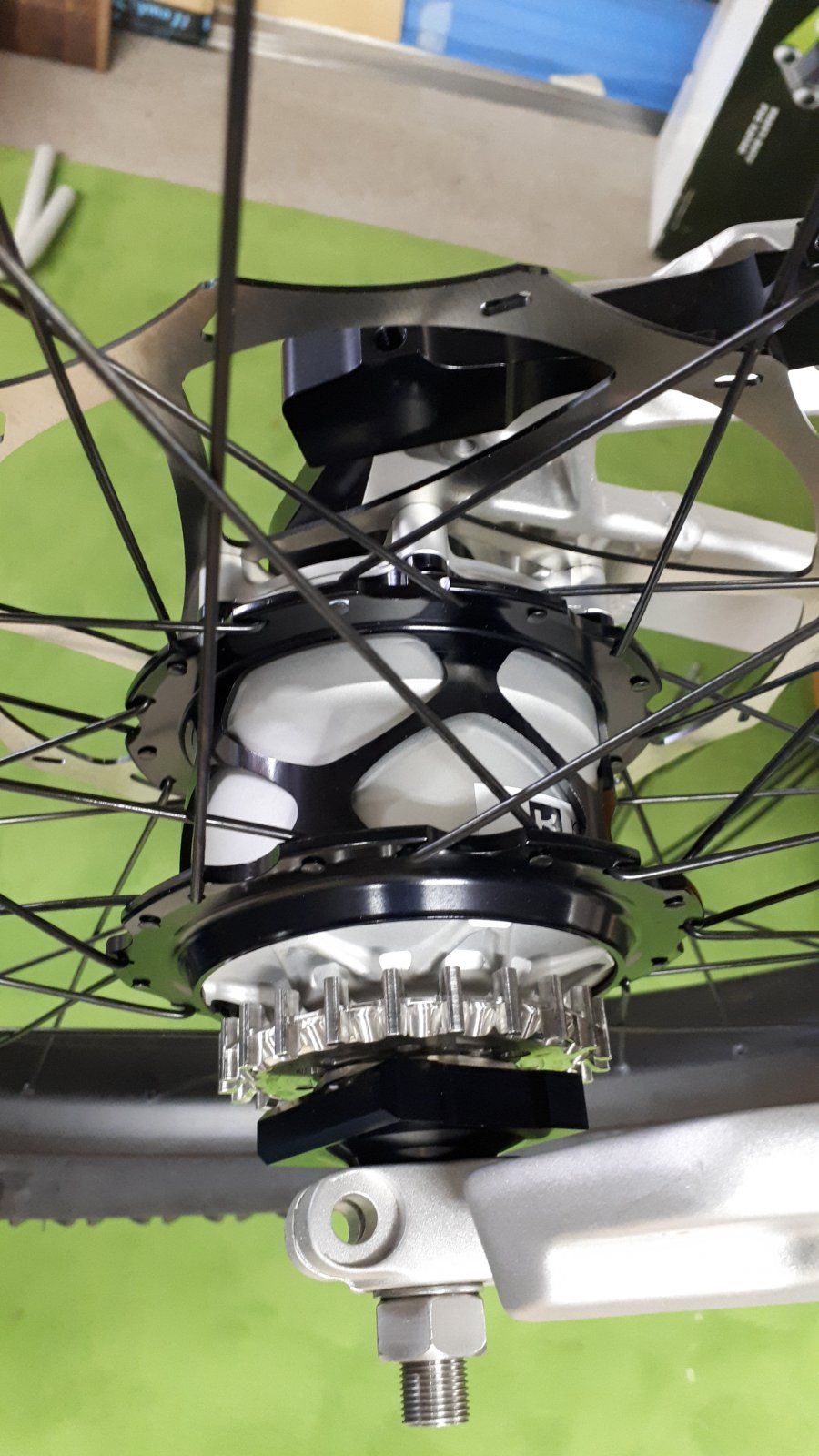

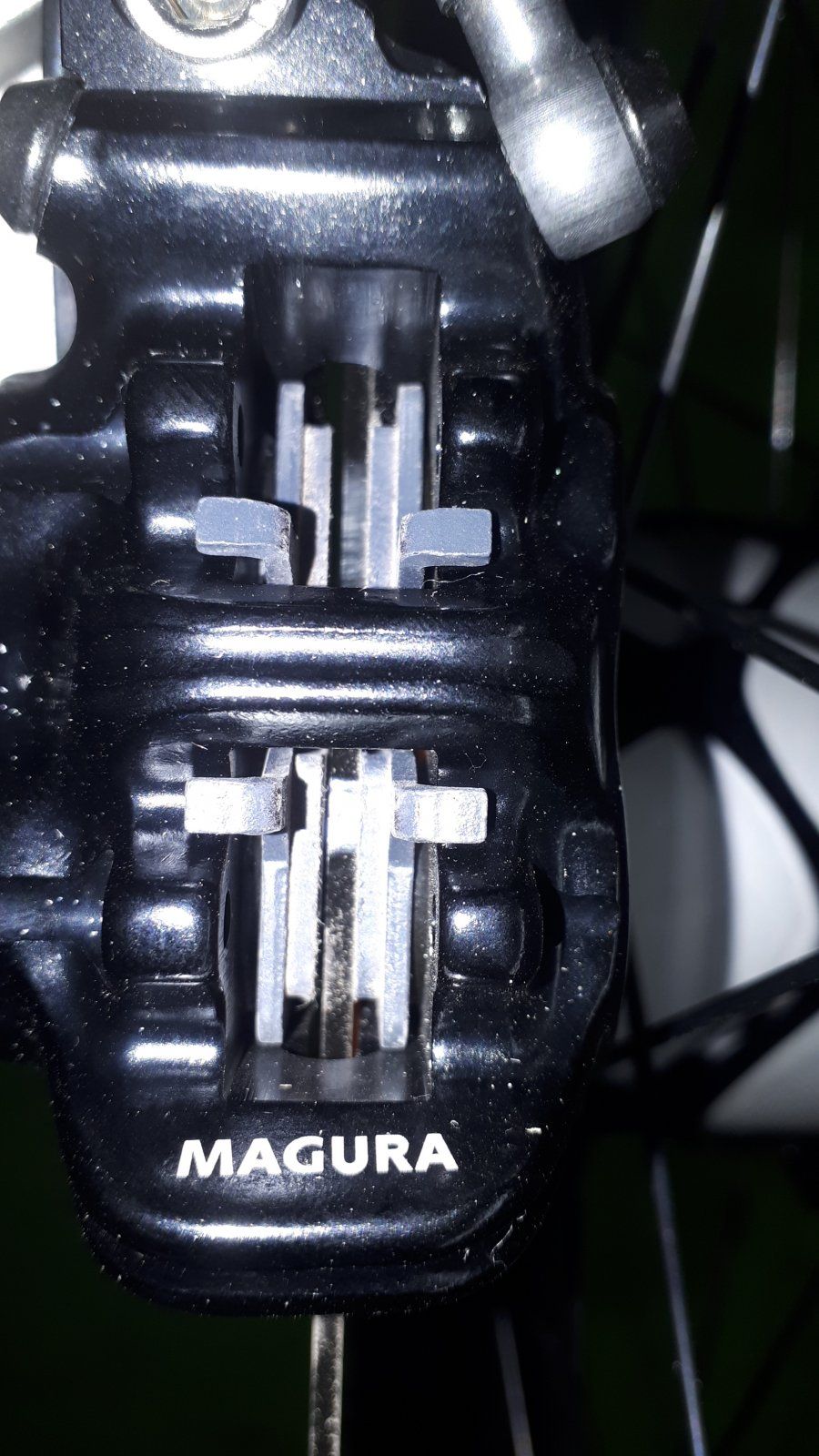

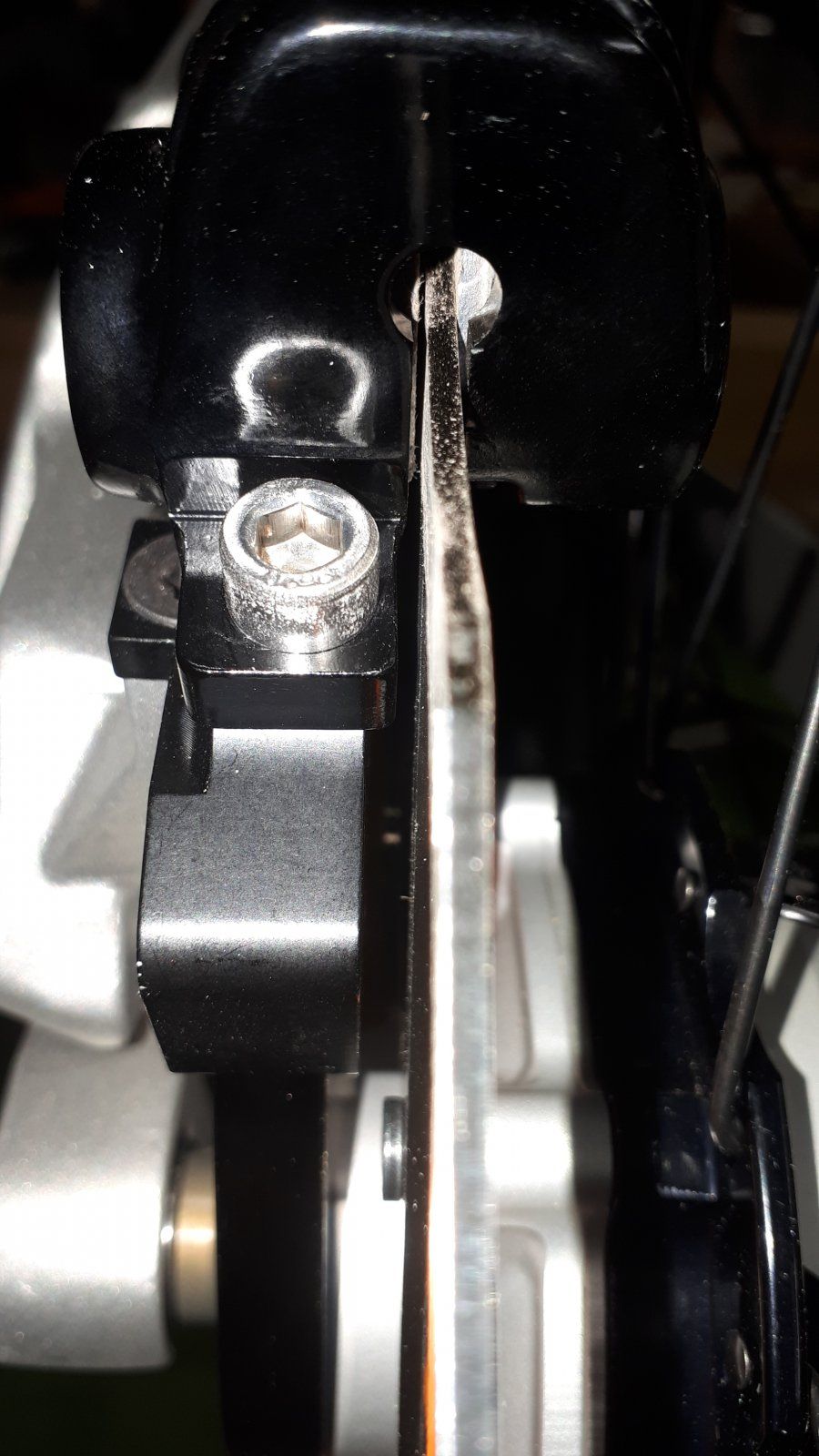

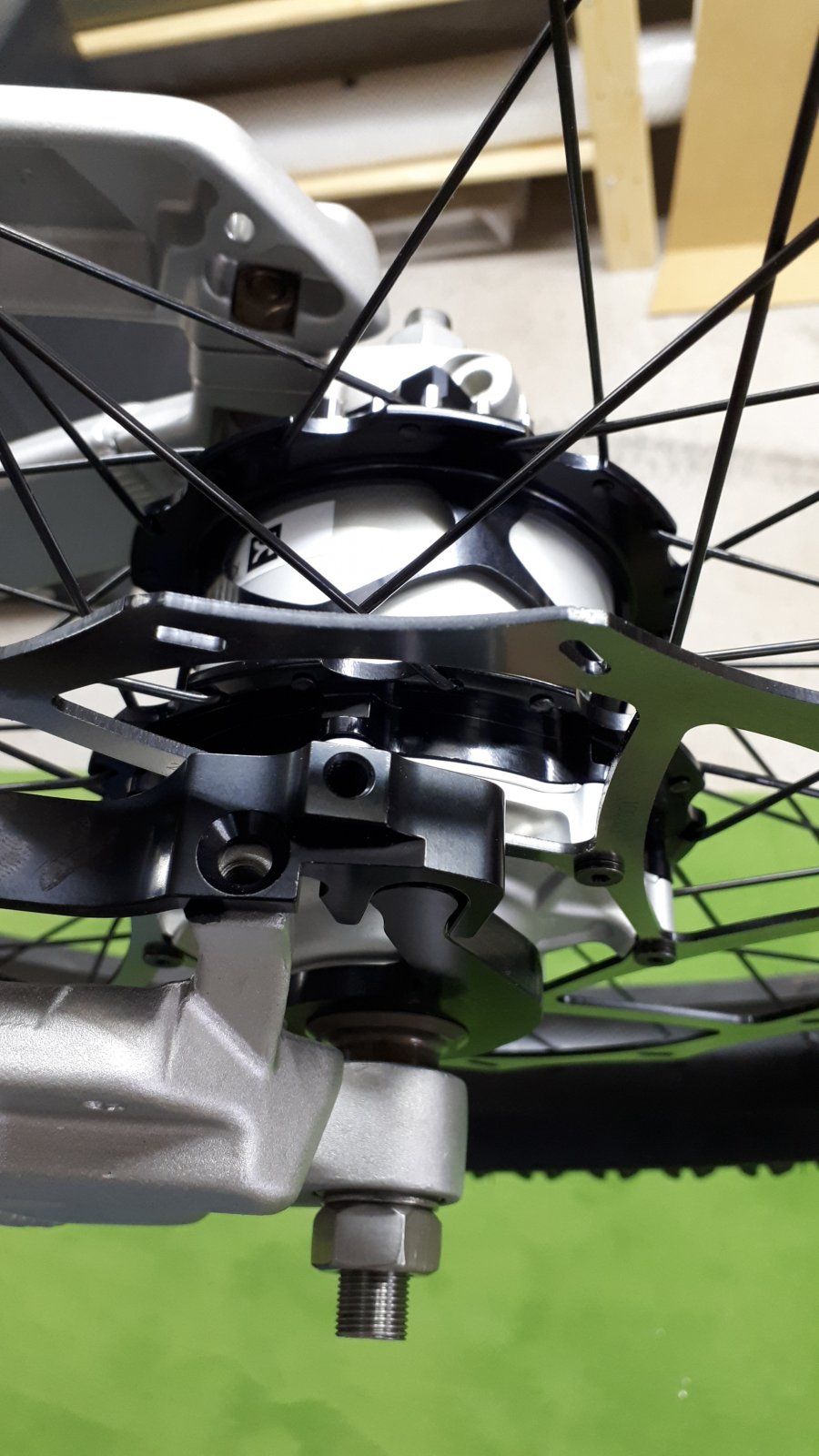

Das CaGo-Kindernay ist auf der Zielgeraden.
Wegen einer Nicht-unified-beltline des CaGo war eine asymmetrische Einspeichung mit 3,2mm offset erforderlich.
Daraus folgend dann eine ebenfalls asymmetrische Positionierung der Nabe.
Das wurde durch einen "wilden" Endkappen-Mix und zusätzliche, individuell gedrehte Edelstahlronden gelöst/kompensiert.

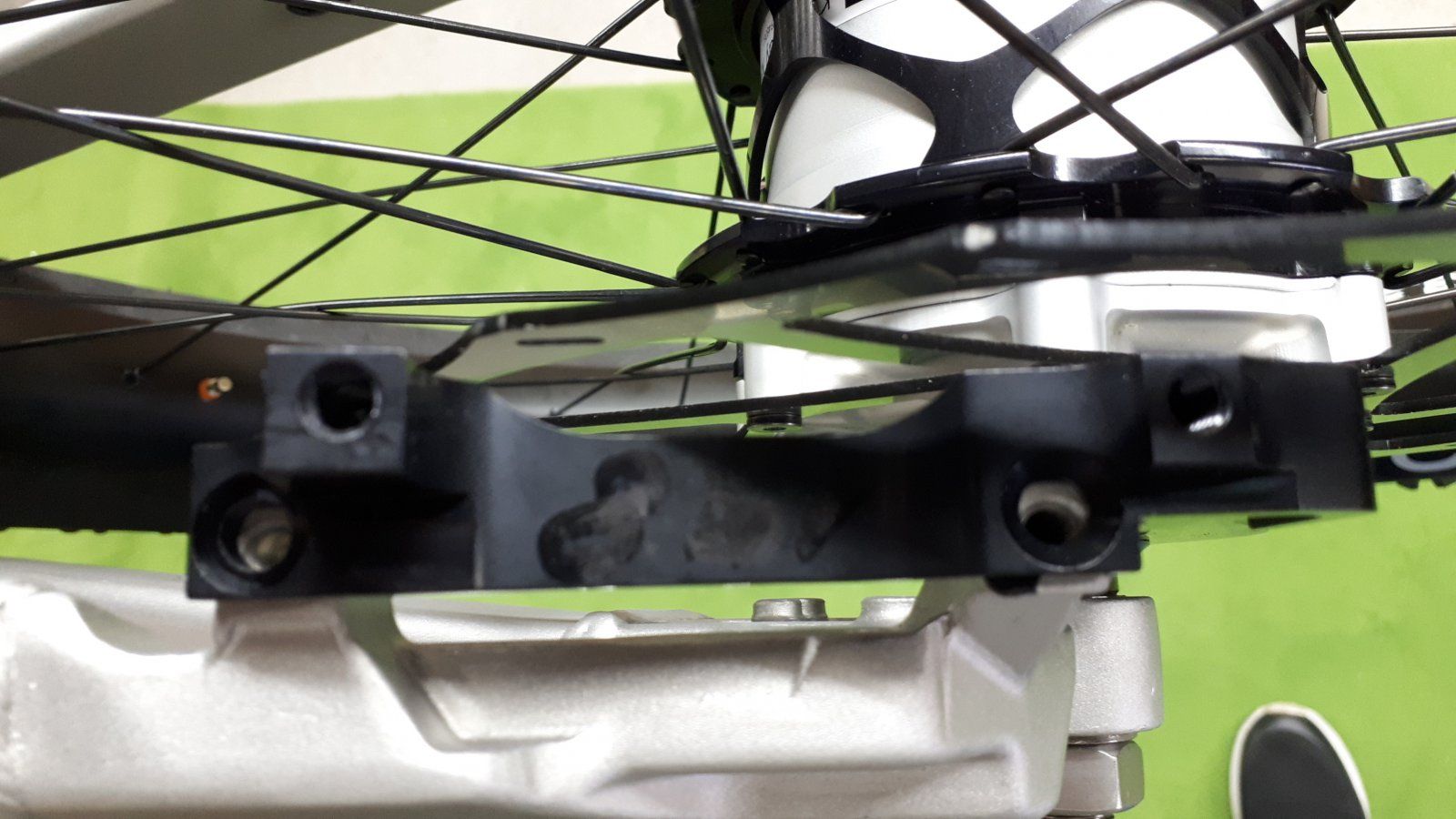

Weiterhin war eine Axialanpassung der Postmount-Position nötig.
Dazu habe ich einen individuellen Bremsscheiben-Spacer "erfunden" und den Postmount etwas tiefer ausgefräst.
Jetzt sitzt, passt und läuft alles perfekt.

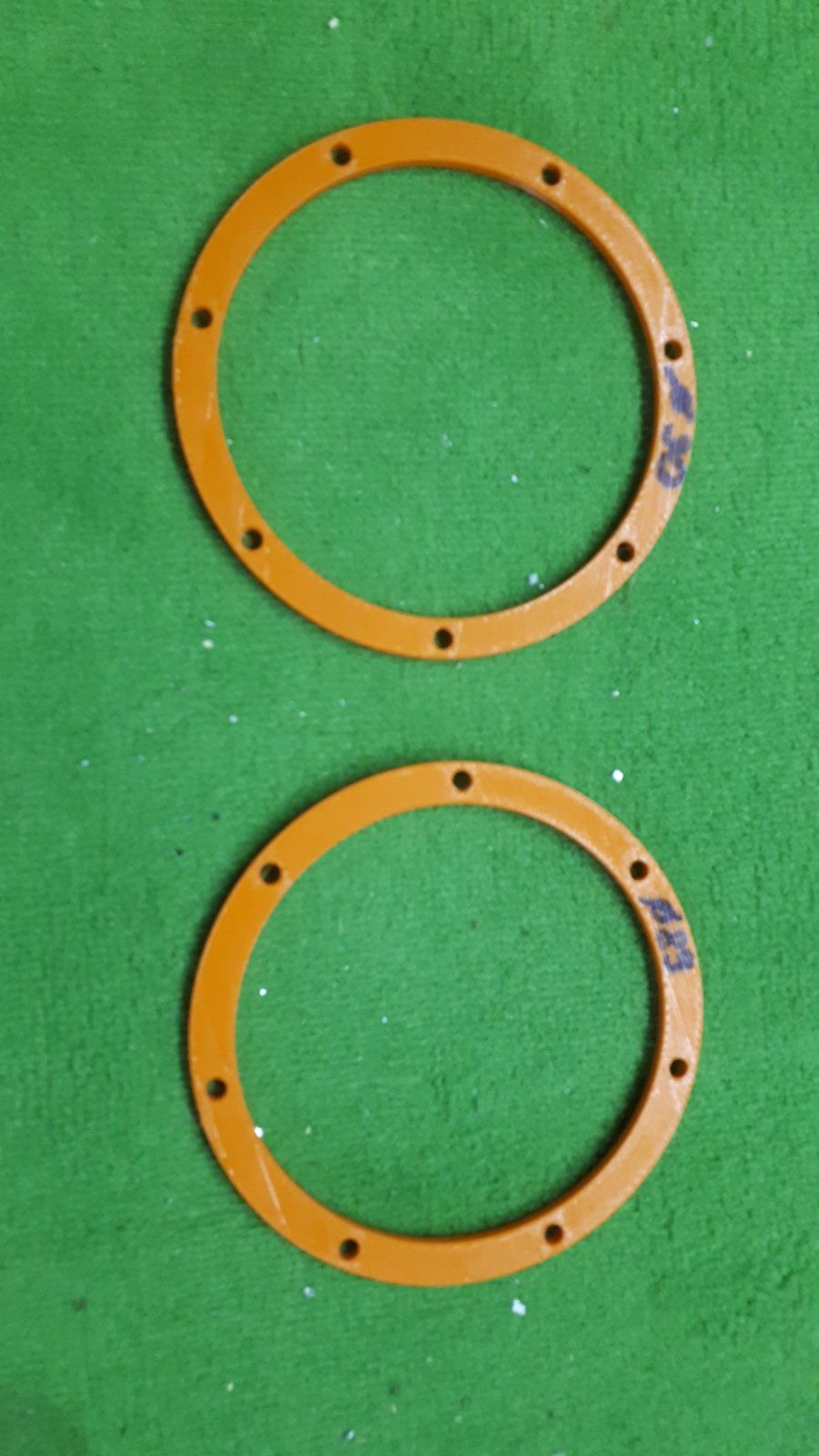

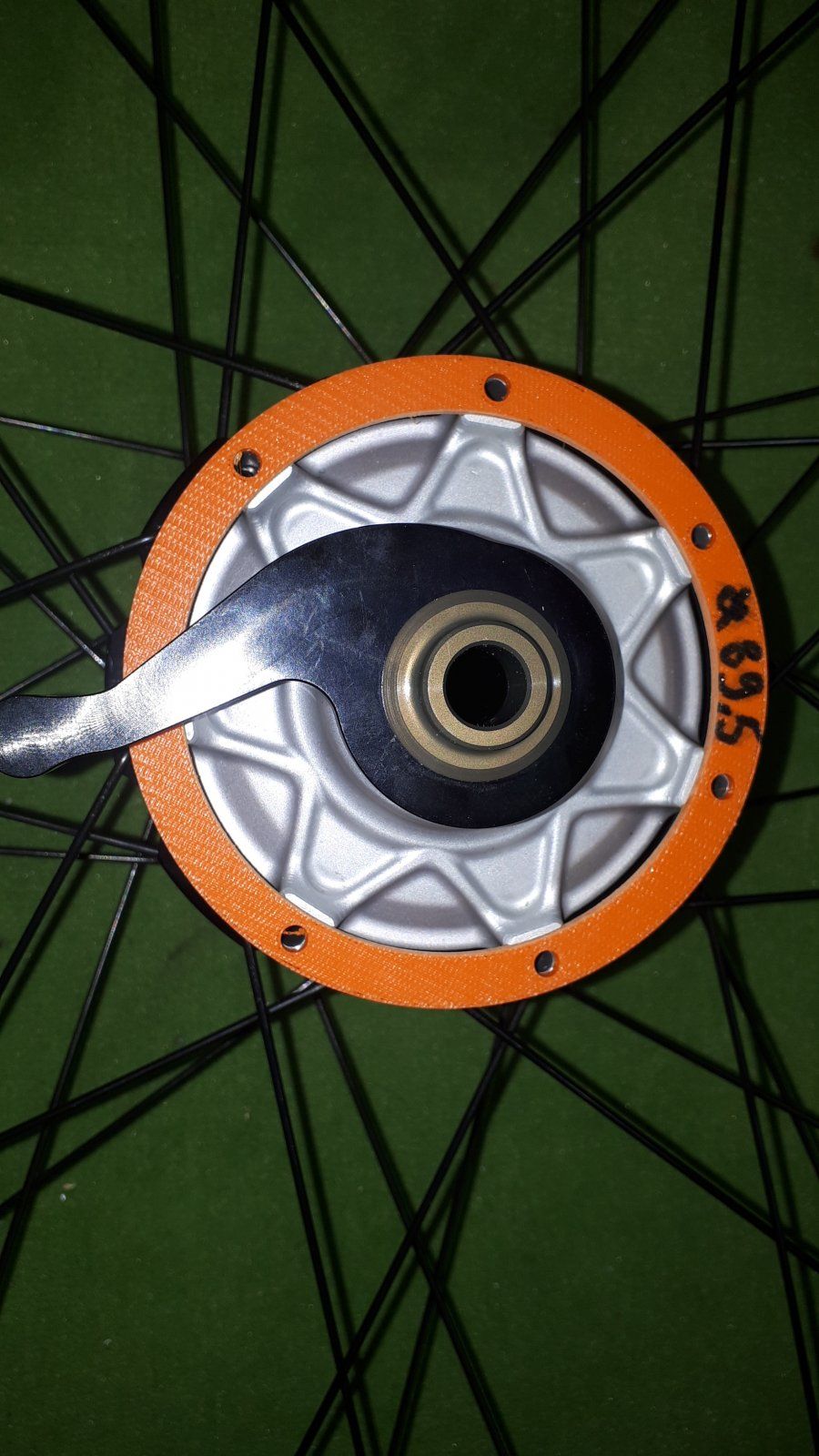

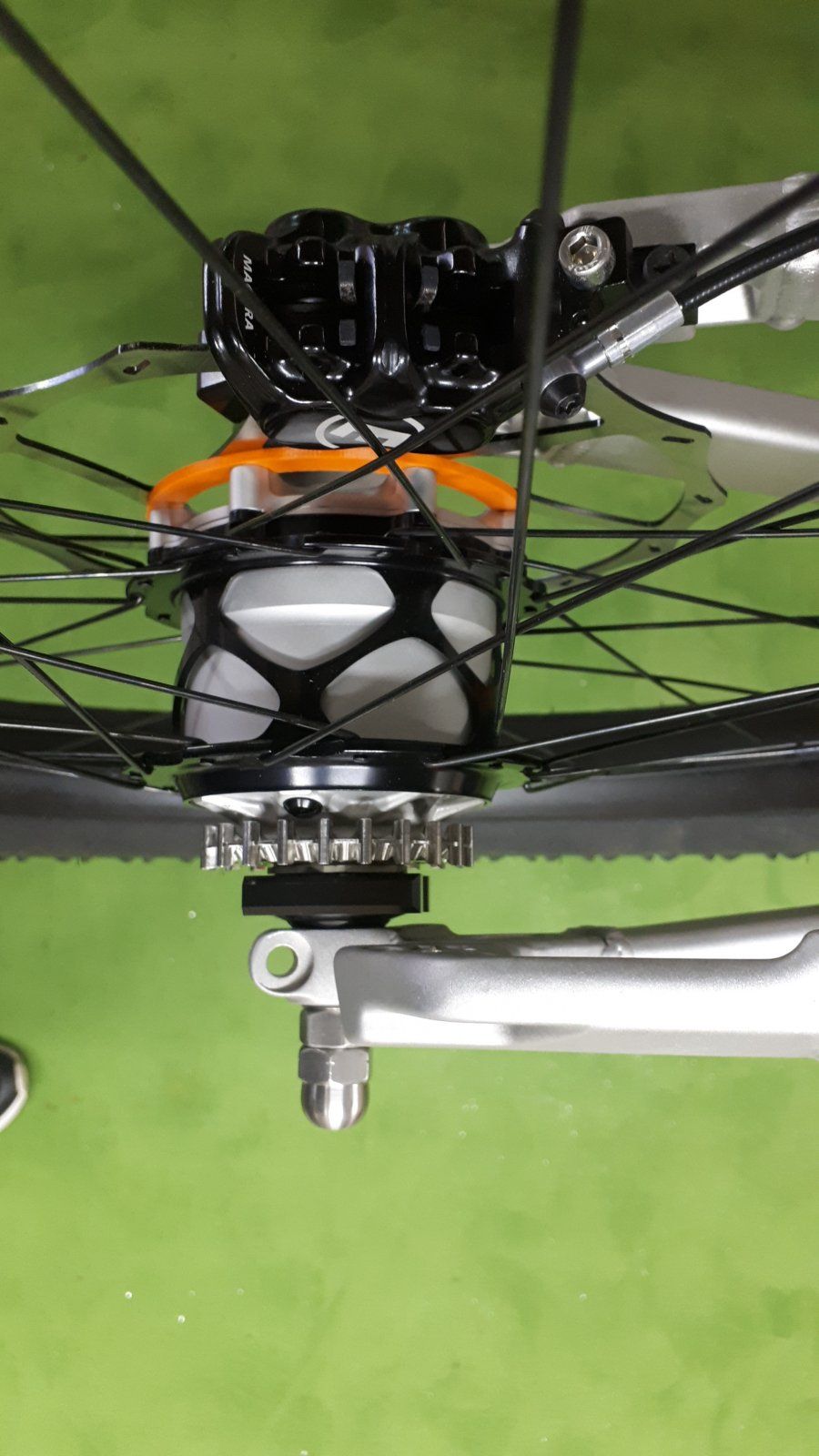

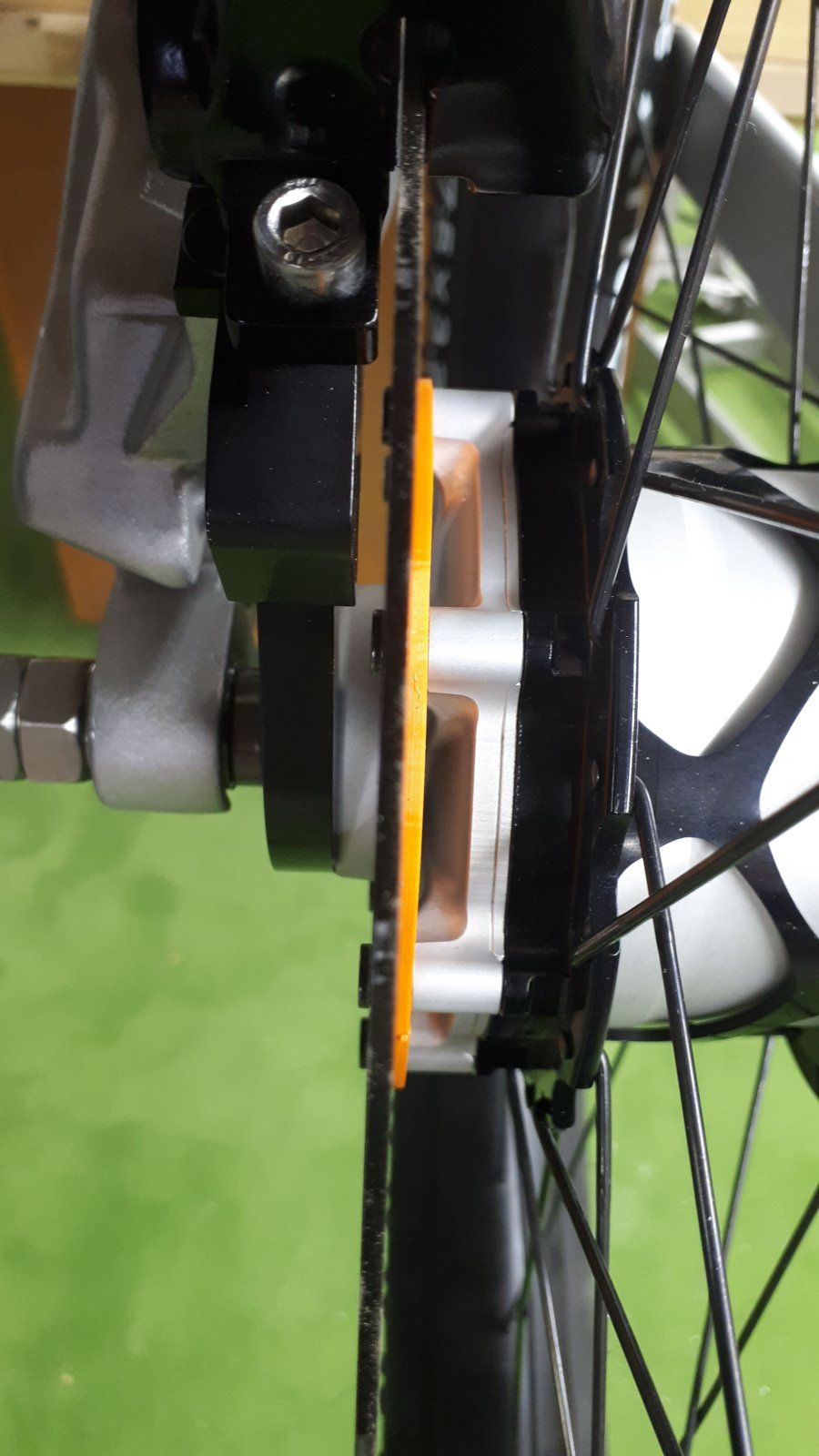

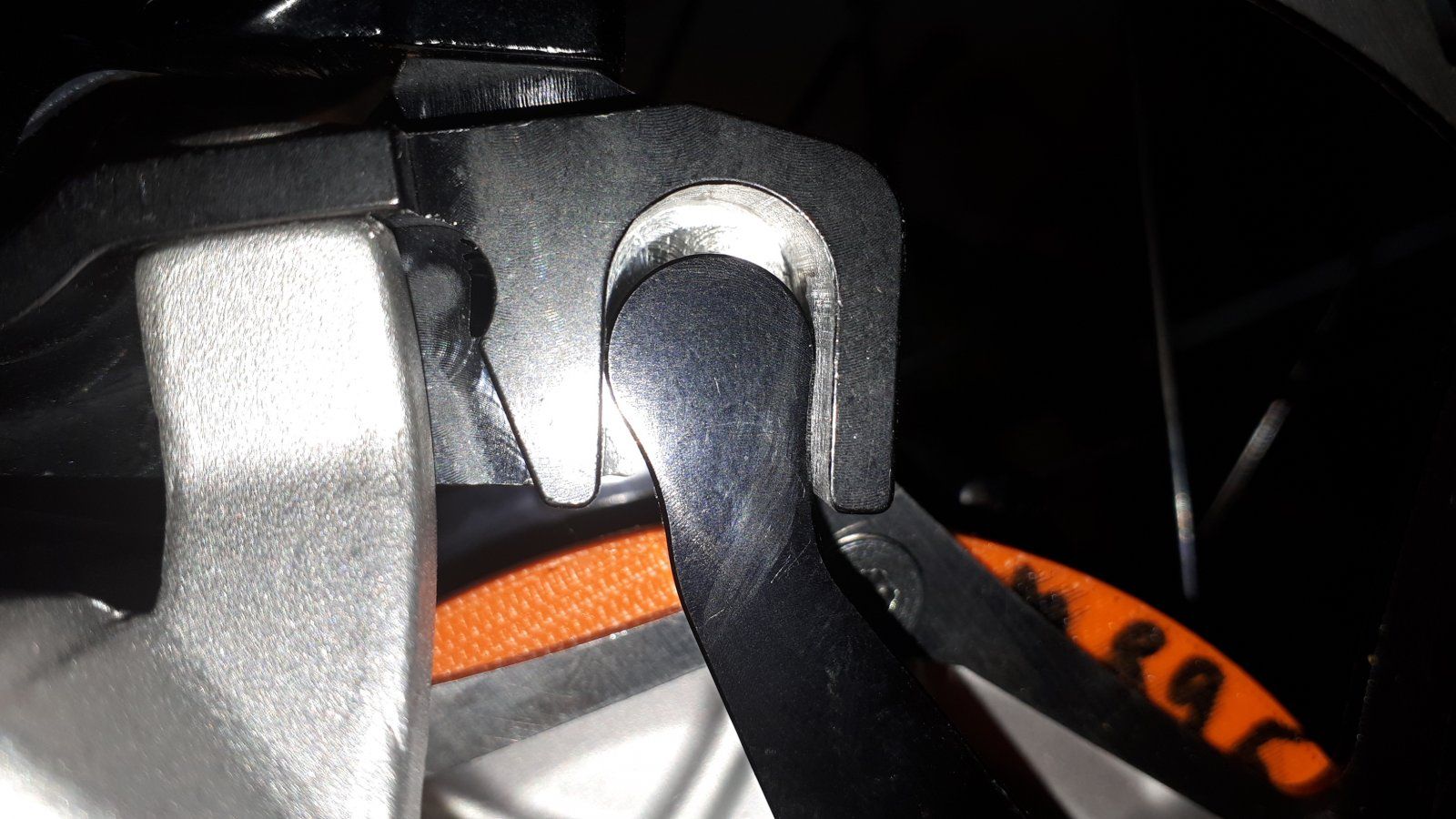

Anbei einige Eindrücke vor/nach der Spacerlösung; der/die orangen Spacer sind hier noch als 3D-gedruckte Plaste-Testausgaben zu sehen - der Laser schneidet bereits...


Anhänge

  • 20210728_182457.jpg
    170,8 KB · Aufrufe: 62
  • 20210728_175242.jpg
    207,4 KB · Aufrufe: 59
  • 20210728_182438.jpg
    230,1 KB · Aufrufe: 57
  • 20210728_182312.jpg
    181,6 KB · Aufrufe: 61
  • 20210728_182257.jpg
    207,5 KB · Aufrufe: 60
  • 20210728_182059.jpg
    159,4 KB · Aufrufe: 59
  • 20210726_143031.jpg
    176,7 KB · Aufrufe: 57
  • 20210728_182022.jpg
    161 KB · Aufrufe: 59
  • 20210726_143040.jpg
    206,4 KB · Aufrufe: 57
  • 20210726_143114.jpg
    182,3 KB · Aufrufe: 58
  • 20210728_181709.jpg
    166,9 KB · Aufrufe: 59
Dabei seit
15. März 2021
Punkte Reaktionen
42

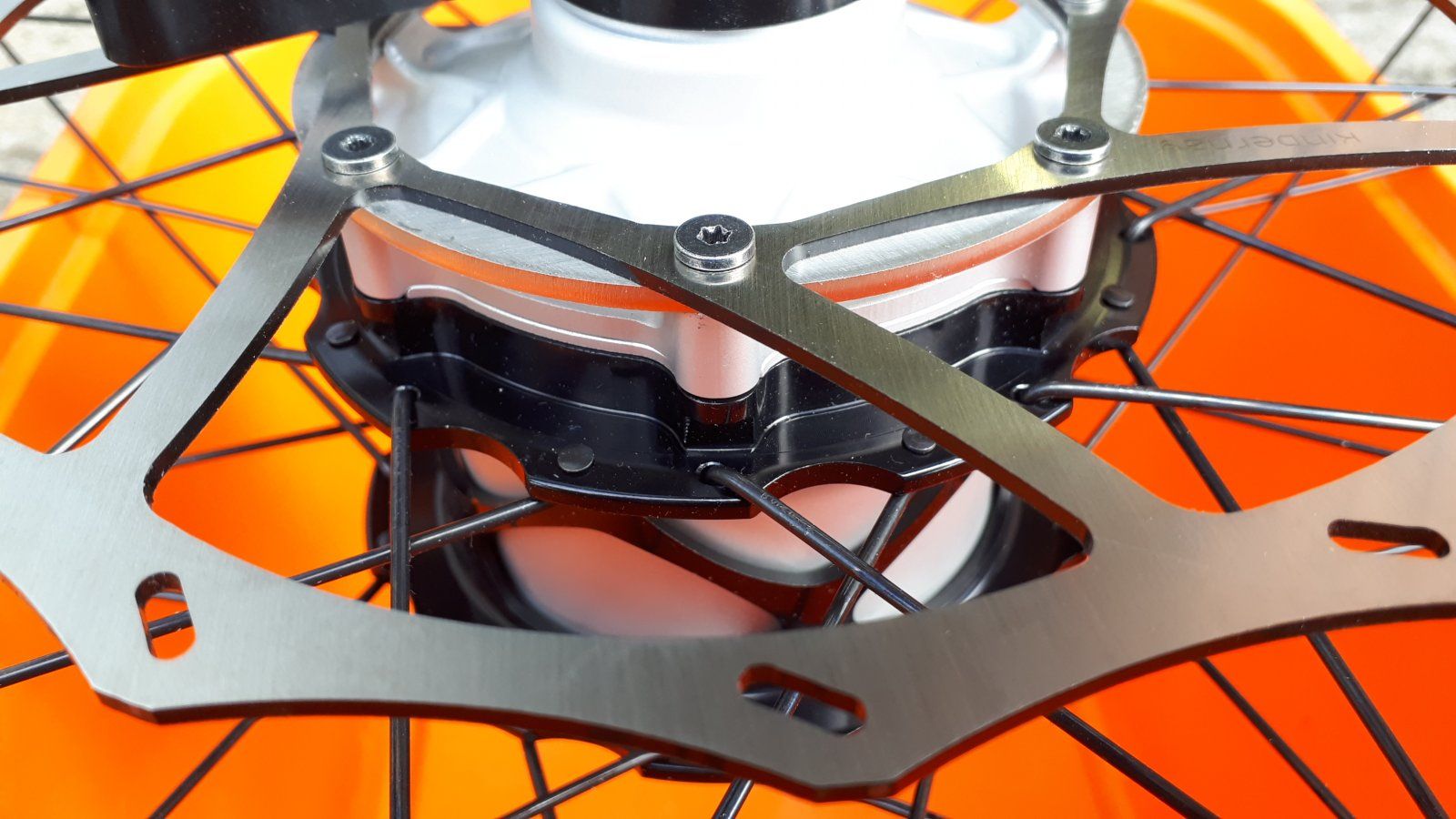

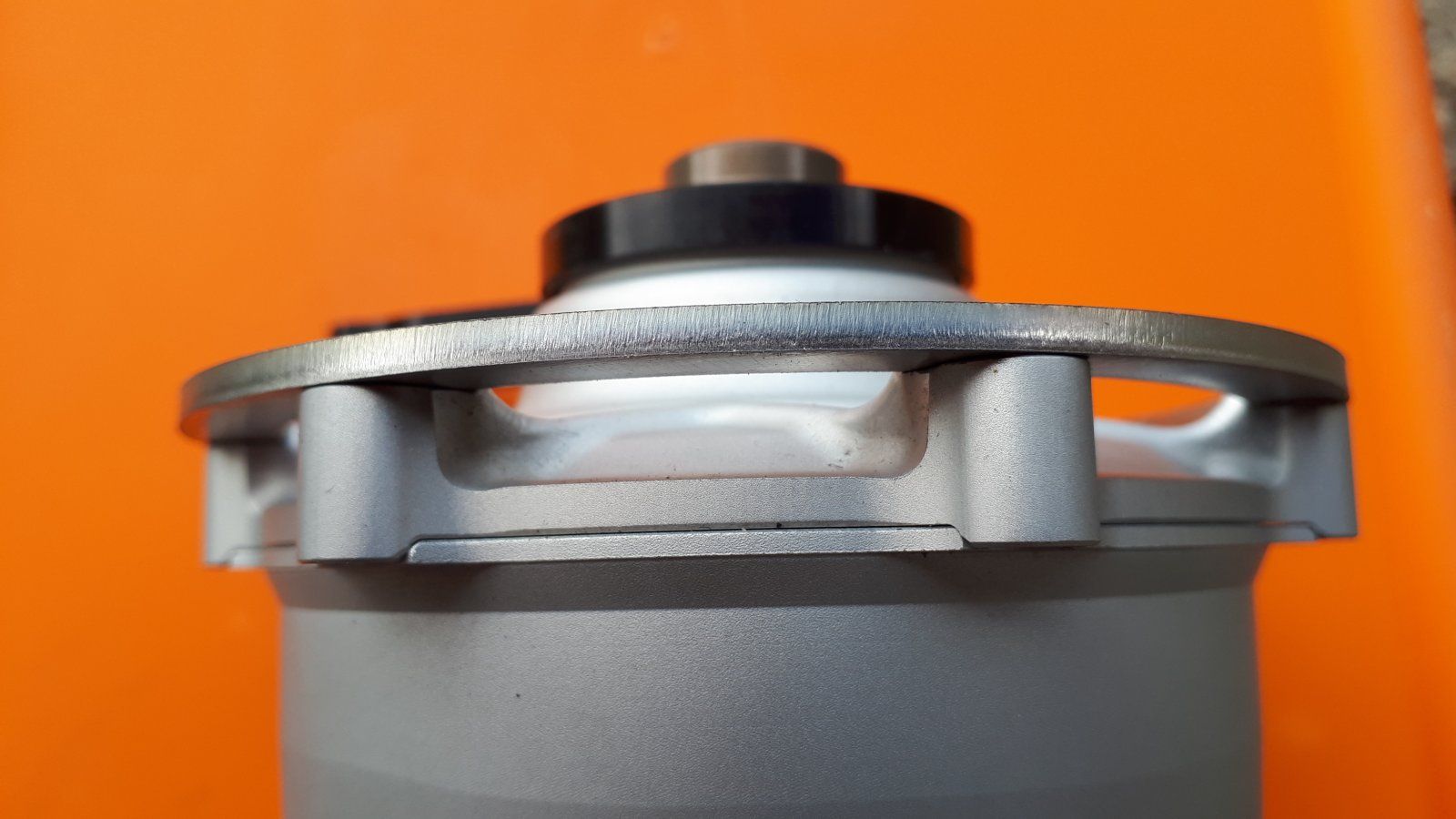

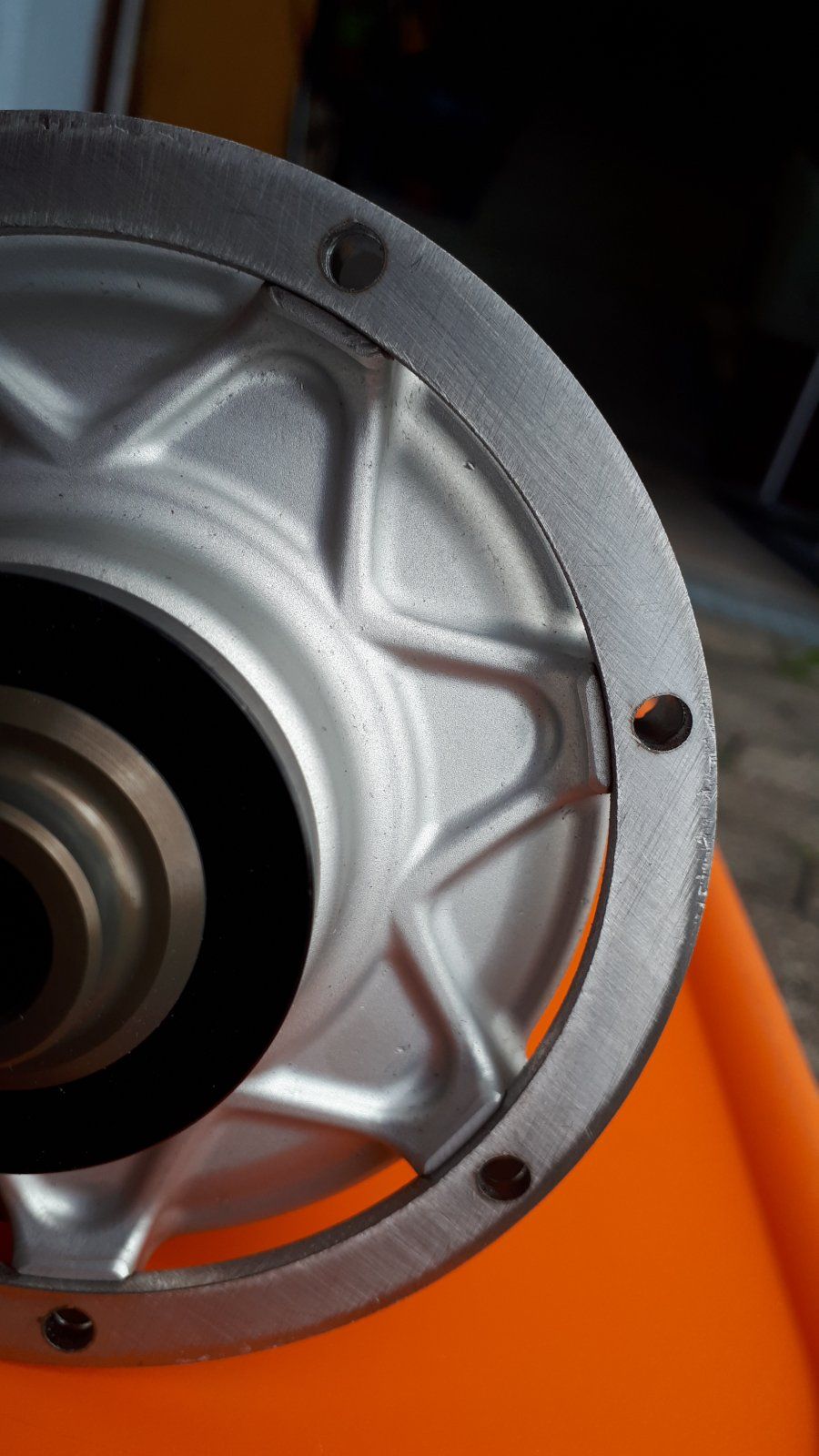

Sowas nennt man dann wohl eine saugende Passung 😎

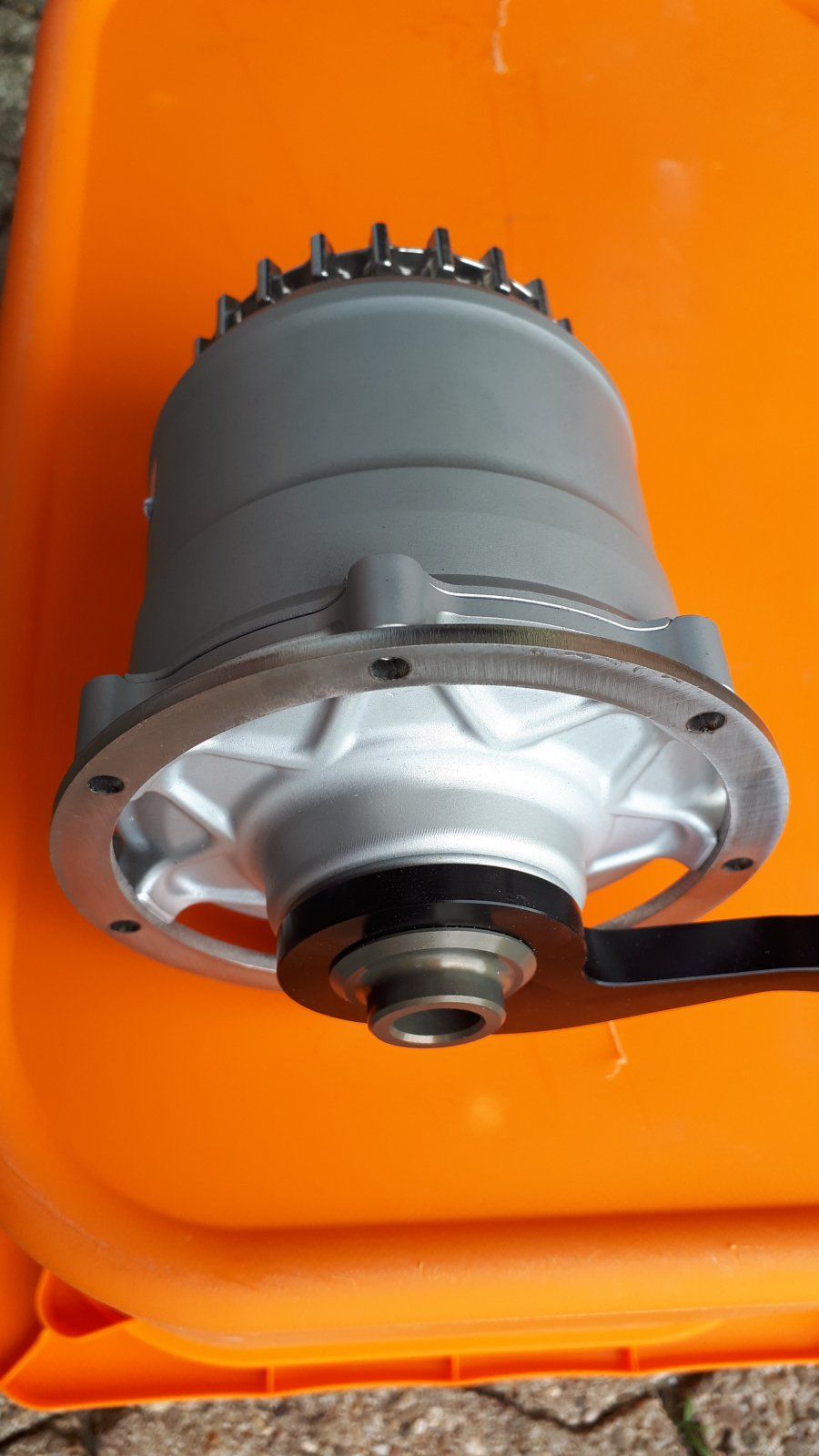

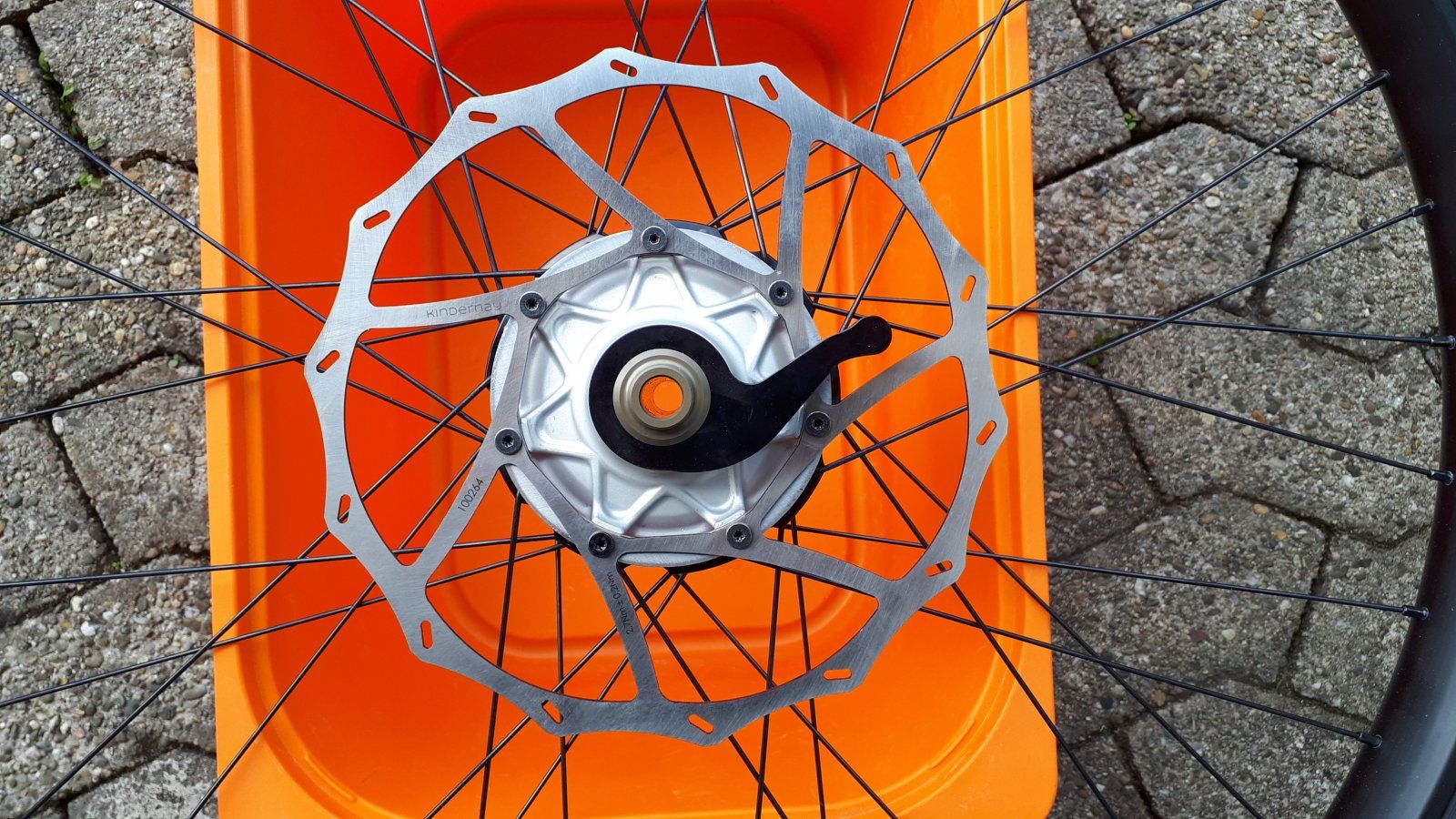

Montag das eingespeichte Laufrad bekommen, Freitag komplette Individualanpassung mit allen Sonderanfertigungen, CAD-Files und fertig gelaserten Teilen abgeschlossen.
Zusammenbau - passt, ready to ride 💪

Time to market im Turbogang 😉


Anhänge

  • 20210730_135248.jpg
    128,4 KB · Aufrufe: 48
  • 20210730_135206.jpg
    166,3 KB · Aufrufe: 45
  • 20210730_135116.jpg
    130,6 KB · Aufrufe: 46
  • 20210730_140039.jpg
    189,3 KB · Aufrufe: 52
  • 20210730_140006.jpg
    363,6 KB · Aufrufe: 74
Dabei seit
15. März 2021
Punkte Reaktionen
42
Bei Interesse an einem Stop:





Dabei seit
15. März 2021
Punkte Reaktionen
42

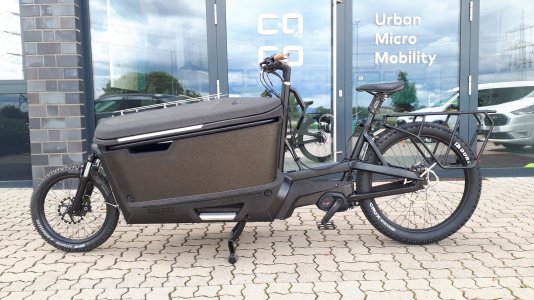

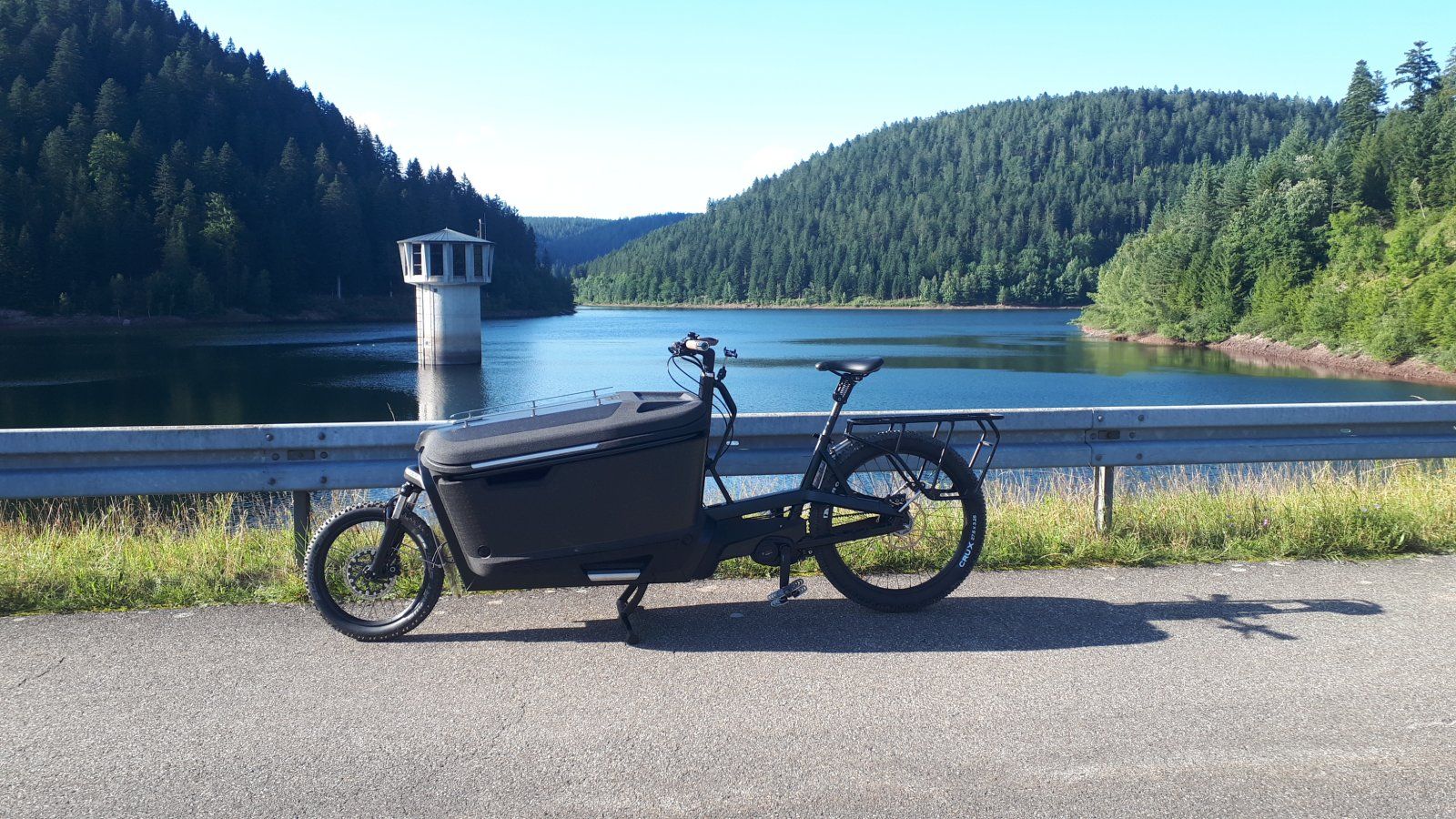

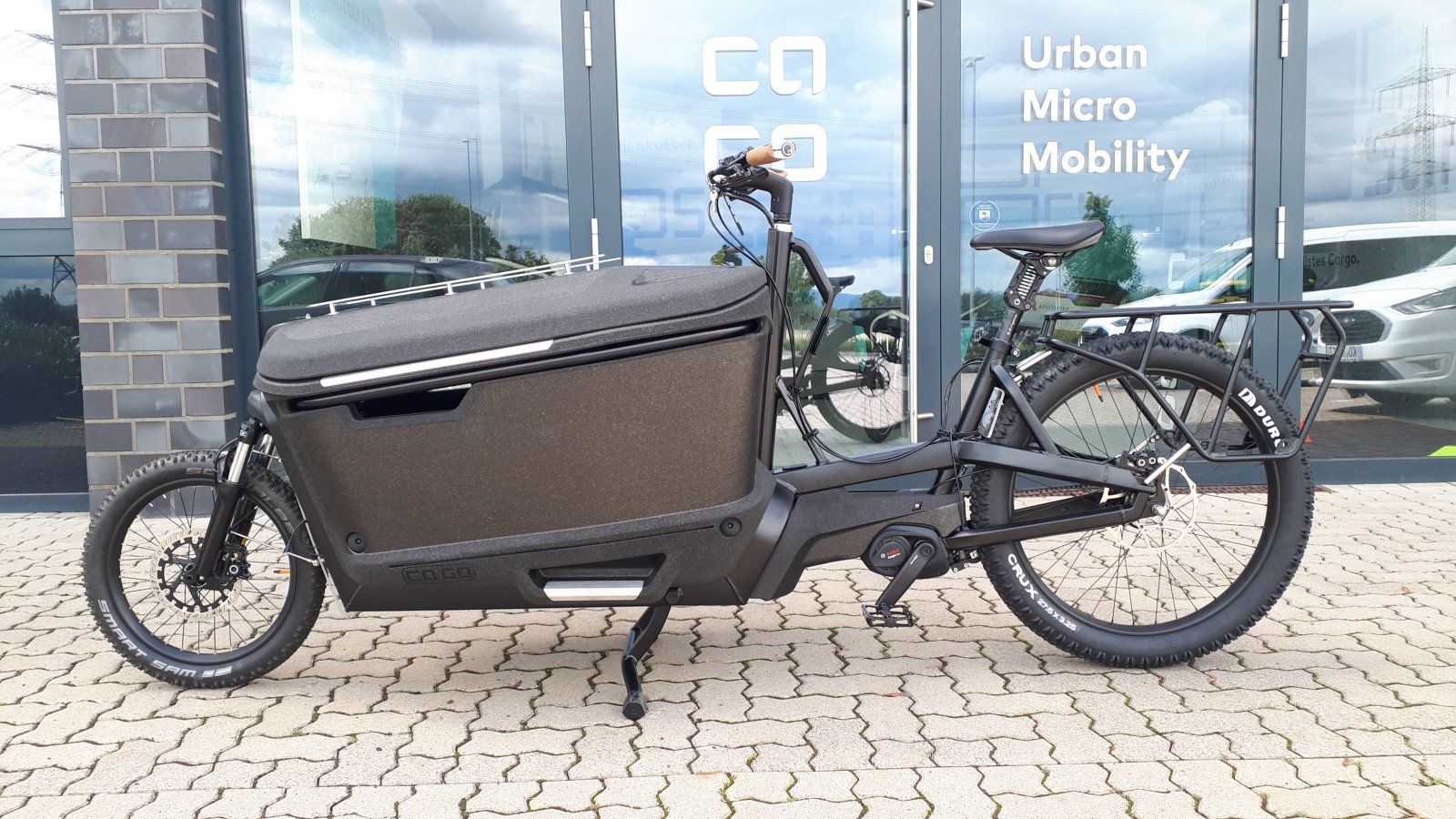

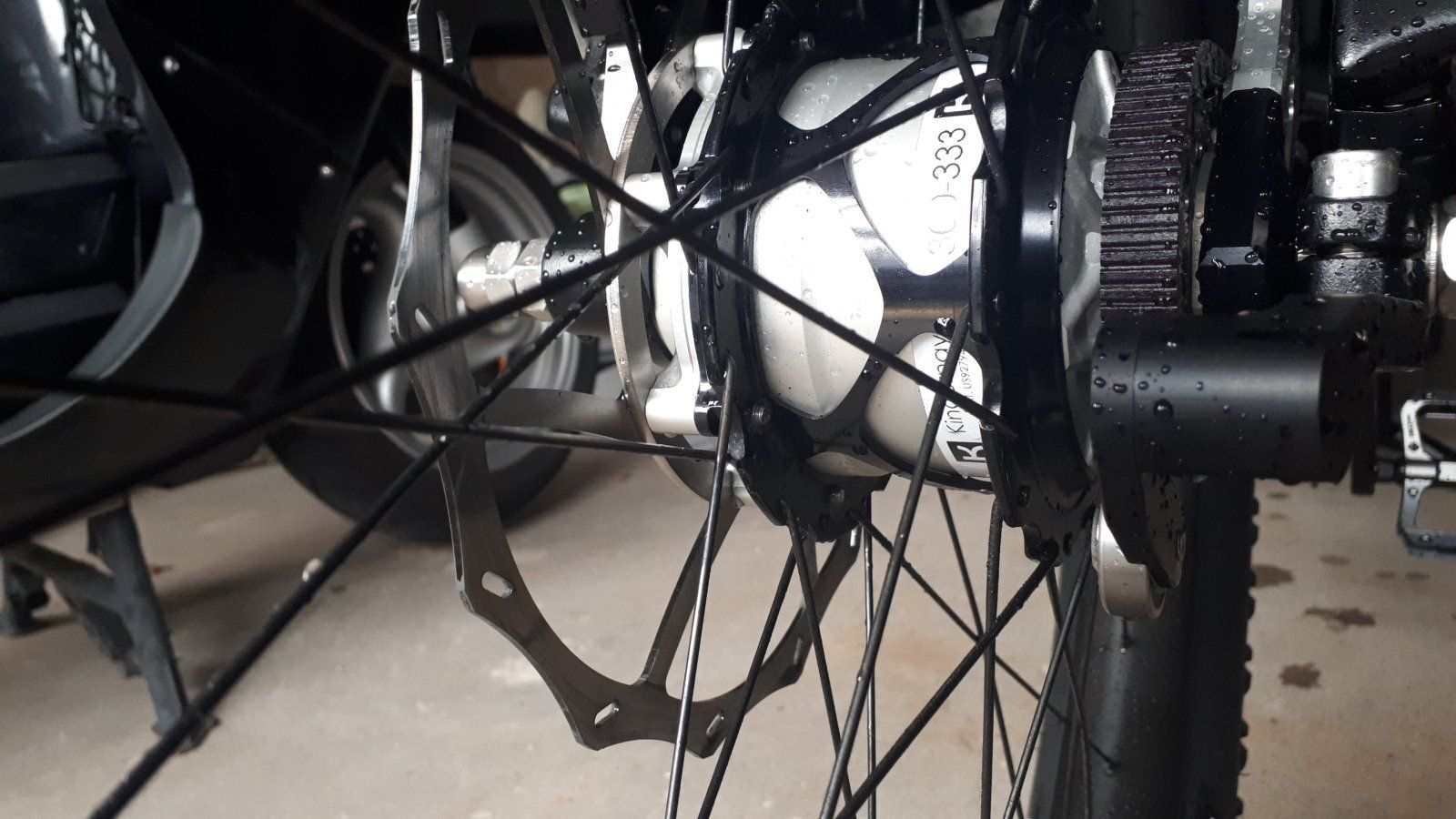

So, das allererste CaGo mit einer Kindernay fährt!
Die intensiven und umfangreichen Vorbereitungen und Abstimmungen haben sich gelohnt: alle sich bisher fremden Komponenten gingen bei der Endmontage super zusammen und es tauchten keine das Projekt tödlich limitierende Faktoren auf.
Auch die extreme Bereifung mit 27,5x3,25 / 82-584 hat hingehauen - es geht bei den Toleranzen zum Riemen und Riemenspanner sauknapp daher, aber es läuft sauber.
Jetzt noch einige Feintuningmaßnahmen und Optimierungen und dann ist das eine im wahrsten Sinne des Wortes einmalige Individuallösung, toll!
Nun kommen die Alltags- und Langzeiterfahrungen und die Freude am "Haben" 😉

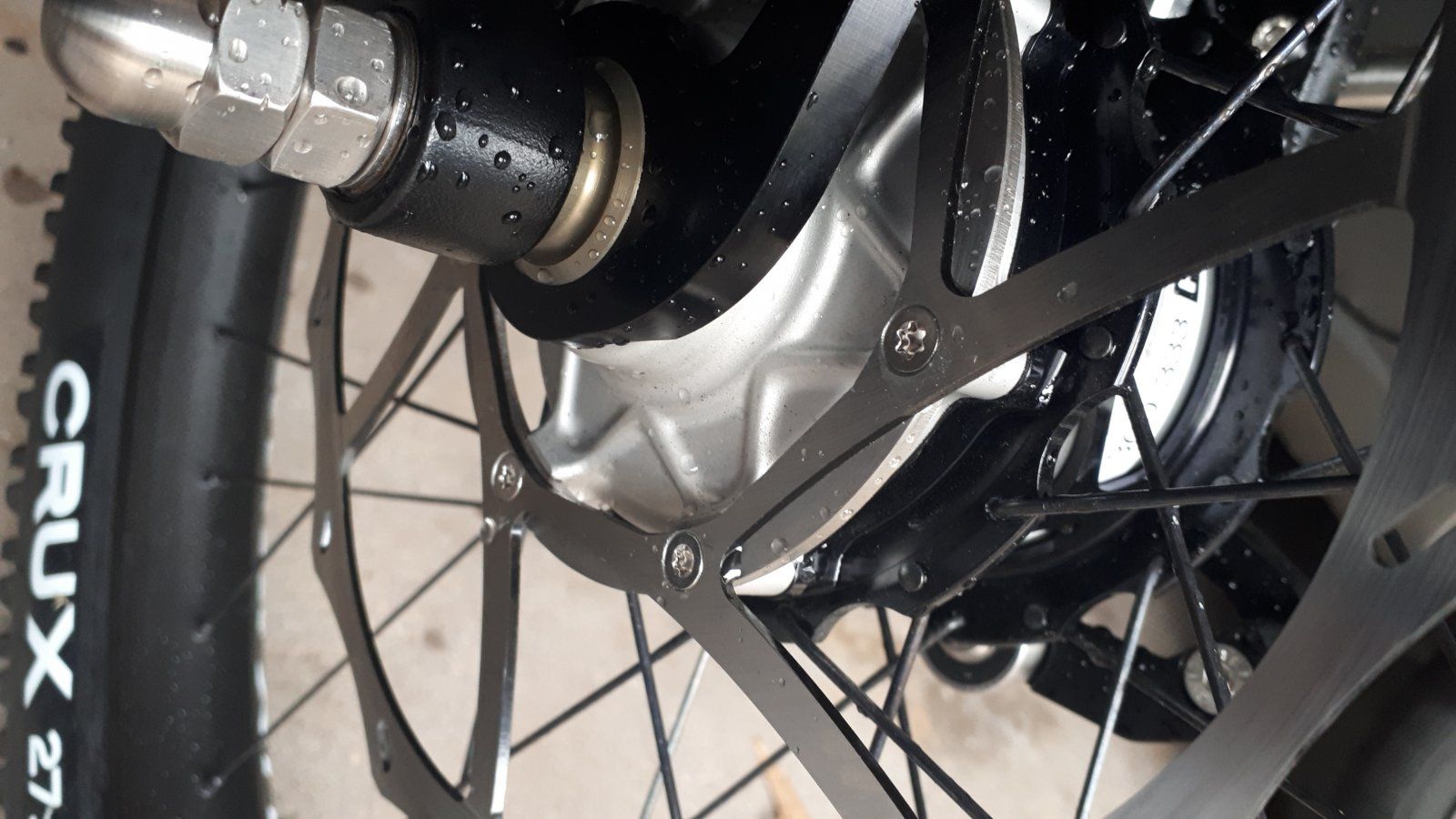

Anbei ein paar Detailbildle und ein Link zum Thema "liftoff"


EDIT 10.08.2021: wen's interessiert, hier die Gefühle nach der allerersten Einführungsrunde:



Anhänge

  • 20210807_172713.jpg
    187,1 KB · Aufrufe: 58
  • 20210807_172729.jpg
    200,7 KB · Aufrufe: 56
  • 20210807_172740.jpg
    197,1 KB · Aufrufe: 57
  • 20210806_133634.jpg
    345,8 KB · Aufrufe: 71
Zuletzt bearbeitet:
Dabei seit
15. März 2021
Punkte Reaktionen
42
Moin!
Am Ende meines D-Roadtrips steht mein Kindernay-black-forest-CaGo höchstwahrscheinlich auf der Eurobike in Friedrichshafen am Kindernay-Stand Halle B1/505.

Wer Lust und Gelegenheit hat: vielleicht sieht man sich, ich würde mich freuen!
LG
Uli


Zuletzt bearbeitet:
Dabei seit
15. März 2021
Punkte Reaktionen
42
Moin!
Am Ende meines D-Roadtrips steht mein Kindernay-black-forest-CaGo höchstwahrscheinlich auf der Eurobike in Friedrichshafen am Kindernay-Stand Halle B1/505.

Wer Lust und Gelegenheit hat: vielleicht sieht man sich, ich würde mich freuen!
LG
Uli

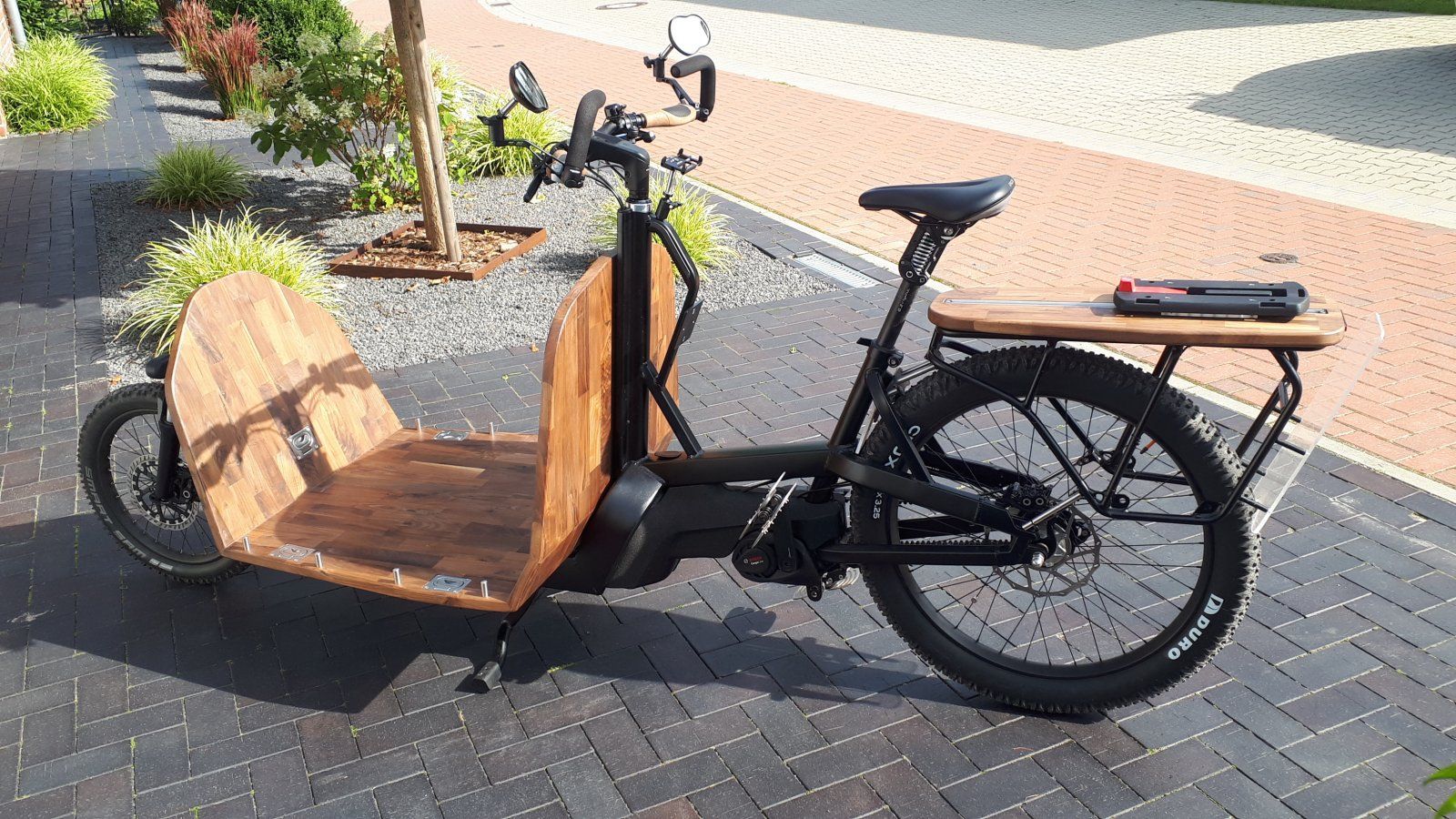

Anhang anzeigen 1329861
...wird leider doch nix: einfach kein Platz auf'm Stand für ein 2,80m full-size-LJ.
Schade!

Update Freitag, 3. Sep.

Das Kindernay-CaGo steht ab sofort beim CaGo-Stand im Freigelände Ost - findet man ganz sicher...
Da ist einfach mehr Platz als bei einem Hallenstand...UND: man braucht keine Maske im Freien!

Zuletzt bearbeitet:
Dabei seit
15. März 2021
Punkte Reaktionen
42

...ein Fan meines Wirkens 😅
Ist aber komplett ungestützt entstanden.

Für diesen Faden besonders interessant, wie die XIV auf einen unbedarften Erst-User wirkt!

Dabei seit
15. März 2021
Punkte Reaktionen
42

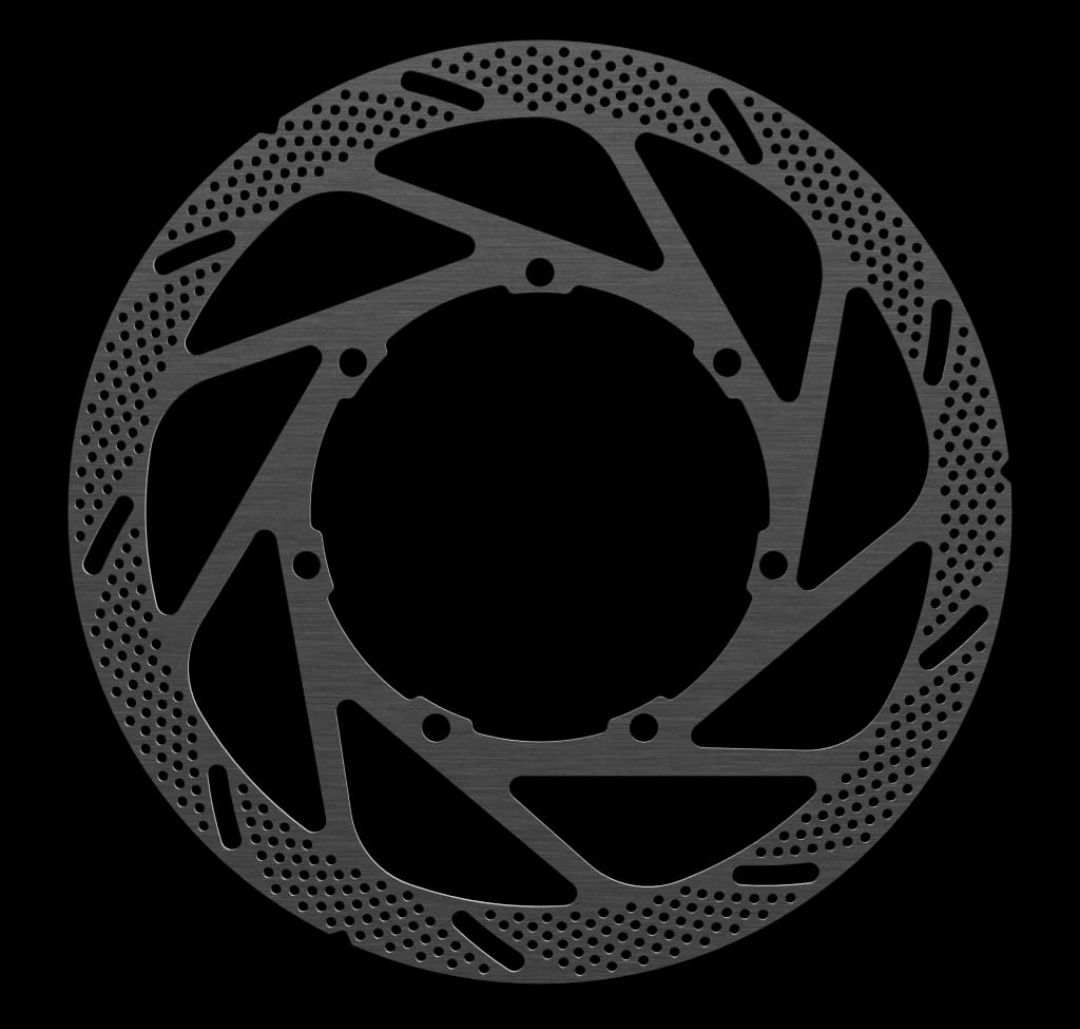

Mein alternativer Weg der Verschraubung von Bremsscheibe, Nabe und SWAP...
Schaut genau auf die Bilder.
Der Ersatz der Original-Schrauben war erforderlich, weil deren Länge wegen des 3mm Spacers für die Nabe nicht mehr ausreichte.
M4x30-Standard-Senkkopf-Torx aus Edelstahl.
Umwandlung der Sack-Gewinde im SWAP zu Durchgangs-Gewinden.
Hält perfekt.
1000 Stück für 35 Euro ;-)))))


Anhänge

  • 245545573_2016708318492464_8776782534335442648_n.jpg
    35,6 KB · Aufrufe: 27
  • 245950312_2016708245159138_6132763972885887969_n.jpg
    35,4 KB · Aufrufe: 22
  • 245502131_2016708185159144_5411552970825650725_n.jpg
    52,8 KB · Aufrufe: 19
  • 245610066_2016708115159151_1015176394993806104_n.jpg
    48,4 KB · Aufrufe: 21
  • 245545516_2016708065159156_1830372074089510876_n.jpg
    61,5 KB · Aufrufe: 20
  • 245570558_2016707995159163_6400533195985741708_n.jpg
    58,7 KB · Aufrufe: 22
  • 245685641_2016707945159168_4178302856209509647_n.jpg
    32,3 KB · Aufrufe: 19
  • 245602136_2016707881825841_8417909314023869180_n.jpg
    51,1 KB · Aufrufe: 23
