Ich wollte hier mal mein Micro-Drive Eigenbau Projekt vorstellen, an dem ich die letzten Wochen über gebastelt hab.
Ich weiß dass es hier sicherlich leute gibt, die das ganze sowieso ganz anders und viel besser gemacht hätten, aber das ist mir egal.
Auch weiß ich, dass hier jeder eine andere Meinung über Sinn und Unsinn des Micro-Drive Antriebs hat. Das ist mir aber auch egal.
Zur Vorgeschichte:
Ich fahre nen uralten SantaCruz V10 Rahmen von 2006, den ich vor einigen Jahren gebraucht von meinem Kumpel Dan Auerswald gekauft hab. Also hat der Rahmen schon Worldcup Erfahrung
Da ich Student bin kann ich mir immer nur kleinere Umbauten leisten. Und da jetzt mein altes XTR schaltwerk zerflogen ist und auch Kettenführung, Kettenblatt und Kette breit waren, musste eh einiges neu. Also warum nicht gleich auf Micro-Drive umrüsten?
Schritt 1:
Das erste mal bin ich mit dem Thema Micro-Drive auf der letzten Euro-Bike in Verbindung gekommen. Dort habe ich den Prototypen vom Hope Ritzel gesehen. Dieser schien mir vom ersten Eindruck her vielleicht sogar in meine alten Deemax zu passen. Also gleich drauf bei Hope angefragt und erst jetzt, nach der 3.Anfrage erfahren, dass es das Teil nicht geben wird.
Daraufhin habe ich nach Alternativen gesucht. Canfield-Brothers Nabe mit 400g zu schwer und mit 300 viel zu teuer. DT Nabe umbauen, auch nicht billig. Außerdem wollte ich ja gern meine alten Deemax Felgen behalten.
Warum? Zum einen kann ich mir keinen neuen Radsatz leisten und zum anderen finde ich, dass das einfach mal die stabilsten Felgen überhaupt sind. Die haben schon 2 Ochsenkopf rennläufe mit Platten und ca 15 weitere rennläufe auf anderen Strecken mit Platten so gut wie unbeschadet überlebt. Und dabei hab ich sie echt nicht geschont.
Schritt 2:
Wie baue ich meinen Deemax Freilauf auf Micro-Drive um?
Dazu habe ich erst mal das IBC zu dem Thema durchforstet und bin zu dem Entschluss gekommen, dass hier einige aus dem Thema ein ganz schönes Geheimnis machen. Jedoch hat mich das Thema Shimano Capreo weiter gebracht. Also erster Blick auf die Paul Lange Seite und die sagte mir das:
Quelle: www.paul-lange.de
Das brachte mich zur erkänntnis, dass ich an diesen Micro-Drive Adapter nur komme, wenn ich den kompletten freilaufkörper bestelle.

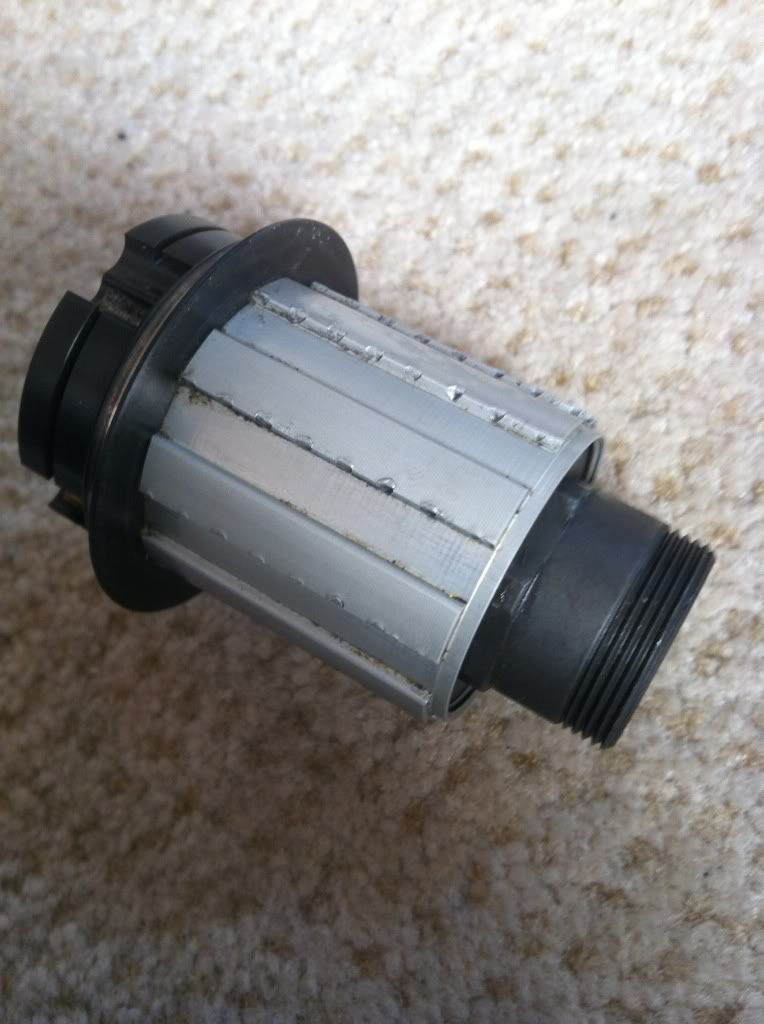

Der Deemax Freilauf schaut so aus:
Schritt 3:
Den Capreo Freilauf habe ich daraufhin gleich bei meinem Händler und Sponsor Zweiradhaus Lorenz mit samt 9t, 10t, 11t, 13t ritzel und abschlussring bestellt. 70 für alles zusammen, das geht.
Kurz drauf war alles da:
Der Freilauf lässt sich dann einfach auseinander Schraube, sodass man an den Adapter kommt:
Kurze Anziehprobe zeigt, dass der Adapter das gleiche Gewinde hat wie der normale Abschlussring:
Schritt 4:
Der Deemax freilauf muss nun um 12mm gekürzt werden. 2mm außen und 10mm innen. Dafür muss er komplett zerlegt werden.
Meine erste Vermutung war, dass der Alukörper auf den Stahlkörper aufgeschrumpft ist und durch eine Passfeder gegen verrutschen gesichert ist.
Also habe ich das Teil erst einmal auf der Gas Grillplatte auf ca 100grad erhitzt:
Mit dem resultat, dass sich gar nix bewegt hat.
Daraufhin habe ich beim Mavic Deutschland vertrieb angerufen um zu erfahren wie die Teile miteinander verbunden sind. Erst der 3. Mann konnte mir sagen, dass es genau diesen freilauf ein halbes Jahr lang gab und er ihn mal auf einem Foto gesehen hat...Aha. Außerdem wusste er nicht, ob das Teil überhaupt auseinander geht. Es handelt sich um ein wegwerfteil. Und dazu ist nicht mal mehr ein neues verfügbar...
Also auf zu einer befreundeten Tierarzthrlferin, welche mir das teil kurzerhand geröntgt hat, mit allerdings folgendem ernüchternden Ergebnis:
Doch das ließ sich nicht auf sich sitzen. Auf zur Tierklinik und schon sah die Sache besser aus:
Ahhhhhhh Gewinde!
Schritt 5:
Wie Bau ich das jetzt auseinander?
Fix eingespannt nen altes ritzel drauf und mit der Kettenpeitesche abgeschraubt. Aber Verdammt! Grad keine da. Also fix eine selbst gebaut:
Und aufgeschraubt:
Schritt 6:
Wie Kürzen?
So die Idee:
So die Umsetzung:
Leider konnte das M30x0,75 Gewinde nicht geschnitten werden, also wurde M30x0,5 hinein gedreht.
Sieht bisschen komisch aus. Funktioniert aber.
Schritt 7:

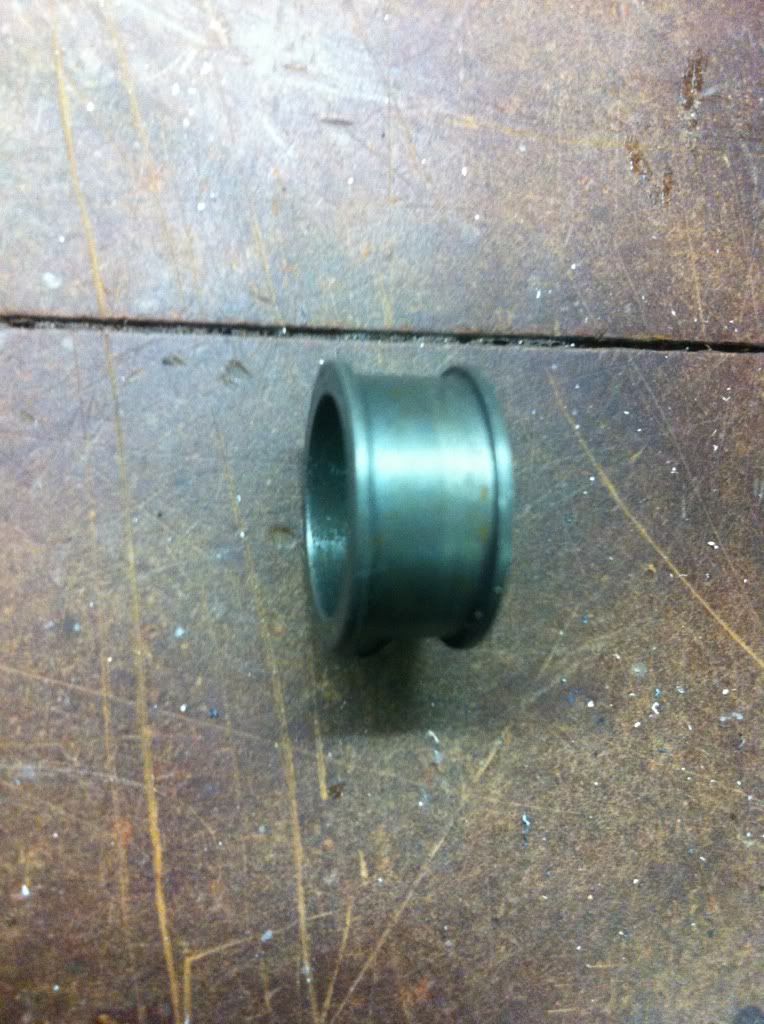

Achsabstands spacer.
Da nun der Abstand zum im inneren des Freilauf sitzenden Lagers um 1cm zur Seite rückt mussten neue spacer her.
Im inneren ist das kein Problem. Der Originale spacer ist 10mm breit und kann einfach weg gelassen werden:
Außen muss ein komplett neuer her.
Also fix im catia gemalt:
Und ab zum Deher. Oben alt unten neu:
Schritt 8:
Zusammenbau.
Beim zusammen bauen ist aufgefallen, dass der 1mm welcher außen abgedreht wurde nicht gereicht hat. Also schnell noch 1mm weg:
Und fertig ist der Micro-Drive Freilauf.
Schritt 9:
Montage.
Als Ritzel verwende ich eine Kombination aus Dura ACE und Capreo.
So kann ich 9-10-11-12-13... Fahren.
Vorn verbaue ich ein 32er Renthal Blatt mit 32er E-13 Führung. Dazu noch eine Shimano Yumeya Kette:
Ein Kunstwerk an sich:
Dazu gibts noch nen Saint Schaltwerk mit KCNC Röllchen:
Das ganze sieht dann so aus:
Und die komplette alte Klapperkiste:
Erster Eindruck: bis jetzt schaltet alles sauber durch und es fährt sich auch klasse. Projekt Micro-Drive geglückt
