Nachdem mir zufällig der Umbau eines Orbea MX20 des Nutzers @Surtre über den Weg gelaufen ist und ich sowieso schon einige andere Aufbau/Umbau-Projekte ( bis jetzt undokumentiert ) gemacht habe, bin ich nun sehr motiviert, etwas Ähnliches ( deutlich abgespeckt und dilettantischer ) auf die Beine zu stellen.

Ich werde alle Preise inklusive aller jeweiligen Nebenkosten, wie zum Beispiel Paypal-Gebühren, Versandkosten, Spritkosten etc. inkludieren.

Es wird ne Weile dauern, bis das Rad fertig ist - meine Tochter soll erst nächstes Jahr drauf, dann wird sie 5.
Quasi das erste Custom-Rad, nach 10" Puky-Laufrad, 12" Specialized Hotrock und aktuell 16" Kubikes.

Ich will es eigentlich vermeiden, irgendwelches Zeug aus China zu bestellen.
Bei der Gabel muss ich mal schauen, wie und ob das funktioniert.

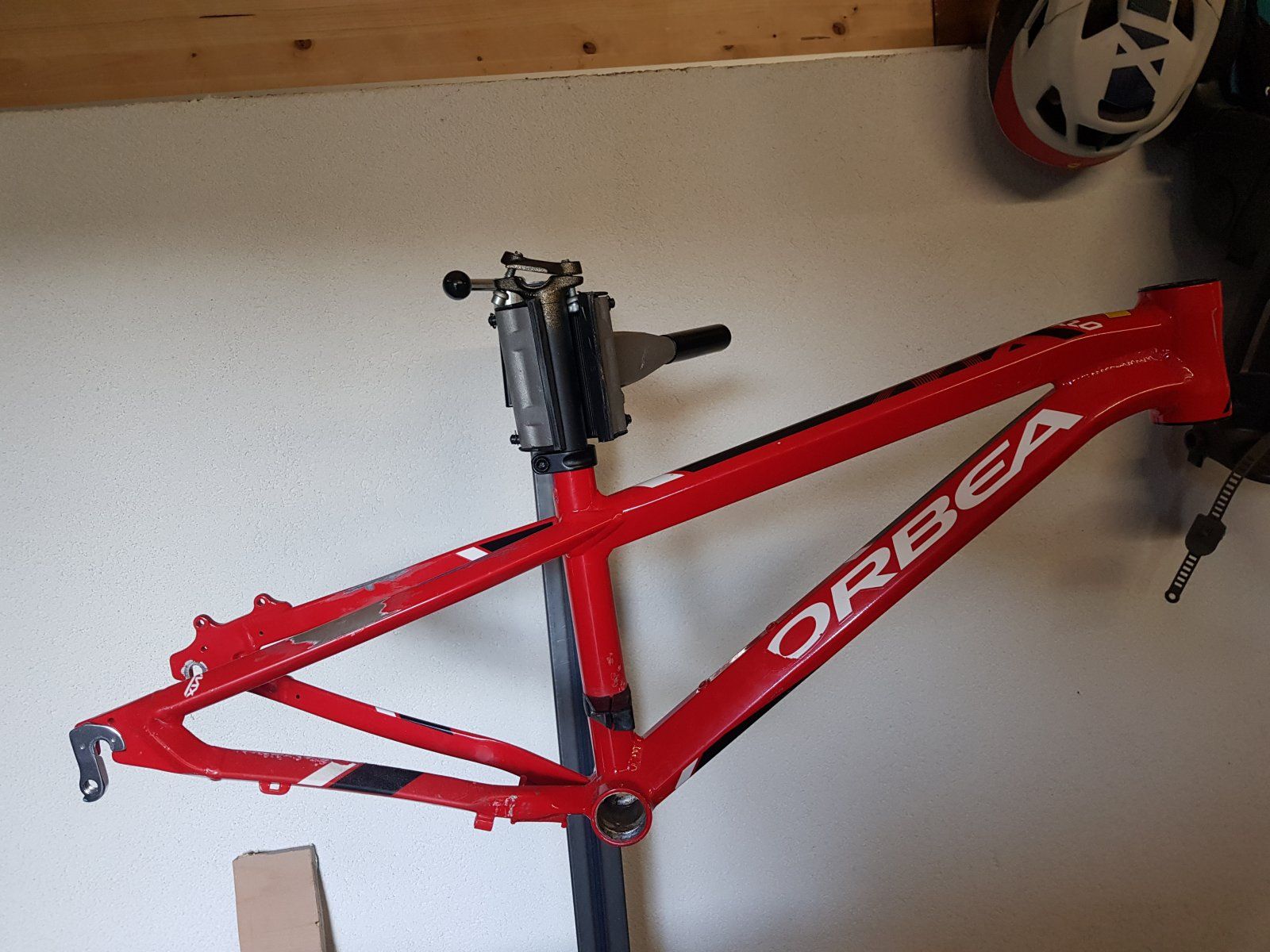

Los gehts mit dem Rahmen:

Als Set gekauft für 47,50 inklusive Versand.
Originalgabel für 25,- verkauft, macht 22,50 für den Rahmen.
Der wiegt jetzt ca. 1.6Kg, gewogen mit Cantisockeln, die ich vor Kurzem mal grob amputiert habe.

Aussparungen an Steuerrohr und Tretlagergehäuse sind der Plan, der Ständerträger soll auch weg, bzw. mindestens halbiert werden - werde höchstwahrscheinlich alles per Hand machen müssen


Anhänge

  • 20210420_093137.jpg
    274,6 KB · Aufrufe: 356
Zuletzt bearbeitet:
Zwei Felgen bei Trial-Markt im Angebot ergattert, für 56,30 mit Versand.

-Lochzahl: 28
-Breite: 30mm
-Gewicht: 345,5g


Anhänge

  • 20210420_093210.jpg
    294,5 KB · Aufrufe: 272
Zuletzt bearbeitet:

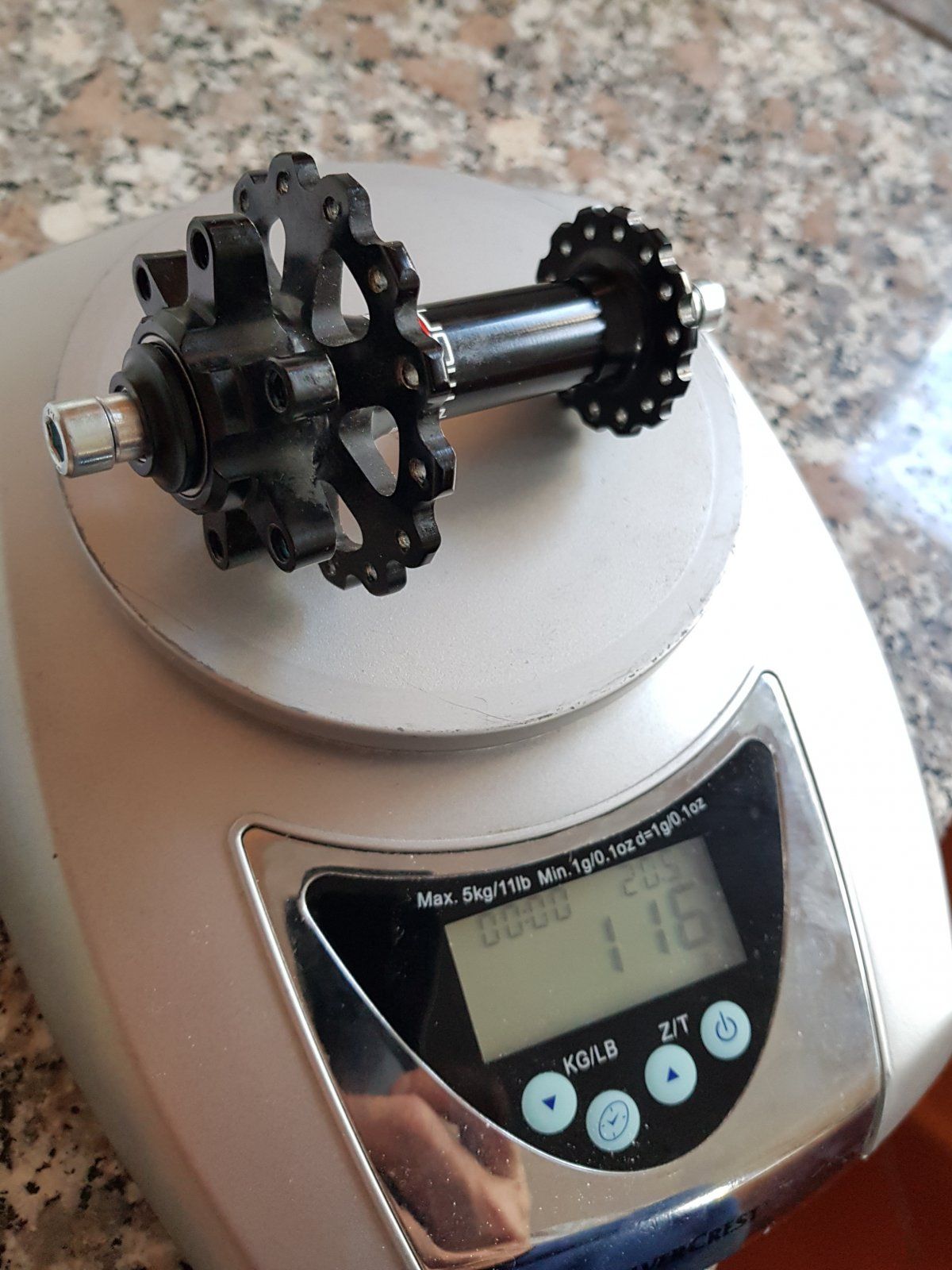

Monty Pro Race Vorderradnabe ausm Trial-Sport.
Kleinanzeigen 25,80 Euro
116g ohne Abschlussscheiben, die sind auf dem Foto nicht dabei.


Anhänge

  • 20210419_210642.jpg
    224,4 KB · Aufrufe: 192
Zuletzt bearbeitet:
Hinterradnabe Atac by Sunringle

Hatte ich noch rumliegen, musste aber Achsadapter kaufen, da die Nabe mit 12mm Steckachse kam.
Hab für 4 Adapter 25,- bezahlt, gabs im Set, also 12,50 für zwei.
320g


Anhänge

  • 20210420_093307.jpg
    278,7 KB · Aufrufe: 175
Zuletzt bearbeitet:
Gripshift - Schalthebel, ich denke, damit kommt ne Fünfjährige besser klar als mit ner Rapidfire.

Sram X0
Kleinanzeigen 24,-
98g oder sowas


Anhänge

  • 20210420_093252.jpg
    183,8 KB · Aufrufe: 161
Zuletzt bearbeitet:

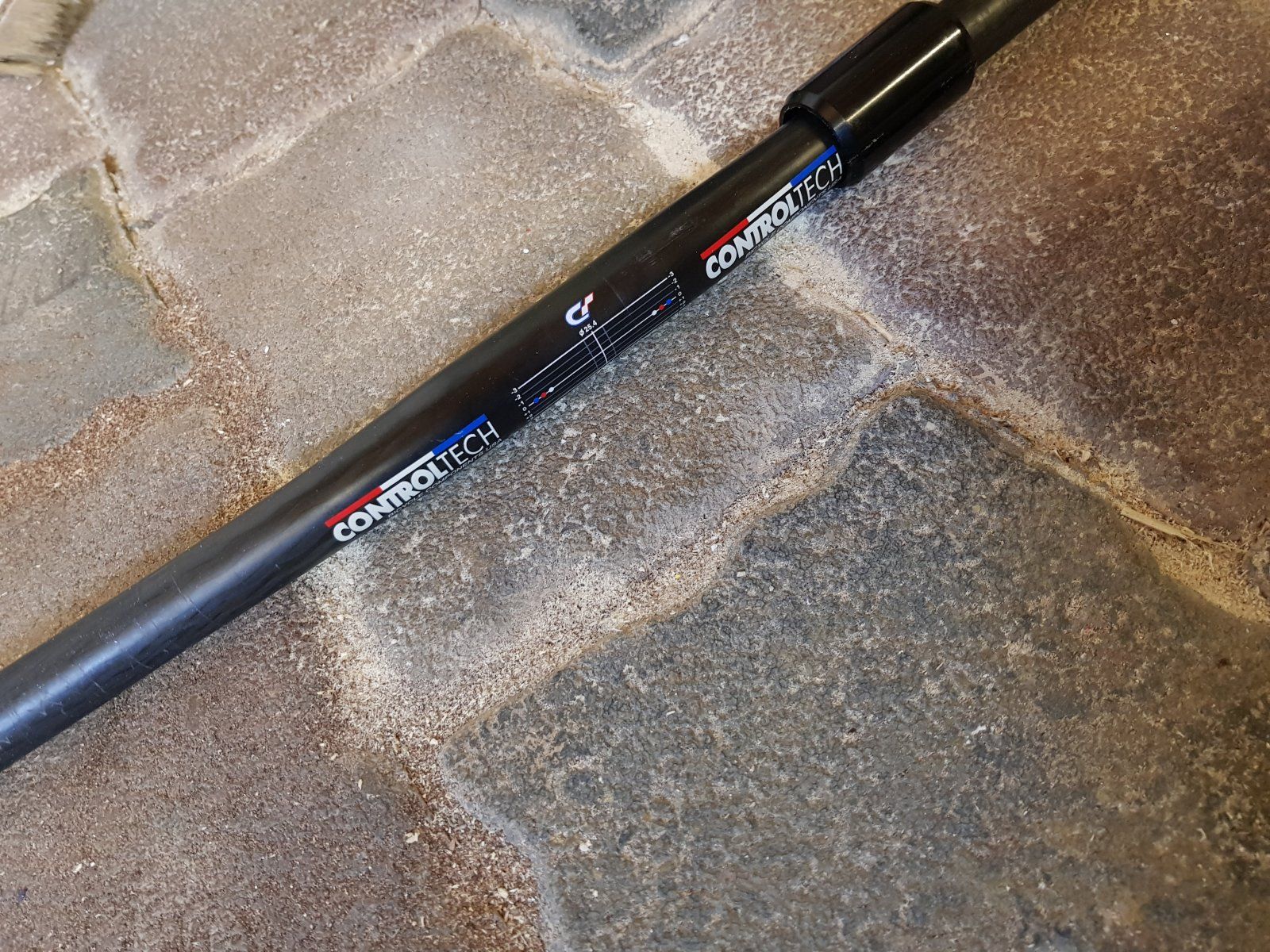

Lenker
Carbon? Controltech
25.4/31.8
Kleinanzeigen 28.05 Euro
128g


Anhänge

  • 20210420_093233.jpg
    560,7 KB · Aufrufe: 155
Zuletzt bearbeitet:
Schaltwerk
Sram X9
Mittlerer Käfig
Hier ausm Forum 26,-
216g


Anhänge

  • 20210420_111339.jpg
    364,1 KB · Aufrufe: 151
Zuletzt bearbeitet:
Bremsscheiben Dartmoor Ashima 140mm
Kleinanzeigen, zwei Stück 23,37
68g/Stück


Anhänge

  • 20210420_111448.jpg
    509,1 KB · Aufrufe: 142
Zuletzt bearbeitet:
Wichtige Teile, die noch fehlen und auch noch nicht 100% stehen, sind:

Vorbau
Kurbel/Innenlager
Gabel
Sattel wahrscheinlich 1ride von Propain
Pedale

Der Rest ist mir nicht soo wichtig..

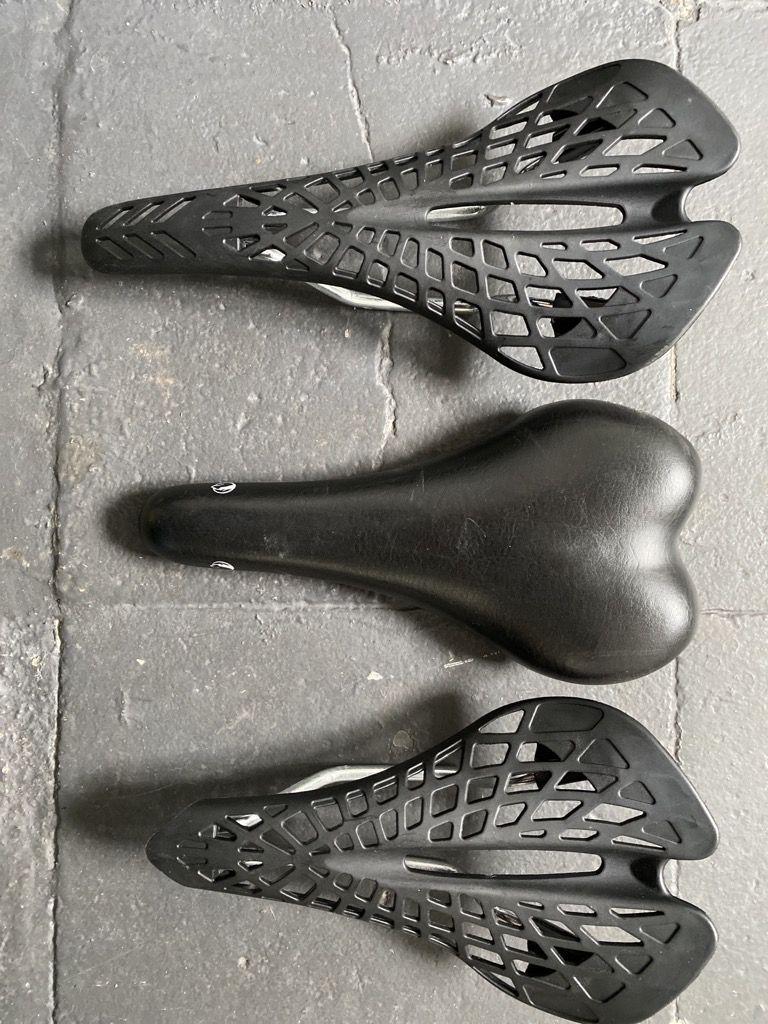

Sattel ... Spider .. via AliExpress?
Original .. oder gekürzt ...
In der Mitte der von Kania 26“


Anhänge

  • C6FEEDAB-8A30-4A9E-B7D2-37D563EC48B8.jpeg
    270,6 KB · Aufrufe: 250
Sind die bequem?

Aliexpress - kein Bock auf Chinakram, bzw. muss ich da nicht auch noch was bestellen, reicht ja, wenns alle anderen machen.

Gibt/ gab es dort auch mal mit Titangestell. Die Sattelschale flext ordentlich.

Soo, das nächste Teil ist da.
Hier im Forum gekauft, also nicht aus China bestellt;)
Vollkommen ausreichend.

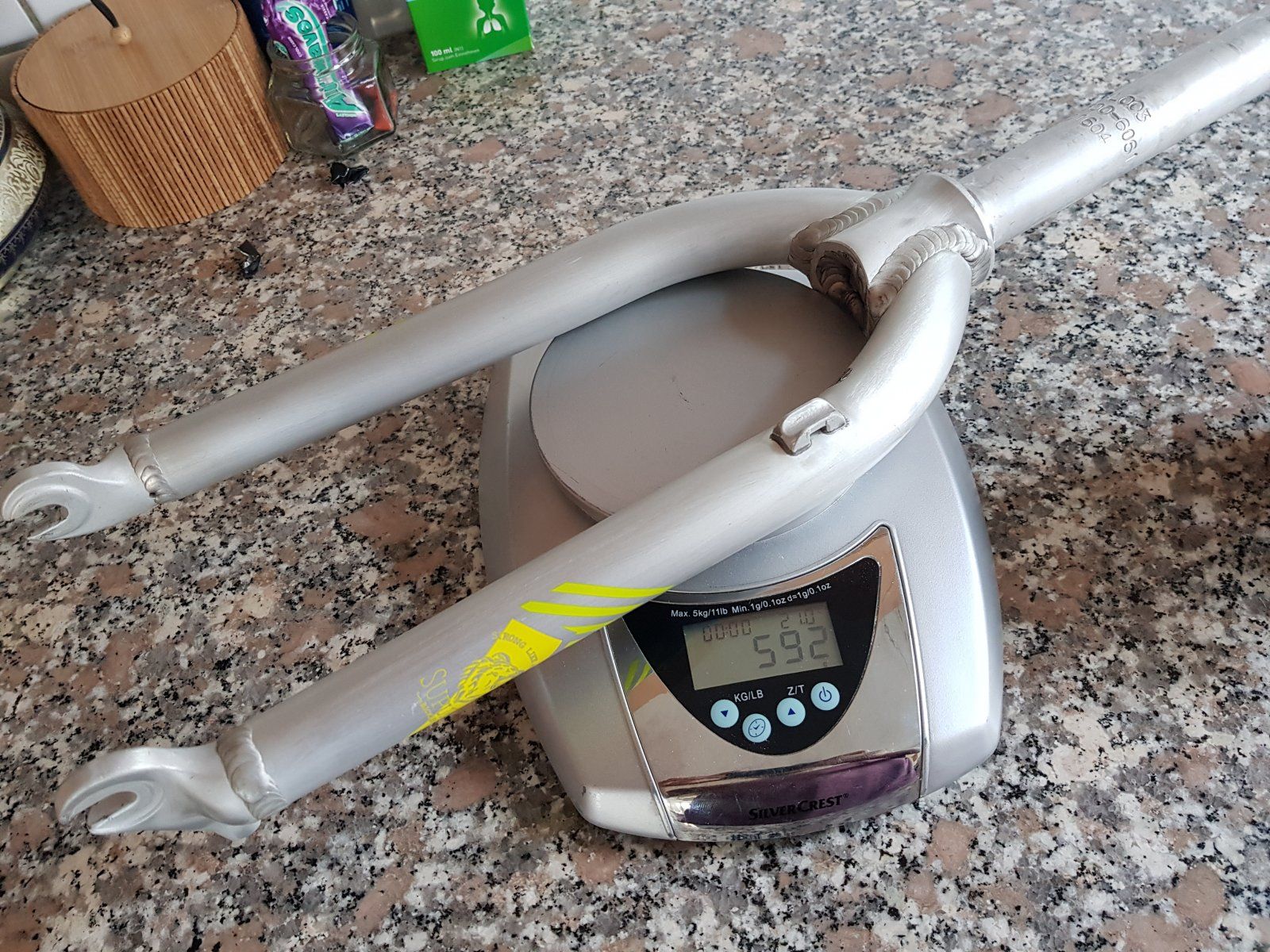

Supurb Alu-Gabel
47,50 inklusive Versand
~592g


Anhänge

  • 20210425_084358.jpg
    486 KB · Aufrufe: 216

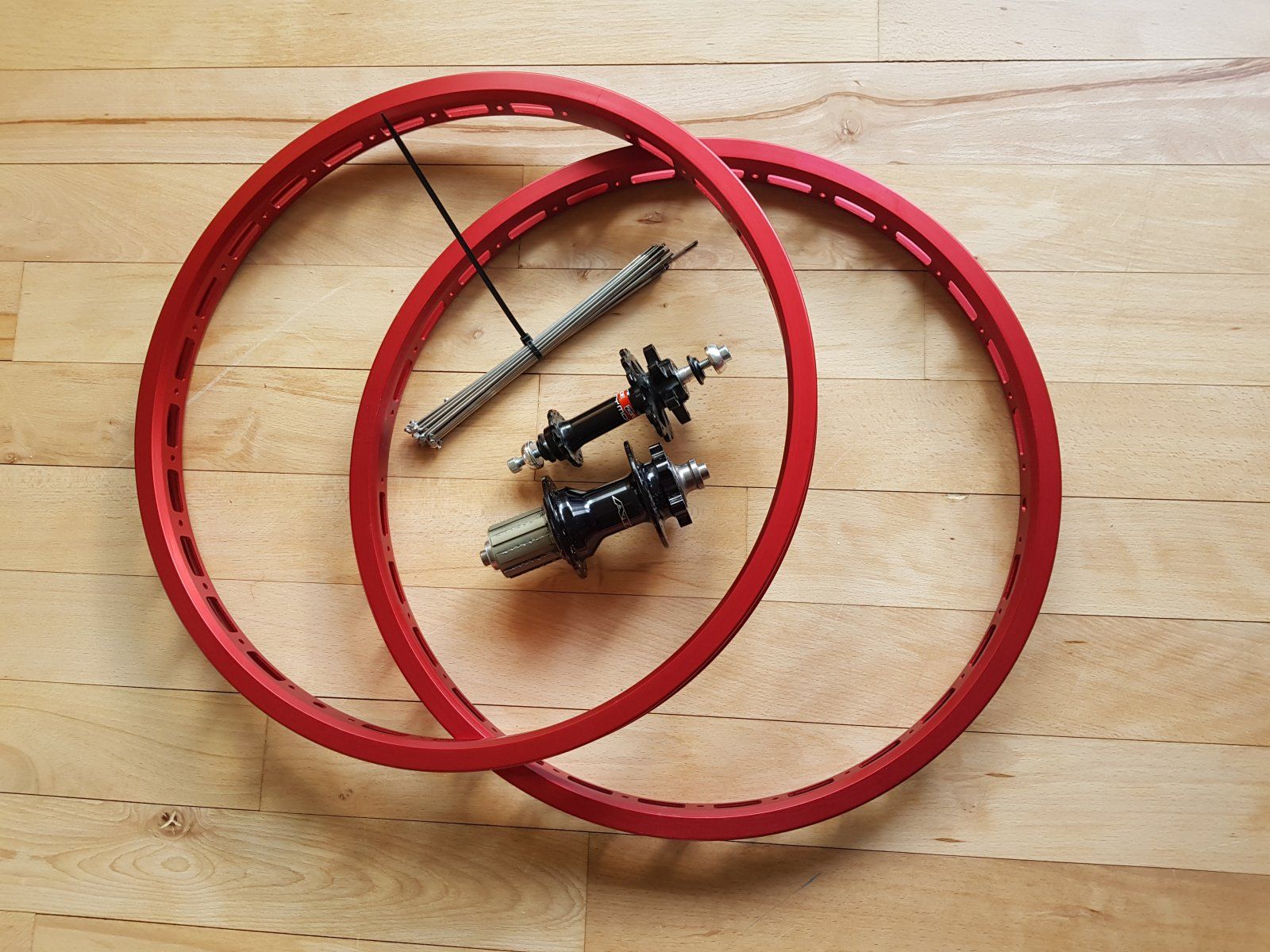

So, endlich mal Zeit gehabt, mir Speichen kürzen zu lassen.
Bald werd ich die Dinger mal einspeichen.


Anhänge

  • 20210504_192930.jpg
    347,9 KB · Aufrufe: 176
Gestern mal kurz etwas Zeit gehabt.
580g bis jetzt, 7 Speichen müssen kürzer, ich hatte ja gesagt, dass es hier etwas dilettantisch zugeht!

Downside - die Typen beim Fahrradladen haben mir 1 Euro pro Speiche berechnet, beim letzten Mal warens 48 Cent.
Somit komme ich auf 21,- nur für Speichen vorn! 🤣🤣🤣


Anhänge

  • 20210505_083140.jpg
    323,3 KB · Aufrufe: 182
Mit der etwas eigenwilligen Speichung ist man natürlich limitiert, was das Zentrieren angeht, hat aber eigentlich doch ganz gut geklappt.

http://mtbn.ws/v15sg

Gibts eigentlich noch ne andere Möglichkeit, Videos hier einzufügen?
