Hallo zusammen,

durch eure tollen Umbauten angefixt möchte ich an einem Jumper hinten eine V-Brake nachrüsten. Finde die Lösung mit durchbohren und Hülsenmutter am praktikabelsten, Canti-Sockel und Federplatten würde ich bei Brakestuff bestellen.

Welchen Bremshebel könnt ihr empfehlen (möglichst günstig aber nicht hässlich)?

Und würdet ihr eine V-Brake mit eher längeren Armen nehmen, wegen der besseren Hebelwirkung, oder eher kürzer, damit der Weg des Bremshebels nicht zu lang wird?

Danke!


KIV

Dabei seit
8. Mai 2002
Punkte Reaktionen
712
Hallo zusammen,

durch eure tollen Umbauten angefixt möchte ich an einem Jumper hinten eine V-Brake nachrüsten. Finde die Lösung mit durchbohren und Hülsenmutter am praktikabelsten, Canti-Sockel und Federplatten würde ich bei Brakestuff bestellen.

Welchen Bremshebel könnt ihr empfehlen (möglichst günstig aber nicht hässlich)?

Und würdet ihr eine V-Brake mit eher längeren Armen nehmen, wegen der besseren Hebelwirkung, oder eher kürzer, damit der Weg des Bremshebels nicht zu lang wird?

Danke!
Ich habe die Tektro-Mini-V verbaut, Bremshebelübersetzung ist dann für "Seitenzugbremsen". Kannst also z.B. den kleinen Salt BMX-Bremshebel nehmen.
Auf dieser Seite kannst Du die Größenverhältnisse sehen, lange Vbrake-Hebel finde ich zu groß. Bei meinem nächsten Versuch würde ich aber die Bohrungen noch weiter unten setzen, so musste ich die Bremse unnötig hoch montieren. Trotzdem funktioniert die Fussablage immer noch...

Zuletzt bearbeitet:

KIV

Dabei seit
8. Mai 2002
Punkte Reaktionen
712
Der Hebel ist laut Beschreibung für Vbrakes und nicht für Seitenzugbremsen, deren Übersetzung meines Wissens der von Mini-Vbrakes entspricht.

Dabei seit
30. April 2013
Punkte Reaktionen
10
Ich hab ja auch normale V-Brakes verbaut:

Dabei seit
26. März 2008
Punkte Reaktionen
2.052
Kommen eure Kinder bei V-Brakes noch mit den Füßen auf die Hinterradstrebe? Meine Tochter würde die Bremse glaub ich total nerven


KIV

Dabei seit
8. Mai 2002
Punkte Reaktionen
712
@snowtiga Sieht geil aus..! Auf das Übersetzungsverhältnis hatte ich nur kurz hinweisen wollen, da ich direkt vorher von Mini-Vbrakes geschrieben hatte. Zeig doch bitte noch ein Bild vom Hebel, die Beschreibung klingt ja sehr vielversprechend.

Kommen eure Kinder bei V-Brakes noch mit den Füßen auf die Hinterradstrebe? Meine Tochter würde die Bremse glaub ich total nerven

Ja, ist kein Problem. Die Füße werden ja von vorne-unten aufgesetzt und mit der Flexpipe stört da gar nichts - zumindest bei uns.
Gerade für "normale" Vbrakes sollte man aber eine eine recht tiefe Montageposition wählen, dann stört da auch nix. Mit Mini-Vbrakes ist das sicher noch etwas entspannter. Hier sieht man gut, dass der komplette Bereich vor dem Knick als Fußablage frei bleibt.

wp_20170526_16_10_56_rich-2-jpg.616246



Die Bohrung für den Zug habe ich extra nach oben versetzt positioniert:

wp_20170518_23_50_46_rich-3-jpg.616247

Zuletzt bearbeitet:
Dabei seit
25. März 2008
Punkte Reaktionen
20
Ort
Langquaid

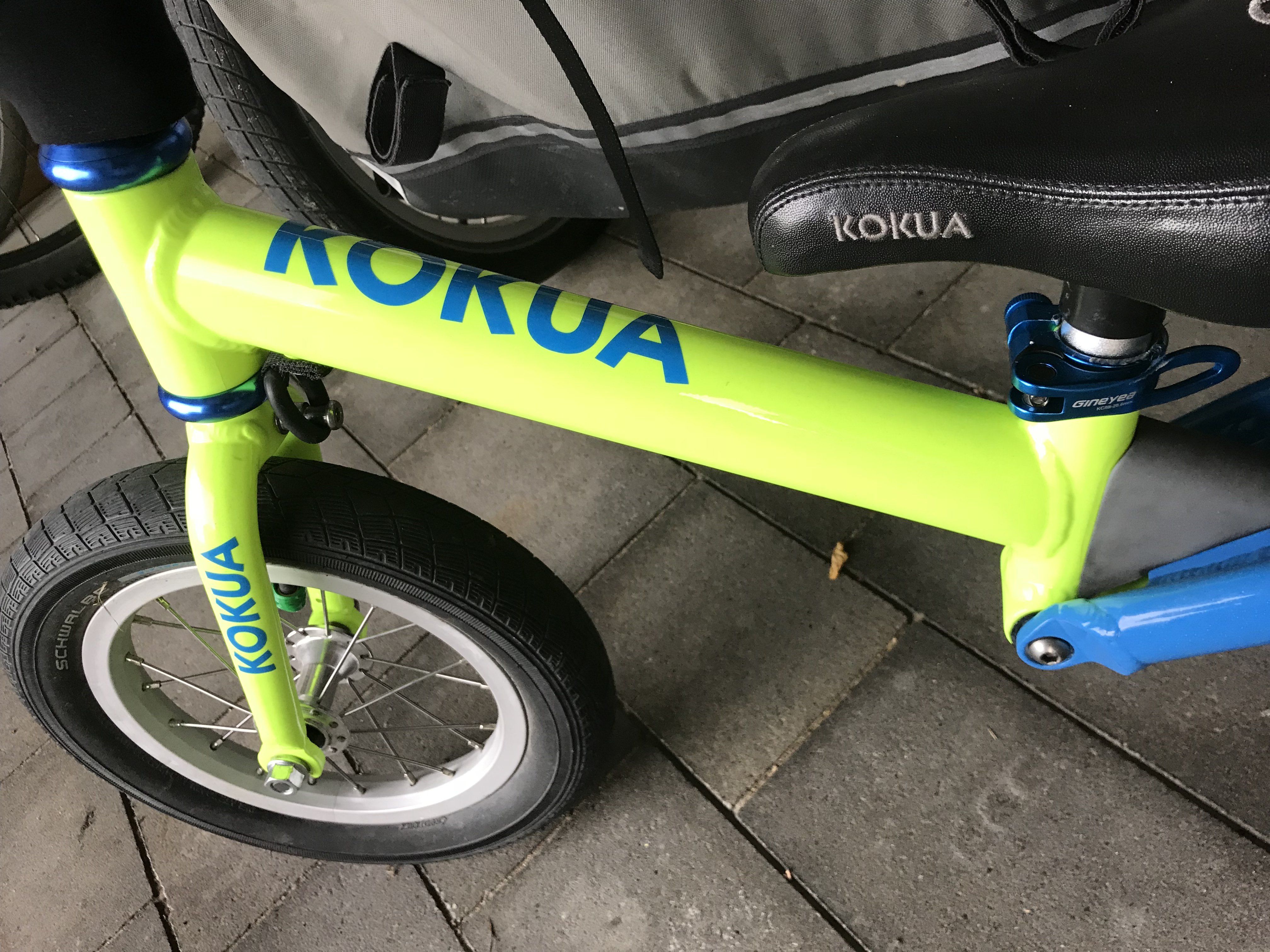

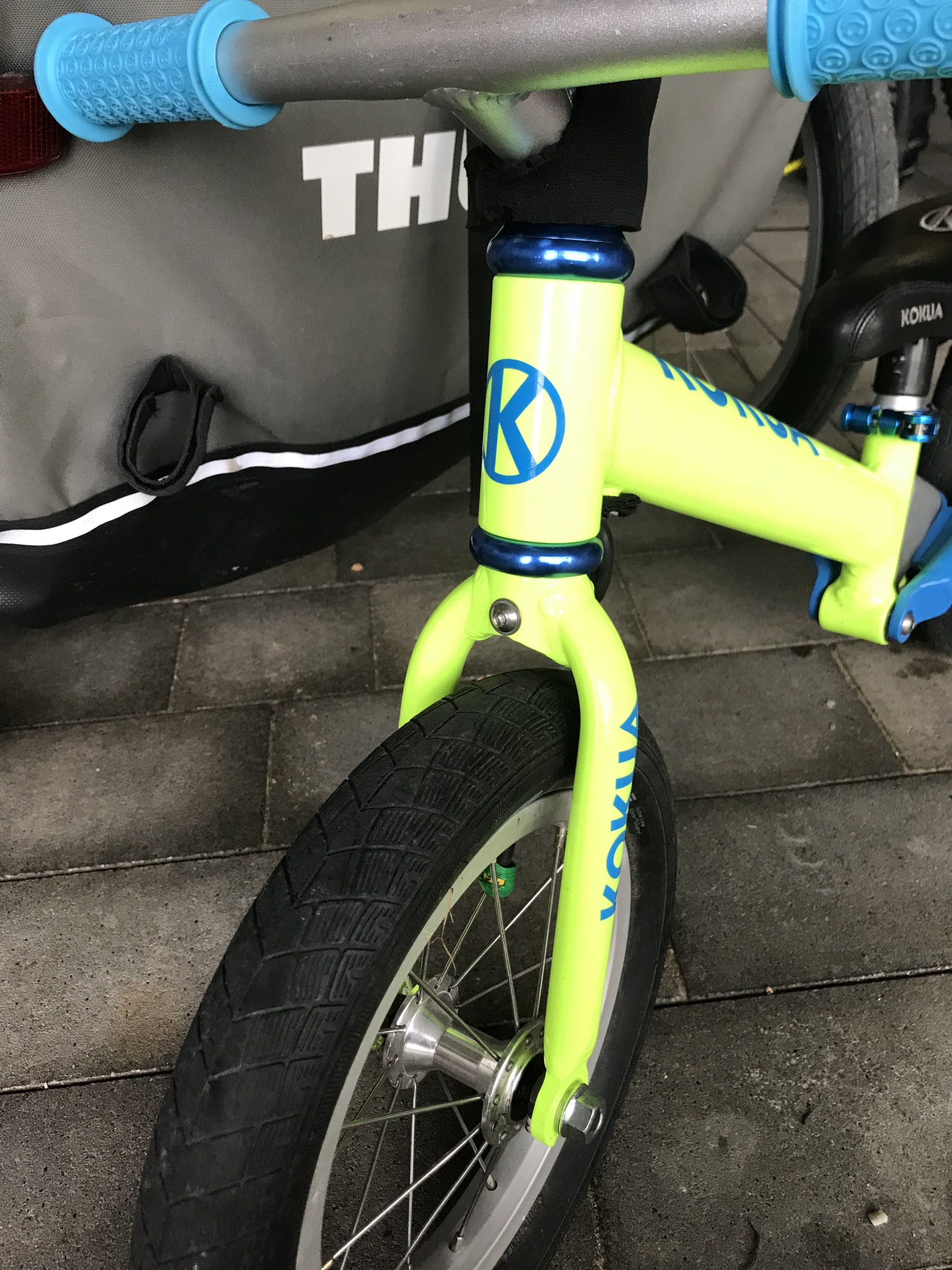

89722895-5D9C-4729-95CE-94DE442A7A11.jpeg E7E315EF-2C5E-4658-80D7-8E044F8CF81D.jpeg E7E315EF-2C5E-4658-80D7-8E044F8CF81D.jpeg E7E315EF-2C5E-4658-80D7-8E044F8CF81D.jpeg Hier mal ein paar Schnappschüsse meines Umbaus..
Nix besonderes, nur neu Pulvern lassen und farblich etwas abgestimmt ...
Decals selber erstellt (auf Wunsch auch bei mir erhältlich)


Anhänge

  • E7E315EF-2C5E-4658-80D7-8E044F8CF81D.jpeg
    1,1 MB · Aufrufe: 157
  • 89722895-5D9C-4729-95CE-94DE442A7A11.jpeg
    1,9 MB · Aufrufe: 137
  • 80109BFE-FB83-403C-A2DA-B2AEAEABBEEE.jpeg
    1,8 MB · Aufrufe: 117
Dabei seit
30. April 2013
Punkte Reaktionen
10
So, ich habe es endlich auch mal geschafft ein paar Bilder vom fertigen Jumper zu machen, nachdem nun die neuen Faltradnaben aus China verbaut wurden:


Anhänge

  • IMG_20180621_190822.jpg
    146,4 KB · Aufrufe: 503
  • IMG_20180621_190807.jpg
    404,2 KB · Aufrufe: 531
  • IMG_20180621_190733.jpg
    521,9 KB · Aufrufe: 543
  • IMG_20180621_190711.jpg
    110,4 KB · Aufrufe: 547
  • IMG_20180621_190720.jpg
    575,5 KB · Aufrufe: 503
  • IMG_20180621_190737.jpg
    579,4 KB · Aufrufe: 532
  • IMG_20180621_190654.jpg
    656,9 KB · Aufrufe: 557
Dabei seit
29. Juni 2005
Punkte Reaktionen
10
Hallo zusammen,
habe das hier mit Interesse verfolgt, aber nicht jeden Post gelesen.
Habe hier noch eine gute Optimierungsmöglichkeit für die Räder, damit die Kids die Füsse bei den "Rollphasen" besser "abstellen/draufstellen" können.
Ein Paar adaptive Fußrasten die per Mittelachse/Mittelschraube befestigt werden.
Seht selbst


Zu haben sind die Fußrasten:
https://bikemarkt.mtb-news.de/artic...e-jumper-fussrasten-fur-s-laufrad-zum-anbauen

Wer Interesse hat, einfach melden.



VG,
Jörg


Anhänge

  • IMG_20180616_120341.jpg
    2,5 MB · Aufrufe: 512
  • IMG_20180704_135055411.jpg
    489,1 KB · Aufrufe: 534
Dabei seit
2. Mai 2011
Punkte Reaktionen
131
Ort
Aachen
Habt ihr einen Tipp für gute Griffe. Schaumgummi wäre super, da meiner kleinen die Hände schmerzen. Danke vorab.
Vielleicht ist auch der Lenker zu breit. Meine 4jährige fährt zwar ein Early-Rider in 16" aber klagt auch über schmerzende, bzw. einschlafende Hände. Bei einer Schulterbreite von ca. 300mm ist der Lenker 480mm breit. Ich würde den gerne auf 400mm kürzen. Da es sich allerdings um einen Riserbar mit 31,8mm Klemmung handelt geht das nicht. Kann mir jemand nen Lenker empfehlen, bei dem das geht?

Dabei seit
2. Mai 2011
Punkte Reaktionen
131
Ort
Aachen
@zr0wrk: Alternative? Die Griffe tauschen? Gegen was? Ihre Handgelenke sind bei der Breite schon arg abgeknickt. Und für mehr Gorilla-Haltung Reicht der Oberkörper nicht. Der Sohn eines Freundes hat ne deutlich schmalere Lenker-Vorbau-Einheit an nem Kania, oder Kubike.​

Dabei seit
29. Mai 2013
Punkte Reaktionen
2.447
Bike der Woche
Bike der Woche
Mehr Backsweep? Handschuhe? Andere Griffe? Ich muss mal meinen Kurzen fragen, ob er Schmerzen hat, aber der fährt einen Lenker mit 52 cm Breite am T16. Das sieht nicht falsch aus.

Dabei seit
2. Mai 2011
Punkte Reaktionen
131
Ort
Aachen
Klar, mehr Backsweep würde auch helfen. Hab aber in den Breiten nix gefunden. Tipp? Handschuhe sind für den Weg zur Kita eher unpraktisch. Die Griffe sind halt Rundgriffe mit geringem Durchmesser. Ergogriffe kann sie noch nicht greifen.

Dabei seit
29. Mai 2013
Punkte Reaktionen
2.447
Bike der Woche
Bike der Woche
Oh, hab gerade gesehen, "unser" Lenker hat doch nur 500 mm, es handelt sich um diesen hier, Backsweep müsste ich mal messen, der Händler gibt keinen an. Angeblich gibt es diesen Lenker bis hinunter zu 380 mm Breite. Selektieren kann man allerdings minimal 500 mm. Unser Kleiner besteht auf seinen Handschuhen. Das sind so fingerlose Handschuhe in Größe 3XS, damit fährt er lieber als ohne.

Dabei seit
11. Oktober 2005
Punkte Reaktionen
26
Ort
Rhein/Main
Nachdem ich hier reichlich Stoff für die Aufbereitung eines Kokua Jumper für meinen Nachwuchs gefunden habe, möchte ich mich an der Stelle ganz herzlich bei allen hier dafür bedanken und mein Ergebnis kurz vorstellen.
Der Rahmen wurde glasperlgestrahlt und im Anschluss harteloxiert.
So wie auf den Bilder komme ich auf 2985g für das Komplette Jumper.





Junior gefällt's und schleppt es wirklich überall mit. :)



Anhänge

  • Kokua-1.jpg
    865,8 KB · Aufrufe: 503
  • Kokua-2.jpg
    1,1 MB · Aufrufe: 501
  • Kokua-3.jpg
    967,9 KB · Aufrufe: 532
  • Kokua-4.jpg
    939 KB · Aufrufe: 502
  • Kokua-5.jpg
    878,2 KB · Aufrufe: 487
Dabei seit
2. Mai 2011
Punkte Reaktionen
131
Ort
Aachen
Ich würde den gerne auf 400mm kürzen. Da es sich allerdings um einen Riserbar mit 31,8mm Klemmung handelt geht das nicht. Kann mir jemand nen Lenker empfehlen, bei dem das geht?

Um das hier für die Nachwelt zu dokumentieren: Ich hab diesen Flatbar gekauft: https://www.sram.com/de/truvativ/products/truvativ-stylo-t20-flatbar und auf 420mm gekürzt. Das ginge sogar noch schmaler. Gefällt der Fahrerin deutlich besser und macht auch nicht den Anschein kippeliger zu sein.

Dabei seit
4. Juli 2013
Punkte Reaktionen
162
Ort
Augsburg
Um das hier für die Nachwelt zu dokumentieren: Ich hab diesen Flatbar gekauft: https://www.sram.com/de/truvativ/products/truvativ-stylo-t20-flatbar und auf 420mm gekürzt. Das ginge sogar noch schmaler. Gefällt der Fahrerin deutlich besser und macht auch nicht den Anschein kippeliger zu sein.

Also kann man für die ganz Kleinen den Lenker etwas breiter wählen? Original Lenker hat ja nur 350mm oder sowas...

Oder eher schmal anfangen und dann später breiter?

Dabei seit
29. Mai 2013
Punkte Reaktionen
2.447
Bike der Woche
Bike der Woche
Wieso nehmt ihr keinen Lenker mit 25,4 mm? Da gibts das Problem nicht, denn üblicherweise sind die nur an der Klemmung so "dick".
