Rock Shox Experten: wie sieht Motion Control Einheit (RL DNA) in geschlossener u. offener Pos. aus?

[Slow]

Hi,

ich habe hier eine Rock Shox Motion Control Druckstufe aus einer Revelation RL DNA.
Symptom: ""Lock Out" funktioniert nicht mehr":

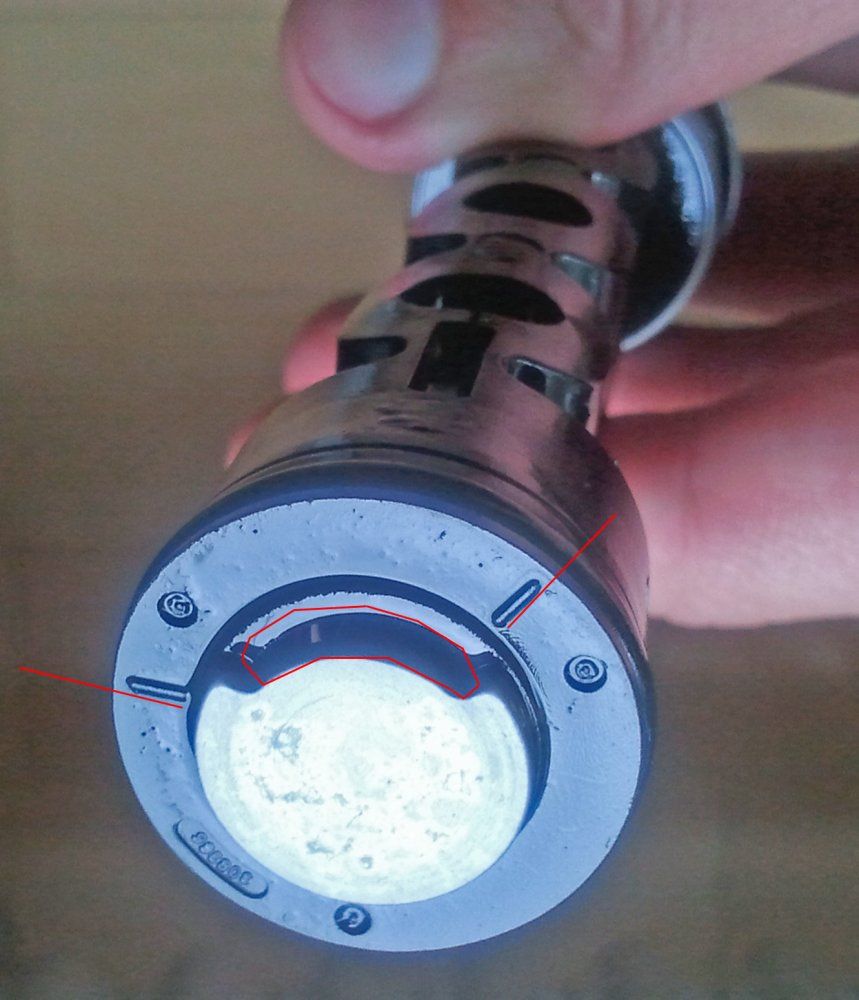

Habe die Einheit ausgebaut und habe dabei festgestellt, dass wenn ich den den Hebel sowohl auf Schloss als auch auf die offene Position bewege, unten an der Druckstufe immer ein Spalt offen steht (rot markiert). mMn. kann die Gabel also gar nicht "blockieren", richtig?
(Siehe Anhang, hab mal markiert wie viel jeweils offen steht, als auch zur Orientierung Markierungen gesetzt).
Man sieht also, dass der blaue Hebel auf der Druckstufe den Weg an den "Schließer" unten weitergibt, aber anscheinend in einer falschen Position? Der Drehweg ist ganz normal etwas mehr als 1/4 Umdrehung.

Hab auch die Einheit schon komplett auseinander gehabt, aber man kann sie nicht falsch zusammenbauen (z.B. Drehweg durch Einbuchtung im Plastik begrenzt, beim Zusammenbau muss ein Stück in eine Nut greifen...)

Hatte das schon mal jemand? Jemand ne Idee, was da faul ist?
Hat da jmd. in das MC Gehäuse ein falsches Innenleben gebaut? Z.B. Remote in nicht Remote oder so?



[Slow]

So, denke ich bin der Sache näher gekommen.

Die Platte unten an der Druckstufe ist quasi genau eine viertel Umdrehung versetzt und geht nicht von geschlossen auf offen, sondern von offen auf 1/4 Umdrehung zu weit, wo dann quasi wieder "offen" ist...


1. Kann mir jemand, der eine RL DNA 1. Generation OHNE REMOTE sagen, wie viel Umdrehung der blaue "Lock-Out" Hebel bewegt werden kann? 1/4 Umdrehung oder nur ca. 1/8?

2. Weiß einer, wie Unterteil der Druckstufe (siehe Anhang) aufgebaut ist und ob man das auseinandernehmen kann?

DANKE!



[Vincy]

Bei new PushLoc Sprint ist die Hebelrichtung "Open" bzw "Locked" nun entgegengesetzt, Pfeilrichting beachten!
non Remote und Remote haben die gleiche Öffnungsgröße.
http://www.bikerumor.com/2010/08/20/tech-article-how-rockshox-motion-control-works/



[Slow]

@Vincy: Du produzierst oft kryptische Posts - aber in diesem Fall hast du mit dem verlinkten Foto einen guten Anstoß gegeben!
Man kann das Unterteil der Druckstufe einfach auseinanderziehen. Hab ich so eben getan und diese Metallplatte wieder in korrekter Position eingesetzt. Jetzt funktioniert alles wie es soll! Die Thematik hat sich für mich also erledigt! Danke!
