Roval Traverse 26" VR Endkappen/Adapter 100mm Schnellspanner gesucht

Dabei seit
15. April 2022
Punkte Reaktionen
0
Ort
München
Servus zusammen,

ich suche die für ein älteres Roval Traverse E5 26er VR (genause BJ unbekannt) die Endkappen/Adapter, um es in einer Gabel mit 100mm + Schnellspanner zu verbauen.

Foto von Nabe & und den vorhanden 110x20 Endkappen sind als Referenz angehängt (das sind aber NICHT die Gesuchten !)

Nach meinen Recherchen gibt es die nicht mehr zu kaufen, aber Hinweise auf ggf. passende "andere" Adapter sind natürlich highly welcome :) !

Im Voraus vielen Dank !


Anhänge

  • Roval Adapter 20-110 Zeichnung.jpg
    Roval Adapter 20-110 Zeichnung.jpg
    154,7 KB · Aufrufe: 35
  • Roval Adapter 20-110 Seite.jpg
    Roval Adapter 20-110 Seite.jpg
    197,5 KB · Aufrufe: 34
  • Roval Adapter 20-110 Innen.jpg
    Roval Adapter 20-110 Innen.jpg
    151,1 KB · Aufrufe: 25

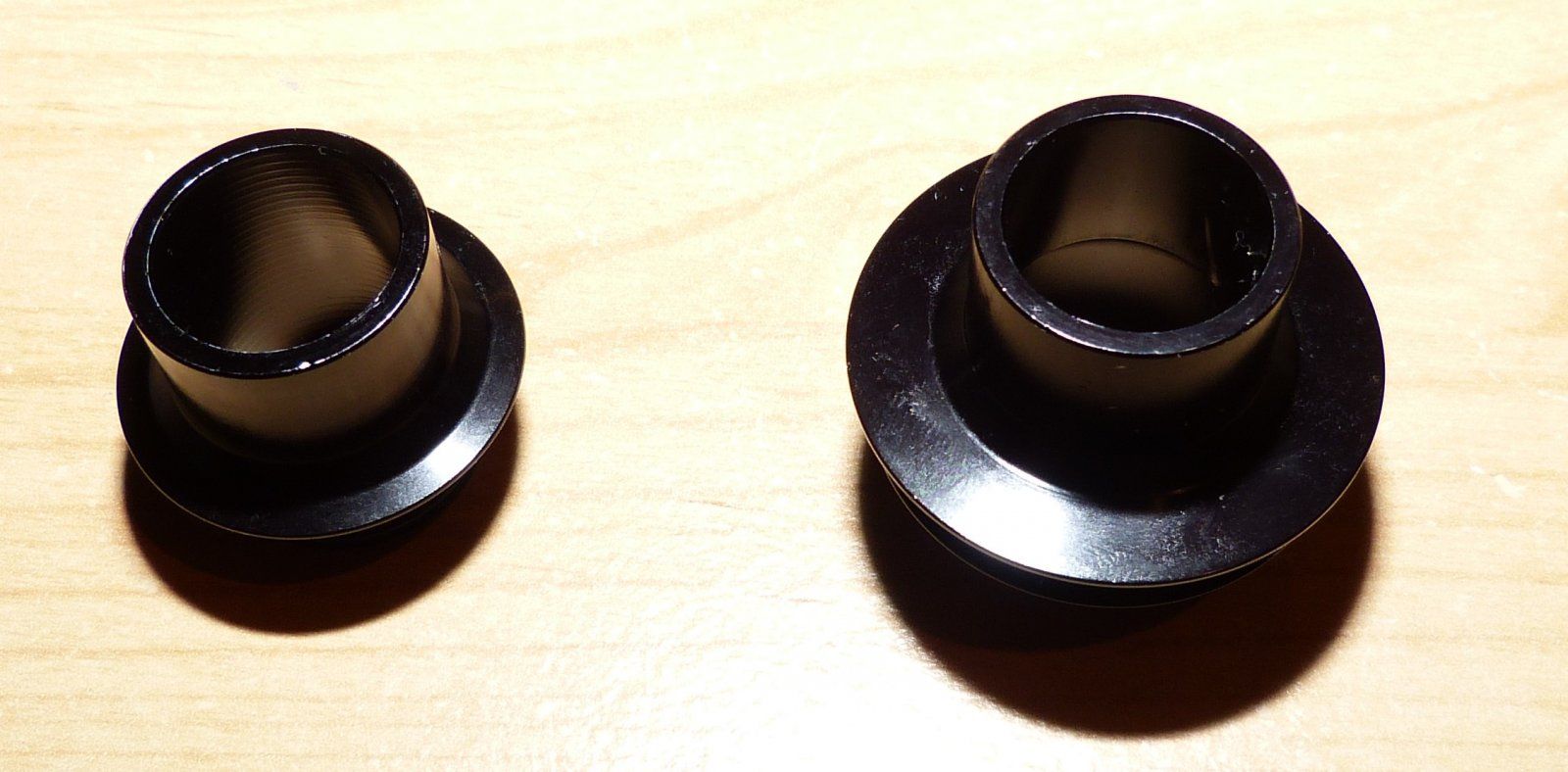

  • Roval Adapter 20-110 Außen.jpg
    Roval Adapter 20-110 Außen.jpg
    149,8 KB · Aufrufe: 28

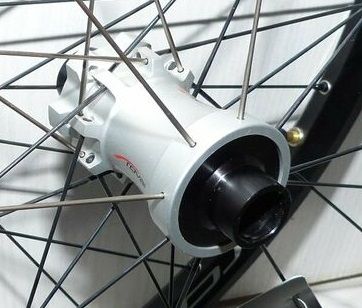

  • Roval Adapter 20-110 Nabe2.jpg
    Roval Adapter 20-110 Nabe2.jpg
    48,2 KB · Aufrufe: 28
Zuletzt bearbeitet:
Dabei seit
15. April 2022
Punkte Reaktionen
0
Ort
München
Hi, ich wäre sehr an den 20mm Adaptern interessiert. Bist du bereit die zu verkaufen?
Servus,
das ist ein Henne-Ei Problem - ich hab' einen gebrauchten LRS an der Hand - wenn ich für den die Schnellspanner Kappen wo her bekomme, dann würde ich den kaufen ... und dann könnten wir in's Geschäft kommen. Also zieht sich noch ein wenig.
Aber vielleicht hat ja Schlumpf die Lösung ?


Sworker2010

Dort wo es Spuren gibt sind auch Wege.
Dabei seit
23. Oktober 2013
Punkte Reaktionen
294
Ort
Rhein Main
Ich schau heute nachmittag mal im Keller , ich habe noch so viele Endkappen von Roval Laufrädern rumliegen, vielleicht ist was dabei......

Dabei seit
5. Juni 2008
Punkte Reaktionen
169
Ort
71540

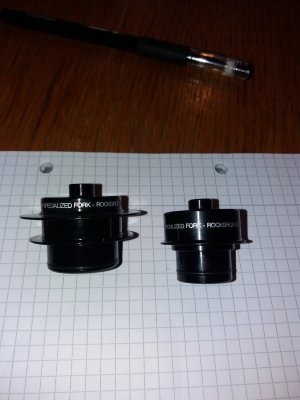

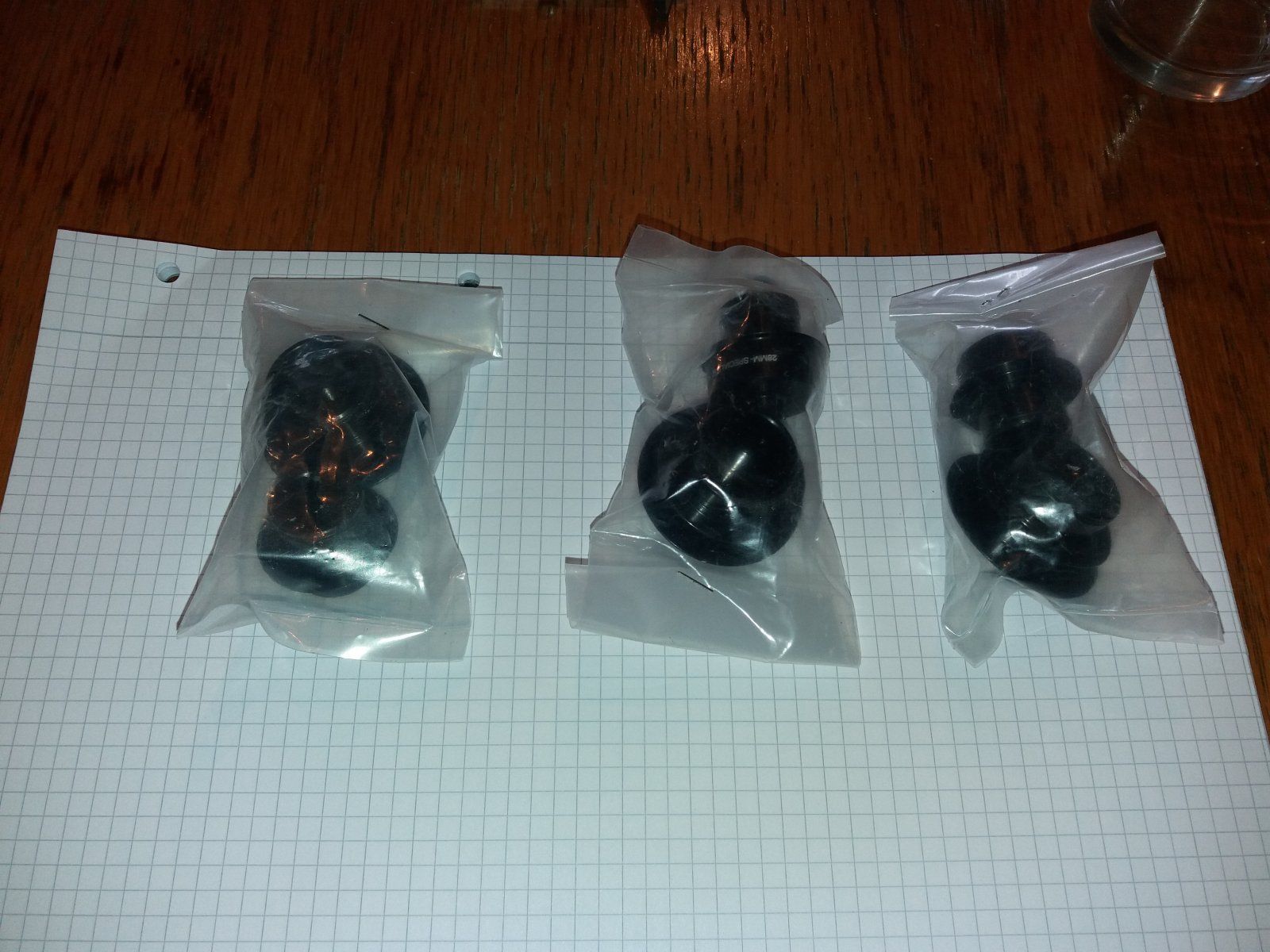

Hier ist mein Zeug. Alles nur für Foto aus verpackung. Da wird ja wohl was dabei sein.
Einmal Durchmesser 15 mm
Zeimal 9 mm schnellspanner.
Die von @Ulle11 abgebildete nabe entspricht der die ich auch habe.


Anhänge

  • 20220503_105455.jpg
    263,1 KB · Aufrufe: 23
  • 20220503_105950.jpg
    257,3 KB · Aufrufe: 19
  • 20220503_105934.jpg
    195,7 KB · Aufrufe: 20
  • 20220503_105856.jpg
    183 KB · Aufrufe: 21
Zuletzt bearbeitet:

Sworker2010

Dort wo es Spuren gibt sind auch Wege.
Dabei seit
23. Oktober 2013
Punkte Reaktionen
294
Ort
Rhein Main
Anhand der Bilder schwierig zu bestimmen.

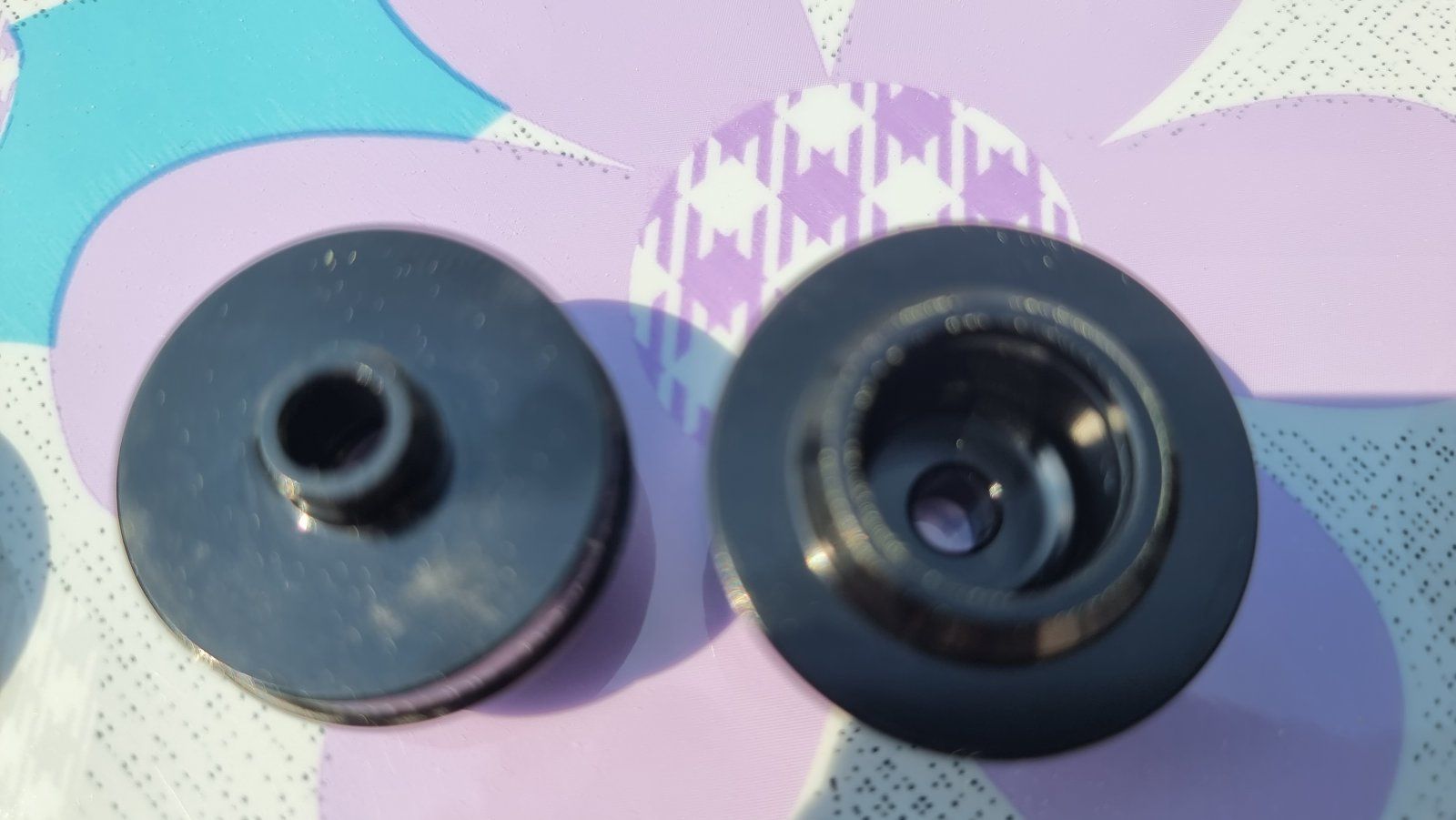

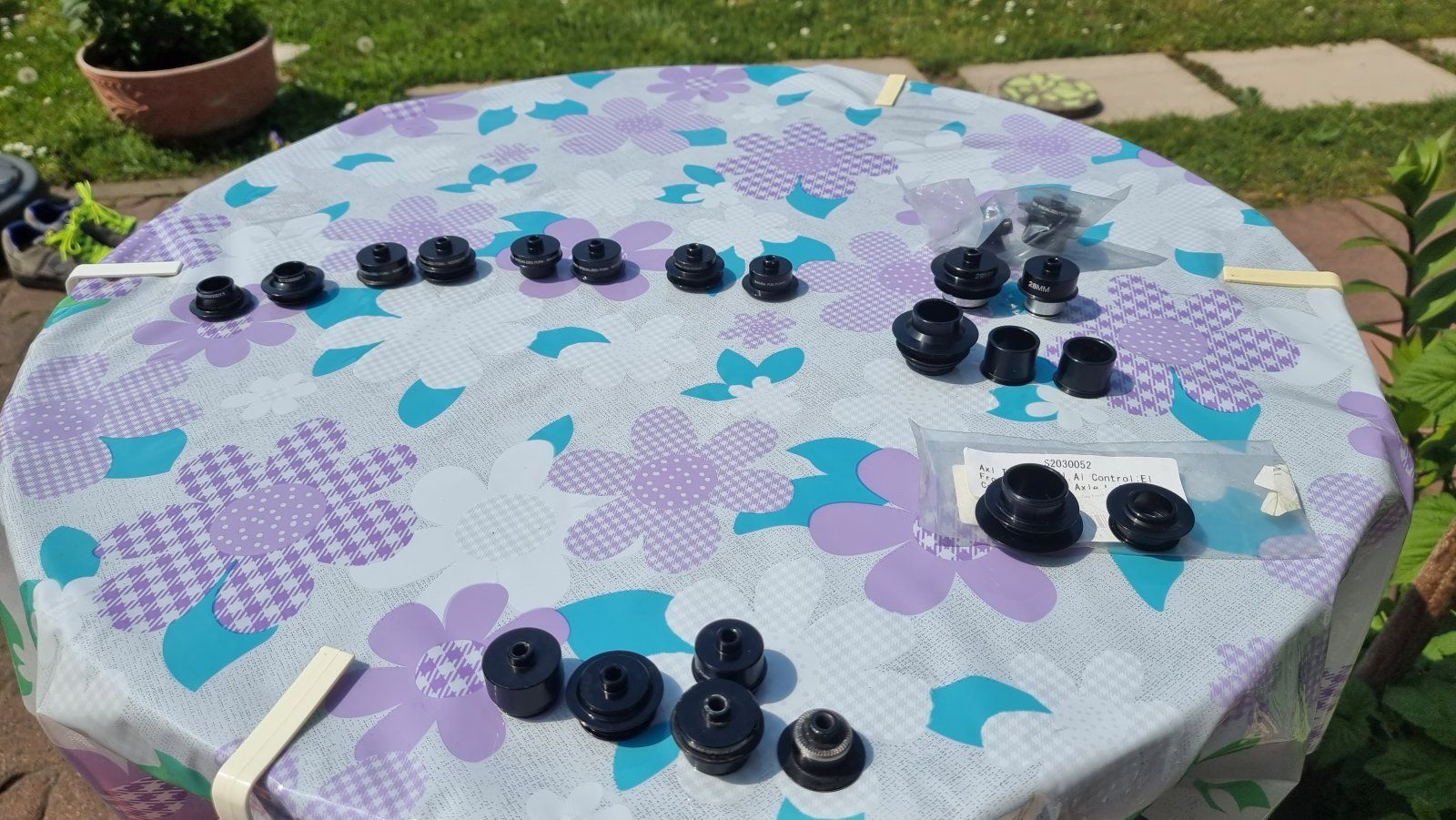

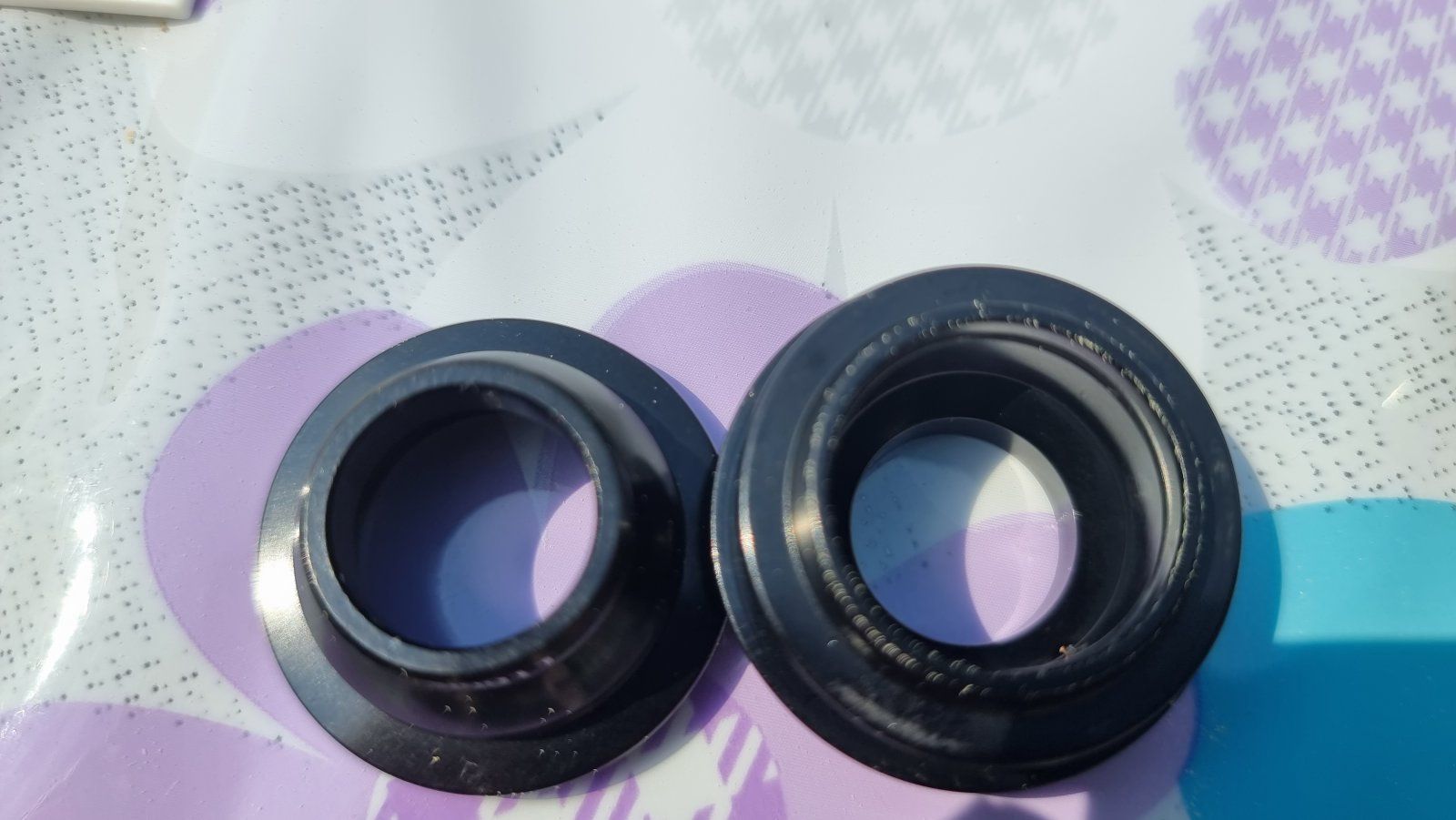

Ich habe meine Adapter mal alle auf den Tisch gelegt, ich hoffe das man etwas erkennt.
Die Teile stammen alle aus den Jahren 2011-2014 soweit ich mich erinnere.

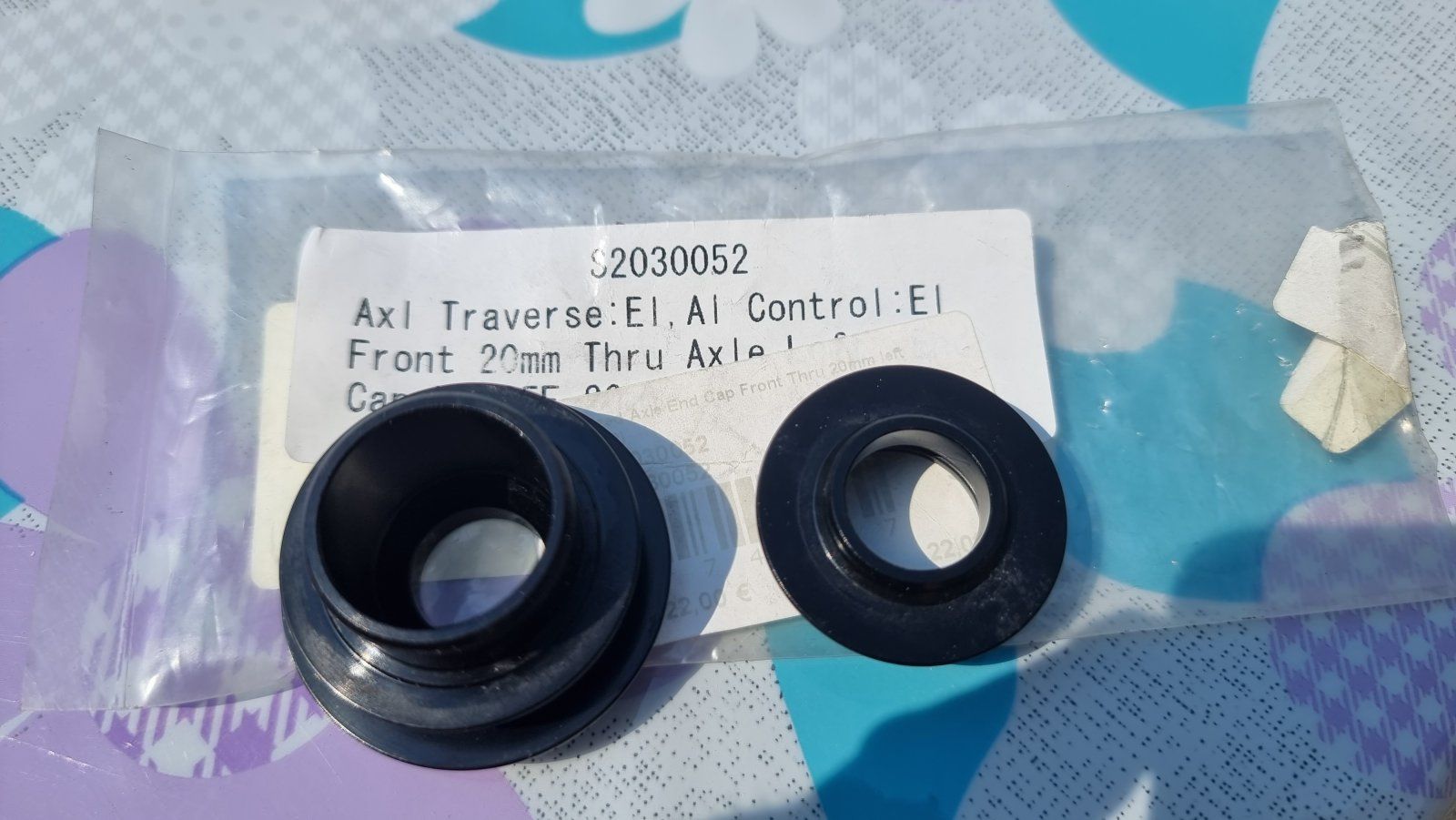

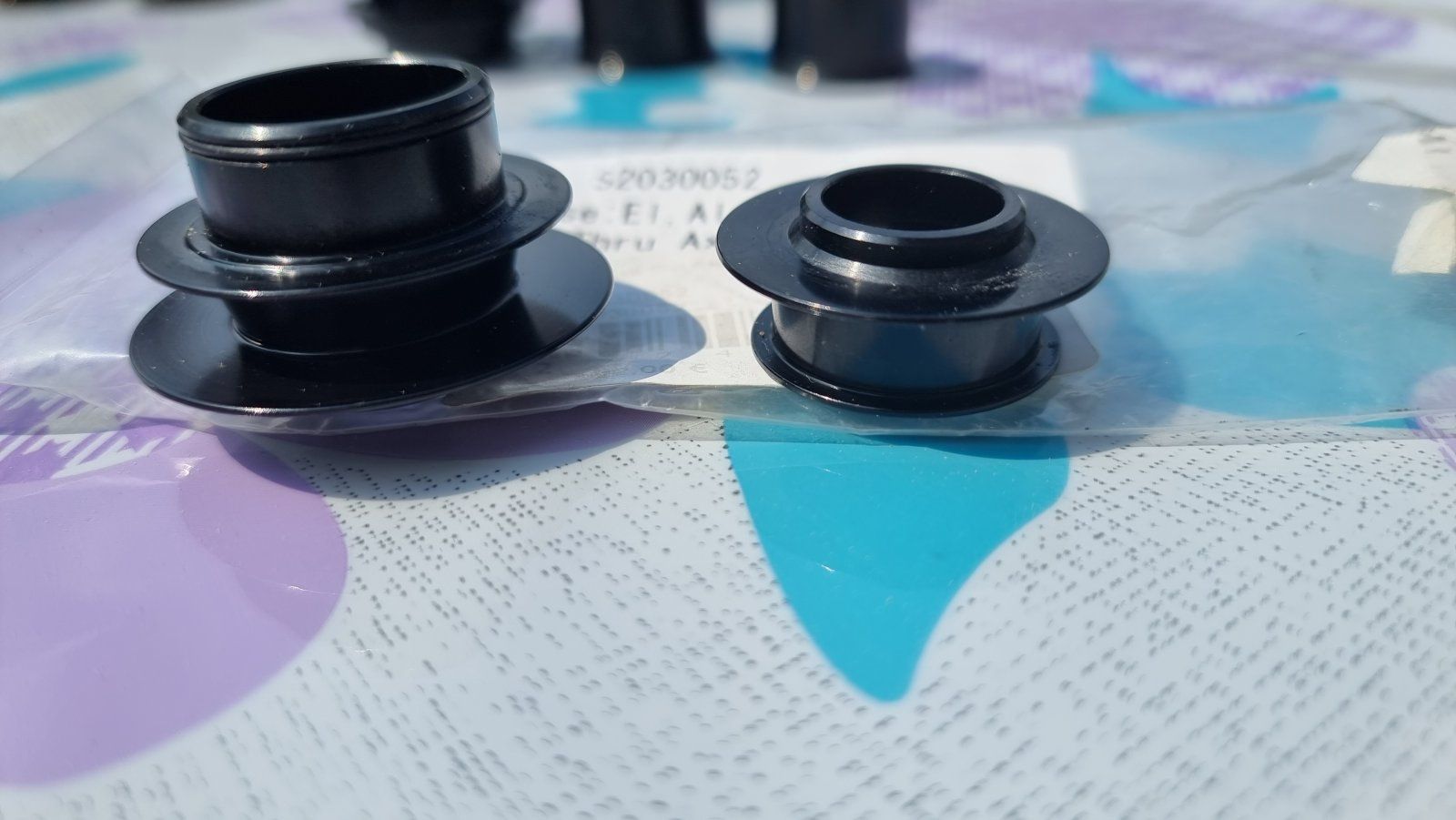

Bild 10bis 14 sollten für Traverse Laufräder sein.
1x 20mm
1x 20mm auf 15mm

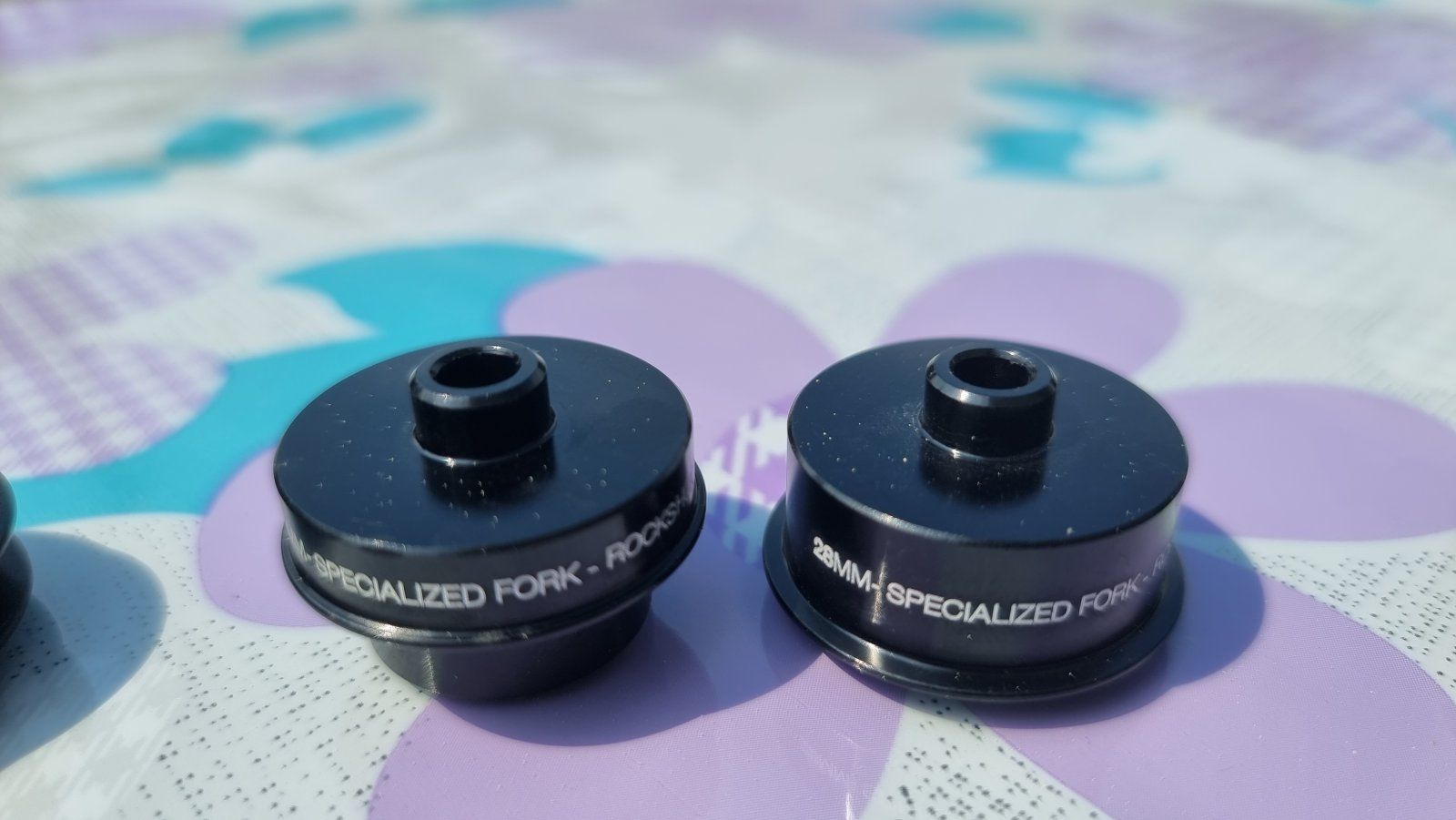

2x 28mm auf Schnellspanner.
Die anderen sollten auf diverse Control Laufräder passen


Anhänge

  • 20220503_140326.jpg
    169,7 KB · Aufrufe: 21
  • 20220503_140458.jpg
    161,6 KB · Aufrufe: 19
  • 20220503_140439.jpg
    161,6 KB · Aufrufe: 19
  • 20220503_140429.jpg
    140,6 KB · Aufrufe: 19
  • 20220503_140423.jpg
    127,7 KB · Aufrufe: 16
  • 20220503_140419.jpg
    130,2 KB · Aufrufe: 18
  • 20220503_140403.jpg
    127,8 KB · Aufrufe: 14
  • 20220503_140356.jpg
    113,8 KB · Aufrufe: 15
  • 20220503_140344.jpg
    117,2 KB · Aufrufe: 16
  • 20220503_140339.jpg
    137,5 KB · Aufrufe: 15
  • 20220503_140332.jpg
    109,8 KB · Aufrufe: 18
  • 20220503_140321.jpg
    145,9 KB · Aufrufe: 18
  • 20220503_140317.jpg
    135,4 KB · Aufrufe: 20
  • 20220503_140311.jpg
    170,5 KB · Aufrufe: 21
  • 20220503_140304.jpg
    302,8 KB · Aufrufe: 23
Zuletzt bearbeitet:
Dabei seit
15. April 2022
Punkte Reaktionen
0
Ort
München
Ganz schön kompliziert, das alles :-(
Also eigentlich hatte ich mir die Adapter ja so vorgestellt wie der ganz rechts auf dem 1. Bild von @Sworker2010 . So mit Silberring und geriffelt - damit's an der Gabel auch innen gut hält.

Aber nochmal im einzelnen ...
Hier ist mein Zeug. Alles nur für Foto aus verpackung. Da wird ja wohl was dabei sein.
Einmal Durchmesser 15 mm
Zeimal 9 mm schnellspanner.
Die von @Ulle11 abgebildete nabe entspricht der die ich auch habe.
Die Adapter in Bild 1 und 2 haben beide jeweils einen 9 mm "Nippel", der in die Aussparung an der Federgabel passt ? Und innen (also das Loch) halt für Standard Schnellspanner ...
Die beiden Varianten unterscheiden sich also durch ihre "Höhe" - sprich es ergeben sich nach Verbau in der Nabe unterschiedliche Breiten - 100 und 110 mm ?

...
Bild 10bis 14 sollten für Traverse Laufräder sein.
1x 20mm
1x 20mm auf 15mm
2x 28mm auf Schnellspanner.
...
Bild 10 & 11 sind die Varianten für 9 mm, oder ? Auch die haben unterschiedliche Höhen ?

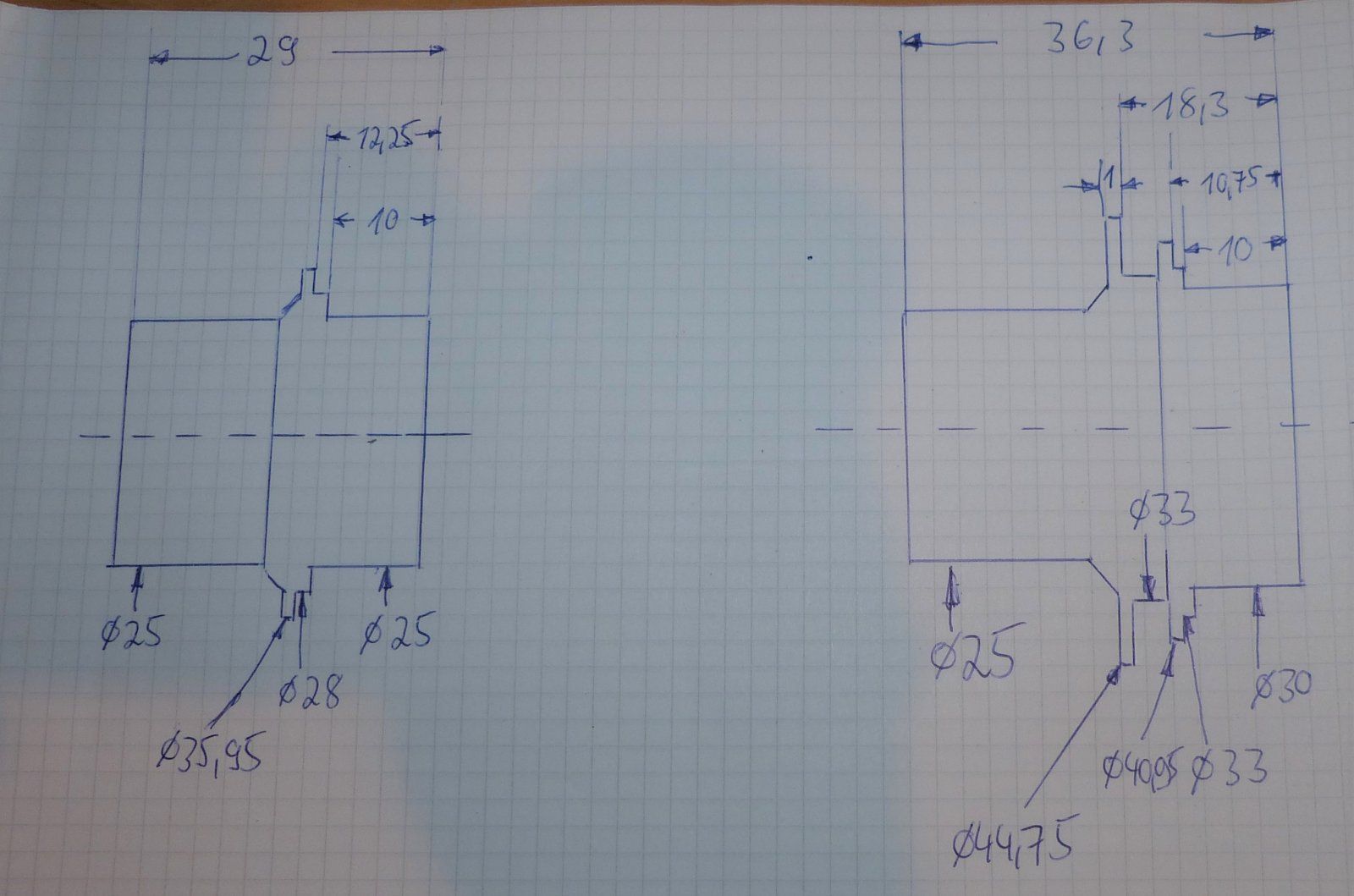

Was ich nicht erkennen kann, sind die Durchmesser, die dann in die Gabel gesteckt werden. Das müsste ja von den Maßen so sein, wie auf der "technischen Zeichung", die ich eingestellt habe (Bild 1).
Ist das "ungefähr" so ? Könntet ihr ggf. mal nachmessen (idealerweise mit Schubleere), ob da was passt ? Das wäre Klasse !
Im Voraus "merci vielmals" !
Viele Grüße,
Ulle


Sworker2010

Dort wo es Spuren gibt sind auch Wege.
Dabei seit
23. Oktober 2013
Punkte Reaktionen
294
Ort
Rhein Main
Servus zusammen,

ich suche die für ein älteres Roval Traverse E5 26er VR (genause BJ unbekannt) die Endkappen/Adapter, um es in einer Gabel mit 100mm + Schnellspanner zu verbauen.

Foto von Nabe & und den vorhanden 110x20 Endkappen sind als Referenz angehängt (das sind aber NICHT die Gesuchten !)

Nach meinen Recherchen gibt es die nicht mehr zu kaufen, aber Hinweise auf ggf. passende "andere" Adapter sind natürlich highly welcome :) !

Im Voraus vielen Dank !
Ich habe eben nochmal gemessen, anhand deiner Zeichnung.
Demnach sollte ich 2 Paar von den gesuchten Adaptern haben, kannst Du die Teilenummer recherchieren?


Anhänge

  • 20220505_113345.jpg
    220,1 KB · Aufrufe: 16
  • 20220505_113313.jpg
    173,4 KB · Aufrufe: 15
  • 20220505_113306.jpg
    174,7 KB · Aufrufe: 16
Dabei seit
15. April 2022
Punkte Reaktionen
0
Ort
München
Ich habe eben nochmal gemessen, anhand deiner Zeichnung.
Demnach sollte ich 2 Paar von den gesuchten Adaptern haben, kannst Du die Teilenummer recherchieren?
Hey,
Das hört sich doch schonmal gar nicht so schlecht an!
Leider verstehe ich nicht, was du mit "Teilenummer recherchieren" meinst. Die original Teilenummern der Adapter, die sie damals bei Roval hatten? Ich glaube nicht, dass mir selbst die Jungs bei Specialized diese Nummern sagen können, oder?
Zu den Maßen noch ein letztes... die Höhe der Adapter vom äußeren Ring (also der, der sichtbar ist, wenn der Adapter verbaut ist) bis zu der Fläche, die innen an der Gabel anliegt ...
Die Kappen aus meiner Zeichnung ergeben ja eine 110 mm Achse. Die Höhe vom besagten Ring bist du Auflagefläche ist jeweils (ungefähr) 17 mm, also zusammen 34 mm.
Das heißt, die Höhe an deinen Adaptern müsste zusammen 24 mm sein, also vermutlich jeweils 12 Millimeter.
Ist dem so ? Also zumindest für eines der beiden Paare ?
Vielen Dank noch mal!

Zuletzt bearbeitet:
