Hallo zusammen,

nachdem hier einige Stimmen laut wurden nach einem Aufbau-Thread zu meinem neuen Fully, lasse ich mich nun hiermit breit schlagen und erfülle @Onkel_Bob @3xA @nollak @Lord Shadow @Triturbo @Geisterfahrer und vielleicht noch einigen anderen den Weihnachtswunsch.

Es war irgendwann Ende April, kurz nach der Fertigstellung von meinem Pinion-Fully.
Angefangen hat es mit damit, dass mein guter Freund Sascha mit einer alten 26er Aluminium-Intense-Sitzstrebe zu mir gekommen ist und gesagt hat: „Stefan, können wir damit ein Fully bauen? Ein 29er, aber ein leichtes, ohne Pinion, so etwa 12kg!!! Es muss auch nicht so viel Federweg haben, 125mm wären gut. Und kein Eingelenker!“



Puhhh, er hatte also schon etwas Vorsprung und ich hab erst mal tief geschnauft. Aber wie das so ist, man fängt an über das Projekt zu reden und dann lässt mich sowas meisst nicht mehr los. Also habe ich die Intense-Sitzstrebe mit nach Hause genommen, vermessen und in Linkage mal geschaut was geht.

Und es ging gar nix!!!! Relativ schnell wurde klar dass wir mit den Massen von den Sitzstreben für ein 29er Fully auf keinen grünen Zweig kommen. Also haben wir das Intense-Teil verworfen und beschlossen komplett aus Stahl zu bauen.

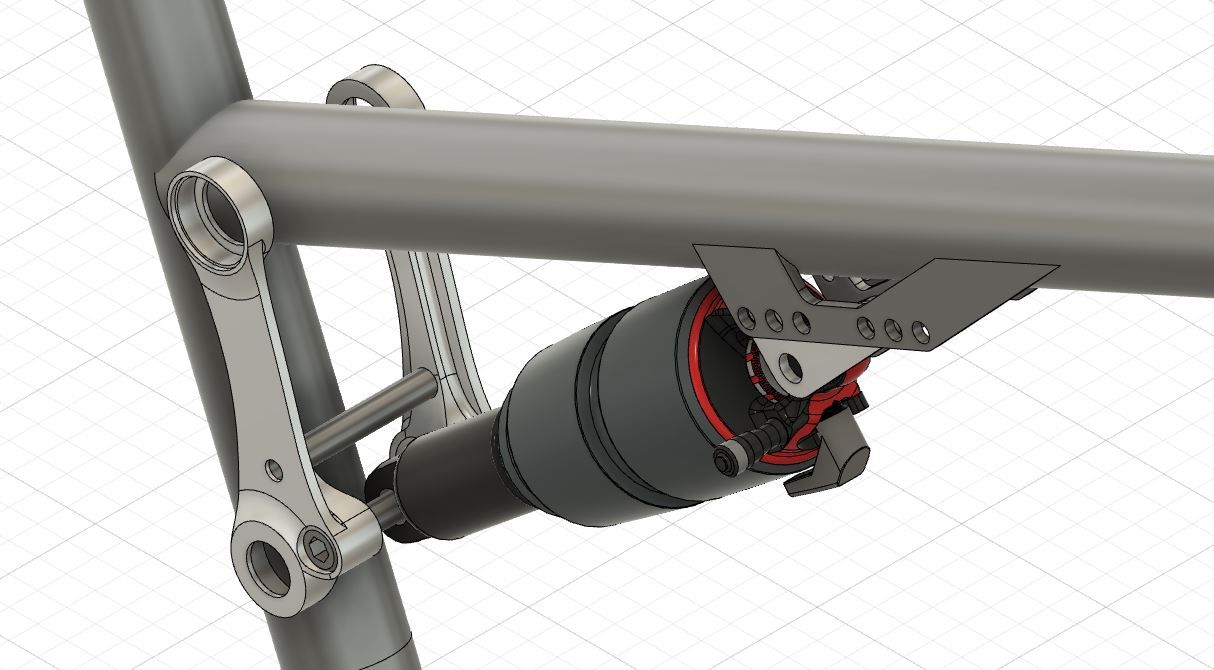

Etwa Mitte Juni war die Kinematik soweit fertig. Parallel habe ich schon mal angefangen im CAD zu zeichnen. Wir haben viel über die Lagerung diskutiert und uns dann am Hinterbau wo das Lager nur sehr wenig dreht für ein Gleitlager entschieden. Ausserdem haben wir bewusst viel Material gespart, auch mit der Gefahr, dass dann in der Testphase wieder verstärkt werden muss.

Um die nötige Reifenfreiheit zu bekommen war klar, dass es ein geknicktes Sitzrohr braucht. Das hat mir etwas Kopfzerbrechen bereitet. Am liebsten hätte ich es gebogen, aber da fehlt mir leider das richtige Werkzeug. Die Geometrie ist komplett auf Sascha und seine Bedürfnisse ausgerichtet.

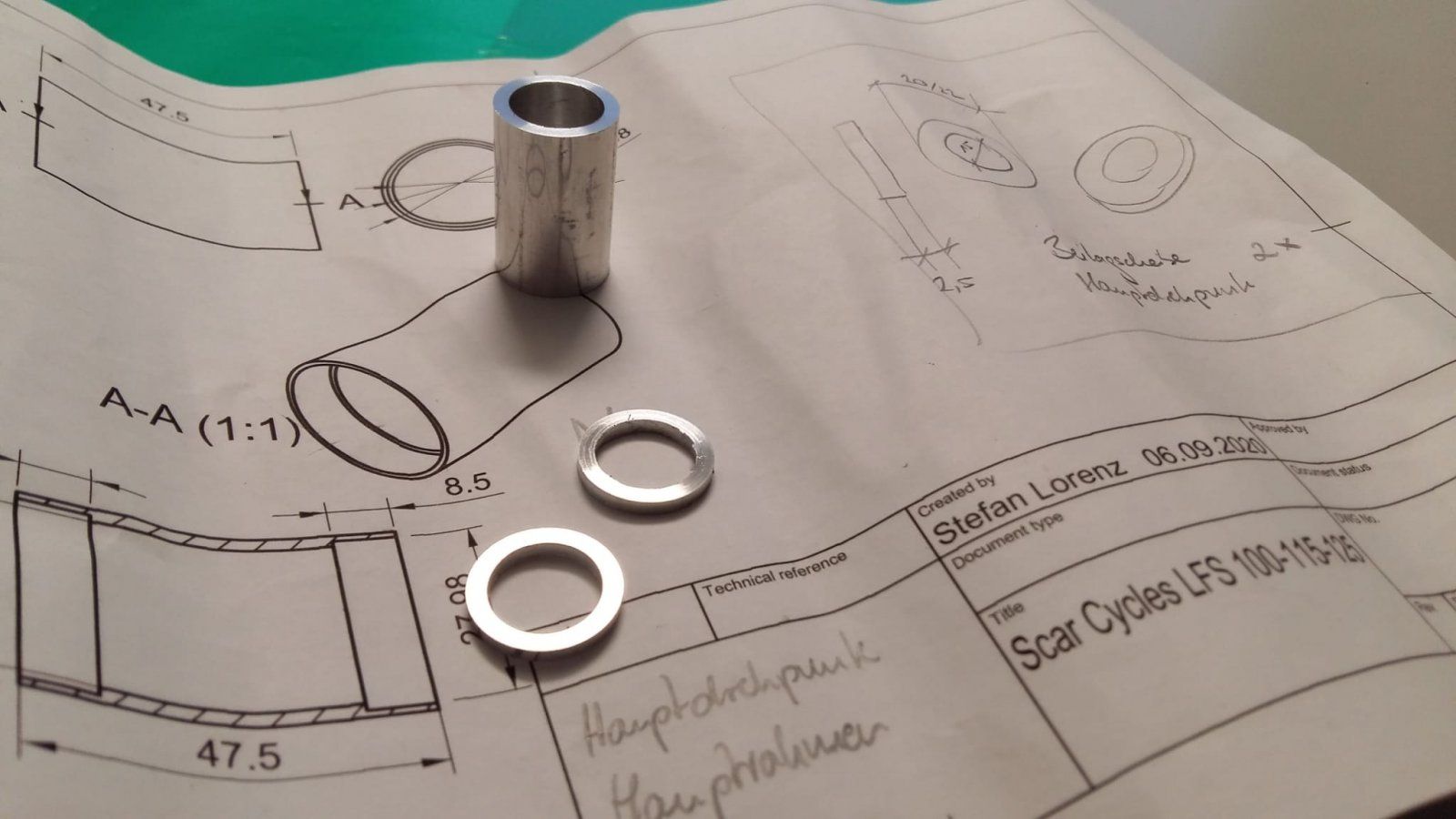

Im Juli wurde mit den Vorbereitungen für den Bau begonnen. Ich habe Material für die Hinterbaulehre und den Rahmen bestellt und Sascha hat die ganzen Büchsen und Halterungen gedreht. Es wurden auch die ersten Teile (Wasserstrahlschneiden und die Wippe) in Auftrag gegeben.

Zuletzt bearbeitet:
Dabei seit
17. September 2016
Punkte Reaktionen
996
Ort
Schweiz
Bike der Woche
Bike der Woche
Im September habe ich mit dem Bau des Hauptrahmens angefangen.

Als erstes stand das geknickte Sitzrohr auf der to do Liste. Ich habe mir eine Lehre gebaut, das Sitzrohr zersägt und wieder zusammen gelötet. Das hat einiges an Zeit gebraucht, aber zum Schluss ganz gut geklappt. Der Rest vom Hauptrahmen ging dann recht fix.




Ende September sind die Wasserstrahlteile und die Wippe eingetroffen.







Hier noch die verlötete Wippe.

Zuletzt bearbeitet:
Dabei seit
17. September 2016
Punkte Reaktionen
996
Ort
Schweiz
Bike der Woche
Bike der Woche
Dann mussten am Hauptrahmen die Drehpunkte ausgesägt werden. Das mit dem Aufspannen auf die Fräse war ne ganz schöne Geschichte,…….😅!

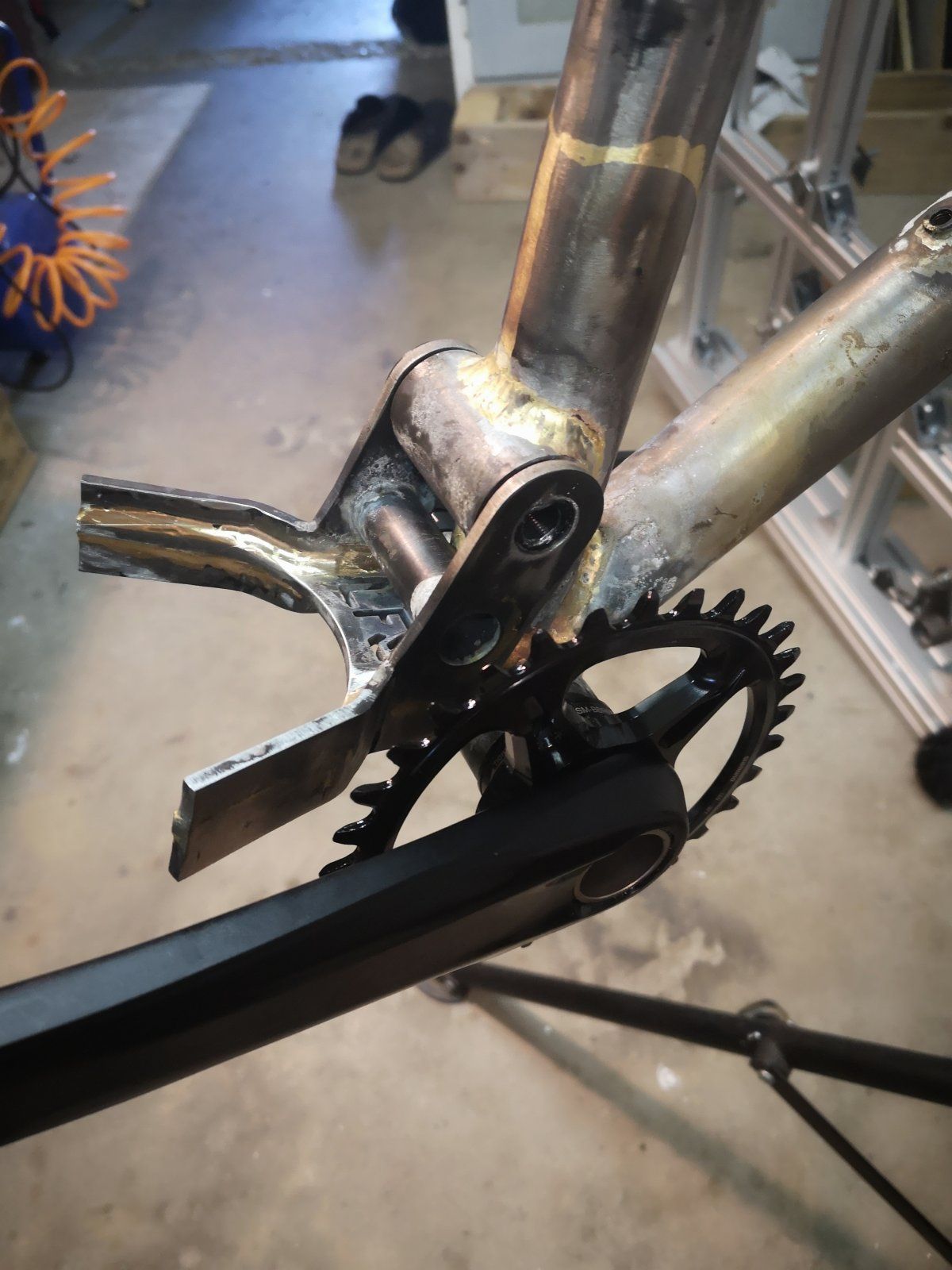

Die Drehpunkte wurden an den Hauptrahmen gelötet.







Dann wurden die Kettenstreben gelötet und das Hinterrad durfte das erste Mal Platz nehmen.




Dabei seit
17. September 2016
Punkte Reaktionen
996
Ort
Schweiz
Bike der Woche
Bike der Woche
Dann gings auf die ersten Testfahrten 🤩

Wir hatten bewusst erst mal auf eine Verbindung der Sitzstreben verzichtet, aber der Hinterbau hatte so viel Flex, dass diese noch eingelötet werden musste. Ausserdem wurde der Yoke am Hauptdrehpunkt und im Bereich der Ausfallenden noch verstärkt.







Im Moment wird das Bike fleissig von Sascha und mir mit viel Freude gefahren, und alles hält :daumen:









Ich hoffe ich konnte hiermit eure Neugier befriedigen.
Ich wünsche euch noch einen schönen Sonntag, rutscht gut ins neue Jahr und bleibt vor allem Gesund in dieser verrückten Zeit.

Gruss Stefan

Dabei seit
9. April 2016
Punkte Reaktionen
1.020
Ort
Sachsen
Bike der Woche
Bike der Woche
Hallo zusammen,

nachdem hier einige Stimmen laut wurden nach einem Aufbau-Thread zu meinem neuen Fully, lasse ich mich nun hiermit breit schlagen und erfülle @Onkel_Bob @3xA @nollak @Lord Shadow @Triturbo @Geisterfahrer und vielleicht noch einigen anderen den Weihnachtswunsch.

...

Hallo @Fotofranke ,
vielen Dank für das Weihnachtsgeschenk :daumen:

Der Rahmen ist richtig schick geworden und irgendwie sieht man auch Deine "Handschrift". Halte uns auf dem Laufenden - ich bin neugierig, wie es (farblich !) weitergeht.

Und sag Bescheid, wenn es in der Galerie "Bike-der-Woche (Vorschläge)" steht - meine Stimme hast Du :daumen:

Gruß
Onkel_Bob

Dabei seit
14. Dezember 2009
Punkte Reaktionen
2.044
Ort
Linkenheim
Sehr geil! Gefällt mir sehr gut vor allem die Brünierung schaut bei nem Stahl Rahmen immer geil aus.

Rahmenlehre find ich auch echt gut! Aktuell beschäftige ich mich im Kopf auch wieder ein bisschen mit nem Selbstbau Projekt aber muss mich glaube erstmal mit dem Löten beschäftigen.

Vielen Dank fürs teilen!

Dabei seit
17. September 2016
Punkte Reaktionen
996
Ort
Schweiz
Bike der Woche
Bike der Woche
Vielen Dank für eure positiven Rückmeldung. :daumen:

Hallo @Fotofranke ,
vielen Dank für das Weihnachtsgeschenk :daumen:

Der Rahmen ist richtig schick geworden und irgendwie sieht man auch Deine "Handschrift". Halte uns auf dem Laufenden - ich bin neugierig, wie es (farblich !) weitergeht.

Und sag Bescheid, wenn es in der Galerie "Bike-der-Woche (Vorschläge)" steht - meine Stimme hast Du :daumen:

Gruß
Onkel_Bob

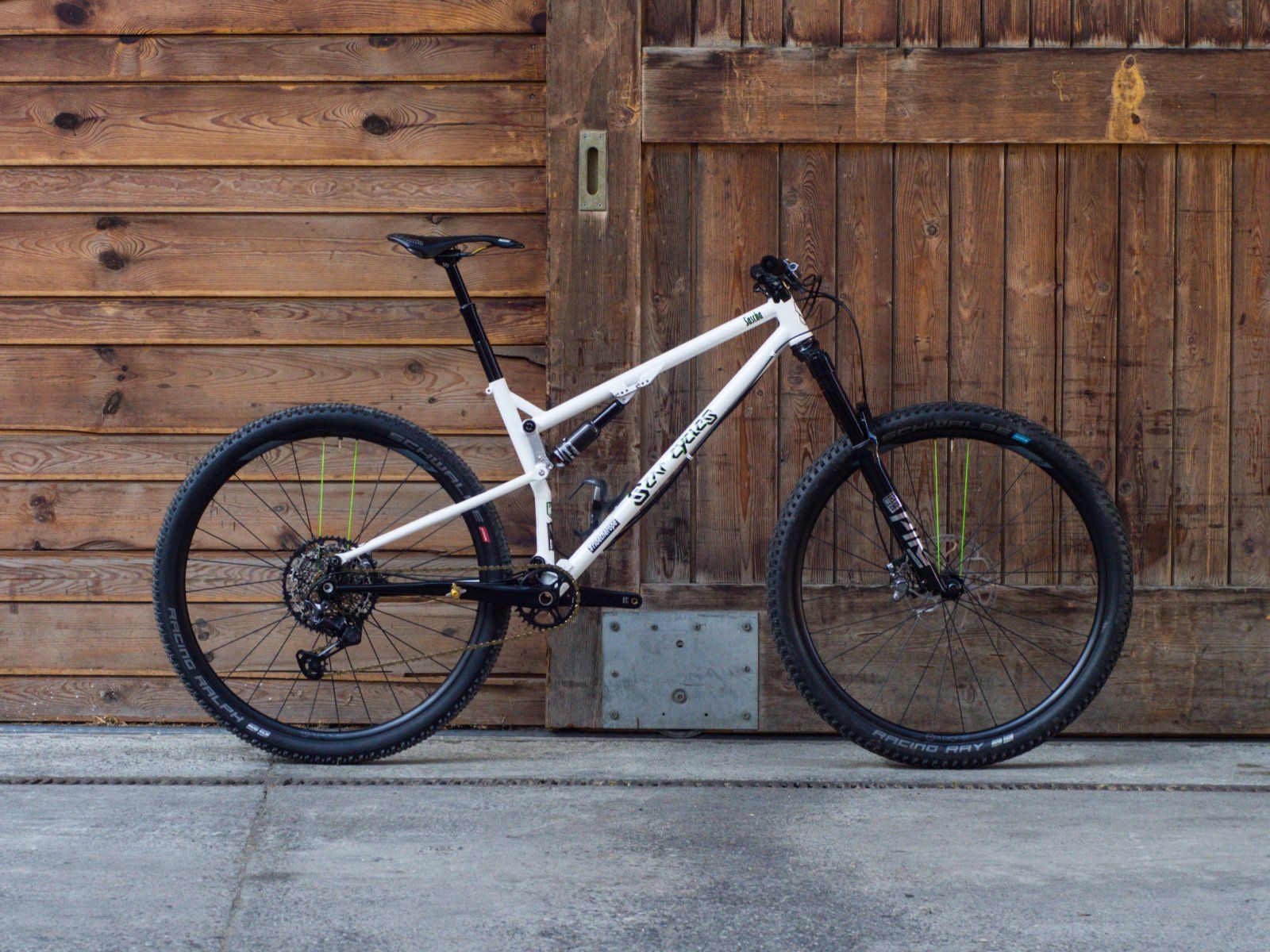

Wenn es Lackiert ist gibt noch mehr Bilder, versprochen.
Da Sascha, dem das Bike dann am Schluss gehört, hier nicht aktiv ist wird es wohl kein Bike der Woche werden,.......! Aber wo sind denn die Bilder von deinem Bike in der Galerie? Da muss ich auch noch meine Stimme abgeben.

Rahmenlehre find ich auch echt gut! Aktuell beschäftige ich mich im Kopf auch wieder ein bisschen mit nem Selbstbau Projekt aber muss mich glaube erstmal mit dem Löten beschäftigen.
Also los, Thread erstellen und ran an den Brenner. 8-)🤩

Dabei seit
9. April 2016
Punkte Reaktionen
1.020
Ort
Sachsen
Bike der Woche
Bike der Woche
Vielen Dank für eure positiven Rückmeldung. :daumen:



Wenn es Lackiert ist gibt noch mehr Bilder, versprochen.
Da Sascha, dem das Bike dann am Schluss gehört, hier nicht aktiv ist wird es wohl kein Bike der Woche werden,.......! Aber wo sind denn die Bilder von deinem Bike in der Galerie? Da muss ich auch noch meine Stimme abgeben.


Also los, Thread erstellen und ran an den Brenner. 8-)🤩

Also das mit dem Sascha mußt Du irgendwie gerade ziehen. So ein Bike der BDW-Fangemeinde zu entziehen - das geht gar nicht.

Bilder von meinem Bike kommen auch noch, aber nicht 2020 ... das kann ja nur schief gehen.

Gruß
Onkel_Bob
