Schaltung verbogen - oder doch Schaltauge??

[woswoasiwos]

Hallo!

Ich bräuchte eure Hilfe!
Heute bin ich bei einer Tour seitlich angeschlagen, nicht wild, aber seitdem funktioniert die Schaltung nicht mehr. Habe mir das ganze angeschaut, leider weiß ich nicht wirklich weiter. Das Schaltauge scheint nicht verbogen zu sein, allerdings ist der "Schaltkörper" nicht parallel zum Schaltauge. Kommt mir aber mehr als komisch vor - was soll da verbogen sein?
Die Kettenlinie ist auf jeden Fall jetzt so schräg, dass die Kette aus dem unteren Röllchen herausspringt, schalten funktioniert nicht mehr richtig.
Ist das Schaltwerk jetzt kaputt, oder geht da noch was?

Hoffe man kann es an den Bildern erkennen.

Danke



[yellow-faggin]

Das Schaltwerk ist ja mal richtig krumm, sieht nach XTR aus?
Das Schaltauge sieht auf jeden Fall grade aus.



[m2000]

Aussehülle ist aus dem Zuganschlag raus, richte erst mal das, dann sieht man weiter...



[woswoasiwos]

Ja, ist XTR (Remedy 9 - 2012)
Beim zweiten Bild wird es ein bisschen zu extrem dargestellt.
Komisch ist nur, dass ich keine Ahnung habe was verbogen sein sollte??



[Heiko_Herbsleb]

Ach. Pfffh ...



[woswoasiwos]

Aussehülle ist aus dem Zuganschlag raus, richte erst mal das, dann sieht man weiter...

Ok!

Hier die Fotos - scheint nicht viel besser zu sein!



[woswoasiwos]

Schaltauge kontrollieren.
Das sieht aber schon stark nach beschädigtem Schaltwerk aus.

Habe leider keine M10 Gewindestange (oder 2. Laufrad) zu Hause.
Werde ich erst morgen kontrollieren können.



[Zaska0]

Habe leider keine M10 Gewindestange (oder 2. Laufrad) zu Hause.
Werde ich erst morgen kontrollieren können.

Wie? Kein zweites Laufrad? Ist das ein Einrad MTB? Vorderrad raus und nachgeschaut. * HUST *



[Wayne_]

Vorderräder passen nicht da 9mm Achsdurchmesser. * HUST *



[woswoasiwos]

Wie? Kein zweites Laufrad? Ist das ein Einrad MTB? Vorderrad raus und nachgeschaut. * HUST *

Vorne Steckachse 15mm - geht nicht rein!
Die "Schnellspannerradeln" meiner Mädls nützen mir auch nichts, ich komme nicht ans Gewinde heran. wie das gehen soll.



[Zaska0]

Vorderräder passen nicht da 9mm Achsdurchmesser. * HUST *

Mein Fehler. Also ich tue buße und geh uns beiden mal eine Packung PullMoll gegen den Husten kaufen.



[hnx]

Der Spalt zwischen Schaltwerk und Schaltauge würde auf ein defektes Schaltwerk hindeuten. Wenns das Schaltauge wäre, dann gäbs den Spalt nicht, weil da ja die ganze Einheit (Schaltwerk am Schaltauge) verbogen wäre.



[garbel]

Hat wohl nicht so gut funktioniert, mit "Shadow" Naja, Schaltwerk verbogen, shit happens. Ich würd das erstmal versuchen, zurückzubiegen.



[Deleted 217913]

Schaltauge und Schaltwerk neu und weiter geht's......
Wenn ich schon das verbogene Schaltwerk tauschen müsste, würde ich natürlich das Schaltauge mit wechseln.



[on any sunday]

JKomisch ist nur, dass ich keine Ahnung habe was verbogen sein sollte??

Hat dir einer erzählt, das sich Schaltwerke nicht verbiegen können? Dass das Teil krumm ist, erkennt man noch schon an dem "umgedrehten L" im Vergleich zum Schaltauge.



[woswoasiwos]

Hat dir einer erzählt, das sich Schaltwerke nicht verbiegen können? Dass das Teil krumm ist, erkennt man noch schon an dem "umgedrehten L" im Vergleich zum Schaltauge.

Naja, klar können sich Schaltwerke verbiegen, da es jedoch im oberen Bereich ist, müsste beim Alukörper irgendwie was kaputt sein oder es sollte wenigsten am Schmutz erkennbar sein .

Aber egal: Bei hibike gibs das Schaltauge um 10€ und ein XT Schaltwerk um 46 € - schon bestellt .
Jetzt muss ich halt mit der alten Kraxe meines Vaters fahren .

@garbel Shadow hat schon "funktioniert", bin nur hängen geblieben.

Danke



[Basti138]

Ich wette es ist die Kette zu kurz oder es hatte zu wenig Kapazität.



[woswoasiwos]

??? Ich steh absolut aufn Schlauch.

Gesendet von meinem GT-I9300 mit Tapatalk



[Basti138]

Ach, oben steht ja, bist hängen geblieben. Vergiss das mit der Kette.
Habs beim ersten mal überlesen.

Weil so siehts eigentlich aus, wenn die Kette zu kurz war - dann ist der Schwenkbereich des Schaltwerks am Anschlag und die Kette spannt sich und es verbiegt die Auge oder Schaltung. Aber wenn du hängen geblieben bist, kennst du ja die Ursache.



[woswoasiwos]

Ok, danke für die Erklärung.
Also das XTR Schaltwerk ist original, die Kette wurde heuer beim Service getauscht.
Grundsätzlich fahre ich beim Trail eher vorne und hinten auf einen großen Kettenblatt, damit mir die Kette nicht runterfällt - scheint ja keine gute Idee zu sein .

Beim besagten Trail bin ich wirklich nur auf der Antriebsseite an einem Wosn (= Seitenwand bei einem schmalen Trail, wo ich kaum Platz habe) hängengeblieben. Hab mich dann mit einem kräftigen Tritt in die Pedale "befreien" können und damit habe ich mein Schaltwerk verbogen -hingelegt hab ich mich aber nicht.



[everywhere.local]

War "Lenker kürzen" schon?



[woswoasiwos]

?? Also ihr gebt mir schon Rätsel auf.

Gesendet von meinem GT-I9300 mit Tapatalk



[Nightons]

Ich habe ein ähnliches Problem, um den genauen Fehler zu finden wollte ich das Schaltauge mal auswechseln und gucken ob es mit einem neuen besser aussieht, aber da geht es los. Ich bekomm das Schaltauge nicht gelöst ich kann die schraube nicht lösen die Gegenseite der Schraube dreht sich einfach mich das ein lösen unmöglich macht. Gibt es da ein Spezielles Werkzeug oder Tipps?



[kuka.berlin]

Ok!

Hier die Fotos - scheint nicht viel besser zu sein!

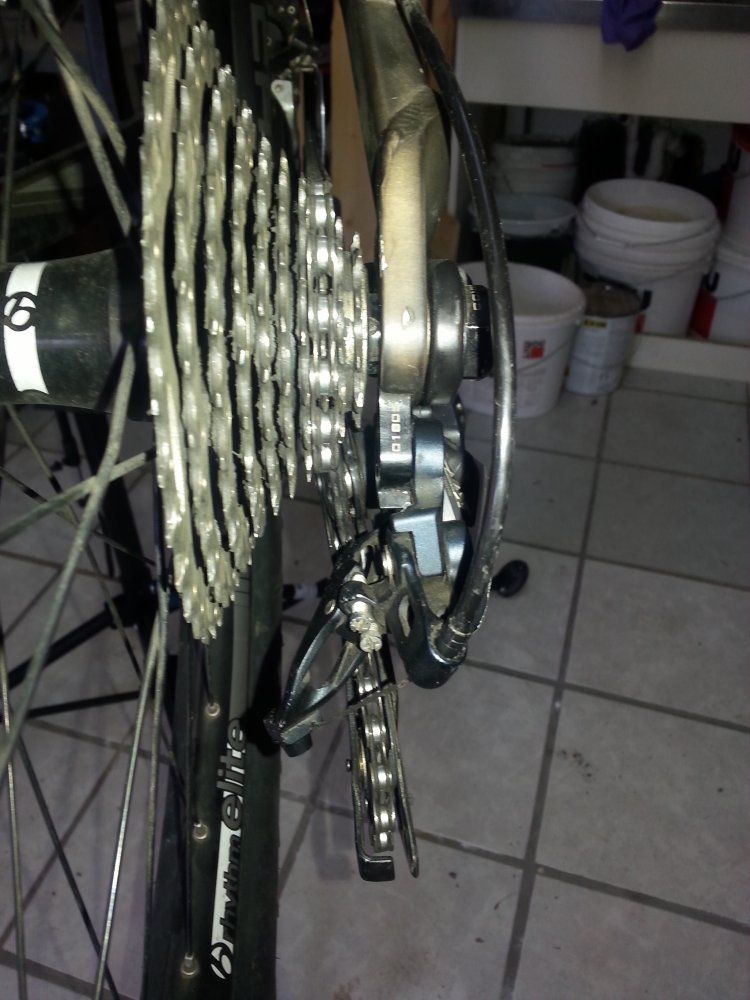

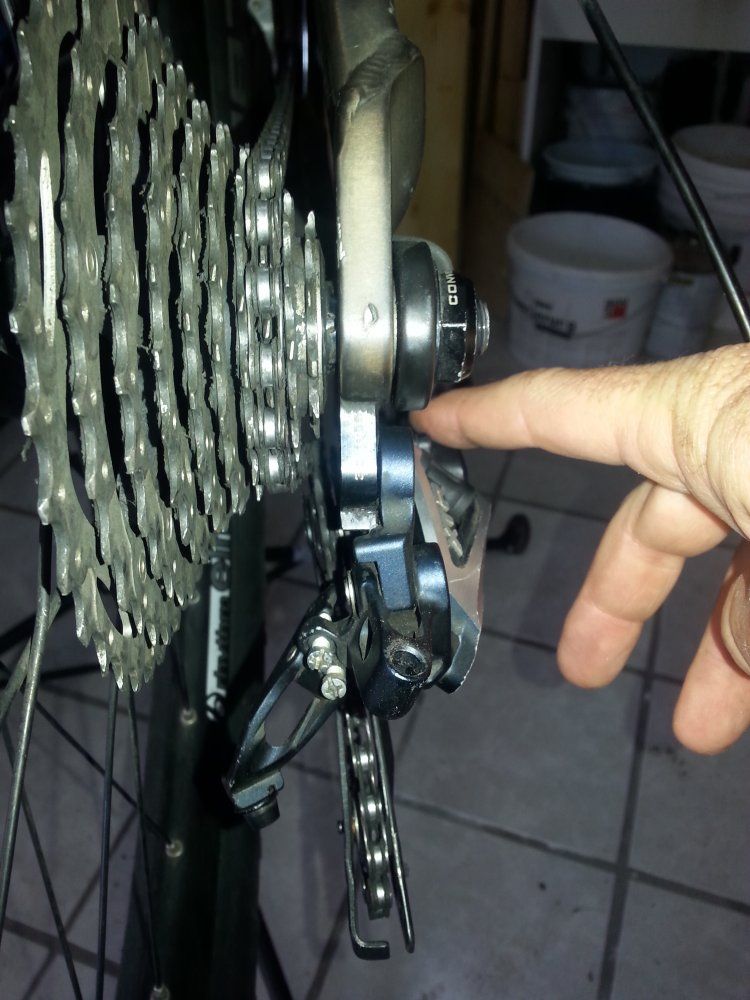

Anhang anzeigen 403807 Anhang anzeigen 403808

Schaut für mich aus, als ob der Ausleger verbogen ist, das Teil gibt es auch einzeln.

Shimano Ersatzteilnummer für "Bracket Axle Unit ":
RD-M980/985 (mit M7x1 Torx-Schraube): Y5XD98130
RD-M981/986 (mit M10x1 Inbus-Schraube): Y5XY98010

Kuka



[woswoasiwos]

Welches Rad? Bei mir ging es ganz eifach mit einem 19 er Schlüssel (glaub ich) - mach mal ei Foto.

Gesendet von meinem GT-I9300 mit Tapatalk
