Shimano Alfine Schalthebel SL-S700 Schaltzug wechseln

Bubba.

Team Eisenlunge
Registriert
10. Februar 2002
Reaktionspunkte
512
Ort
Alzenau
Hallo zusammen,

kann mir jemand auf die Sprünge helfen? Ich habe ein Bike mit Shimano Alfine 11 und Rapidfire SL-S700 Schalthebel. Ich stehe gerade auf dem Schlauch wie ich da beim Wechsel des Schaltzugs vorgehen muss. Habe jetzt ziemlich viel gegurgelt, allerdings nichts passendes gefunden. Bei den normalen Shimano Schalthebeln gibt es ja so eine Kreuzschlitzschraube, in der das Ende vom Schaltzug hängt. Diese muss man dann lösen, um an den Schaltzug zu kommen.



Allerdings sehe ich an dem Schalthebel keine entsprechende Schraube. Nur mehrere kleine Kreuzschlitzschrauben, wovon ich eine mal ganz kühn zu der Befestigung der Ganganzeige verortet habe. Allerdings keine dort, wo man an den Zug kommen könnte? Welche muss ich da lösen?



Shimano-Alfine-Schaltgriff-SL-S7000-8-8-fach-schwarz-8-fach-40194-119905-1481263340.jpeg


Besten Dank für Eure Hilfe! :bier: :)

Zuletzt bearbeitet:
Ist aber genauso vorhandenen.

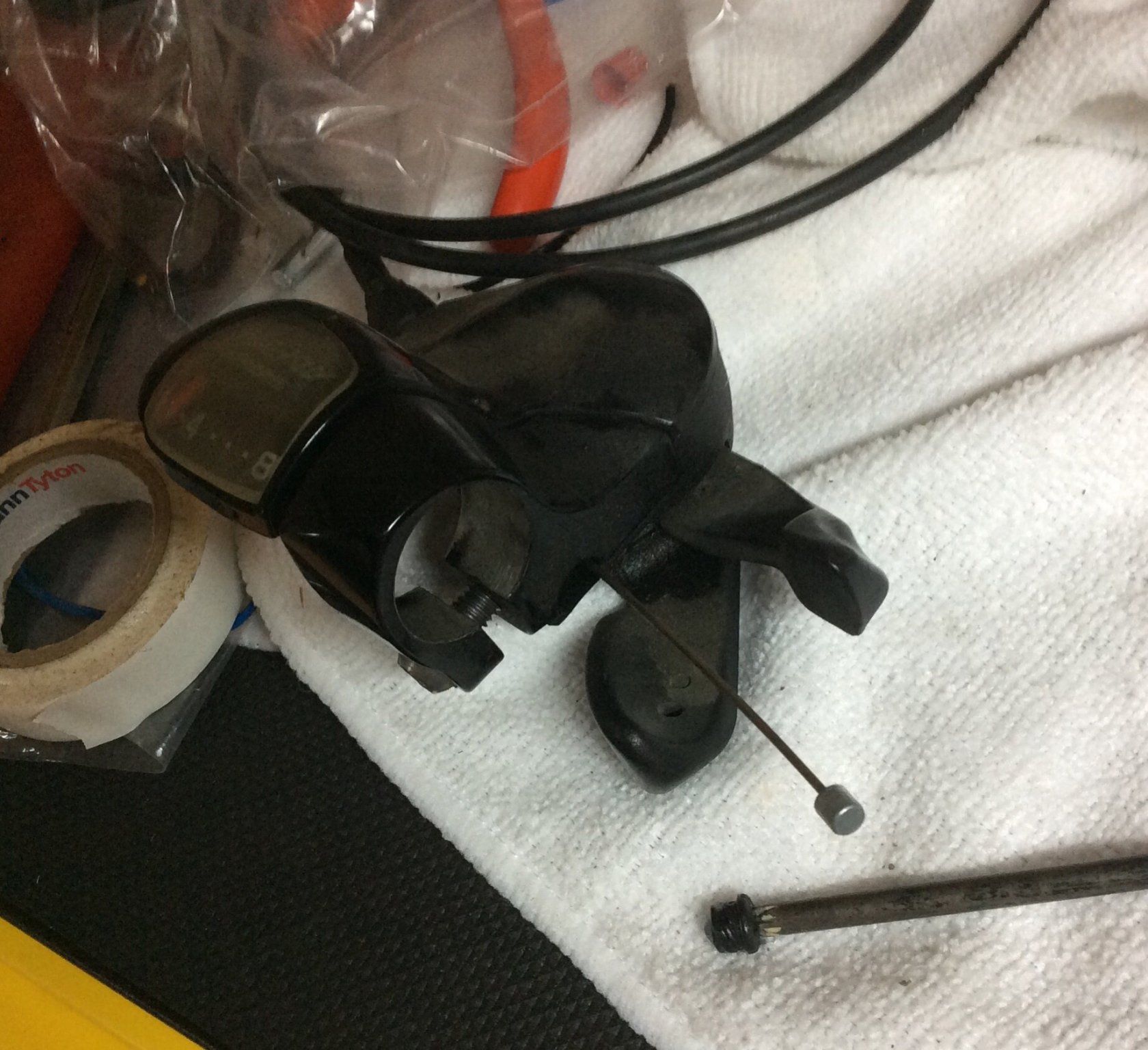

Drück doch mal den großen Hebel etwas zur Seite, dann wirst du schon fündig.


Anhänge

  • DCFC44D2-9407-4CF5-8127-61748DEE0C3D.jpeg
    330,3 KB · Aufrufe: 3.323
