SRAM Kettenlinie mit 1x12 fach und 52er Kassette und 28er Ritzel

[mtbrene]

Hallo Leute,

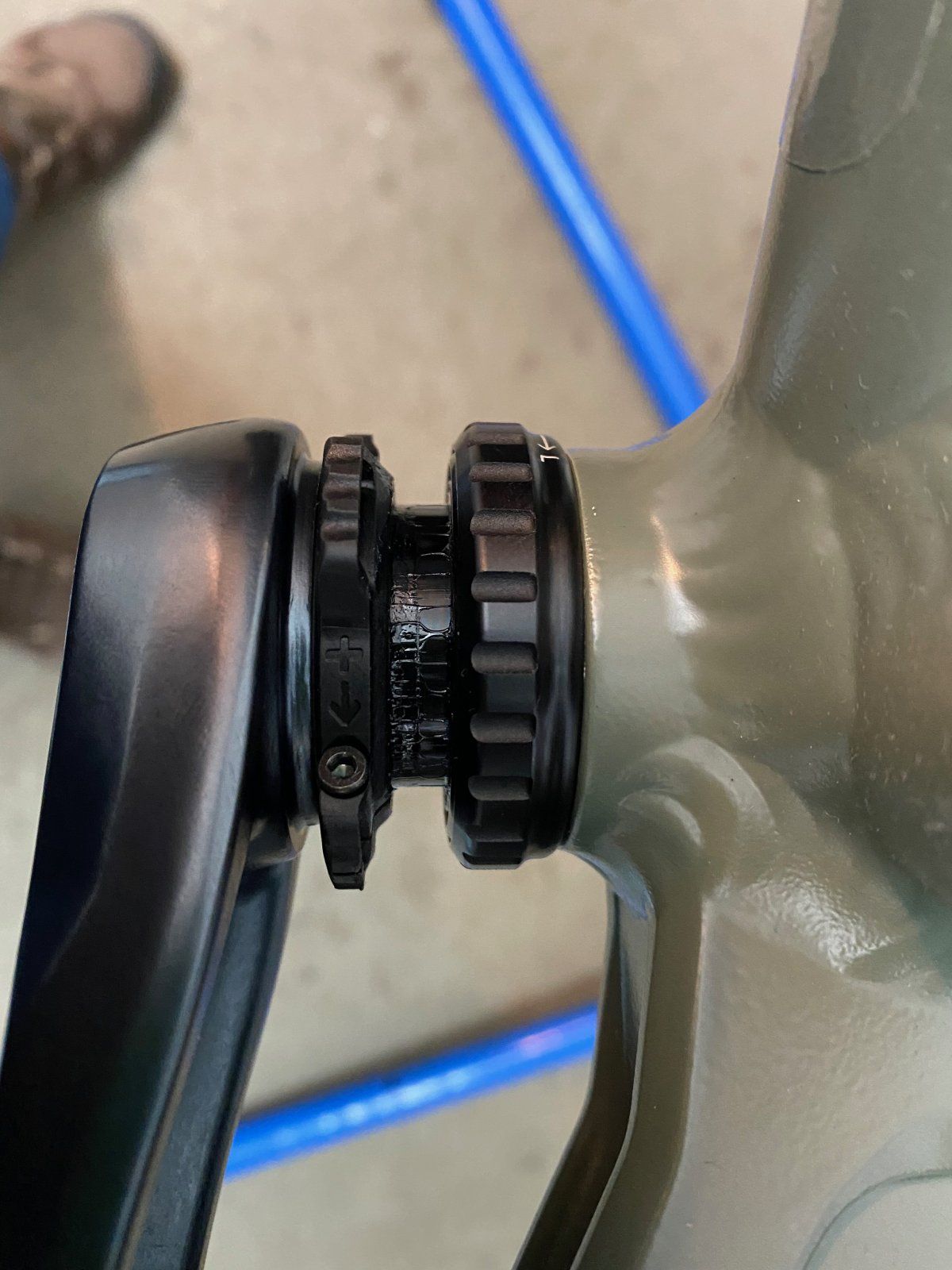

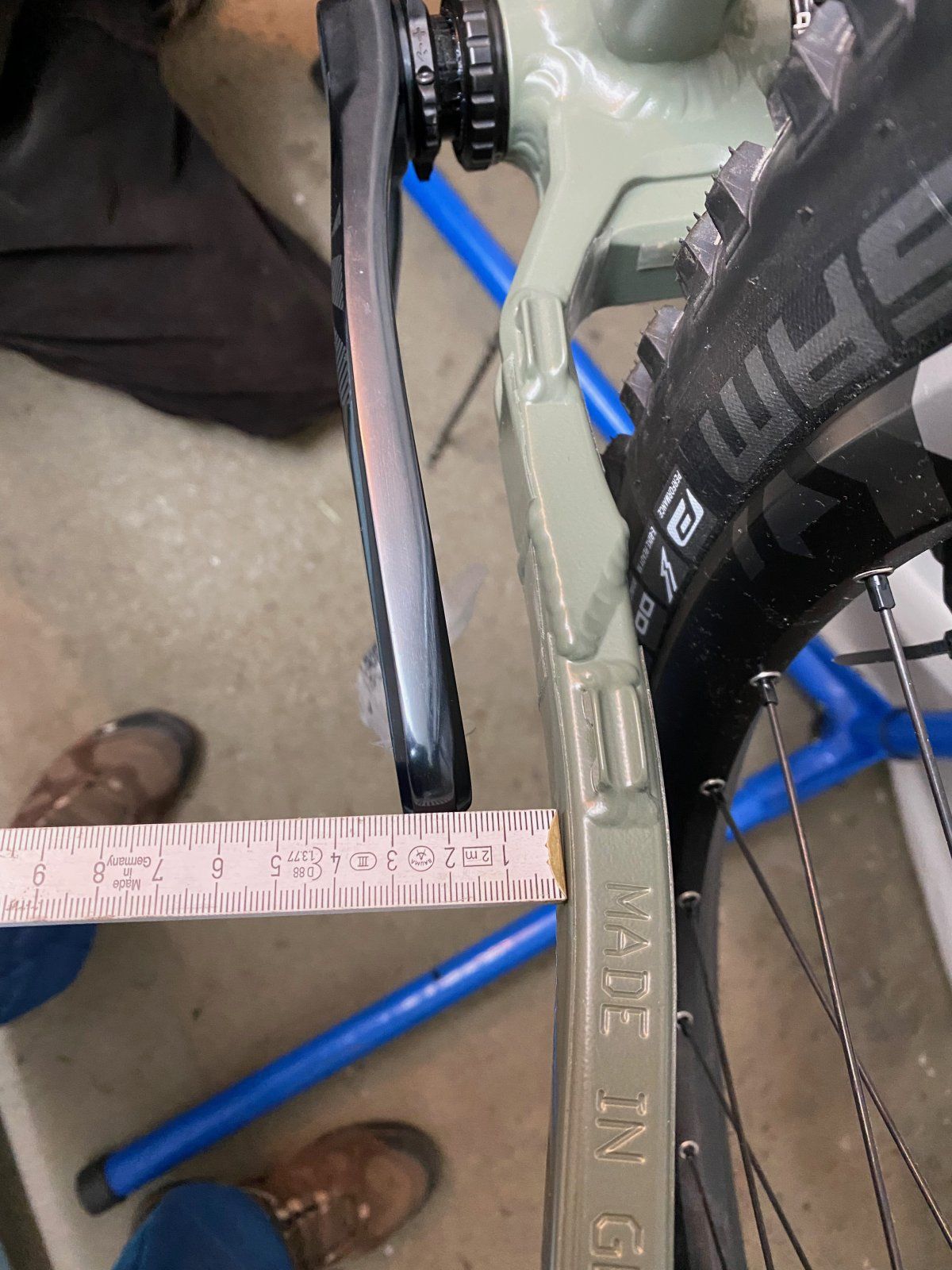

ich bin gerade beim Aufbau meines Bikes und komme mit den Einstellungen nicht so richtig weiter. Auf der Nicht Antriebsseite
habe ich sehr viel Spielraum an der Kurbel. Die Kurbel sitzt sehr weit links damit die Kettenline halbwegs mittig verläuft. Dann
ist aber widerum sehr wenig Platz an der Antriebsseite für die Kurbel. Kann man da einfach einen großen Spacer auf die Nicht Antriebsseite machen? Ich hatte eine ähnliches Problem schon mal an einem Santa Cruz Bronson. Habe dort damit die Kette
nicht runter springt und sauber schaltet eine Non Boost Kurbel statt einer Boost Kurbel verbaut und alles funktionierte wunderbar.
Die Kettenlinie war mit der Non Boost Kurbel viel besser selbst ohne Kettenführung.
...

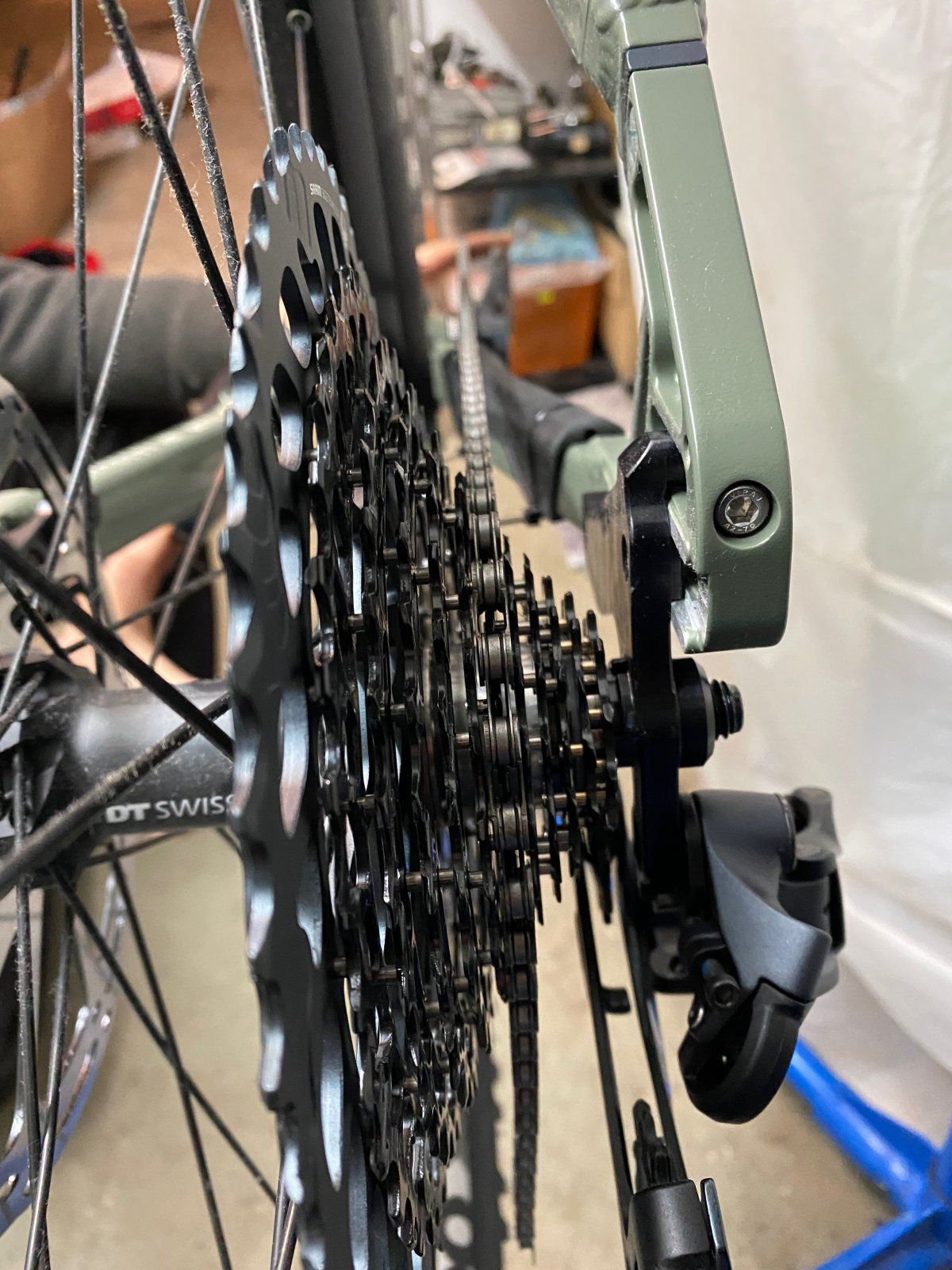

Mache ich einen 3mm Spacer auf die Antriebsseite läuft die Kette extrem schräg aufs größte 52er Ritzel. Kann mir nicht vorstellen das das sauber funktioniert. Kann man die Kurbel so weit nach links versetzt überhaupt noch gut fahren? Bin mir hier nicht sicher ob ich auch hier die Kurbel noch gegen eine Non Boost Kurbel tauschen muss?
(GX Eagle Kurbel 1x12 fach, Wolf Tooth 28er Kettenblatt 3mm Offset, 10-52er SRAM Kassette)

Danke



[ritzel007]

Was ist das für ein Rahmen?



[mtbrene]

Grüße, das ist ein Nicolai GEN Hardtail Aufbau.



[cxfahrer]

Du kannst die Kurbel so weit nach links rücken, wie es technisch und vom Platz für das KB möglich ist, mit nonboost KB. Habe ich auch gemacht - aber ich kenne deine Kurbel und deinen Rahmen nicht.

Ich wusste garnicht, dass es außer bei RF und Shimano nun auch bei SRAM boost und nonboost Kurbeln gibt, das war früher nicht so.

Ziemlich sicher wird das aber auch mit boost KB funktionieren, auch wenn es gruselig schräg läuft. Ist heutzutage gerne so vorgesehen.
Aber warum fragst du da nicht den Hersteller des Rahmens?



[mtbrene]

Du kannst die Kurbel so weit nach links rücken, wie es technisch und vom Platz für das KB möglich ist, mit nonboost KB. Habe ich auch gemacht - aber ich kenne deine Kurbel und deinen Rahmen nicht.

Ich wusste garnicht, dass es außer bei RF und Shimano nun auch bei SRAM boost und nonboost Kurbeln gibt, das war früher nicht so.

Ziemlich sicher wird das aber auch mit boost KB funktionieren, auch wenn es gruselig schräg läuft. Ist heutzutage gerne so vorgesehen.
Aber warum fragst du da nicht den Hersteller des Rahmens?

Grüße

der Hersteller sagt ich brauche eine
Boost Kurbel bzw. Boost Kettenblatt.
Ein Offset der Kettenlinie über das Kettenblatt justiert und sollte 3mm Versatz haben.

Gekauft habe ich dann eine SRAM GX Eagle DUB 1x12 fach Kurbel Boost.

SRAM GX Eagle DUB DM 12-fach Kurbelgarnitur

Die GX Eagle DUB DM 12-fach Kurbelgarnitur von SRAM bedeutet einen sorgenfreien Antrieb Die SRAM GX Eagle Kurbelgarnitur mit Direct-Mount-Aufnahme und geschmiedeten Aluminiumkurbeln ist für 12-fach-Antriebe konzipiert. Mit einer Kettenlinie von 49 mm

www.bike-components.de

War mir halt nur unsicher weil die Kurbel so weit links ist. Muss da mal schauen ob ich da einen so großen Spacer finde.



[cxfahrer]

Wenn ein nonboost KB bei der korrekt ausgerichteten GX noch Platz zur Strebe hat, würde ich das auf jeden Fall einbauen. Wie gesagt, habe ich an meinem Hardtail mit X1-Truvativ Kurbel auch so.



[F-B-W]

Grüße

der Hersteller sagt ich brauche eine
Boost Kurbel bzw. Boost Kettenblatt.
Ein Offset der Kettenlinie über das Kettenblatt justiert und sollte 3mm Versatz haben.

Gekauft habe ich dann eine SRAM GX Eagle DUB 1x12 fach Kurbel Boost.

SRAM GX Eagle DUB DM 12-fach Kurbelgarnitur

Die GX Eagle DUB DM 12-fach Kurbelgarnitur von SRAM bedeutet einen sorgenfreien Antrieb Die SRAM GX Eagle Kurbelgarnitur mit Direct-Mount-Aufnahme und geschmiedeten Aluminiumkurbeln ist für 12-fach-Antriebe konzipiert. Mit einer Kettenlinie von 49 mm

www.bike-components.de

War mir halt nur unsicher weil die Kurbel so weit links ist. Muss da mal schauen ob ich da einen so großen Spacer finde.

Hast du das nach Bedienungsanleitung eingebaut? Als Shimano-Fahrer habe ich zwar wenig Ahnung von SRAM, aber ich glaube da ist auf der Antriebsseite ein 4.5mm Spacer vorgesehen.
Schau sonst mal hier https://www.sram.com/en/service/models/fc-gx-1-c1



[mtbrene]

Wenn ein nonboost KB bei der korrekt ausgerichteten GX noch Platz zur Strebe hat, würde ich das auf jeden Fall einbauen. Wie gesagt, habe ich an meinem Hardtail mit X1-Truvativ Kurbel auch so.

Ich habe dieses Kettenblatt:

Wolf Tooth Components Direct Mount Boost Kettenblatt für SRAM

Mit dem Wolf Tooth Components SRAM Kettenblatt ersetzt Du Deine Spider-Kettenblatt-Kombination durch ein einziges, leichtes und hochfestes Kettenblatt. Spezifikationen:Einsatzbereich:Cross Country, All MountainBefestigung:SRAM Direct MountZähne:28 Z

www.bike-components.de

Dieses gibt es noch in der Version 0mm Offset.

Wolf Tooth Components Direct Mount Kettenblatt für SRAM BB30

Mit dem Wolf Tooth Components SRAM Kettenblatt ersetzt Du Deine Spider-Kettenblatt-Kombination durch ein einziges, leichtes und hochfestes Kettenblatt. Spezifikationen:Einsatzbereich:Cross Country, All MountainBefestigung:SRAM Direct MountZähne:26 Z,

www.bike-components.de

Bin mir nicht sicher ob das heißt das es Non Boost ist und etwas mehr nach innen zum Rahmen wär? Dann wäre das vielleicht die bessere Wahl gewesen.



[mtbrene]

Hast du das nach Bedienungsanleitung eingebaut? Als Shimano-Fahrer habe ich zwar wenig Ahnung von SRAM, aber ich glaube da ist auf der Antriebsseite ein 4.5mm Spacer vorgesehen.
Schau sonst mal hier https://www.sram.com/en/service/models/fc-gx-1-c1

Das habe ich auch gesehen. Da wäre die Kurbel dann zwar schön mittig aber die Kettenlinie auf das große
52er Ritzel so extrem schräg.



[dopero]

Grüße

der Hersteller sagt ich brauche eine
Boost Kurbel bzw. Boost Kettenblatt.
Ein Offset der Kettenlinie über das Kettenblatt justiert und sollte 3mm Versatz haben.

Gekauft habe ich dann eine SRAM GX Eagle DUB 1x12 fach Kurbel Boost.

SRAM GX Eagle DUB DM 12-fach Kurbelgarnitur

Die GX Eagle DUB DM 12-fach Kurbelgarnitur von SRAM bedeutet einen sorgenfreien Antrieb Die SRAM GX Eagle Kurbelgarnitur mit Direct-Mount-Aufnahme und geschmiedeten Aluminiumkurbeln ist für 12-fach-Antriebe konzipiert. Mit einer Kettenlinie von 49 mm

www.bike-components.de

War mir halt nur unsicher weil die Kurbel so weit links ist. Muss da mal schauen ob ich da einen so großen Spacer finde.

Im Link steht doch ganz klar:

Mit einer Kettenlinie von 49 mm ist sie für Non-Boost-Mountainbike-Rahmen vorgesehen.

Und warum nicht einfach mal die Kettenlinie ausmessen? Boost sollte 52 mm haben. Wenn die in dem Bereich ist, alles gut.



[cxfahrer]

Bei SRAM direct mount gibt es afaik:

• 0mm für BB30 boost
• 3mm für boost
• 6mm für nonboost

Ob DUB nun als BB30 zählt, keine Ahnung.



[mtbrene]

Im Link steht doch ganz klar:


Und warum nicht einfach mal die Kettenlinie ausmessen? Boost sollte 52 mm haben.

Ja, das mit den 52mm Boost Kettenlinie kommt aktuell hin. Mein Gedanke war jetzt das ich mit einem 0 mm Offset Kettenblatt die Kurbel mit 2 kleinen Spacern schön mittig bekomme bei gleichbleibender Kettenlinie. Außerdem könnte ich die Kettenlinie dadurch auch noch variabler einstellen.
Noch kann ich das Kettenblatt umtauschen. So muss ich aber warscheinlich mit einem 7,5mm Spacer auf der Nicht Antriebsseite leben.



[mtbrene]

Bei SRAM direct mount gibt es afaik:

• 0mm für BB30 boost
• 3mm für boost
• 6mm für nonboost

Ob DUB nun als BB30 zählt, keine Ahnung.

Jo, genau das habe ich mich auch gefragt. Das ist bestimmt der Haken an der Sache.. Das BB30 Wolf Tooth Kettenblatt mit 0mm Offset geht da bestimmt nicht..



[dopero]

Ja, das mit den 52mm Boost Kettenlinie kommt aktuell hin. Mein Gedanke war jetzt das ich mit einem 0 mm Offset Kettenblatt die Kurbel mit 2 kleinen Spacern schön mittig bekomme bei gleichbleibender Kettenlinie.

Ob die Kurbel mittig ist würde ich aber nicht am Abstand zu den Kettenstreben festmachen. Die sind häufig nicht symmetrisch. Ich würde da auch zur Rahmenmitte messen.



[cxfahrer]

Na doch, das 0mm wäre dann ja Boost. Aber wenn das 3mm als nonboost gilt, da wie BB30, dann ist mit 49mm doch alles ok?
Du hast halt noch die Option auf 6mm nonboost, falls du mit ordentlich ausgerichteter Kurbel immer noch 5mm Abstand hast.



[mtbrene]

Es wird wohl erstmal der 7,5mm Spacer auf der linken Seite werden. Und dann kann ich nur hoffen das die Kettenlinie mir keine springende Kette bringt. Aber schon mal besten Dank für eure Infos, ich werde mal berichten wie es läuft



[F-B-W]

Das habe ich auch gesehen. Da wäre die Kurbel dann zwar schön mittig aber die Kettenlinie auf das große
52er Ritzel so extrem schräg.

Und mit dem 4.5mm Spacer auf der Antriebsseite ist die Kettenlinie 52mm, also so wie von SRAM vorgesehen? Dann passt ja alles und müsste funktionieren.

Es wird wohl erstmal der 7,5mm Spacer auf der linken Seite werden. Und dann kann ich nur hoffen das die Kettenlinie mir keine springende Kette bringt. Aber schon mal besten Dank für eure Infos, ich werde mal berichten wie es läuft

7.5mm? Meinst du 4.5mm? Ausserdem, wenn du den Spacer auf der linken Seite, also der nicht Antriebsseite, und nicht wie von SRAM vorgesehen auf der rechten Seite montierst, der Antriebsseite, reduzierst du den Kettenschräglauf auf dem 52er Ritzel.



[mtbrene]

Und mit dem 4.5mm Spacer auf der Antriebsseite ist die Kettenlinie 52mm, also so wie von SRAM vorgesehen? Dann passt ja alles und müsste funktionieren.


7.5mm? Meinst du 4.5mm? Ausserdem, wenn du den Spacer auf der linken Seite, also der nicht Antriebsseite, und nicht wie von SRAM vorgesehen auf der rechten Seite montierst, der Antriebsseite, reduzierst du den Kettenschräglauf auf dem 52er Ritzel.

Auf der Antriebsseite habe ich keinen Spacer drauf. Würde ich dort einen dran machen würde die Kette extrem schräg auf das 52er laufen. So mache ich jetzt nur einen auf die Nicht Antriebsseite drauf. Bin mir nur jetzt nicht sicher ob das 4,5mm reichen. Sieht mir nach mehr aus.



[ritzel007]

Grüße, das ist ein Nicolai GEN Hardtail Aufbau.

Hat der 73 mm Tretlagerbreite und Boost / 148 mm Hinterbau?



[mtbrene]

Hat der 73 mm Tretlagerbreite und Boost / 148 mm Hinterbau?

Korrekt, das sind die Maße.



[F-B-W]

Auf der Antriebsseite habe ich keinen Spacer drauf. Würde ich dort einen dran machen würde die Kette extrem schräg auf das 52er laufen. So mache ich jetzt nur einen auf die Nicht Antriebsseite drauf. Bin mir nur jetzt nicht sicher ob das 4,5mm reichen. Sieht mir nach mehr aus.

Also du hast die Kurbel ohne den vorgesehenen Spacer auf der rechten Seite montiert, wodurch alles weiter links sein sollte, und trotzdem eine Kettenlinie von 52mm? Irgendwas stimmt da nicht. Bei Montage nach Anleitung müsste die Kettenlinie 52mm betragen.



[cxfahrer]

Ich finde den Arbeitsansatz völlig falsch. Als ich damals mein Hardtail aufgebaut habe, habe ich erstmal die Kurbel mittig montiert, und dann geschaut welches Offset beim KB noch passt, und es dann gekauft. War zwar GXP, da geht nur mit oder ohne Boost, aber wenn DUB wie BB30 ist, gilt das doch umso eher, da ja drei Offsets zur Auswahl stehen.



[mtbrene]

Also du hast die Kurbel ohne den vorgesehenen Spacer auf der rechten Seite montiert, wodurch alles weiter links sein sollte, und trotzdem eine Kettenlinie von 52mm? Irgendwas stimmt da nicht. Bei Montage nach Anleitung müsste die Kettenlinie 52mm betragen.

ok, genau das muss ich noch einmal ganz genau messen. Hätte gedacht es wären 52mm gewesen. Auf jeden Fall ist jetzt kein Spacer Antriebsseitig drin. Aber wenn ich da 4,5mm einen rein mache läuft die Kette bestimmt schon auf dem 3. Ritzel von unten gerade.



[mtbrene]

Ich finde den Arbeitsansatz völlig falsch. Als ich damals mein Hardtail aufgebaut habe, habe ich erstmal die Kurbel mittig montiert, und dann geschaut welches Offset beim KB noch passt, und es dann gekauft. War zwar GXP, da geht nur mit oder ohne Boost, aber wenn DUB wie BB30 ist, gilt das doch umso eher, da ja drei Offsets zur Auswahl stehen.

Ich dachte auch erst das ich das BB30 Kettenblatt mit 0mm Offset nehmen könnte. Aber ich denke das
Maß stimmt da nicht überein für die Aufnahme. Im Shop sieht es aus als ob das BB30 kleinere Aufnahme hat wie das DUB. Wäre das gleich wäre es natürlich super. Aber ich denke das passt leider nicht.



[PORTEX77]

Der Spacer kommt nach rechts.
Dann ist die Kurbel auch nicht so weit links.
Und wenn dir die Kettenlinie mit 3mm offset nicht taugt, versuchst 6mm offset, oder was von Garbaruk, da ist das 28er kb nochmal im offset optimiert gegen Schräglauf in den leichten Gängen.
0mm offset kommt weiter nach außen, das willst du ja grad nicht, so wie es sich anhört.

Edit: das was @cxfahrer sagt
