Steuersatz: Spalt zwischen Konus und Lager

Dabei seit
24. März 2018
Punkte Reaktionen
1
Ort
Jena
Nabend,

Ich habe heute angefangen einen Rahmen aufzubauen und bin mir beim Steuersatz nicht ganz sicher.

Ich habe einen Cane Creek 40 verbaut - IS52/40 Untersatz.
Den Gabelkonus habe ich bis zum „Anschlag“ auf den Gabelschaft (richtigherum) aufgeschlagen und wenn ich das Lager drauf lege, sitzt alles so wie es soll.

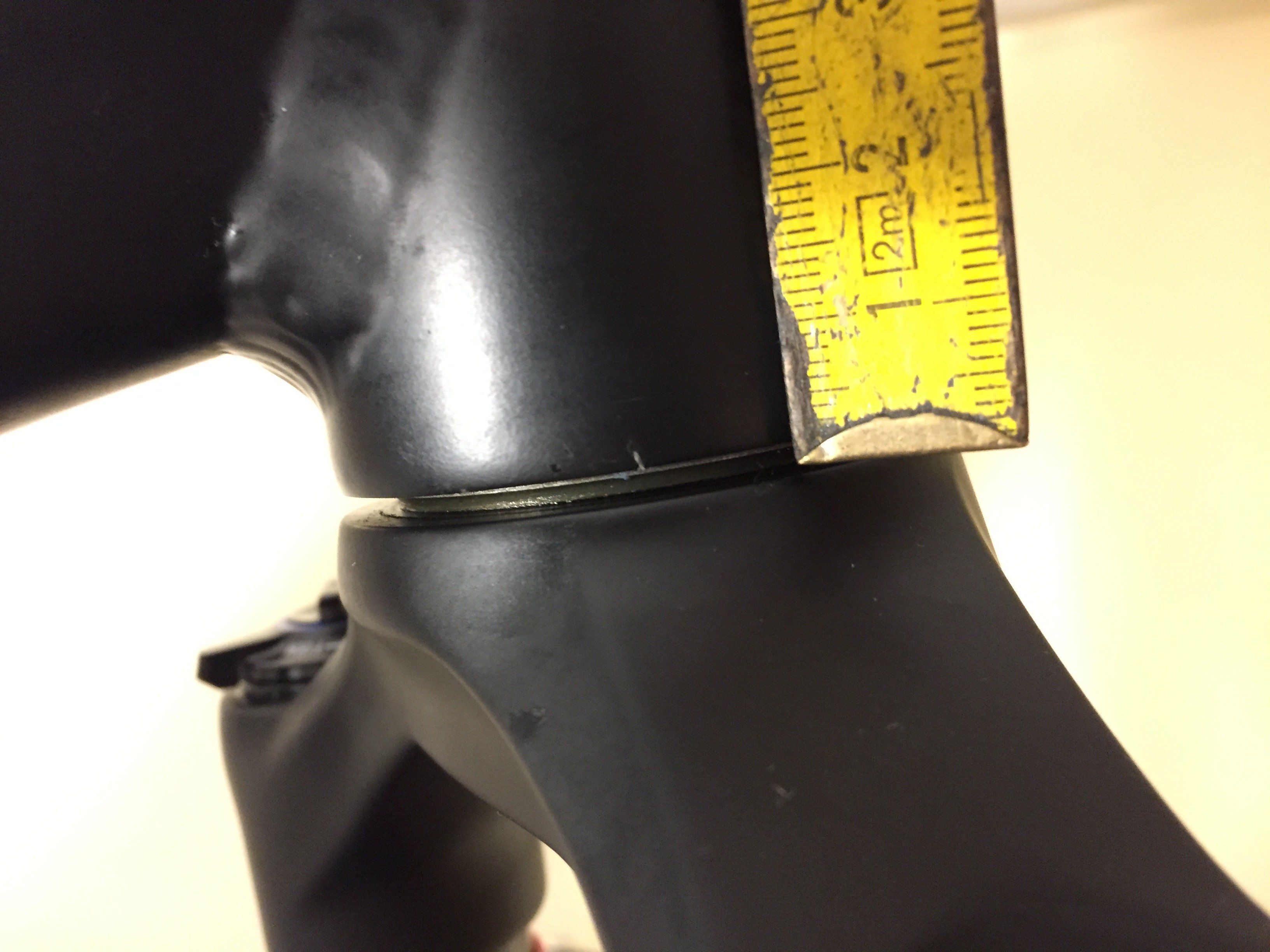

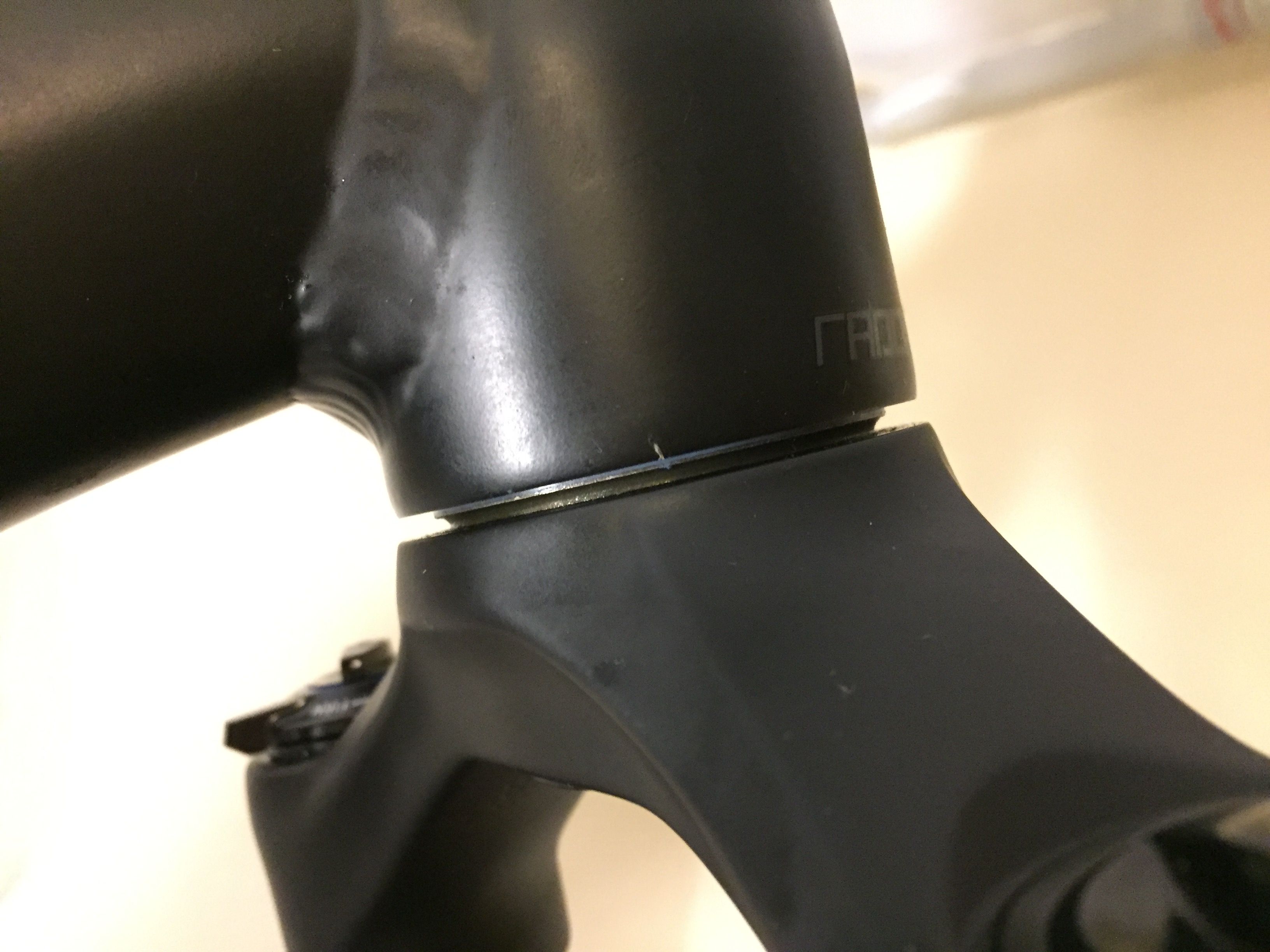

Jedoch im eingebauten Zustand ist zwischen Rahmen und Crown ein Spalt von ca. 2mm. (Siehe Bilder)
Muss das so? Ich mein die Dichtlippe vom Konus und ordentlich Fett wird das schon dicht halten, aber sieht halt nicht so schön wie in jedem YouTube Video aus.

Ich hatte es auch probeweise mit dem alten Lager probiert, aber der Spalt war immer noch da :/

Freu mich auf eure Hilfe,
Danke!

Cheers, Franz


Anhänge

  • BF979ED2-C3F9-4EC4-AFBE-887D28F9B344.jpeg
    989,3 KB · Aufrufe: 477
  • FC016475-CBC3-4AD9-8484-FC34E8210AFB.jpeg
    733,2 KB · Aufrufe: 384

---

sun is shinning
Dabei seit
16. Juli 2011
Punkte Reaktionen
8.066
Ort
Allgäu
Gehört der Konus vielleicht doch anders herum drauf und die Dichtung muß ebenfalls anders herum eingebaut werden?! Das wäre die einzige Möglichkeit noch. Ansonsten liegt das halt einfach am Rahmen.

Dabei seit
7. März 2008
Punkte Reaktionen
7.756
Ort
Wien
Ein Bild wo der Rahmen nicht draufsteckt u. ein Bild wo nur das Lager am Konus liegt währe nicht schlecht . Schaut auf den Bildern oben das Lager aus dem Rahmen raus ?


HTWolfi

Schönwetterfahrer
Dabei seit
14. Januar 2008
Punkte Reaktionen
2.430
Ort
Steinbrüchlein
Da passt vermutlich der Lagersitz im Rahmen nicht, ist nicht tief genug. Kannst ja mal nachmessen.




Ich mein die Dichtlippe vom Konus und ordentlich Fett wird das schon dicht halten
Da Lager und Konus zusammenpassen ist das kein Problem. Der Spalt ist ja unterhalb und somit nur ein optisches »Problem«.


Anhänge

  • upload_2018-11-23_8-6-29.png
    21,8 KB · Aufrufe: 1.347

Heiko_Herbsleb

Ich hab Dich lieb.
Dabei seit
26. Januar 2015
Punkte Reaktionen
1.955
Fällt das eigentlich (fast) nur mir auf daß der TE hier wohl einen sogenannten Negativkonus :D auf die Gabel geschlagen zu haben scheint?
Er behauptet ja schließlich
... auf den Gabelschaft (richtigherum) aufgeschlagen ...
Die Fotos sprechen aber eine andere Sprache.
Gut, ist vielleicht nur eine perspektivische Verzerrung :lol:

Zuletzt bearbeitet:
Dabei seit
24. März 2018
Punkte Reaktionen
1
Ort
Jena
Moin,

Das Lager liegt eigentlich richtig im Rahmen, weil noch gut 1-2mm Platz bis Rahmenkante ist.

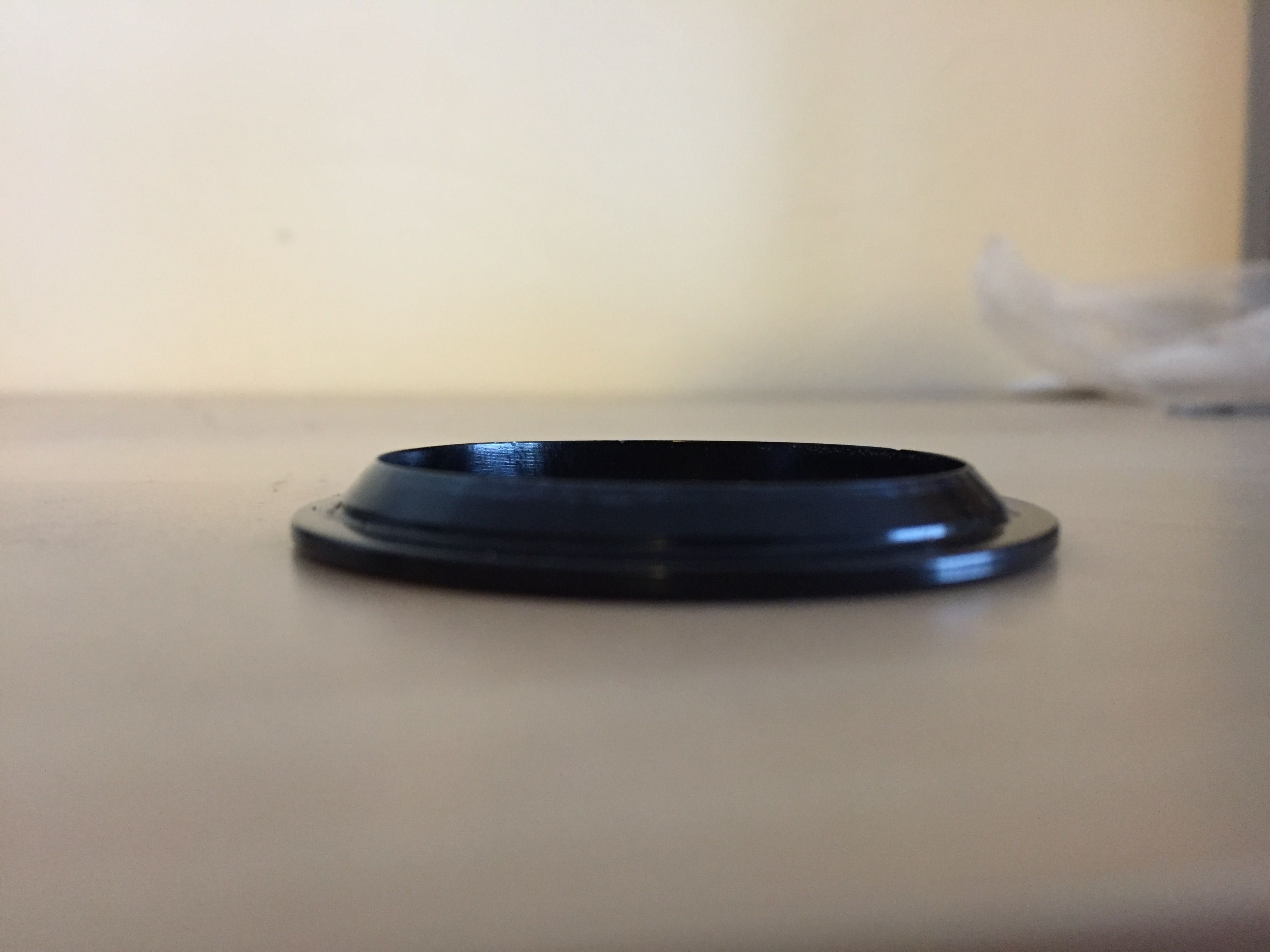

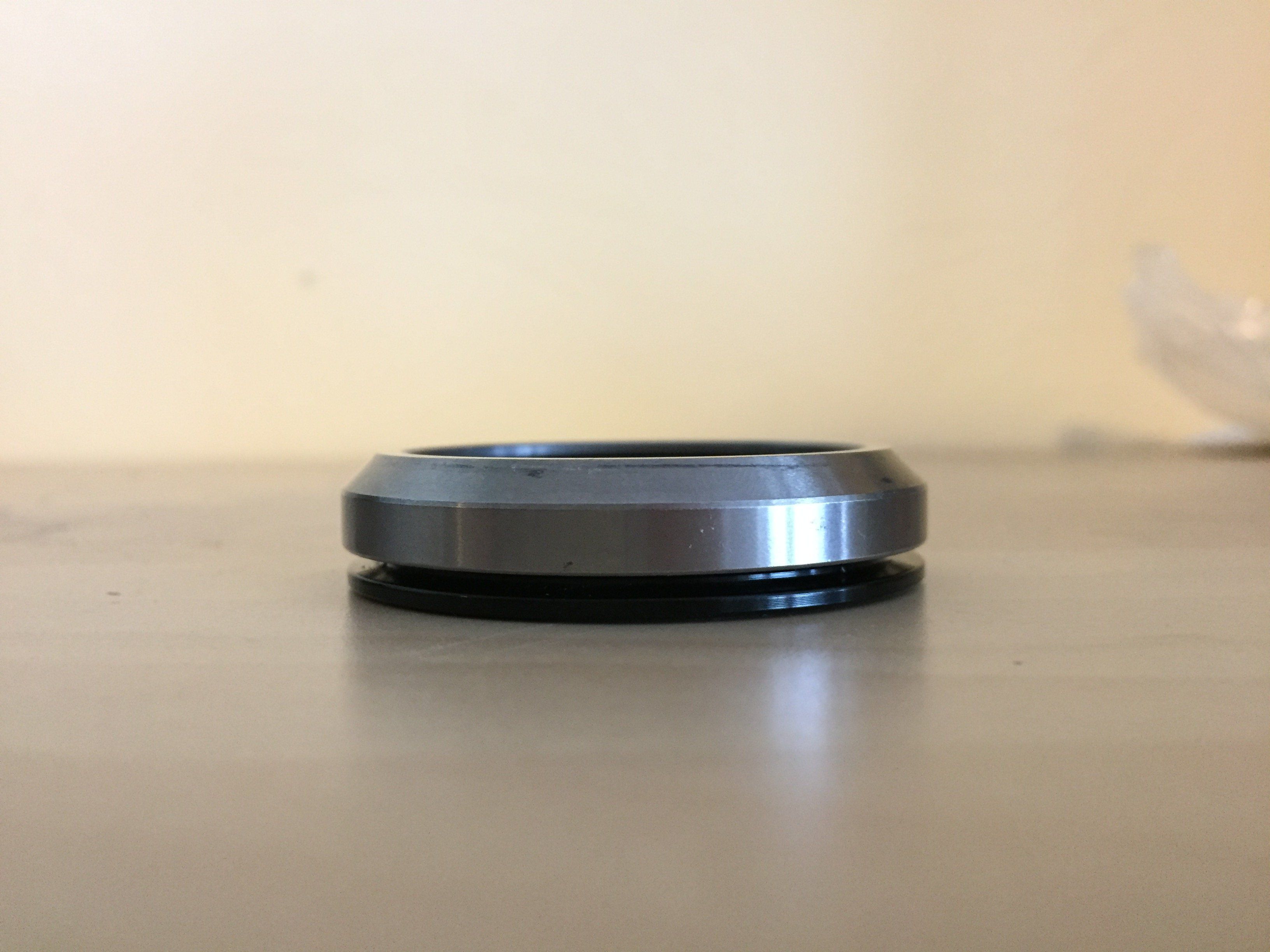

Ich habe mal noch mehrere Fotos gemacht von dem originalen Konus und Lager mit Vergleich zu dem neuen.

Verwende ich das originale (alte) Lager, liegt dieses noch 0,5-1mm tiefer im Rahmen. Der Spalt wird somit etwas kleiner.

Der Gabelkonus ist richtigherum aufgeschlagen, da bin ich mir sehr sicher, da ich im Voraus kontrolliert hatte, wie das Lager auf den Konus liegen muss (auch mit der Anleitung von Cane Creek).

Wie gesagt, ich habe nochmal verschiedene Bilder im Anhang ;)

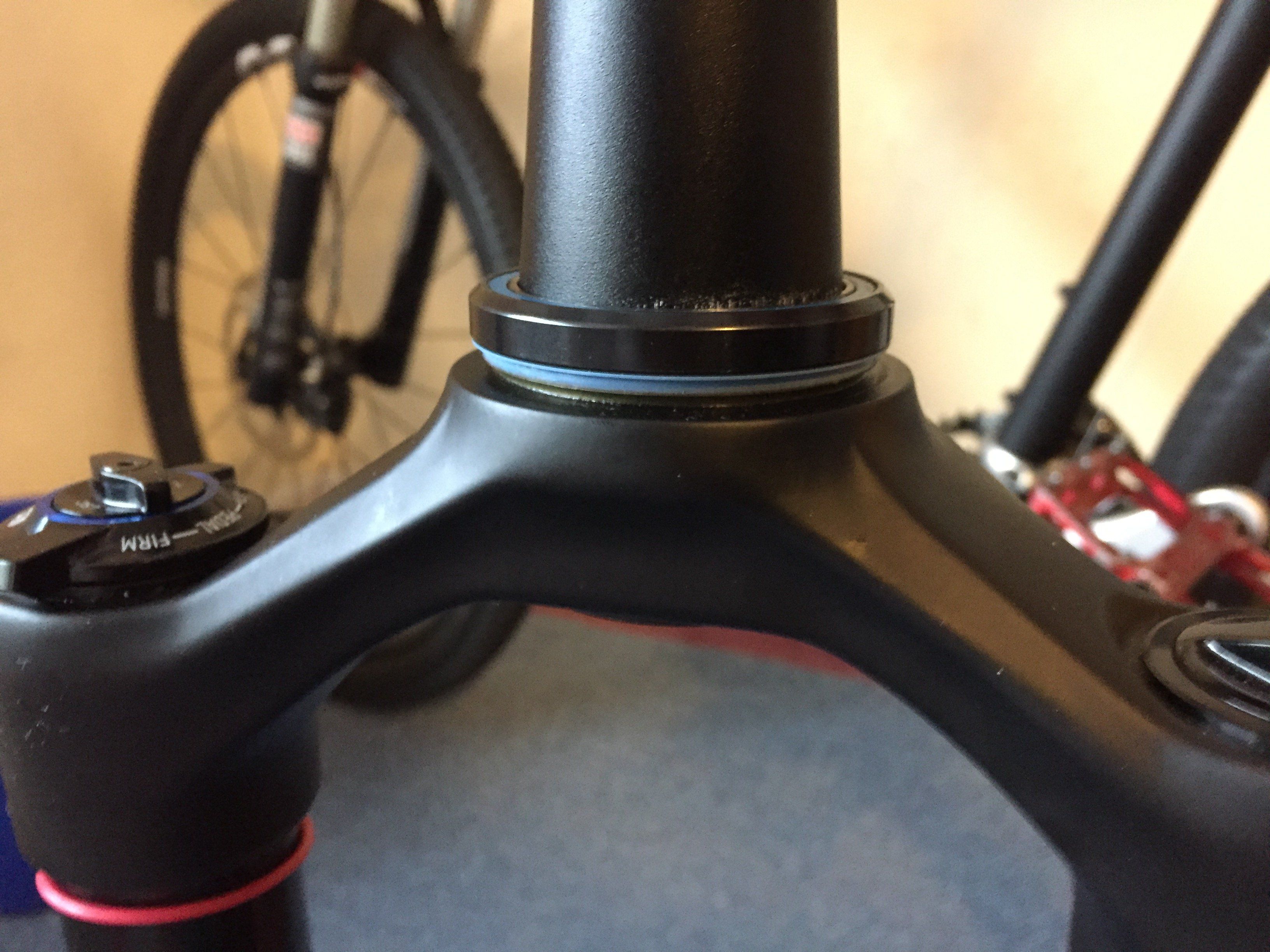

Bei einem habe ich mal das alte Lager mit dem alten Konus in den Rahmen gelegt.

Aber bis jetzt erstmal Danke! ;)


Anhänge

  • 5AB8FAD3-338E-4CB2-9589-9E1DD0D84FCF.jpeg
    880,4 KB · Aufrufe: 448
  • AC35FBD6-B1D1-4E07-AA80-3A512EF9ED7A.jpeg
    831,6 KB · Aufrufe: 227
  • C9B125ED-B3A6-44D4-811E-F8AB6996EEA2.jpeg
    649,4 KB · Aufrufe: 264
  • 50C0079F-F0BA-48DF-940B-F5BA9FE9861C.jpeg
    1,1 MB · Aufrufe: 403
  • 61B2E4B0-17D0-4FE4-B82C-F0101BA8691A.jpeg
    921,3 KB · Aufrufe: 301
  • 1A0BAC91-9E53-42C9-AA2E-523F84717A9E.jpeg
    1.003,1 KB · Aufrufe: 336
  • 8FE064D1-BFDA-414B-8096-26DFBB607946.jpeg
    1.024 KB · Aufrufe: 262
  • 5B6A4501-C851-4F23-9EB2-C277A398DAAB.jpeg
    834,9 KB · Aufrufe: 253
  • 3EE65B87-C8FD-418F-9AB7-3AA80E4604B9.jpeg
    849,5 KB · Aufrufe: 371
  • 4C216841-F4BE-4588-BD8F-DAF6C246F3EB.jpeg
    954,5 KB · Aufrufe: 332
Dabei seit
24. März 2018
Punkte Reaktionen
1
Ort
Jena

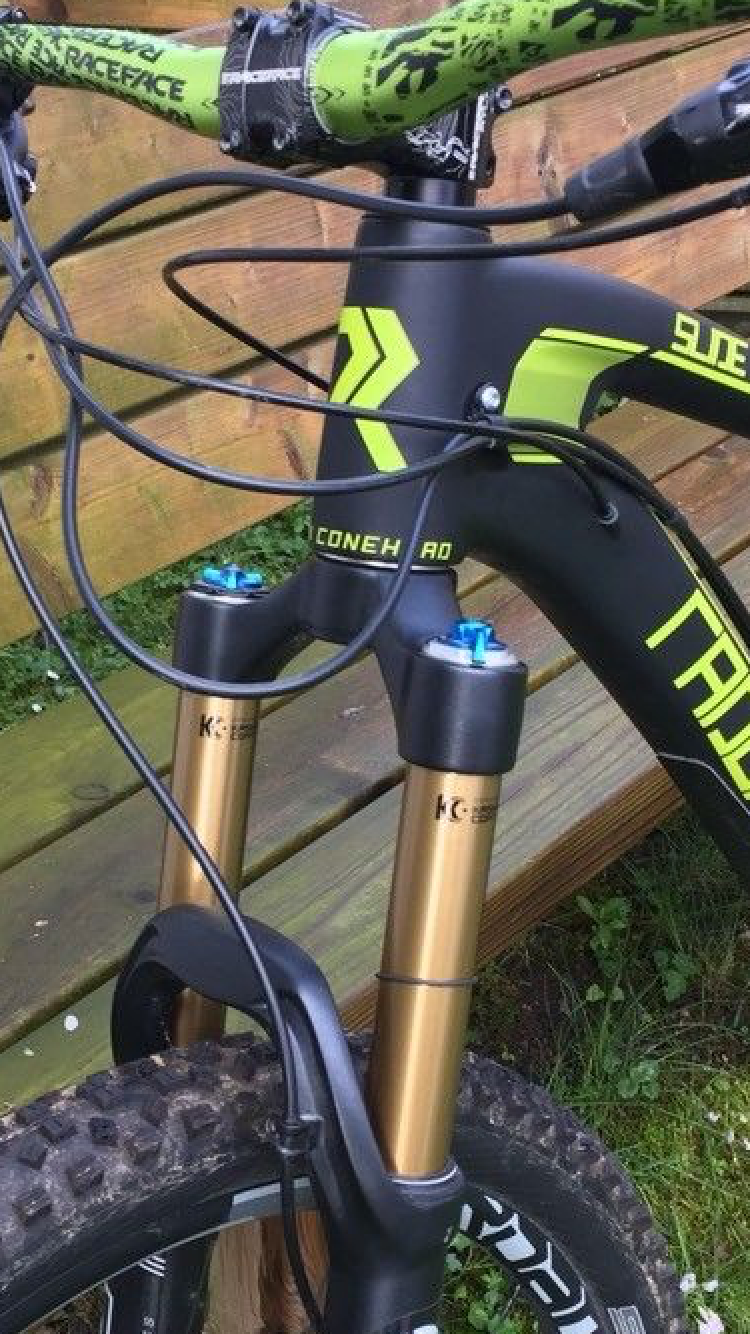

Achja, ich habe auch mal nach Bildern von diesem Rad gesucht.

Habe hier zwei (leicht unscharfe) Bilder gefunden.
Das Orange/Schwarze ist der gleiche Rahmen wie meiner.

Bei beiden sieht man ein kleinen Spalt zwischen Crown und Rahmen :/


Anhänge

  • 3E9D8EF7-56A9-4CC0-A919-7F1B99EF73D5.png
    776,1 KB · Aufrufe: 293
  • DA112192-D02D-4B21-8701-402188700631.png
    1,8 MB · Aufrufe: 351
Dabei seit
24. März 2018
Punkte Reaktionen
1
Ort
Jena
Es ist halt „nur“ Optik.
Die Crown dürfte ja eh nicht auf dem Rahmen aufliegen, da man sonst alles zerkratzt wird.

Aber soweit passt ja alles und ist dicht. (Wenn dann im Finalen Einbau auch noch Fett dazukommt)


BigJohn

Big & beautiful? (╬ ಠ益ಠ)
Dabei seit
6. November 2011
Punkte Reaktionen
11.162
Ort
Franken
Die Fase sieht an den beiden Lagern aber schon unterschiedlich aus. Gibt es da bei IS Steuersätzen Unterschiede?

Zuletzt bearbeitet:
Dabei seit
19. Februar 2011
Punkte Reaktionen
261
Sieht so aus, als ob da noch eine Staubdichtung um den Gabelkonus hingehört?
Auf den Bildern wird mir nicht ganz klar, ob die schwarzen und silbernen Teile jeweils ein Set sind, oder ist das gemischt?
Hast Du den Steuersatz mal richtig eingestellt, da lose immer noch Luft drin ist?

Dabei seit
11. November 2013
Punkte Reaktionen
2.680
Ort
Siegen
Dabei seit
24. März 2018
Punkte Reaktionen
1
Ort
Jena
Die Lager kann man nicht vertauschen. Ist nen Tapered Steuersatz ;)

Die Phase sieht an den beiden Lagern aber schon unterschiedlich aus. Gibt es da bei IS Steuersätzen Unterschiede?

Der Unterschied der Fase dürfte eigentlich kein Problem sein, da die Winkelung von 45 Grad ja passt.
Also sitzt auch das CaneCreek Lager richtig auf.


Sieht so aus, als ob da noch eine Staubdichtung um den Gabelkonus hingehört?
Auf den Bildern wird mir nicht ganz klar, ob die schwarzen und silbernen Teile jeweils ein Set sind, oder ist das gemischt?
Hast Du den Steuersatz mal richtig eingestellt, da lose immer noch Luft drin ist?

Fertig eingestellt ist er noch nicht.
Habe noch nicht den Schaft gekürzt und auch noch keine Kralle rein getrieben.

Der Konus an sich hat die einzige Staubdichtung. So steht es auch in der Anleitung von Cane Creek.

Das schwarze CaneCreek Lager gehört zu den aufgeschlagenen Konus.
Und das Silberne Lager gehört Original zu den schwarzen Konusring.
Gemischt ist da nichts. Hatte jedoch auch probeweise mal das Originale Lager mit dem Konus von CaneCreek verbaut.

Dabei seit
7. Februar 2013
Punkte Reaktionen
465
Im Endeffekt passt da halt leider das cane creek Industrielager von den Abmessungen her nicht ideal zur integrierten Lagerschale im Rahmen. Die Fase(?) oben am Lager ist zu flach.
Siehe dein Foto:
5ab8fad3-338e-4cb2-9589-9e1dd0d84fcf-jpeg.798091


Das kommt leider immer wieder mal vor. Da kannst du jetzt wenig machen, ausser wieder den Original Steuersatz vom Radhersteller zu kaufen/verbauen.

Technisch gesehen sollte es wie oben schon einige schrieben aber vermutlich erstmal nichts ausmachen. Auflagefläche fürs Lager ist wahrscheinlich genug da, dicht ist es sowieso von unten und der entstehende Spalt dürfte nur optisch ein Problemchen sein.

Sowas kommt leider immer wieder mal vor. Bei meinem Dartmoor Hardtail ist der oberer Lagersitz im Rahmen (vollintegriert) so flach gebaut, das man keinen Standard Steuersätze nutzen kann. Es klappt nur mit dem Original Steuersatz. Dieser ist so gebaut das er das oben überstehende Industrielager ausgleicht. :(

Zuletzt bearbeitet:
