Steuersatz ZS44/ 28,6 für Innenverlegte Züge gesucht

federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
Hallo,

da die untere Lagerschale erneuert werden musste (Wolfszahn 1,5" EC44 40), hatte ich den
Gedanken, die obere Schale ebenfalls zu erneuern und wie ich die Tage gesehen habe, führen
manche Hersteller (Bulls, Cube) die Züge durch die Abdeckkappe des Steuersatz (ICR, DCR, IPS).

Sind nachrüstbare Steuersätze oder Oberschalen bereits erhältlich, um den Brems- und Schaltzug
durch die Abdeckkappe intern zu verlegen ?

Grüße

Federweiser

Zuletzt bearbeitet:

federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
Hallo Memphis 35,

meinst Du den Blocklock ?

Bräuchte die obere Schale in ZS 44/ 28,6 (Innendurchmesser Steuerrohr oben 44 mm,
Außendurchmesser 50 mm), da dürfte der Acros nicht passen.

Grüße

Federweiser

Zuletzt bearbeitet:
Dabei seit
7. März 2008
Punkte Reaktionen
9.359
Ort
Wien
Bräuchte die obere Schale in ZS 44/ 28,6 (Innendurchmesser Steuerrohr oben 40mm,
Außendurchmesser 44mm), da dürfte der Acros nicht passen.
Wenn das Steuerrohr innen 40 mm Durchmesser hat passt auch kein ZS 44 . Der braucht innen 44 mm . Und bei Acros gibt es wie oben geschrieben die beiden , bei dir ganz sicher nicht passenden , ICR Steuersätze . Mehr weiß ich da auch nicht .


federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
Gut erkannt 👍 war ein Irrtum meinerseits, hab`s korrigiert. Das Steuerrohr verwendet oben
eine ZS 44/ 28,6mm Oberschale.

Zuletzt bearbeitet:

federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
So ähnlich wie die Steuersatzbilder aus google (Cube 2021 AT Stereo Hybrid, Bulls) habe ich
mir das vorgestellt, konnte jedoch bislang für die ZS 44/ 28,6mm Oberschale nirgends einen
Nachrüstsatz finden.

Wer einen kennt, darf`s gerne mitteilen.

Grüße

Federweiser


Anhänge

  • Steuersatz ICR Kabelrouting.jpg
    Steuersatz ICR Kabelrouting.jpg
    98,9 KB · Aufrufe: 19
  • Steuersatz integrierte Kabelführung.jpg
    Steuersatz integrierte Kabelführung.jpg
    53,4 KB · Aufrufe: 20
  • Steuersatz Cube 1.png
    Steuersatz Cube 1.png
    1,2 MB · Aufrufe: 15

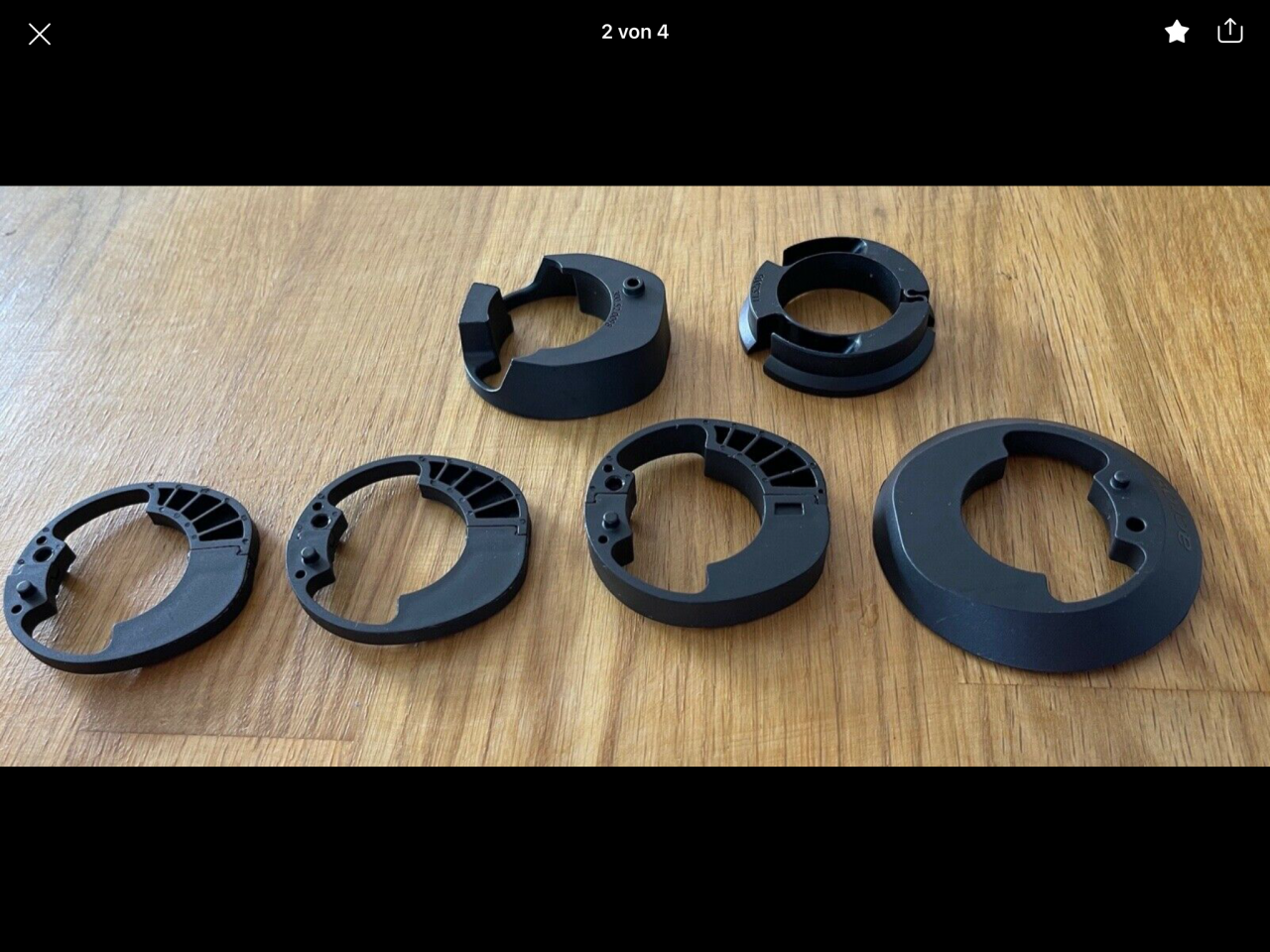

  • Steuersatz Cube 2.png
    Steuersatz Cube 2.png
    1,3 MB · Aufrufe: 15
Zuletzt bearbeitet:

federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
Ein etwas erhöhter Klemmring, der einen schrägen Schnitt zur Zugdurchführung aufweist,
wäre ausreichend, doch dann würde auch eine entsprechende erhöhte Staubkappe benötigt
und dann wär`s erledigt, technisch alles keine Hexerei, nur derzeit halt "noch" nicht in den
Maßen ZS 44/ 28,6 verfügbar.

Wenn es Lagerschalen zur Erweiterung von 44mm auf 51,8mm gäbe, dann könnte man ein
Oberteil von einem bereits verfügbaren Steuersatz verwenden.


Anhänge

  • FSA.jpg
    48,2 KB · Aufrufe: 14
  • Ritchey-Comp-Logic-E-Cartridge-Drop-In-33030817005_d_800x800.jpg
    29,4 KB · Aufrufe: 11
Zuletzt bearbeitet:
Dabei seit
13. November 2016
Punkte Reaktionen
396
Ort
München
Jedes EC44 Unterteil hat einen Durchmesser für das Lager von 51,8.
Also einfach oben verbauen.


"Ein etwas erhöhter Klemmring, der einen schrägen Schnitt zur Zugdurchführung aufweist,
wäre ausreichend, doch dann würde auch eine entsprechende erhöhte Staubkappe benötigt
und dann wär`s erledigt, technisch alles keine Hexerei, nur derzeit halt "noch" nicht in den
Maßen ZS 44/ 28,6 verfügbar."

Kann du das mal aufzeichen?


federweiser

Hört doch jeder nur, was er versteht
Dabei seit
24. Oktober 2010
Punkte Reaktionen
20
Ort
Dahaam
@fweik, hier kann man die Fräsung im Klemmring ganz gut erkennen.

Durch eine seitlich fortlaufend, versetzte Zugfräsung, bleibt der Ring stabil und man erhält eine
angeschrägte Einbau. bzw. Führungsnut für die Züge.


Anhänge

  • fsa-steuersatz-no69-srs-is52-286-is52-40_2.jpg
    156,2 KB · Aufrufe: 15
  • FSA Orbit 01.jpg
    FSA Orbit 01.jpg
    44,7 KB · Aufrufe: 16
  • FSA Orbit 02.jpg
    FSA Orbit 02.jpg
    41,5 KB · Aufrufe: 19
  • Steuersatz Ritchey.jpg
    Steuersatz Ritchey.jpg
    55,9 KB · Aufrufe: 15

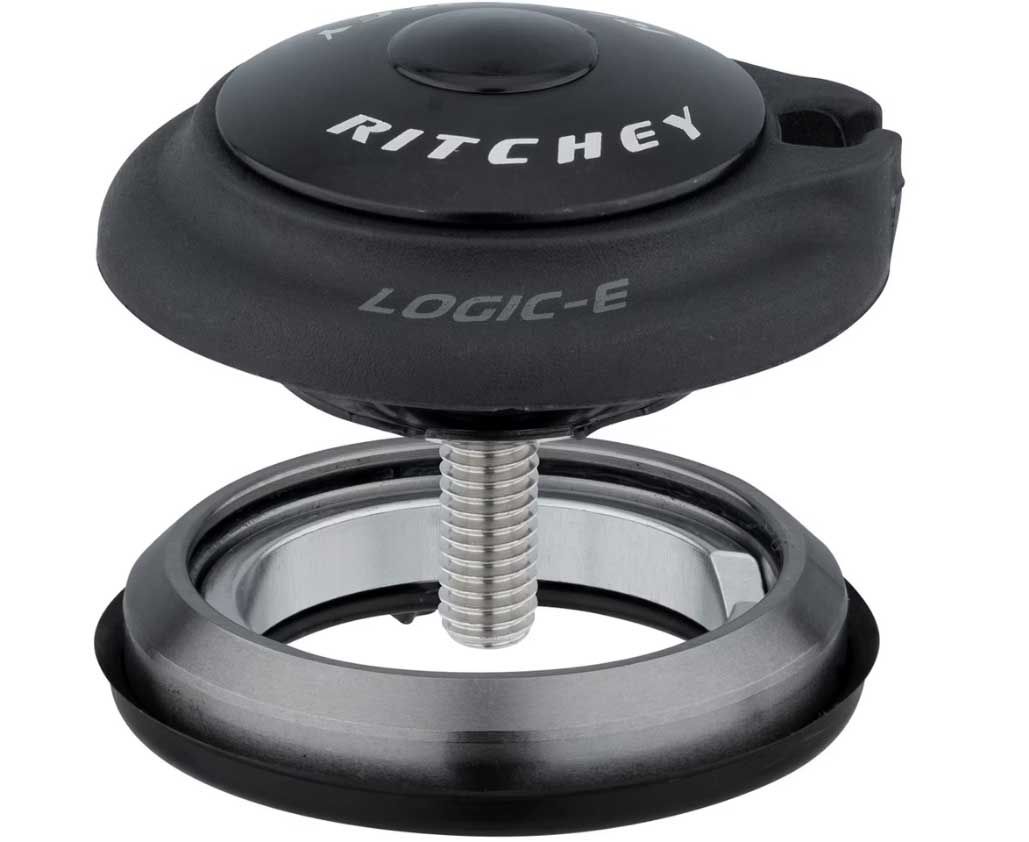

  • Steuersatz Ritchey Logic E.jpg
    Steuersatz Ritchey Logic E.jpg
    78,1 KB · Aufrufe: 14
Zuletzt bearbeitet:
