Umwerfer-Montage: Öse am Rahmen im Weg

[ransome]

Hello zusammen,

ich stehe gerade bei der Montage des Umwerfers meines Reiserades auf dem Schlauch.

Der Umwerfer ist ein Shimano XT aus der aktuellen 8000 Serie. Zug kommt von oben.

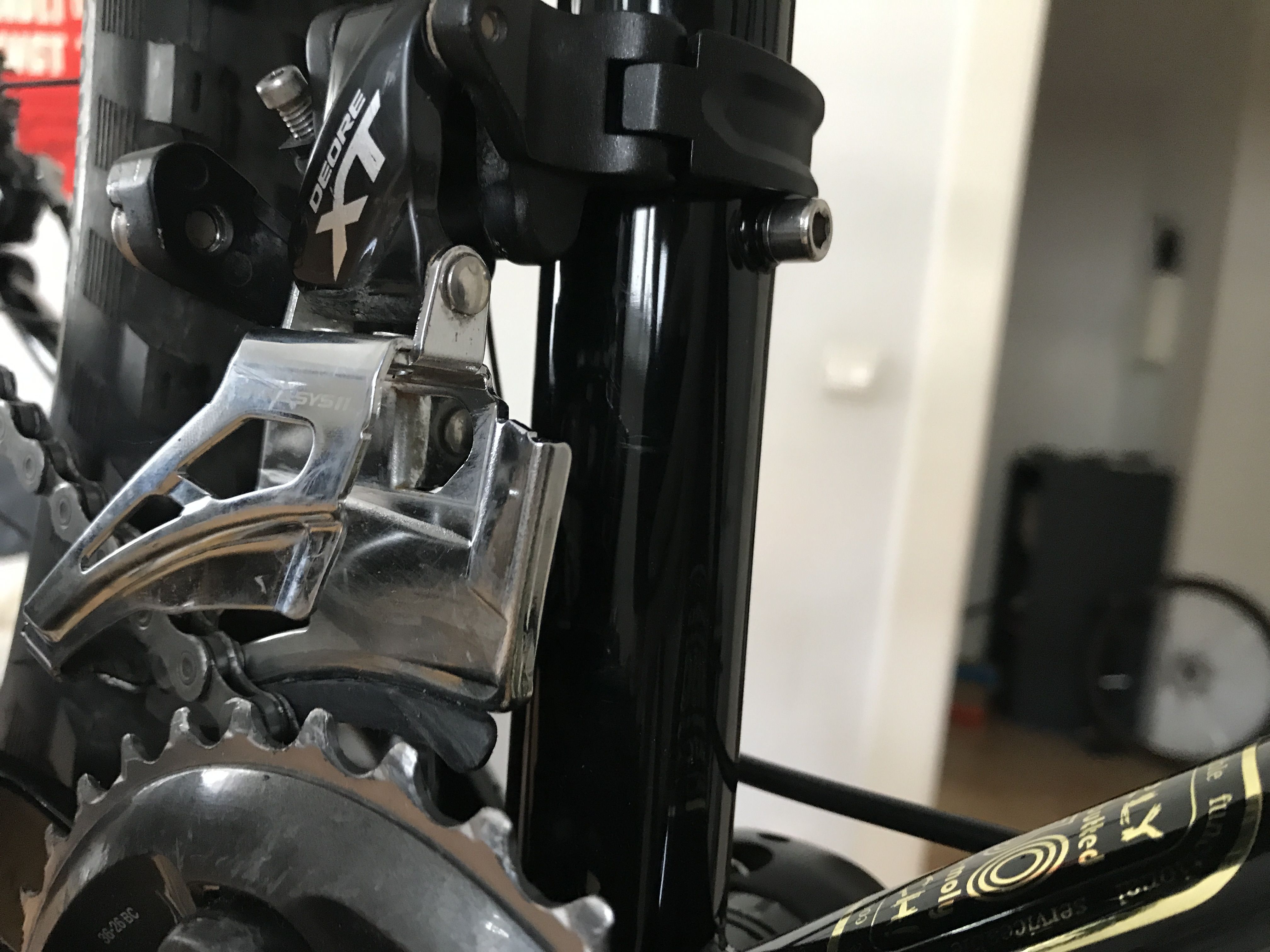

Wie ihr auf den angehängten Foto sehen könnt, muss der Käfig ca 5mm runter, damit er die Kette später sauber leiten kann. Dummerweise blockiert die Trinkhalteröse am Rahmen die Unwerferschelle.

Sowas ist mir noch nicht passiert. So wie ich Shimanos Umwerfer Politik kenne, gibt es sicherlich nun die passende Lösung unter den Myriaden Varianten. Nur welchen Umwerfer brauch ich jetzt?

Freu mich auf Eure Hilfe!

Gruß



[Spoon-man]

Hi,

den Umwerfer sollte es auch mit der Klemmschelle unten geben. Zum Vergleich:

SHIMANO Deore XT FD-M785-10-6 - Top Swing - Umwerfer kaufen | ROSE Bikes

SHIMANO Deore XT FD-M785-10-6 - Top Swing - Umwerfer bei ROSE Bikes. ★ Individueller Service ★ Schnelle Lieferung ★ Über 110 Jahre Tradition. Überzeuge dich selbst!

www.rosebikes.de

Du musst dann noch auf die richtige Zugansteuerung, viele können aber beides, und auf die Kapazität schauen. Dann sollte das passen.



[---]

Du weißt schon das der Umwerfer in der gezeigten Stellung auf dem kleinen Kettenblatt ist und deshalb viiiiiiieeellll weiter nach unten gehört, also unterhalb der Schraube montiert werden muß?



[ransome]

Du weißt schon das der Umwerfer in der gezeigten Stellung auf dem kleinen Kettenblatt ist und deshalb viiiiiiieeellll weiter nach unten gehört, also unterhalb der Schraube montiert werden muß?

Genau das ist ja mein Problem. Wird die Schelle unterhalb der Öse montiert, liegt der Unwerfer bereits über dem großen Kettenblatt. Im umgespannten Zustand will ich ja den äußeren Teil des umwerfer Käfigs nur knapp über dem großen Kettenblatt in einer Flucht haben.



[gyor]

War ein 38er Narrow wide Kettenblatt dranspaxen schon



[Spoon-man]

Was ist es denn für ein Rahmen? Vll. Finden sich im Netz Bilder, wie der Umwerfer montiert wird und welcher Typ es ist.



[ransome]

@gyor: Sorry, das hab ich nicht verstanden.
@Spoon-man: Es ist ein Surly Ogre in XL. Einige Detailbilder zu SRAM Setup habe ich schon gefunden, leider noch keine XT Bilder, von denen ich auf den passenden Umwerfer ableiten konnte.



[gyor]

Sorry, das hab ich nicht verstanden.

Sollte bedeuten, dass auf 1 Fach umzurüsten eine Lösung währe.
Ich kann mir vorstellen, dass so ein Low Clamp top swing Umwerfer passen würde.

SHIMANO XT Umwerfer FD-M8025 2x11-fach Low Clamp Top Swing

SHIMANO XT Umwerfer FD-M8025 2x11-fach Low Clamp Top Swing - Material Parallelogramm außen: Aluminium oder Stahl, lackiert - Material Parallelogramm innen:

bike-prof.de



[ransome]

Sollte bedeuten, dass auf 1 Fach umzurüsten eine Lösung währe.

Das ist die Lösung, die ich gerade fahre Aber auf Reisen will ich nicht auf 2 Fach verzichten.

Danke für den Link, leider funktioniert er nicht. Aber ich denke das Wort Low Clamp hat mich gerade weitergebracht, denn dieser hier sieht aus, als könne er passen: https://bikediscount.de/Shimano-Deore-XT-Umwerfer-2x11-FD-M8025-Top-Swing

Ich schau mir das mal genauer an, könnte die Lösung sein.



[gyor]

Der sieht auch so aus als würde er passen. Ich hab jetzt nochmal den Link überarbeitet, da ist der 10€günstiger



[ransome]

Schade, dass es den scheinbar nur in Down Pull gibt. Da muss ich wohl den Zug nochmal verlegen Aber scheint die Lösung, vielen Dank!



[ransome]

Ich habe gerade einen Blick unter das Surly geworfen. Da gibt es kein Gewinde für die M5 Schraube, die eine Zugführung halten würde.

Gibt es neben den klassischen Zugführungen unter dem Tretlagergehäuse, wie man sie vom Renner kennt, noch andere Wege den Zug von unten an den Umwerfer heran zu führen?



[gyor]

Ich hab jetzt auf die schnelle auch nichts klebbares gefunden... Was aber geht ist ein Sideswing der hat den Anschlag integriert und aufgeklebte Zugführer auf dem unterrohr.
Oder sowas: https://www.bike-components.de/de/P...lemme-mit-Umlenkrolle-fuer-Cyclocross-p31494/



[Spoon-man]

Es gibt auch Umwerfer, die die Klemmschelle unten haben und Dual Pull fähig sind. Da kannst du von oben und unten ansteuern.

SHIMANO Deore XT FD-M785-10-6 - Top Swing - Umwerfer kaufen | ROSE Bikes

SHIMANO Deore XT FD-M785-10-6 - Top Swing - Umwerfer bei ROSE Bikes. ★ Individueller Service ★ Schnelle Lieferung ★ Über 110 Jahre Tradition. Überzeuge dich selbst!

www.rosebikes.de



[ransome]

Ich finde den leider nicht für mein Setup: Aktuelle XT 8000, 2x11-Fach.

Passt der von Dir verlinkte 10 Fach Umwerfer in die neue XT Gruppe?



[gyor]

Wenn du ein 38er Blatt hast sollte das eigentlich gehen



[Berrrnd]

wie viel höher müsstest du denn, wenn der umwerfer unterhalb der schraube montiert wird?

wenn es nur ein klein wenig ist, würde ich mir einfach eine rundfeile schnappen und die schelle etwas bearbeiten.



[ransome]

Ich glaub ich habe den passenden Umwerfer gefunden: https://www.cycle-basar.de/Komponen...D-M8025-Umwerfer-2x11-Schelle-Down-Swing.html

• Low Clamp
• Dual Pull



[Berrrnd]

der umwerfer im link passt nicht!

du benötigst einen top swing umwerfer. (= low clamp)

cycle-basar.de | Shimano Deore XT FD-M8025LX6 Umwerfer 2x11 Schelle Top Swing | online kaufen

Shimano Deore XT FD-M8025LX6 Umwerfer 2x11 Schelle Top Swing - Der neue FD-M8025 Umwerfer der Deore XT M8000 Gruppe besitzt optimierte Schaltbleche, die selbst bei langen Federwegen und aktivierter Hi

www.cycle-basar.de



[Spoon-man]

Auf die Schnelle habe ich auch keinen passenden 11fach Umwerfer gefunden. 10 sollte aber auch gehen. Die Kettenlinie ist gleich und die Kapazität sogar 4 Zähne höher. Ich meine auch, dass hier einige im Forum so was im Einsatz haben.



[Spoon-man]

Ich glaub ich habe den passenden Umwerfer gefunden: https://www.cycle-basar.de/Komponen...D-M8025-Umwerfer-2x11-Schelle-Down-Swing.html

• Low Clamp
• Dual Pull

Ich finde, der sieht passend aus. Laut Beschreibung Top Swing mit Dual Pull.



[ransome]

Problem ist nur die Herstellernummer in der Beschreibung. Google sagt, die gibt es nicht. Könnte ein Fehler sein.

Bei Paul Lange sind Dual Pull übrigens nur mit High Clamp gelistet.

Ich schaue mir Deinen Tipp bzgl. des 10-Fach FD-785 an. Der kann ja Dual Pull und hat eine Low Clamp. Nur in wie weit ich den mit den Hebeln der 8000er Gruppe schalten kann und in wie weit der mit 11-Ketten klar kommt, muss ich noch herausfinden.



[Berrrnd]

was gibt es nicht?

Umwerfer DEORE XT FD-M8025 2x11 TOP SWING

Umwerfer DEORE XT FD-M8025 2x11 TOP SWING - Breite Kompatibilität und erhöhte Antriebsstabilität,Erhöhter Traktionsbereich für lange Federwege und aktive Hinterbaufederung,,, - Die Paul Lange & Co. OHG ist eines der führenden Unternehmen der deutschen und europäischen Fahrradbranche und hat seit...

www.paul-lange.de

kannst auch einen direct mount adapter und direkt mount umwerfer verwenden.



[ransome]

Das Problem ist, dass der Down Pull ist, der Rahmen aber auf Top Pull ausgelegt ist. Würde ich auf Down Pull gehen, wirds noch teurer. M5 Gewinde für die Zugführung unter dem Tretlager hat der olle Rahmen nicht



[memphis35]

M5 Gewinde für die Zugführung unter dem Tretlager hat der olle Rahmen nicht

Kennst den schon ? Was nicht passt wird passend gemacht . Lochbohren Gewinde schneiden u. Seilführung montieren . Aber jetzt hast noch immer keinen Zuganschlag .
Der passt . Der Zuganschlag ist direkt am Umwerfer .

Shimano XT FD-M8020 2x11-fach Umwerfer Side-Swing Schelle tief 34,9mm kaufen | Bike-Discount

Shimanos neues XT FD-M8020 Umwerfersystem für 2-fach-Kurbelgarnituren überzeugt durch ein bahnbrechendes Design mit einem völlig neuen Ansatz.

www.bike-discount.de

Und ev. soetwas

Aufklebbare Zugführungen 2 Stück

Produkteigenschaften Länge : 32 mm Breite : 11 mm Kabelbinder : 80mm Material : Kunststoff Farbe : schwarz Lieferumfang 2 x Zugführungen 2 x Kabelbinder

www.bike-discount.de
