wer braucht LICHT? IRC/LI-ion Lampenselbstbauworkshop Duisburg 30.11.

[utziputzi]

Halli Hallo liebe Nightbiker,

Hiermit moechte ich alle Interessierten zu einem Lampenbau-Workshop in Duisburg zusammentrommeln.

guenstig selberbauen ist angesagt (Kosten ca. 65 € incl.14,4V Li-ion Akku/ohne Bratbeckplatine(20 € bei Bratbeck) abhaengig von der Ausführung)

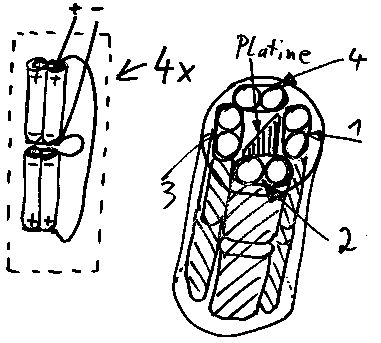

ich baue 4 x 4 Zellen (also ca 7Ah, bzw 100Wh)

http://www.mtb-news.de/forum/attachment.php?attachmentid=107651&d=1141476255

gebaut werden soll die einfache Fackelmannversion/Anhägerkupplungs Kappe mit Osram IRC 20/35W

http://www.staubachs.de/zt/Lampenvergleich2007/lv.htm

sowie ein hochwertiges Li-Ionen Akkupack mit Bratbeckschaltung mit der man eine aehnliche Lichtausbeute hat wie mit ner Lupine Nightmare.

Info zu den Zellen die ich besorgen kann:

18650-Einzelzellen
mit Prüfung auf die vorhandene Kapazität, alle haben über 2300 mAh. Meist 2400 oder mehr.Preise sind konkurenzlos gut (PN)
jeder der Li-Ionen Akkus selber bauen will soll sich im Forum einlesen damit er weiss was7wieviel Zellen er braucht.

bitte lesen:

http://www.krack-bernhard.homepage.t-online.de/Li_Ion/kk06.html

Sinn der Aktion soll auch sein,dass weniger handwerklich geschickte Leute
etwas Hilfestelllung von denen bekommen die´s drauf haben.

wer andere interessante Ansaetze fuer nen echten "Brenner" hat die schnell zu verwirklichen sind ist natuerlich auch willkommen.

benoetigtes Werkzeug kann ich bei dem Termin stellen.
Platz sollte auch genug da sein ...fuer die ersten 6-8 Leute..

die Leute die verbindlich Teile bestellen wollen sollten sich bis Freitag 16.11 hier eintragen damit wir eine Deadline haben.
wer selber mitbringen will kann das natuerlich auch tun.

Ich starte mal die Einkaufsliste:



Utziputzi = 16 Zellen 18650 er, Lampen IRC 20 oder 35: 2 Stk. Fackelmanndose : 2stk.

kerthor 16 Zellen

Jörg 8 Zellen



Bratbeckplatine 1Stk.

weiter brauchen wir Kabel/Kabeldurchfuehrungen,Schalter,Sicherung/incl. Halter,Stecker,wer will auch Lenkerbefestigungen,Schraeubchen,Kleinzeuugs...ein altes Laptop Ladegeraet muss natuerlich jeder selbst besorgen.....und jeder baut auf eigene Gefahr!

falls das jemand gut besorgen kann....gerne...

Terminvorschlag der Aktion : Freitag gegen 17.00 Uhr....Ende max. 21 Uhr
wer nur spaeter kann kommt halt spaeter

los geht´s



[Wachtendonker]

Moin,

gute Sache, die Du da machen möchtest!

Was würde mich ein Akku kosten? Denke an 6-8 Ah.

Mit Bratbeckplatine und Ladegerät?

Kabel usw ist kein Problem!

MfG
Michael



[bikegeissel]

Bin auch interessiert...
Handwerklich mit 2 linken Händen ausgestattet und habe keinen blassen Schimmer von so Elektrozeugs...

Außer einem alten Laptopladegerät habe ich nichts, was man für so eine Bastelaktion bräuchte.

Ich bräuchte als Endergebnis
Licht mit breiter Streuwirkung (20W IRC Reicht wahrscheinlich?) lange Laufzeit (4h Untergrenze) - Akku darf auch "groß" werden - passt ja alles gut in den Rucksack.

Nur... der 30.11. ist denkbar ungünstig für mich - ist ja ein Freitag und Freitags kann René bekanntlich nicht -> http://www.mtb-news.de/lmb/detail.php?t=3901



[kerthor]

Hallo,
habe auch Interesse!

Kann ich anschließend das Ladegerät für den Laptop noch benutzen?

Wenn nicht bräuchte ich das volle Programm von A-Z.

Was würde mich das kosten?



[thoelter]

Moin!

Das hört sich ja mal richtig gut an... Ich würde ganz gerne endlich mal mein Lampenprojekt zum Ende bringen, aber der Akku hat mir immer die größten Sorgen bereitet, da ich von Elektrik-trick mal gar keinen Plan hab (rot ist schwarz und plus ist minus?!? ;o))

Ich wollte mir für meinen Xenonbrenner nen Li-Ion Akku bauen, der so 8-12ah haben sollte und in die Roseflasche passen sollte. Laptopladegerät ist bei mir vorhanden. Den Rest werde ich mir mal zusammen suchen, was ich da noch bräuchte.

Gruß aus Solingen



[utziputzi]

so sieht die Einkaufsliste fuer die Li-Ionne Zellen bis jetzt aus:

Utz 16 Stk.
Kerthor 16 "
Joerg 16 "
Juergen 16 "
Vedat 16 "

also 80 bis jetzt
Die Bestellung gebe ich bis Morgen Mittag ab.

wegen der Restteile....


BITTE eintragen wer wovon wieviel will....hinterher nicht meckern wnn nix da ist!!



fuer meinen Geschmack sieht die Rose Werkzeugdose am besten aus..

auch nice to have Spannungsanzeige...kostet 13 €

oder ne led Lösung...Spannungs-saver Conrad 230328-LN für 12V mit 4 Zellen 4,09€



siehe:

http://www-users.rwth-aachen.de/Tobias.Hahn/frameset_lux.htm

dann braeuchte ich noch INFOS zu den Sammelbestellungen der:

Osram Decostar IRC, 35W/10° und 20W/24° ca. 6 €

Cinch-Stecker vergoldet,Cinch-Einbaubuchsen vergoldet,

Wippenschalter I-O,

Sicherungshalter Clip,


wer will LED, 5mm, ultrahell, Einbaufassung, 5mm, Innenreflektorfarblos, klar, blau fuer die integrierte Tachobeleuchtung

Rose Werkzeugdose, groß, #498664

AHK-Kappen, schwarz, #545 0109 60

Sigma Mirage Evo Lenkerbrücke



4,95
2x Cateye Halterungen für HL-500G, #533-8605

2x 6,99


13,98


aus dem Baumarkt
3x Halogen-Lampen Sockel

3x 3,75


11,25
Patex RepairExpress Power-Knete



7,99
eine einfach 20W Halogenlampe fürs Ladegerät, z.B. Philips


sinnigerweise bestellen wir das zusammen da dann nur einmal Porto anfaellt!

Wer will hier die Beschaffung von Kleinteilen uebernehmen?



[trendspoke]

Akku hab ich zwar schon selber gebaut, IRC Lampe ebenfalls.

Aber wenn nichts dagegen spricht würde ich dennoch gerne sehen was Ihr da so bastelt und ggf. kann ich ein bischen helfen!

Lieben Gruß
Marcus

P.S.: Auch könnte ich ggf. Gehäuse drehen lassen.
Die sähen dann so aus: Lampenbild
Das müßte ich dann mit der Schlosserei abklären.



[utziputzi]

@trendspoke

WOW..Das sieht sehr sauber aus was Du da gemacht hast...

Du bist natuerlich herzlich willkommen!
Fuer 1 Std Hilfe gibt´s 1 Bier/h
wenn Du deswegen laenger bleiben wuerdsest..sag vorher Bescheid damit ich einkaufen kann.


Wer moechte ein ALU Gehaeuse?

so sieht die Einkaufsliste fuer die Li-Ionne Zellen bis jetzt aus:

Utz 16 Stk.
Kerthor 16 "
Joerg 16 "
Juergen 16 "
Vedat 16 "
Holger 16 "
------------
96 Stk.

Rene´ 0..16 oder 24?



[KONI-DU]

Tolle Idee !!!!

....bei den Alugehäusen würde ich mich mit 2Stk. einklinken !

Den Rest habe ich noch auf dem Schreibtisch liegen und ist fast zusammengebaut.

Mal nee Frage. Wie wollt ihr an einem Abend den Akku bauen und sicherstellen, das alle Zellen die gleiche Spannung haben ? Ca. 12 Std. Parallelschaltung !?!?!?

Gruß

Carsten



[Wachtendonker]

Moin,

leider habe ich am 31. keine Zeit !!

MfG
Michael



[utziputzi]

den Termin stimmen wir am besten nochmal ab wenn alle Teile vorhanden sind

wer besorgt die Osram Lamen?

wer die Werkzeugdosen?



[Lemming]

Moin zusammen
Bin leider etwas zu weit weg um mal vorbeikommen zu können aber könnt ihr ein paar Bilder machen und dann eine Nachbauanleitung ins Netz stellen? Das wäre wirklich super.
Gruss
Axel



[utziputzi]

Hallo,

Ich habe erstmal 96 Stk bestellt...die kommen in 2 Lieferungen ..was bis zu 10 Tagen dauern kann..Sobald die Sachen eingetrudelt sind meld ich mich wegen der Kohle

wir haben immer noch nicht die Beschaffung der Restlichen Teile organisiert

auf auf!

***ich koennte auch dieses Lupine-Style Bedienteil /Steuerung besorgen***

)

der Low Budget Anspruch ist damit aber

**GONE**


Skoll



[trendspoke]

Und ich habe euch mal 20 Gehäuse geordert.
Da muss dann nur hinten, je nach Schalter, der Auschnitt gemacht werden und eine Bohrung für die Kabeldurchführung. Ich hab in meinen PG7-Verschraubungen (13mm Loch). Dann noch ein Loch unten inkl. Gewinde für den Halter

Wie soll das eigentlich ablaufen? Kellerwerkstatt oder wo?



[utziputzi]

@Trendspoke..

20 Stk.? das sind viel...

bitte mal Preis angeben damit Interessenten Bescheid wissen.

Ablauf...

Mein Keller ist leider in einer art Rohbau Zustand.
Garage werd ich fuer die Bohrsachen etwas freiraeumen....

die Löt und Klebesachen wuerden wir dann am Küchentisch machen.

@Lemming

quetsch mal die Suche aus...da gibt´s Bauanleitungen noch und noch..

Da:
http://www.cop.webbag.de/bikelight/index.php/Hauptseite

hast Du erstmal was zu lesen..



[trendspoke]

2 behalte ich und 18 könnt ihr euch teilen. Ich hab denen 20 genannt, hoffe sie bekommen alle hin.

Preis? Bierchen ist Okay, Spenden werden angenommen

Was wollt ihr für die Kabelverbindungen nehmen? Welche Stecker? Weil von chinch rate ich eher ab!!!



[trendspoke]

Soderle, hier mal meine Stecker :

Bestellt bei Conrad:

Ihr braucht also für eine Lampe, Ladegerät und Akku:

Und so siehts dann bei mir aus:

Das Geld ist definitiv gut investiert, denn Chinch ist immer eine wackelige und lose Verbindung



[utziputzi]

das gefaellt



evtl. koennen wir die Alu-Lampengehaeuse beschichten lassen.

wer eine Lupine-Style Lampensteuerung moechte (40 € + Versand)




bitte PN!...

mit den Superseal Steckern wird das TOP



[Schorschie]

Mahlzeit.

Steht eigentlich mittlerweile ein Termin fest?

Mir gehts primär darum den Akku zusammenzubasteln. Die Lampe ansich ist ja technisch nicht so aufwenidg.

Schöne Grüße

Georg



[utziputzi]

ich moechte den Termin jetzt vor allem vom Liefertermin der Teile abhaengig machen.
wenn alles da ist stimmen wir hier nen Termin ab..

die Schuscha-Platinen sind noch nicht bestellt.



[Schorschie]

@ trendsopke,

hi, ich habe mir die Stecker besorgt und bin grad am vorbereiten einiger Kabel. Die Teile sind ja schon recht kompliziert zusammenzubauen. Habe leider keine Crimpzange und drücke die Klammern mit ner normalen Zange zusammen. Aber so richtig halten wollen die nicht im Stiftgehäuse. Gibts da evtl. noch einen Trick?

Soviel ich herausgefunden habe, muß die kleine Dichtkappe mit der letzten Klammer auf dem Stift fixiert werden.

Achja, benutze 2,5 mm² Kabel, welches schon recht breit ist.

Schöne Grüße

Georg



[trendspoke]

Also 2,5mm2 sind ja schon heftig. Die Stecker sind ja eigentlich für 1,5
Ich habe auch keine Crimpzange und bin daher folgendermaßen vorgegangen:

1. Einzeladerabdichtung drauf
2. Abisolieren
3. Dann mit einer Spitzzange alles verpressen
4. Verlöten

Dann sollte alles bombenfest halten.
Bei 2,5mm sollte man auf keinen fall vorher verlöten sondern immer erst nach dem quetschen, sonst passt es nicht mehr in den Stecker .

Die Dichtkappe (Einzeladerabdeckung?) schieb ich immer erst dann drauf, wenn die Klammern eingerastet haben!! Es kommt auch drauf an wie die sie in den Stecker schiebst, einfach mal 180° drehen und dann wieder reinschieben!!

Hoffe das hilft ein wenig weiter

LG
Marcus



[Schorschie]

Hehe, danke schonmal für die Antwort.

Ich war nur gestern Abend ein wenig am verzweifeln, weil ich für einen einzigen Stecker 3 Stunden gebraucht habe

Ich versuchs mal so, wie Du es beschrieben hast.

Ps.: Das Kabel hab ich zusätzlich noch mit einem Geflechtschlauch ummantelt und mit Gewalt in die Gummitülle des Steckers gepresst. Sieht rattenscharf aus. Bilder stell ich auch noch ein.



[utziputzi]

Die Lupine-Style Steuerungen kommen 4x

die restlichen Schuscha sind auch geordert...

dann warten wir mal bis alles da ist...



[trendspoke]

Alles an Werkzeug bereit?
