Da täuscht du dich das funktioniert nicht sobald die Spindelmutter entkoppelt wird schneidest den nächsten Gang.



[Revell91]

Ja, bei "normalen" konventionellen Drehbänke ist es natürlich so. Kann dir leider nicht sagen wie das bei der Hardinge funktioniert, aber scheinbar können die das, anders als normale konventionelle Drehbänke.

Hier ein Text aus einer Hardinge Broschüre:

" 8. Modern control of the carriage. One lever at the headstork provides immediate Forward-Stop-Reverse control of the carriage. This control is instantaneous without reversing or stopping the headstock, without reversing gears and without disengaging the lead screw nut. The control is operated manually with the lever or by means of mechanical stops for the carriage. This positive control affords safety in the use of proper threading speeds even to thread to a shoulder without a relief. Provision is made for carriage return at high speed

9. Quick acting arrangement for tool post slide. At the end of a threading cut, the tool is instantly cleared for return of the carriage to the next cut. This is accomplished by means of a lever actuating the tool post slide, independent of the feed screw. It also returns the tool to exactly the same position for the next threading cut. This saves time as attention to the feed screw micrometer dial is for depth of cut only, eliminating the usual backing and returning of the tool post slide by use of the feed screw. "

Hier noch ein anderes Video, das ich gefunden hab. Ist leider auch nicht ganz erklärt wie das mechanisch funktioniert (oder ich verstehs nicht ), aber man sieht das es funktioniert.



[Dede21]

Aus einer 200er Bremschscheibe und Ritzeln einen Topfuntersetzer gebaut.



[Revell91]

Und schon wieder was für meine Maschine (und nichts fürs Fahrrad )

Ich habe auf meiner UW1 manchmal das Problem, das ich bei kleineren Fräsern die Drehzahlen nicht hinbekomme die sinnvoll wären. Meine Maschine geht bis auf ca. 2400 U/min, bei einem 2er oder 3er Fräser in Alu dürfte die Drehzahl eigentlich bei deutlich über 10`000 U/min sein.

Aus diesem Grund habe ich mir schon länger überlegt ein Drehzahlmultiplikator anzuschaffen.

Letzte Woche habe ich zufällig einen gesehen im Internet, der war sehr günstig und hatte eine Grösse die für meine Maschine noch ging.

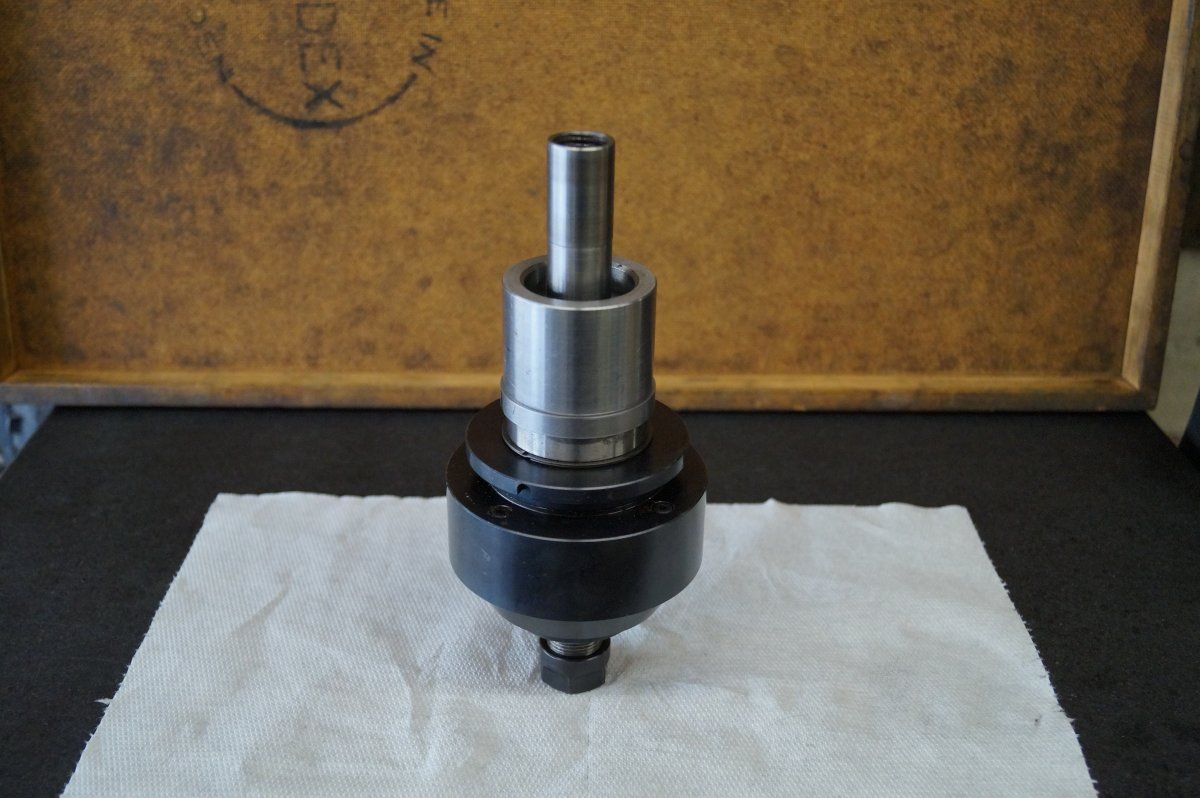

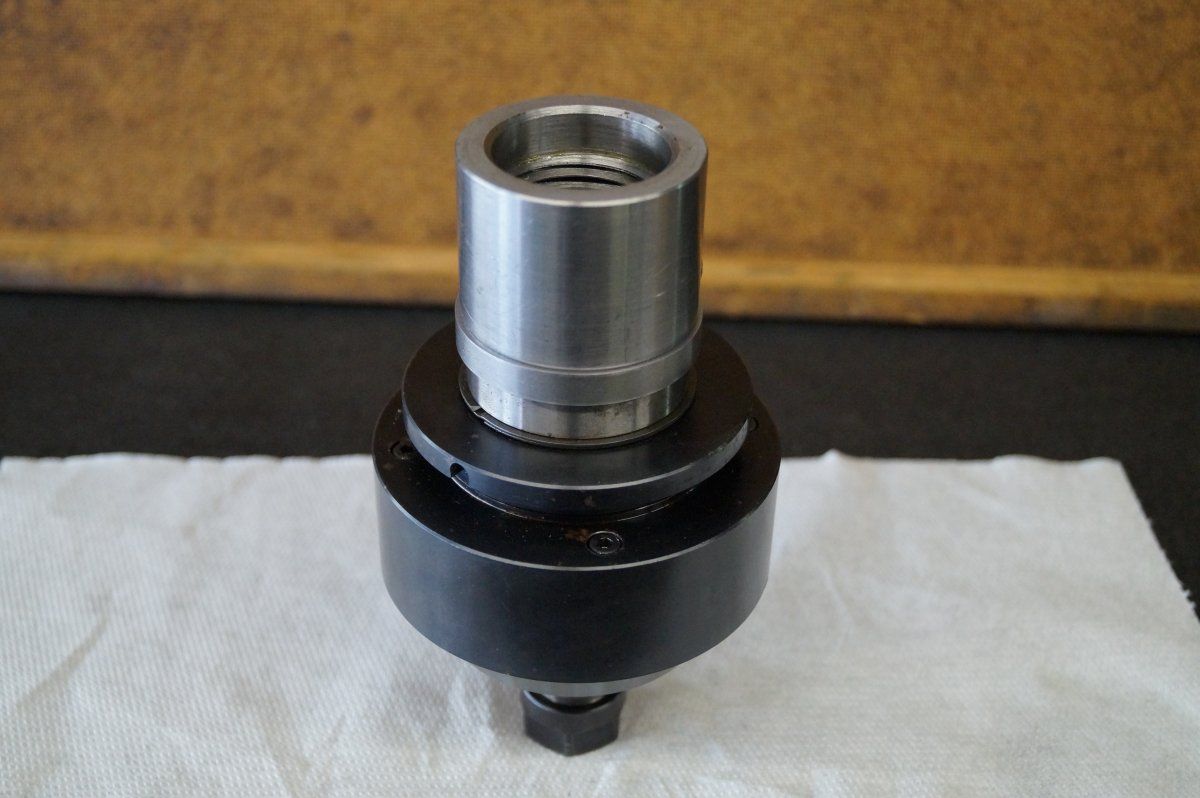

Es ist eine Morgenthaler Schnellaufspindel mit ISO40 Konus, den Konus kann man aber glücklicherweise demontieren und so an meine Maschine anpassen. Die Spindel hat eine Übersetzung von 1:6, also bei meinen 2400 U/min gäbe das dann 14`400 U/min

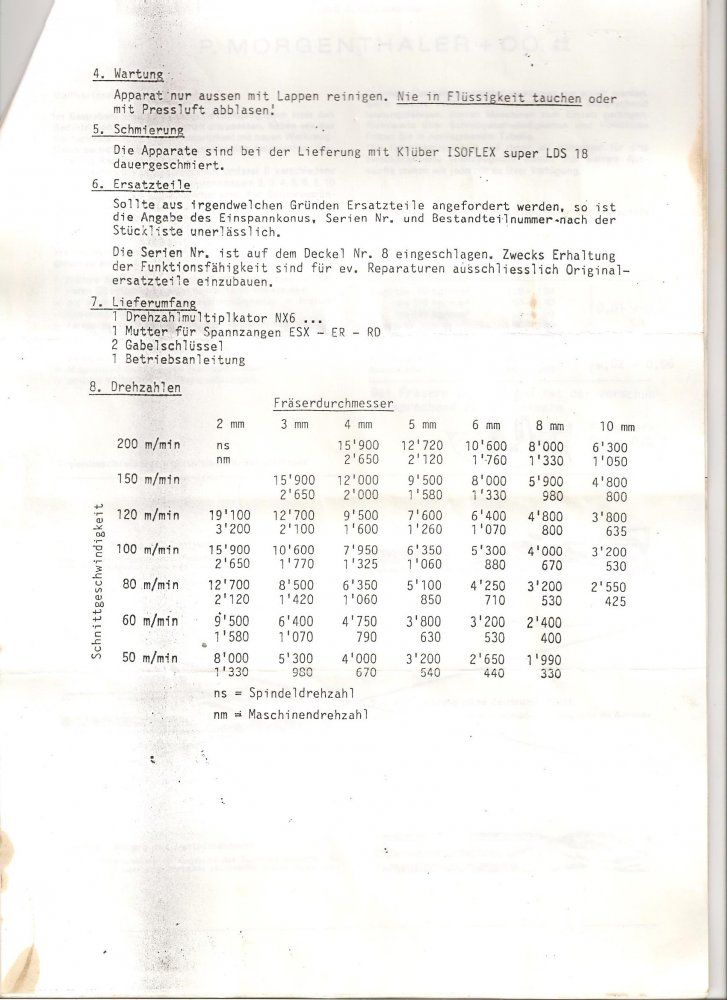

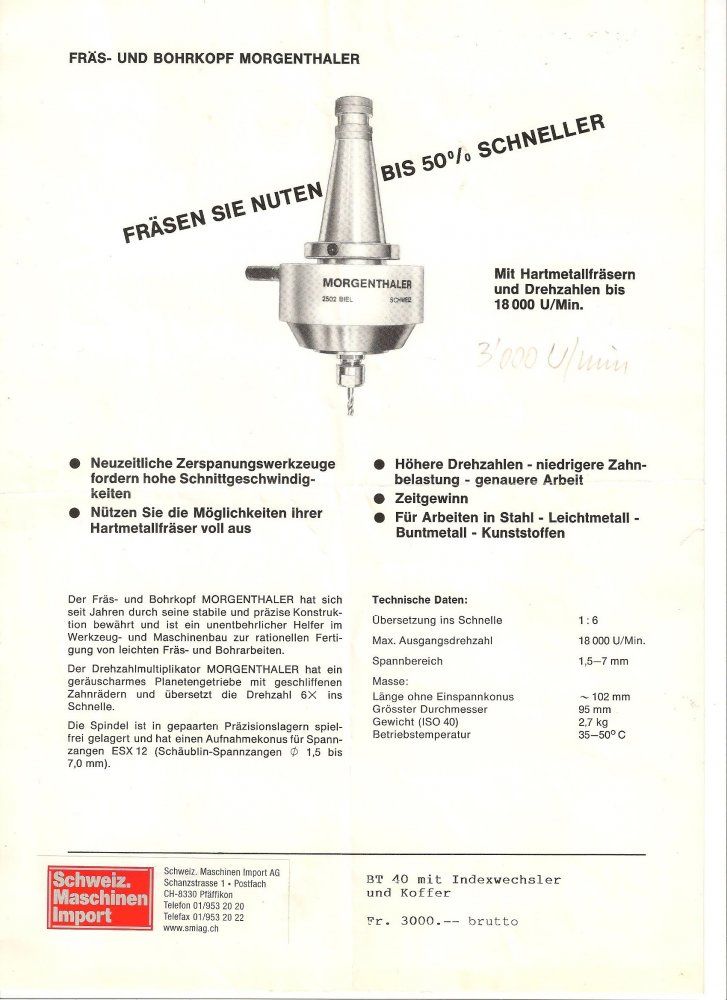

Der Verkäufer hat mir noch einige Blätter wie Betriebsanleitung, Schnittzeichnung usw. mitgeschickt, was natürlich immer praktisch ist.



Interessanterweise wurden diese "Morgenthaler" Spindeln in einer kleinen Firma in Biel in der Nähe der Omega gefertigt, also ca. 10min. von meinem Wohnort entfernt.
Leider gibt es die Firma seit 2006 nicht mehr. Warscheinlich brauchte solche Spindeln niemand mehr, mit den neueren hochtourigen CNC Maschinen. Eine solche Morgentahler Spindel kostete immerhin 3000 Sfr.

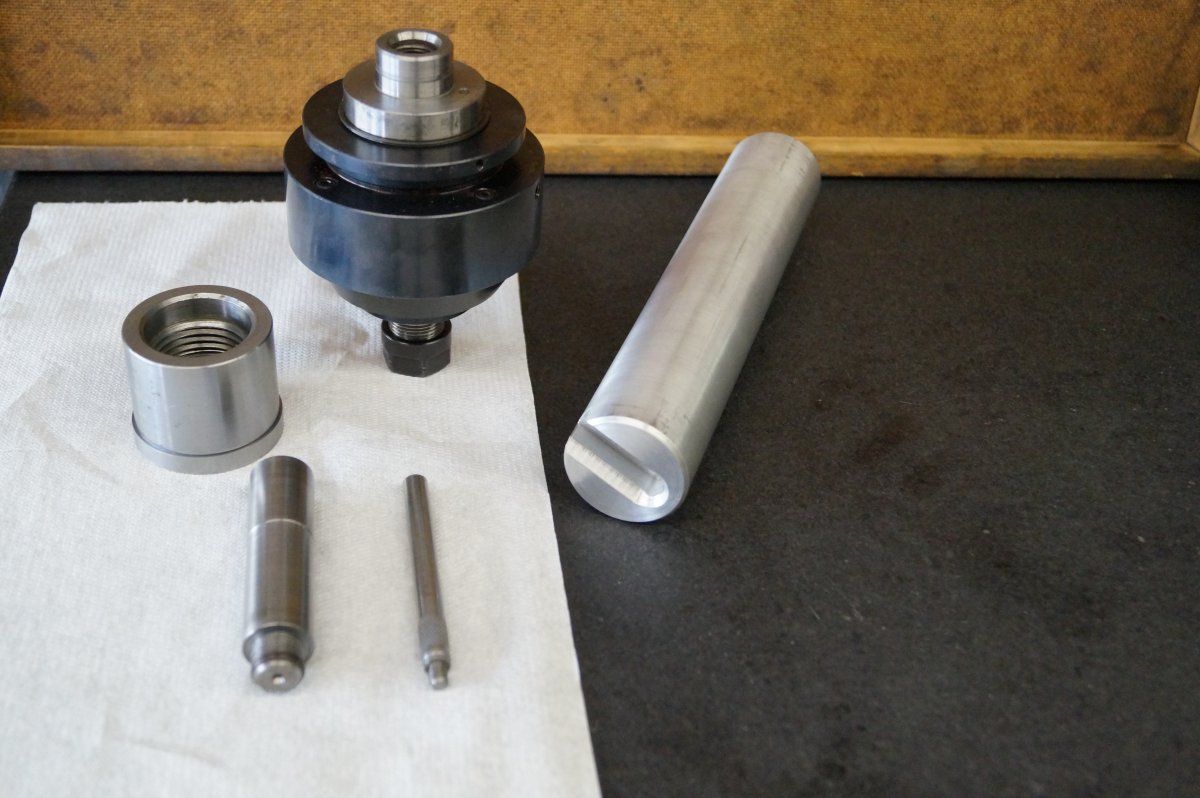

Für das montieren auf meiner Maschine habe ich zuerst einen Futterflansch umgearbeitet um die Spindel dort einzupressen, danach einen Spannzangenrohling so bearbeitet, das er hinten an die Spindel geschraubt werden kann und die Spindel so auf der Maschine angezogen wird.
Noch eine kleine Welle für die Drehmommentabstützung gemacht und in eine 45er Aluwelle eine Nut gefräst, wo dann die Drehmommentabstützung anliegt.

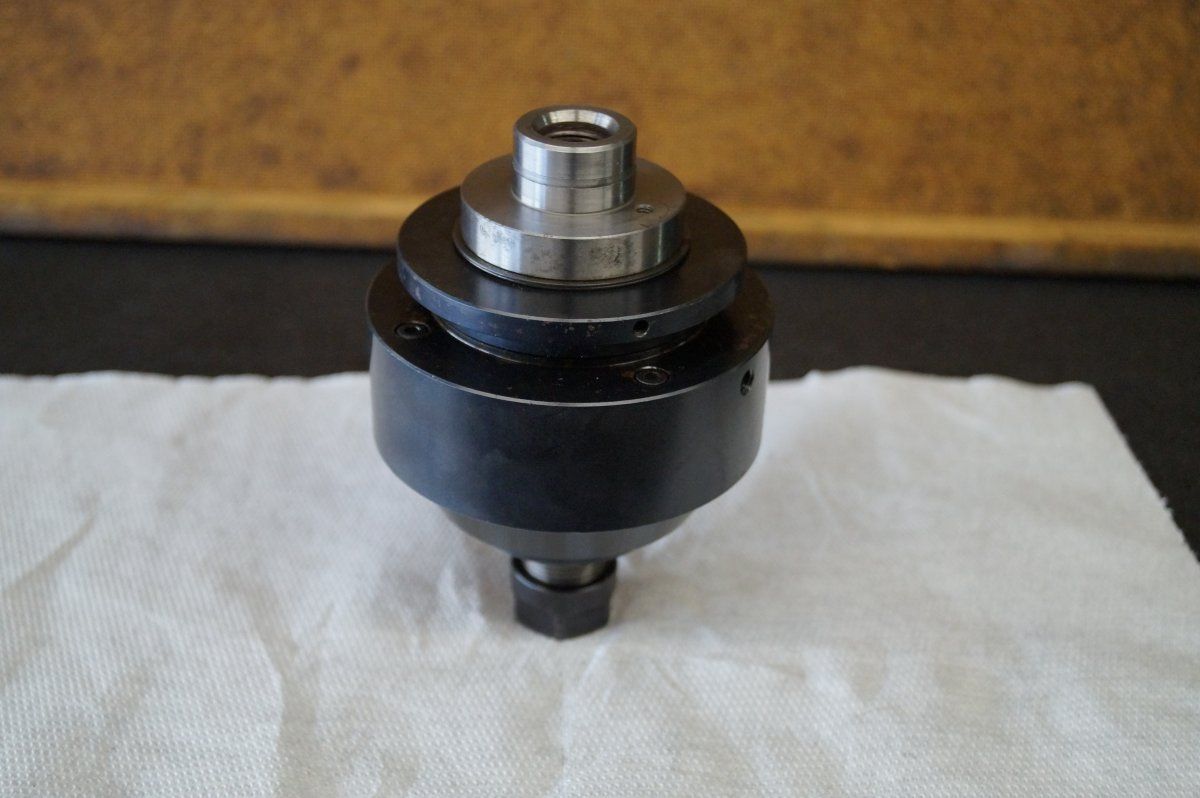

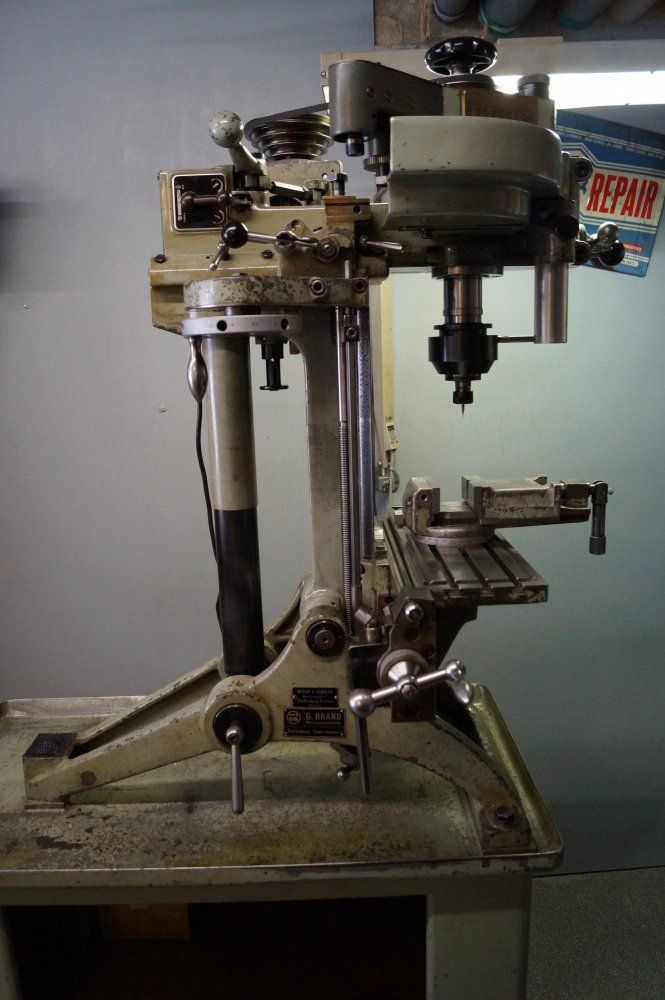

Nun habe ich das ganze auf der Maschine montiert und bin recht zufrieden mit dem Ergebnis. Die Spindel läuft sehr sauber, auch bei Höchstdrehzahl (14`400 U/min).

Einen Test mit einem 6er Fräser hab ich auch gemacht, da werd ich noch ein Video einstellen.


Grüsse David



[Revell91]

Und noch das Video



[Deleted 148456]

Wie ist das mit der Schmierung bei der Drehzahl und dem Vorschub? Reichen da die paar Tropfen



[Deleted138492]

Mal ne Frage an die Äggspärten hier: Irgendwann™, sobald mal ein eigenes Haus mit Keller bzw. sonstigem Standort verfügbar ist, möchte ich einen eigenen kleinen Maschinenpark mit gebrauchter Drehbank, Fräsbank und Standbohrmaschine einrichten. Wie viel sollte man dafür plus Werkzeug grob einplanen? Ne kleine Drehbank aus der UDSSR gibts ja immer mal wieder für 500-1000€ und wäre zwar ausgenudelt, aber für kleines Zeug eventuell noch geeignet. Hörensagen nach bekommt man brauchbare konventionelle 3-Achsenfräse für 5000€, wie siehts mit CNC aus? Wären 10k ausreichend?



[FastFabi93]

Nen Foto vom Ergebnis wäre noch schön

Schmierung würde mich auch interessieren.



[Revell91]

Ja, das mit der Schmierung ist immer so ein Problem. Entweder man macht es richtig (Kühlung oder Minimalmengenschmierung) und es gibt eine riesen Sauerei, oder man macht es halt so wie ich jetzt. Ich hab einfach ein Fläschen mit regulierbarem Ausguss mit Lampenöl gefüllt. Dann ist es so eine Art Tropfschmierung. Hat bis jetzt gereicht... Hartmetallwerkzeuge sind ja recht gutmütig was Aufbauschneiden betrifft. Und sonnst halt den Vorschub noch erhöhen, dann sollte es auch weniger warm werden


Das ergebnis vom 6er Schruppspahn im Video sieht gar nicht so schlecht aus.



[mirfe]

Ja, das mit der Schmierung ist immer so ein Problem. Entweder man macht es richtig (Kühlung oder Minimalmengenschmierung) und es gibt eine riesen Sauerei, oder man macht es halt so wie ich jetzt. Ich hab einfach ein Fläschen mit regulierbarem Ausguss mit Lampenöl gefüllt. Dann ist es so eine Art Tropfschmierung. Hat bis jetzt gereicht... Hartmetallwerkzeuge sind ja recht gutmütig was Aufbauschneiden betrifft. Und sonnst halt den Vorschub noch erhöhen, dann sollte es auch weniger warm werden


Das ergebnis vom 6er Schruppspahn im Video sieht gar nicht so schlecht aus.

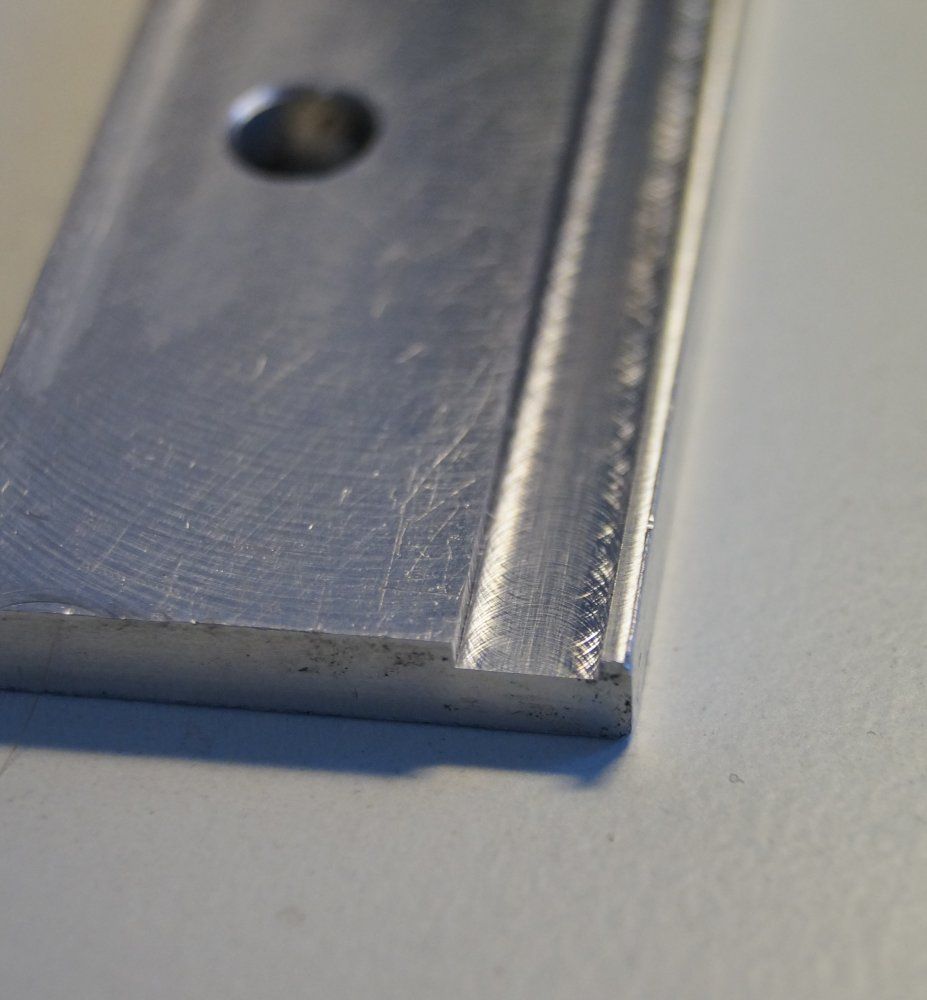

Anhang anzeigen 525843

Versuch mal mit Ethanol zu kühlen... nicht das gute besteuerte Zeug, sondern 99% vergällt aus der Apotheke. Der Verdunstungskoeffizient von Alkohol ist enorm hoch und damit auch der Abtransport der entstehenden Wärme. Sobald dein Werkstück warm wird, sind Aufbauschneiden beim Fräsen von Alulegierungen auch bei Hartmetallwerkzeugen durchaus äußerst problematisch. Das trifft vor allem beim Bohren zu. Gewindeschneiden in Alu ist ohne harten Alk auch alles andere als eine Freude.

PS: Wenn du den Vorschub erhöhst, erhöst du ja auch die Schnitttiefe und damit die benötigte Kraft um den Schnitt auszuführen. Das erhöht (!!!) die eingebrachte Energie und damit die Temperatur.

Ansonsten, frohes Schaffen



[Revell91]

Versuch mal mit Ethanol zu kühlen... nicht das gute besteuerte Zeug, sondern 99% vergällt aus der Apotheke.

Das mit dem Ethanol hab ich noch nie probiert, wäre aber interessant. Hast du gute Erfahrungen damit gemacht?

Ich habe bis jetzt immer mir Lampenöl gearbeitet weil

- es nicht verklebt so wie Emulsion
- schmiert wegen dem Öl
- leicht zu reinigen ist und da Ölig weniger Flugrost an der Maschine
- einigermassen Tiefer Brennpunkt
- überal zu bekommen

Vielleicht probiere ich das mal mit dem Ethanol. Meinst du das geht mit dem Brennpunkt? Nicht das mir die Flasche plötzlich anfängt zu brennen


Mit dem Vorschub erhöhen habe ich eigentlich gute Erfahrungen gemacht.
Ja, das es mehr wärme gibt, wegen der höheren Schnittkraft kann sein. Der höhere Vorschub sorgt aber auch dafür das die Wärme eher in die Späne abgeht und sich nicht am Werkstück oder Werkzeug aufstaut.
In der Firma habe ich damit auch immer gute Erfahrungen gemacht (vor allem beim HSC Fräsen in Chromstahl)



Grüsse David
