Nach monatelanger Planung am Computer sowie der Anfertigung von Rohren und Frästeilen ist es soweit: In Episode 10 der 77designz-Serie „Wir entwickeln einen Fahrradrahmen“ wird nun tatsächlich endlich geschweißt. Viel Spaß bei Text und Video sowie der anschließenden Diskussion!

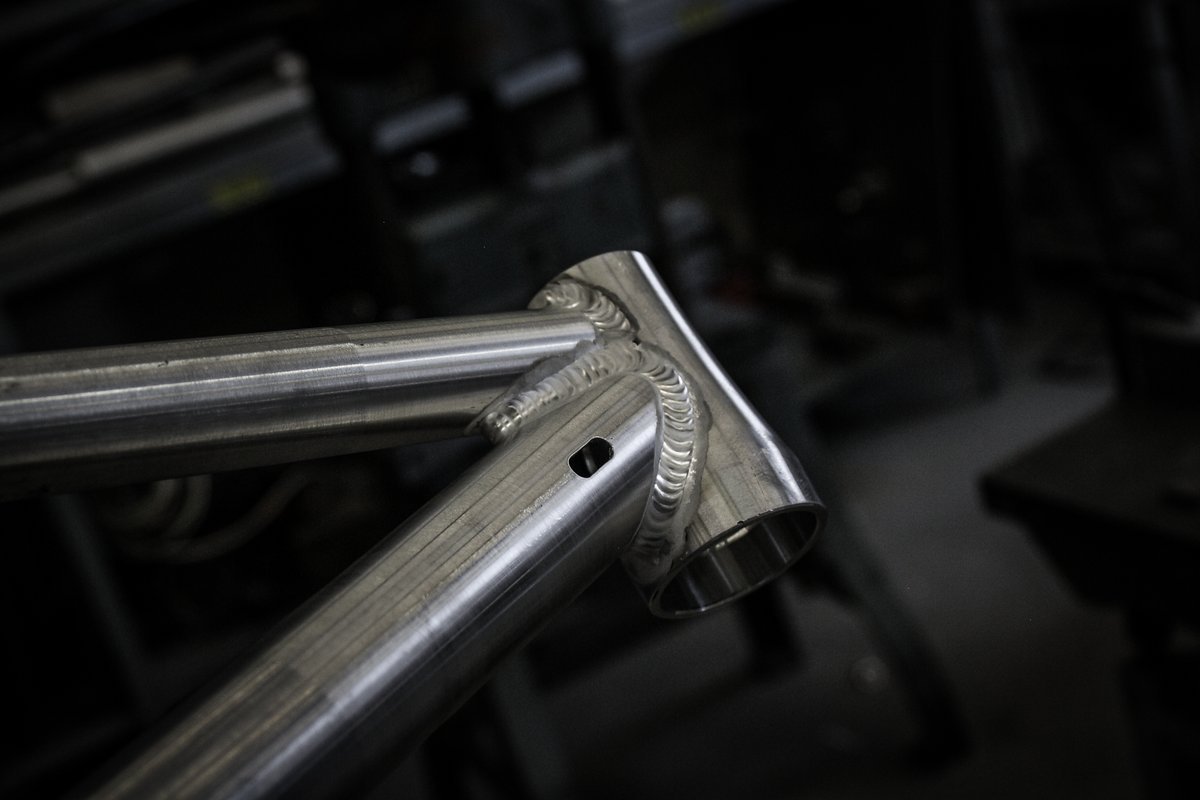

Giacomo von 77designz nimmt euch in diesem Video mit zum Rahmenbauer Ingo Müller aus Karlsruhe. Mit ihm konnte 77designz in der Vergangenheit schon viele spannende Rahmenprojekte realisieren. Im Video könnt ihr den Vorgang des Heftens und Schweißens sehen, zudem werden zuvor vom Rahmenbauer in aufwendiger Handarbeit die Rohre auf Gehrung geschnitten – denn je genauer sie passen, desto schöner wird das Endergebnis. Viel Spaß mit Episode 10!
Im Nachgang wird der Rahmen noch gerichtet und zur Wärmebehandlung geschickt. Diese dient zum einen dazu, Spannungen, die durch punktuelle Erhitzung beim Schweißen entstehen, aus dem Material zu lösen und zum anderen, die Festigkeit des Materials zu erhöhen.
Der Vorgang des Aushärtens läuft in drei Schritten ab: Lösungsglühen, Abschrecken (mit ausreichend hoher Abkühlgeschwindigkeit) und Auslagern bei erhöhter Temperatur (Warmauslagern). Nachdem der Rahmen von der Wärmebehandlung zurück ist, werden alle Lagersitze gerieben und das Tretlagergewinde geschnitten. Nach erfolgreicher Endkontrolle verlässt der Rahmen noch in Einzelteilen das Werk und geht zur Montage zurück zu uns. Dazu gibt es dann mehr im nächsten Artikel.
Was sagt ihr zum Schweiß-Prozess? Wir freuen uns wie immer auf spannende Diskussionen und eure Anregungen zu unserem Projekt.
