Canyon Exceed CF SLX im Test: vor 3 Monaten holte sich Alban Lakata auf einem Canyon-Prototypen beim Sellaronda Hero Marathon den Weltmeistertitel. Gestern präsentierte Canyon das Racehardtail Exceed, welches hinter dem Erfolg steckt. Seitdem das Rennteam mit dem Bike unterwegs ist, konnten neben dem Weltmeistertitel auch weitere Erfolge wie Platz 1, 2 und 4 beim legendären Leadville gefeiert werden. Was das neue Rad ausmacht, alle Details, sämtliche Ausstattungsvarianten und einen kurzen Ersteindruck gibt es im folgenden Artikel:

In Oberjoch konnten wir das neue Canyon einem ersten Praxistest unterziehen.
# In Oberjoch konnten wir das neue Canyon einem ersten Praxistest unterziehen.

Das neue Canyon Exceed

Was zeichnet ein Racehardtail aus?

Zusammen mit dem Topeak Ergon Racing Team stellte sich Canyon bei der Neuentwicklung ihres Hardtails Exceed die Frage, was ein gutes Racebike ausmacht. Gemeinsam stellten sie fünf wesentliche Anforderungen auf, welche das neue Rad aufweisen sollte. Da sich fast alle Anforderungen widersprechen, galt es eine Wertung festzulegen.

Form follows Function oder doch andersrum?
# Form follows Function oder doch andersrum? - Neben technischen Kompromissen müssen sich die Ingenieure auch immer mit den Designern einigen. Jeder wird wohl für kantige Rahmen eine minimal geringere Torsionssteifigkeit in Kauf nehmen, oder etwa nicht?

1. Gewicht
Alle Cross-Country Fahrer werden sich einig sein, dass ein Rad vor Allem eins sein sollte: leicht. Schließlich bedeutet jedes Extra-Kilogramm, das am Berg nach oben befördert werden muss, zusätzlichen Aufwand.

2. Steifigkeit
In Anbetracht, dass Alban Lakata die ersten 1000 Höhenmeter beim Sellaronda Hero mit durchschnittlich über 400 Watt bewältigt hat, wird klar, dass das Rad auch steif genug sein sollte um solche Kräfte effizient an das Hinterrad weiterzugeben. Jede Verformung im Rahmen reduziert die Energie, welche auf den Untergrund gebracht wird und führt zu einer geringeren Geschwindigkeit.

3. Kontrolle
Wer bergauf einen Vorsprung herausgefahren hat, will diesen bergab verteidigen oder eventuell sogar ausbauen. Dafür ist eine Geometrie notwendig, welche aus Traktionsgründen bergauf genug Druck auf das Hinterrad bietet, gleichzeitig aber ein Aufbäumen des Vorderrades verhindert und bergab vor Allem hohe Geschwindigkeiten zulässt. So ist der Lenkwinkel auf 69,5° abgeflacht und der Reach um 10 mm angewachsen. Kombiniert mit einem kurzen Vorbau und Hinterbau soll die Agilität aber nahezu gleich bleiben.

4. Komfort
Je länger die Strecke desto mehr freut sich ein Fahrer über Komfort. Ein Hardtail wird nie den Komfort eines Fullys erreichen, doch flexende Sattelstützen und Hinterbauten können zumindest kleine Schläge, welche besonders auf Wiesenabschnitten und groben Schotterpisten vorkommen, abfedern und somit Rückenproblemen vorbeugen.

5. Haltbarkeit
Last but not least sollte das Rad auch noch allen Belastungen standhalten und dem Fahrer lange Freude bereiten. Nichts ist ärgerlicher als einen vermeintlichen Sieg wegen technischen Defekten zu verlieren, wie es gerade bei Etappenrennen häufig passiert.

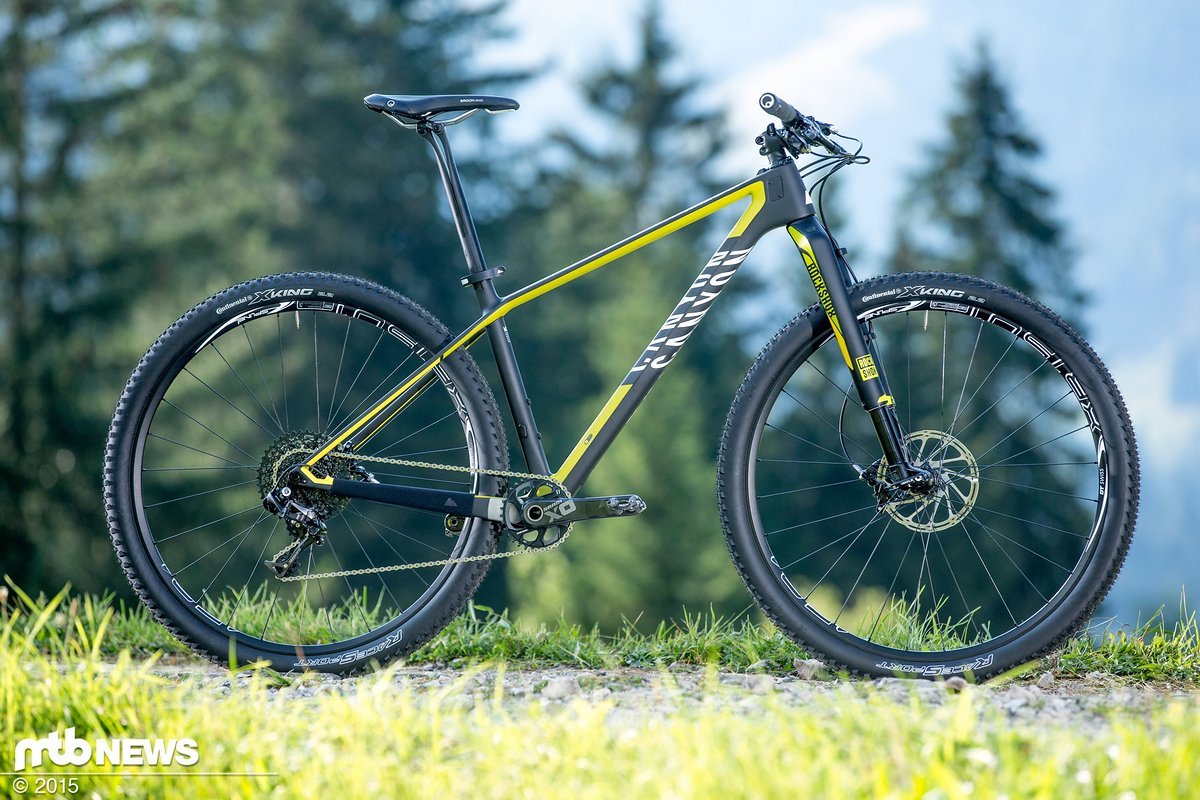

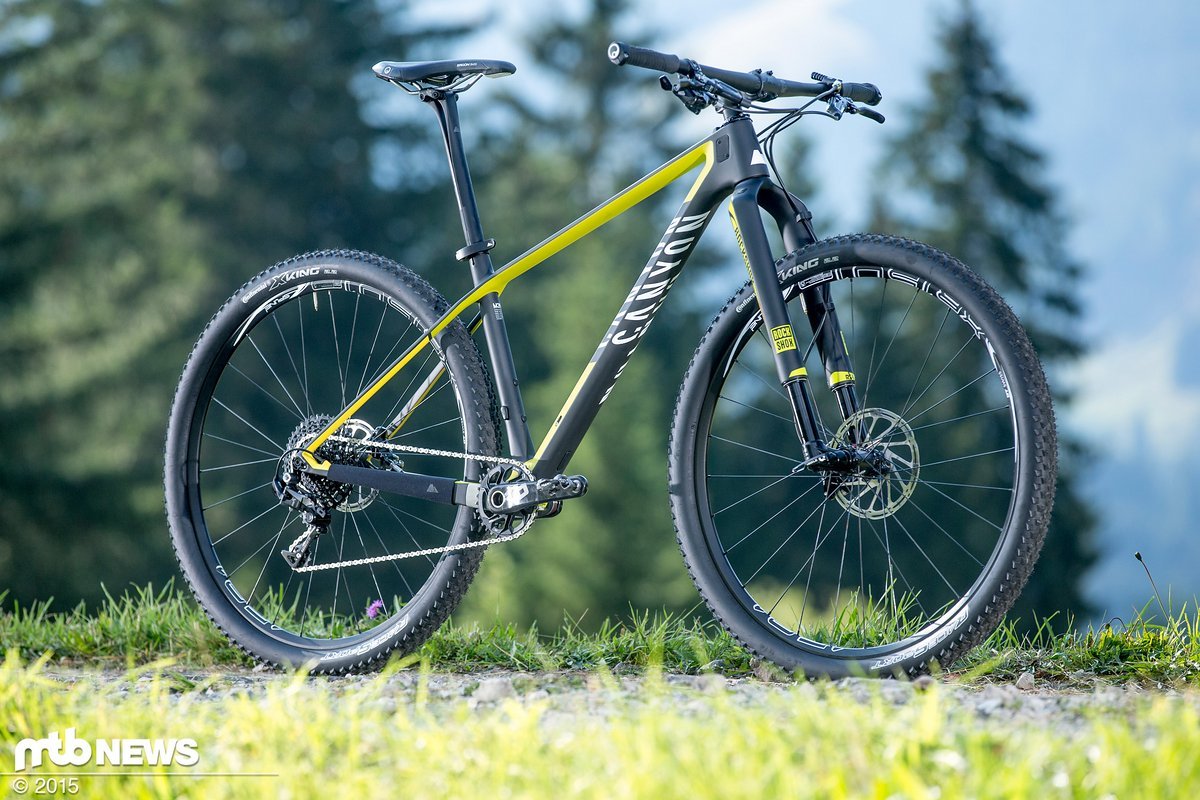

Zum Test stand dabei ein Modell mit Rs-1, DtSwiss XR1200 Laufrädern und XX1-Komponenten bereit.
# Zum Test stand dabei ein Modell mit Rs-1, DtSwiss XR1200 Laufrädern und XX1-Komponenten bereit. - Mit einem Rahmengewicht von lediglich 870g führt Canyon die Federgewichte an, dicht gefolgt vom Focus Raven max mit 885g.

Umsetzung der Anforderungsliste

Um die unterschiedlichen Anforderungen unter einen Hut zu bekommen setzten die Ingenieure von Canyon auf vier wesentliche Konstruktionsmethoden.

  • Schlanke Verbindungen (geringe Oberfläche)
  • Direkte Linien
  • Ideales Rohrdurchmesser / Wandstärkenverhältnis
  • Clevere Detaillösungen

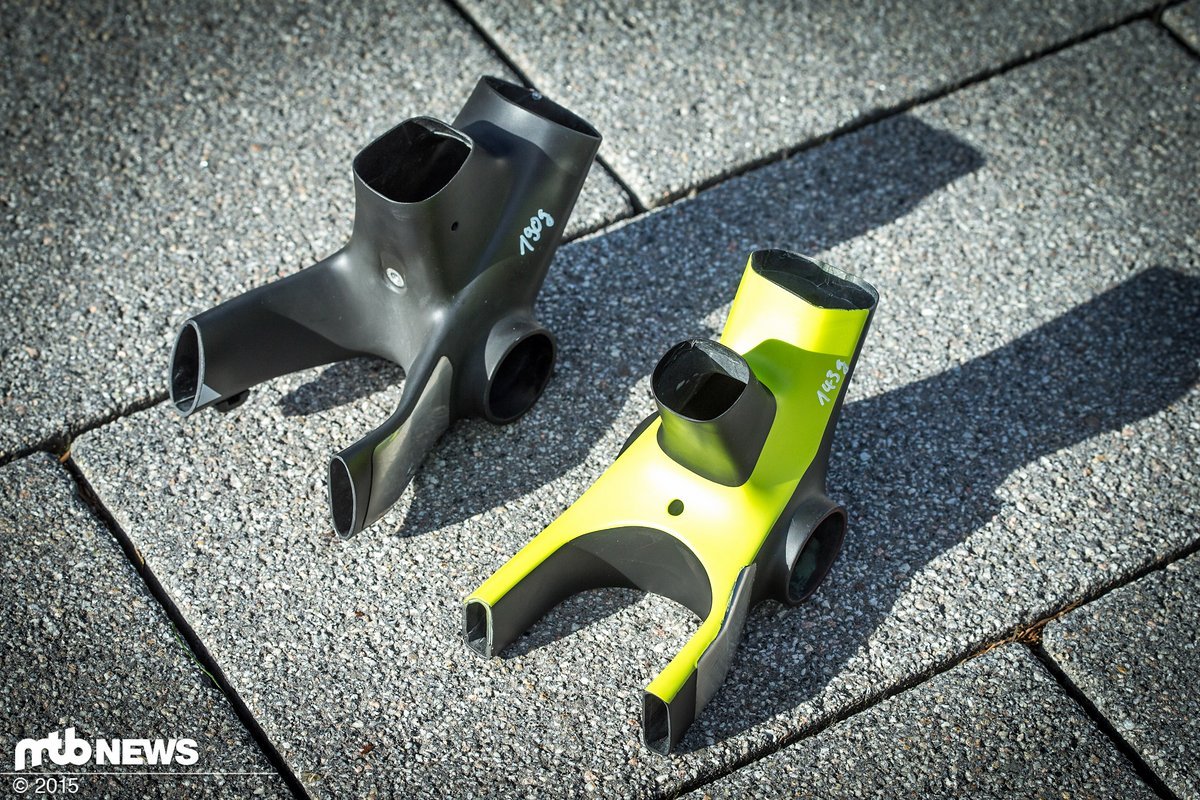

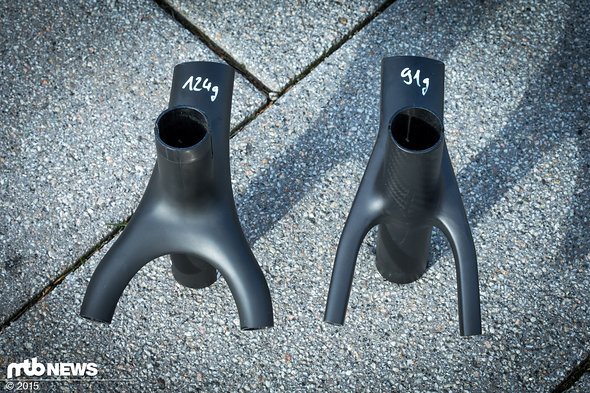

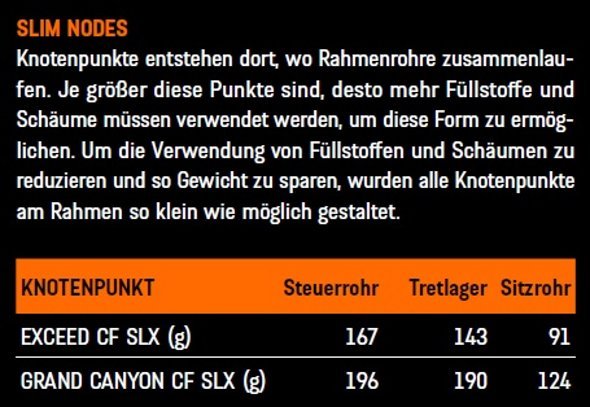

Gewichtsersparniss durch schlanke Verbindungen
# Gewichtsersparniss durch schlanke Verbindungen - An mehreren Stellen mussten beim alten Modell Kerne beim Fertigen eingesetzt werden um die Form herstellen zu können. Selbst nach dem Ausbacken verblieben diese im Rahmen, wodurch das Gewicht leicht erhöht wurde.
Gewichtsersparniss durch Detaillösungen
# Gewichtsersparniss durch Detaillösungen

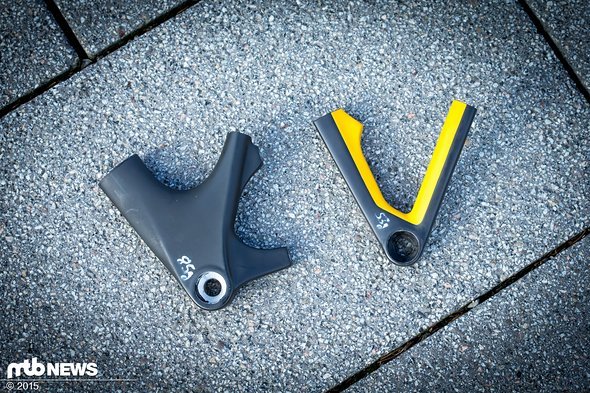

Gewichtsersparniss durch Querschnittsänderungen
# Gewichtsersparniss durch Querschnittsänderungen - Auffällig ist hier besonders die Materialanhäufung im Unterrohr, was unter anderem für erhöhte Steinschlagesistenz sorgen soll.

Eine weitere wichtige Rolle bei der Entwicklung des Exceed CF spielte die Verwendung spezieller Carbonfasern, je nach benötigter Eigenschaft. Hochsteife aber bruchanfällige Fasern dort, wo Verwindungen verhindert werden sollen aber nur geringe Belastungen auftreten und hochfeste Fasern überall dort, wo Belastungen auftreten.

Am Steuerkopf treten Verwindungen hauptsächlich an den Seitenflächen auf, während Kräfte von Sprüngen oder dem Bremsen oben und unten angreifen. Durch dieses Verfahren lassen sich die beiden Ziele geringes Gewicht und Steifigkeit gut kombinieren. Natürlich klappt das nicht an jeder Stelle am Rahmen, doch muss sich das neue Exceed mit einem Rahmengewicht von 870 g in Größe Medium und einem STW-Wert von 103 Nm/°/kg definitiv nicht vor der Konkurrenz verstecken (beides Herstellerangaben).

Ein ausgefrästes Schaltauge hilft beim Rekordgewicht.
# Ein ausgefrästes Schaltauge hilft beim Rekordgewicht.
Der Umwerfer wird ohne eine weitere Halterung und damit ohne weitere Schraube direkt am Sitzrohr befestigt
# Der Umwerfer wird ohne eine weitere Halterung und damit ohne weitere Schraube direkt am Sitzrohr befestigt - Und schon wieder wurde Gewicht gespart.
Ingesamt soll das Canyon Exceed 11 mm Federweg bieten
# Ingesamt soll das Canyon Exceed 11 mm Federweg bieten - 6 mm werden durch die Sattelstütze realisiert und 5 mm durch den Rahmen.

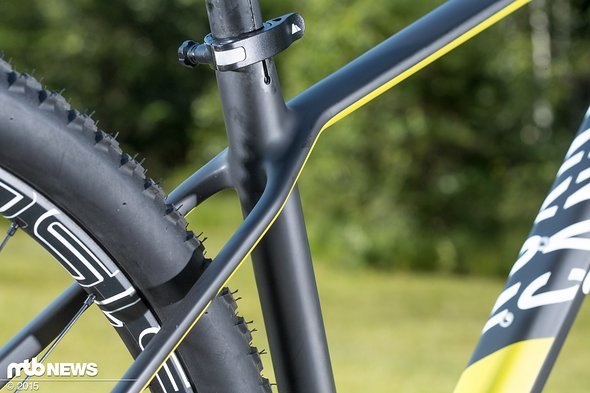

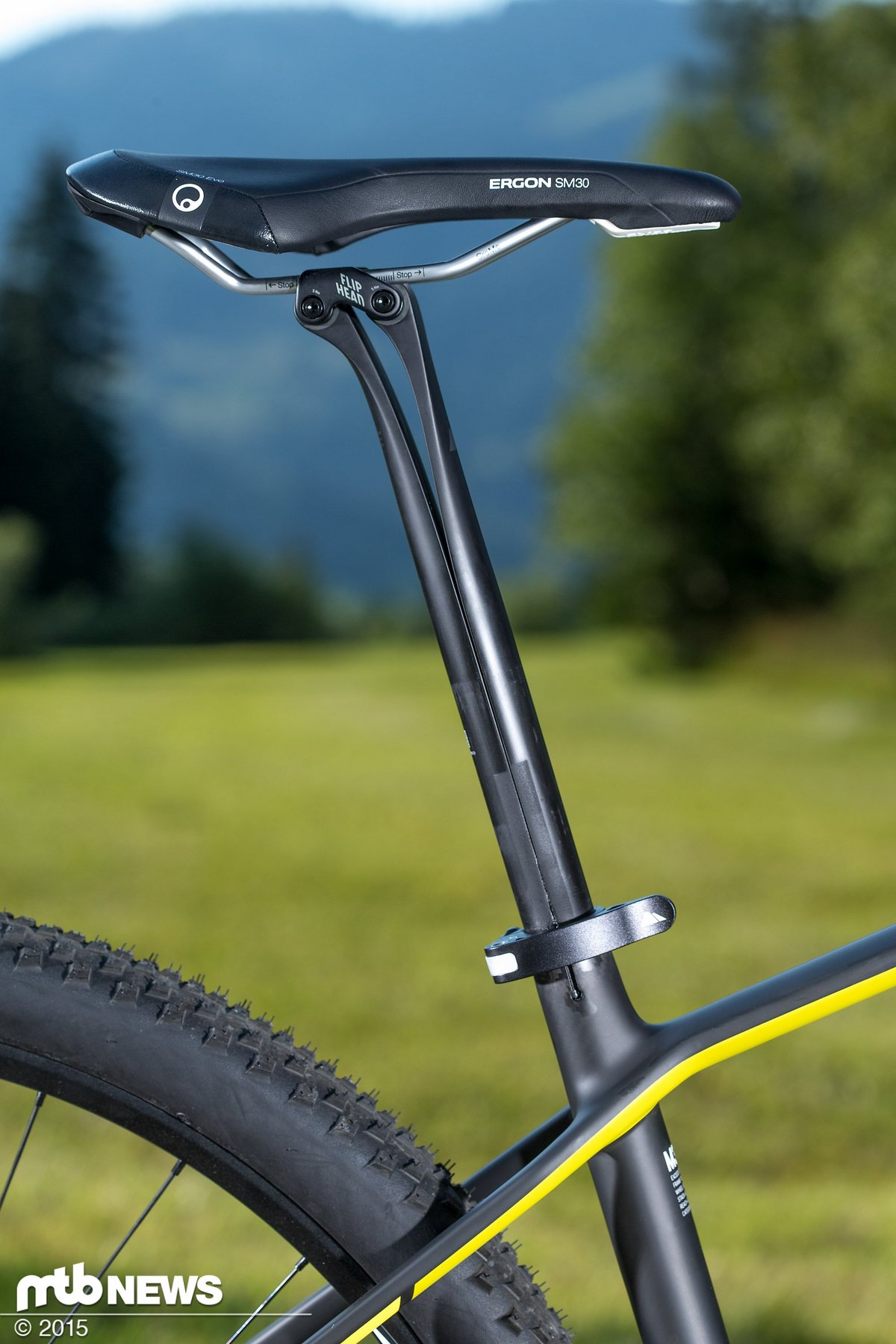

Am Sattelrohr wurder das Konzept "Schlanke Verbindungen" konsequent umgesetzt
# Am Sattelrohr wurder das Konzept "Schlanke Verbindungen" konsequent umgesetzt - Während beim alten Modell ein Kern auch nach dem Ausbacken im Innern bleiben musste, entfällt dies durch die neue Konstruktion komplett.
Wie bei fast allen anderen Herstellern wandert der Bremssattel in das Ausfallende
# Wie bei fast allen anderen Herstellern wandert der Bremssattel in das Ausfallende - Dadurch kann auf eine zusätzliche Verstrebung verzichtet werden, da Kräfte auch über den Bremssattel aufgenommen werden können.
Nicht immer wurde das Konzept "Schlanke Verbindungen" komplett umgesetzt
# Nicht immer wurde das Konzept "Schlanke Verbindungen" komplett umgesetzt - Um den Hinterbau zu versteifen, wird am Tretlager ein großer Radius eingesetzt. Vorteilhaft ist, dass der Kern im Vergleich zum Sattelrohr durch das Tretlager nach dem Ausbacken entnommen werden kann.

Austattungsvarianten und Preise

Canyon bietet Exceed CF SLX gleich in 9 unterschiedlichen Ausführungen an – damit sollte für jeden eine passende Variante dabei sein. Angefangen vom Exceed 8.9 mit XT 11-fach Komponenten und DT Swiss XR1501 Laufradsatz mit angegebenen 9,5 kg, bis hin zum exklusiven Exceed 9.9 LTD mit Keramiklagern getunter XX1 und den neuen Bike Ahead AC-29 biturboRS Laufrädern mit sagenhaften 7,88 kg. Eine genaue Preisliste veröffentlichte Canyon bisher noch nicht. Beim Blick auf die aktuellen Preise dürfte es bei 3000€ anfangen und vermutlich bis zur LTD Teamversion für 5500€ gehen. Interessant wird es für alle Gewichtsfetischisten beim exklusiven Topmodell 9.9 LTD. Beim Blick auf die Ausstattungsliste wird aber klar, dass ein Preis unter 7000€ unrealistisch erscheint.

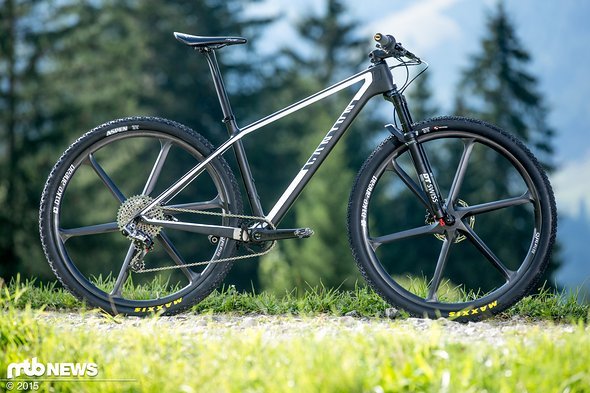

Fast schon zu exklusiv um harte Marathons in Angriff zu nehmen. Die Ahead Composites Laufräder sorgen definitiv für das gewisse etwas und drücken das Gewicht auf sagenhafte 7.88 kg.
# Fast schon zu exklusiv um harte Marathons in Angriff zu nehmen. Die Ahead Composites Laufräder sorgen definitiv für das gewisse etwas und drücken das Gewicht auf sagenhafte 7.88 kg. - Mit fast genau dieser Ausstattung fuhren zwei Canyon-Mitarbeiter bei der transAlp Challenge mit, ohne jegliche Probleme. Alle Teile sollen problemlos für den Dauereinsatz geeignet sein.
Neben drei 1-fach Modellen kommen sechs Modelle mit einem Umwerfer daher.
# Neben drei 1-fach Modellen kommen sechs Modelle mit einem Umwerfer daher.
Higendmodelle Canyon Exceed
# Higendmodelle Canyon Exceed - Für alle denen das Beste gerade gut genug ist.
Promodelle Canyon Exceed
# Promodelle Canyon Exceed
Einstiegmodelle Canyon Exceed
# Einstiegmodelle Canyon Exceed - Nicht nur die teuersten Bikes sind schnell.
Geometrietabelle Canyon Exceed
# Geometrietabelle Canyon Exceed - Bei wachsender Rahmengröße nimmt auch die Hinterbaulänge zu, was ein steigendes Vorderrad in steilen Rampen verhindern soll.

Fazit

Getreu nach dem Motto „Gutes noch besser machen“, entwickelte Canyon ein komplett neues Race-Hardtail CF SLX welches fortan auf den Namen Exceed hört und das bisherige Grand Canyon ablöst. Das Rahmengewicht von versprochenen 870 Gramm ist eine wahre Kampfansage für so manchen Mitbewerber und dürfte wohl das zurzeit leichteste Hardtail auf dem Markt sein. Betrachtet man die Konstruktion genauer kann man dem Entwicklungsteam von Canyon nur gratulieren. Die Detaillösungen sind durchdacht und wurden clever umgesetzt. Der Lenkwinkel von 69,5° ist dabei nicht zu flach um bergauf trotzdem noch agil Hindernissen ausweichen zu können und eine Reach-Verlängerung mit gleichzeitiger Kürzung der Vorbauten ist fast schon Standard bei Neuvorstellungen. Mit diesen Daten ist das Rad mit Sicherheit wieder wettbewerbsfähig und muss sich vor der Konkurrenz nicht verstecken.

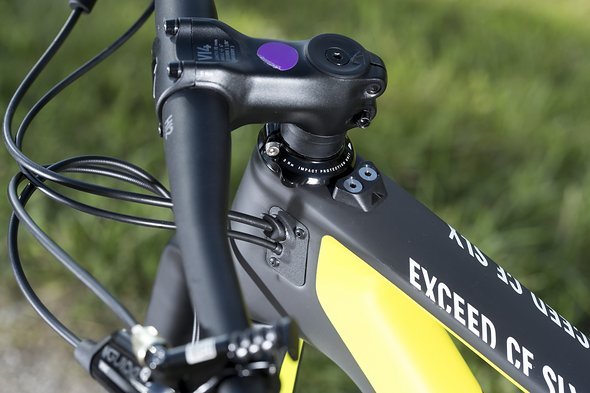

Die Züge verschwinden komplett im Rahmen
# Die Züge verschwinden komplett im Rahmen - Das minimal höhere Gewicht nehmen die Profis gerne in Kauf. Wie Lakata verriet kann er so bei Regenrennen einfacher Matsch vom Unterrohr nach der Abfahrt abstreifen, was das Gewicht deutlicher reduziert als außenverlegte Züge.
Direkte Linien ziehen sich durch das komplette Rad.
# Direkte Linien ziehen sich durch das komplette Rad. - Die Designabteilung konnte mit den Ingenieuren einen guten Kompromiss finden.
XC-Redakteur Dommas unterwegs auf dem neuen Canyon Exceed.
# XC-Redakteur Dommas unterwegs auf dem neuen Canyon Exceed.

Erster Fahreindruck

Präsentationen und Erklärungen sind schön und gut, doch letztendlich bringt nur eine Testfahrt Fakten ans Licht. Canyon lud uns dazu nach Oberjoch ins Allgäu ein, wo wir nach der Vorstellung noch mehrere kurze Runden drehen konnten. Neugierigen Hotelbesuchern sah man es am erstaunten Gesicht beim Heben des Rades an – das Canyon Exceed ist extrem leicht. So fühlt es sich auch beim Beschleunigen an. Fast mühelos sprintet es nach vorne und bei harten Antritten wird auch klar, dass die Steifigkeit keine Wünsche übrig lässt.

Eine genaue Aussage über die Fahrqualitäten lässt sich zwar nicht treffen, besonders da der technischere Trail keine allzu hohen Geschwindigkeiten zuließ, welche lediglich auf einfachen Schotterabfahrten erreicht wurden, doch fühlte sich das Bike zu keiner Zeit unsicher an. Weder Über- noch Untersteuern traten während der beiden 30-minütigen Testrunden auf.

Lediglich beim Punkt Komfort enttäuschte mich das neue Rad ein wenig. Zwar spürte man den Flex beim sitzenden Umfahren von Bodenunebenheiten merklich, doch hier konnte die Konkurrenz mehr überzeugen. Die Kompromisse aus geringem Gewicht, hoher Steifigkeit und Komfort gefielen mir aber bisher bei dem Exceed am besten. Meiner Meinung nach spielt Komfort beim Hardtail eine eher untergeordnete Rolle, solange einen Schläge nicht mehr wie zu Beginn der Carbonrahmenzeit fast auf dem Sattel hebeln.

Wie sich das Rad tatsächlich im Vergleich zur Konkurrenz schlägt und ob sich mein erster Eindruck mit der Realität deckt, wird nur ein direkter Vergleichstest ans Licht bringen.

Pro

  • geringes Gewicht
  • sehr gute Steifigkeit
  • gutes Handling

Contra

  • Im Vergleich zur Konkurrenz gefühlt geringerer Komfort
In der ersten Testausfahrt konnte das Exceed mit gutem Handling überzeugen.
# In der ersten Testausfahrt konnte das Exceed mit gutem Handling überzeugen.
