Wie läuft überhaupt ein Testprozedere von Laufrädern ab? Um das herauszufinden, waren wir zu Besuch bei DT Swiss im schweizerischen Biel. Wir haben mit den Entwicklern über aktuelle Entwicklungen im Bereich des Laufrads gesprochen und uns angeschaut, wie viel Aufwand in die Tests der Produkte fließt, sodass Stabilität und Sicherheit für den Kunden garantiert werden können.

Carbon-Felgen ja oder nein? Die Laufräder sind wohl die Teile am Rad, die neben den Reifen am meisten gefordert sind. Daher sollten sie in der Lage sein, einiges wegzustecken. Wie viel Arbeit in die Entwicklung von stabilen Laufrädern fließt, ist im Vergleich zu anderen Teilen am Rad aber häufig wenig sichtbar. Auch die Herausforderungen, vor denen man als Hersteller in diesem Bereich steht, sind nicht unbedingt offensichtlich. So hat man es nicht nur mit Trends wie breiteren Felgen und Carbon zu tun, auch kleinere Entwicklungen wie Procore und die gewaltige Vielfalt an Reifen sorgen für Herausforderungen.

Ein Laufrad darf nicht kollabieren: UCI-Vorschriften und Realität

Im Hauptquartier von DT Swiss in Biel wurden wir von Andreas Tschanz (Project Engineer, seit 2008 für Felgenentwicklung zuständig), Stefan Spahr (Leiter Laufräder, Naben, Speichen seit 1995) und Marek Meili (zuständig für Carbon-Felgen seit 2015) empfangen. Für Gesprächsstoff sorgte zunächst vor allem das Thema Carbonfelgen. Unser Test-Team hat schon für zahlreiche zerstörte Carbonfelgen gesorgt, sodass einige unserer Testfahrer von Kohlefasern im Bereich Laufrad schon nicht mehr überzeugt sind. Vor allem, da bei Jens ein kollabierendes Carbon-Vorderrad für einen heftigen Sturz sorgte.

Unsere Gastgeber: Friso Lorscheider, ...
# Unsere Gastgeber: Friso Lorscheider, ...
... Marek Meili, ...
# ... Marek Meili, ...
... und Stefan Spahr
# ... und Stefan Spahr

Für DT Swiss spielt neben der Belastbarkeit bis zum Defekt auch die Reststeifigkeit des Laufrads nach einem Defekt eine große Rolle – nach einem Bruch des Felgenhorns muss die strukturelle Festigkeit noch gewährleistet sein, sodass der Fahrer kontrolliert zum Stehen kommen kann. Die Schweizer gehen noch einen Schritt weiter und stellen die Vorgabe an sich selbst, dass der Fahrer nach einem sichtbaren Schaden an der Felge noch sicher bis nach Hause fahren kann.

„Ein tolerantes und langsames Versagen ist wichtig.“ – Andreas Tschanz, Felgenentwicklung DT Swiss

Die Anforderung, dass ein Laufrad nicht kollabieren darf, geht auf eine UCI-Vorschrift aus dem Rennrad-Sport zurück, die nach zahlreichen Unfällen aufgrund versagender Carbon-Laufradsätze mindestens 16 Speichen und bestandene Impact-Tests fordert. Diese Tests wurden von DT Swiss für die UCI mitentwickelt und werden auch in den dortigen Testlabors durchgeführt – es werden also auch Produkte von Mitbewerbern getestet. Der Test entspricht im Grunde einem „Flat Drop“: ein flacher Stahl-Amboss wird auf die Felge fallen gelassen, wobei Amboss und Felge durch ein 20 mm dickes Gummi-Pad voneinander getrennt sind. Der Amboss trifft zwischen zwei Speichen auf die Felge – die Höhe aus der er herabfällt wird so angepasst, dass immer die gleiche definierte Energie wirkt. Nach dem Test dürfen keine äußeren Schäden an der Felge sichtbar sein und das Laufrad darf sowohl lateral als auch radial nicht mehr als 1,0 mm Schlag haben.

Skalierung des Impact-Tests für MTB

DT Swiss erhöht die Lasten aus diesem Test für die Prüfung von Mountainbike-Laufrädern. Vorgabe bleibt, dass das Laufrad nach dem Einschlag keine Schäden zeigen darf. In der Praxis darf das Laufrad nicht kollabieren, sodass der Fahrer das Rad noch sicher zum Stand bringen kann. Da es für den Mountainbike-Bereich keine eigenen Normen gibt, setzt DT Swiss auf weitere eigene Testprozedere, die kontinuierlich an die im Feld auftretenden Lasten angepasst werden. Auch nutzt DT Swiss die große Erfahrung aus dem Alu-Felgenbereich, um anhand der plastischen Verformung (Dellengröße) im Extremeinsatz die Testparameter festzulegen, damit man diese unter Laborbedingungen reproduzieren und auf Carbon-Felgen anwenden kann.

In den Hallen von DT Swiss ...
# In den Hallen von DT Swiss ...
... kamen wir natürlich an jeder Menge Felgen und Laufrädern vorbei
# ... kamen wir natürlich an jeder Menge Felgen und Laufrädern vorbei

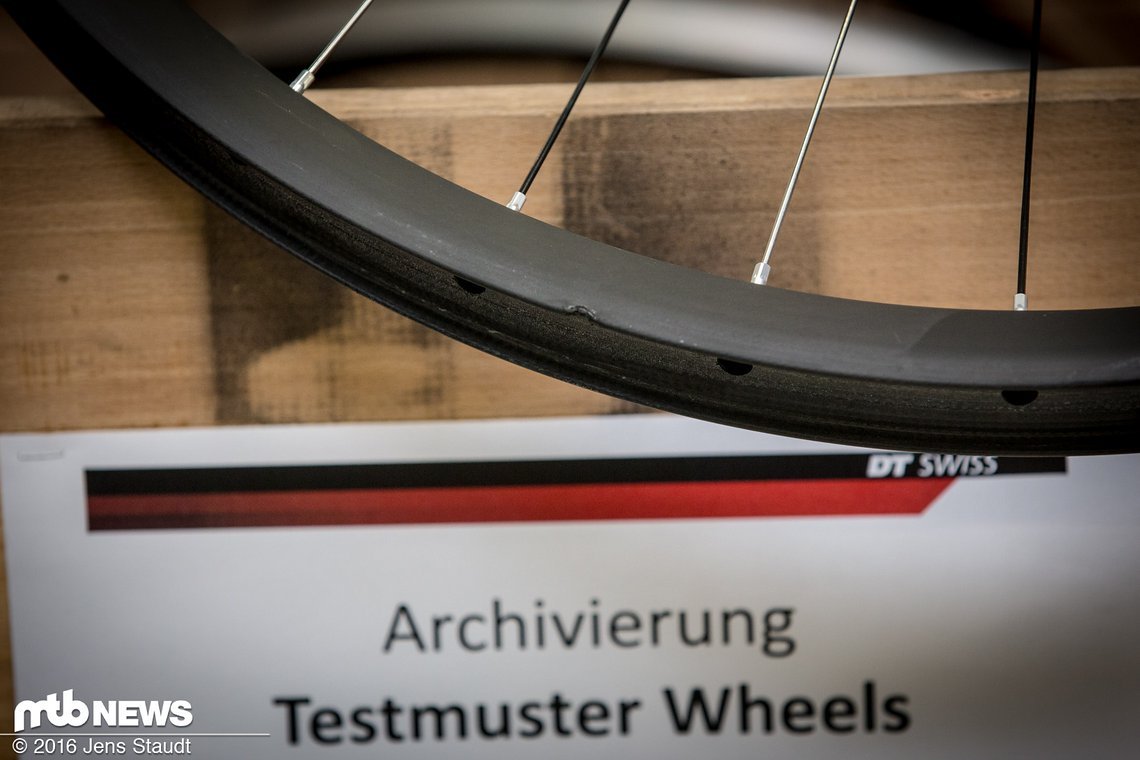

Auch in Tests zerstörte Testmuster werden zu Archivierungszwecken aufgehoben
# Auch in Tests zerstörte Testmuster werden zu Archivierungszwecken aufgehoben

Das Schwierige bei Carbon ist, dass Schäden für den Kunden nicht unbedingt sofort sichtbar sind – Schäden können beispielsweise auch bei der Tubeless-Montage entstehen, wenn zu viel Druck auf die Felge wirkt. Der sichtbare Schaden kann dann erst später bei der Belastung auf dem Trail auftreten. Doch ein Carbon-Laufradsatz gehört zur Auswahl eines großen Laufradherstellers mittlerweile einfach dazu. Das Wichtigste bleibt, den richtigen Kompromiss aus Gewicht und Stabilität zu finden. Es ist möglich Carbonfelgen zu bauen, die noch deutlich stabiler sind – dann liegt das Gewicht aber wieder auf dem Niveau von Aluminium-Felgen. Es gibt bei Carbon-Felgen eben gewisse Probleme, weswegen DT Swiss sie aktuell auch nicht in jedem Bereich einsetzt.

„Unser Anspruch ist, dass ein Rad weit über die gesetzliche Gewährleistung hält und problemlos fahrbar ist.“ – Friso Lorscheider, Public Relations, DT Swiss

Aus diesem Grund gibt es die Carbonfelgen von DT Swiss auch nicht einzeln zu kaufen. Warum? Ein Laufrad ist ein komplexes Bauteil, bei dem es wichtig ist, wie die einzelnen Komponenten miteinander arbeiten. Nur wer die Kontrolle über jedes Bauteil hat, kann gewährleisten, dass das Laufrad optimal funktioniert.

In dieser Maschine werden die Impact-Tests an den Felgen durchgeführt
# In dieser Maschine werden die Impact-Tests an den Felgen durchgeführt

Alle Felgen müssen zu allen Reifen passen

Viel Arbeit und etwas Schwierigkeiten bereitet aktuell die ETRTO-Empfehlung. Die „European Tyre and Rim Technical Organisation“ macht Vorgaben zu der Schnittstelle zwischen Reifen und Felge. Doch sind diese Vorgaben ziemlich veraltet, Felgenbreiten über 25 mm sind daher kaum abgedeckt. Daher können sich die Felgenhersteller nicht mehr wirklich daran orientieren und halten. Natürlich werden die Felgen in Verbindung mit möglichst vielen verschiedenen Reifen getestet, doch es ist schwer, als Felgenhersteller alle Reifenmodelle in Kombination mit allen Felgen zu abzudecken. Für zusätzliche Herausforderungen sorgt der Trend zu Tubeless-Aufbauten, da einige Reifenhersteller damit werben, dass man grundsätzlich jede Felge mit ihren Reifen tubeless fahren kann. Auch dass mit weniger Luftdruck gefahren wird, kann das zu Problemen führen – zum Beispiel dem bekannten Burping.

„Der Hersteller ist verantwortlich den Kunden über sein Produkt zu informieren (Manuals, Warnaufkleber etc) – Die ‚Informationspflicht‘ liegt beim Händler.“ – Friso Lorscheider, Public Relations, DT Swiss

Leichter Trail-Einsatz oder hartes Enduro-Race? Das entscheiden die Bike-Hersteller

Weiterhin ist es schwierig zu kontrollieren, welche Laufräder die Hersteller in welchen Bikes verbauen. Wenn zum Beispiel von einem Bike-Hersteller aus Gewichtsgründen ein Laufradsatz, der für leichten Trail-Einsatz gedacht ist, in einem Bike verbaut wird, das auch für hartes Enduro-Fahren beworben wird, hat man als Laufradbauer hier wenig Einfluss. Ebenso kann DT Swiss nicht 100% kontrollieren, wie gut die Kunden vom Händler informiert werden. Viel mehr als entsprechende Anleitungen, Warnaufkleber und Informationen auf der Webseite zu liefern, kann man als Hersteller nicht tun. Teilweise unterschreiben die Bike-Hersteller Erklärungen, die Laufräder innerhalb der vorgegebenen Spezifikationen einzusetzen – jedoch nicht alle.

Weiterhin verbauen die Bike-Hersteller häufig den gleichen Laufradsatz sowohl in XS als auch in XL Rahmen – jedoch ist ein Laufradsatz, der für 60 kg schwere Fahrer gut funktioniert nicht immer die richtige Wahl für einen Fahrer mit über 100 kg.

DT Swiss setzt bei Einsatzbereich-Vorgabe auf die „ASTM Riding Styles“. Diese ergeben zusammen mit dem maximal zulässigen Systemgewicht die „Worst Case“-Anwendung für ein Produkt. Auch in diesem Einsatz muss ein DT Swiss Produkt über die Gewährleistungsfrist hinaus sicher und zuverlässig funktionieren.

Fotostory: Hier wird getestet!

Die Gewichte
# Die Gewichte
Dieser „Amboss“ kommt beim Impact Test nach UCI-Regeln zum Einsatz
# Dieser „Amboss“ kommt beim Impact Test nach UCI-Regeln zum Einsatz

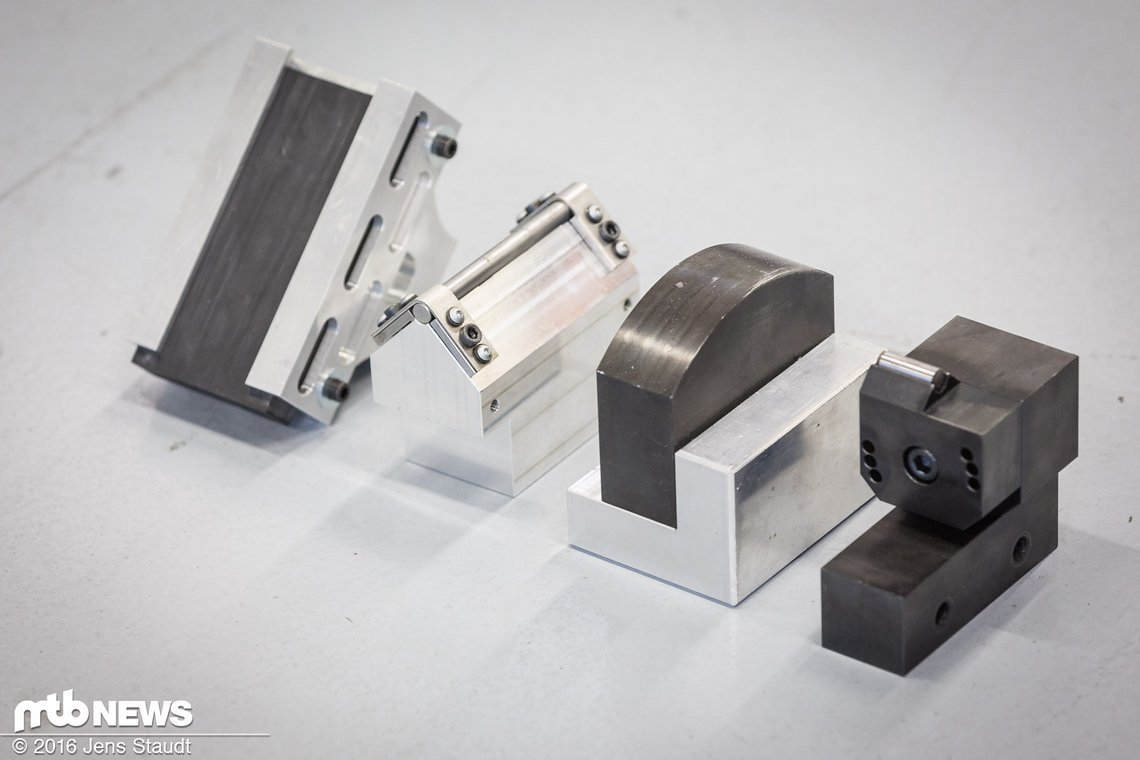

Doch mit dem UCI-Test gibt sich DT Swiss nicht zufrieden ...
# Doch mit dem UCI-Test gibt sich DT Swiss nicht zufrieden ...
... und führt weitere, eigens entwickelte Tests durch
# ... und führt weitere, eigens entwickelte Tests durch
Die Kunden sollen so gut wie möglich informiert werden
# Die Kunden sollen so gut wie möglich informiert werden

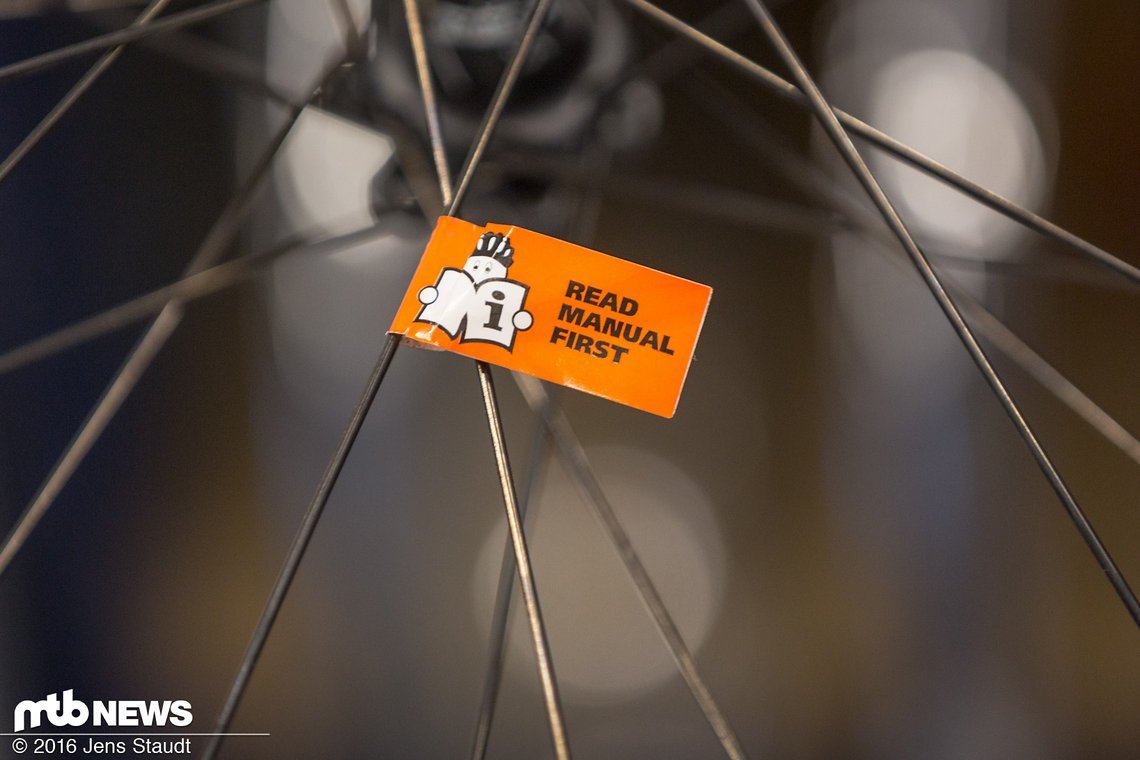

Deshalb liegen den Laufrädern eine umfassende Anleitung ...
# Deshalb liegen den Laufrädern eine umfassende Anleitung ...
... und ein kurzes Informationsblatt bei
# ... und ein kurzes Informationsblatt bei

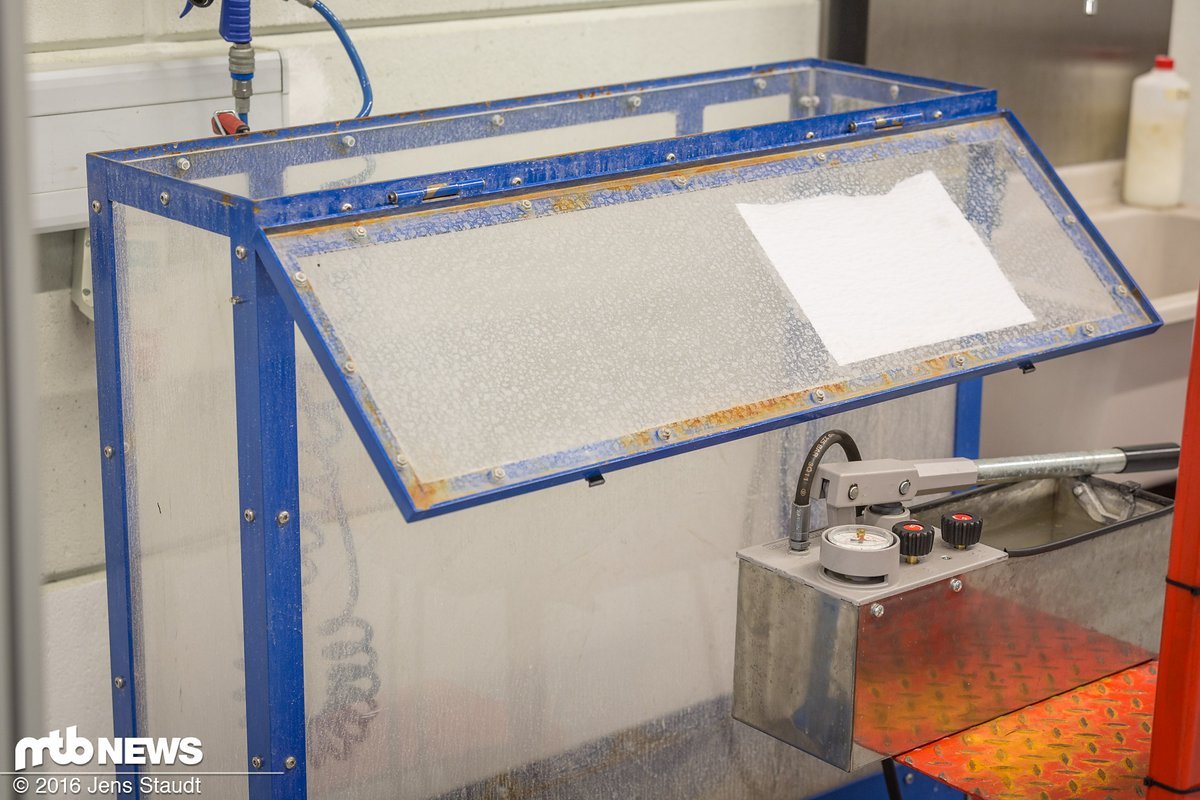

Hier wird die Reifen / Felgenkompatibiltät geprüft.
# Hier wird die Reifen / Felgenkompatibiltät geprüft. - Mit Hilfe dieser Einrichtung wird die Reifen- Felgenschnittstelle überprüft – der Reifen wird aufgepumpt bis ein Versagen auftritt.
Dauerbelastung ...
# Dauerbelastung ...
... für die Nabe
# ... für die Nabe

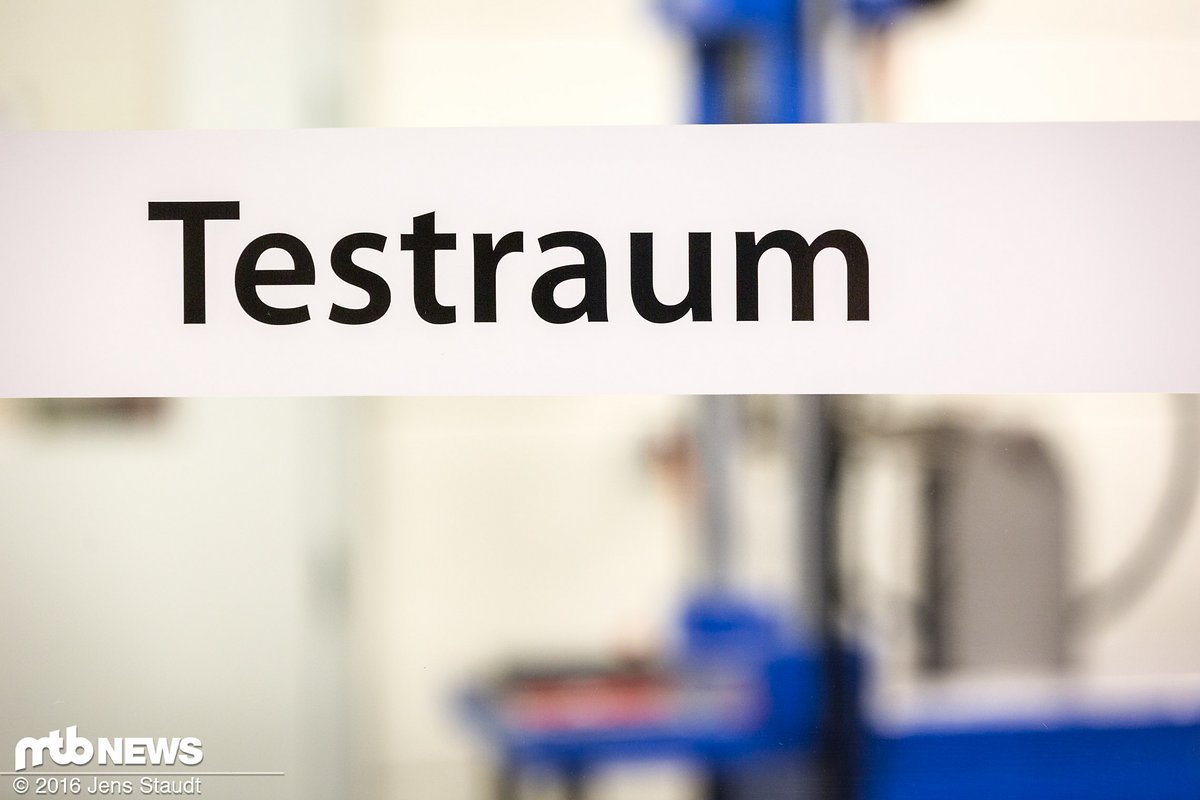

Im großen Testraum laufen die Laufräder tagelang in Testaufbauten und werden immer wieder durch Erschütterungen belastet.
# Im großen Testraum laufen die Laufräder tagelang in Testaufbauten und werden immer wieder durch Erschütterungen belastet. - Fotos leider nicht erlaubt

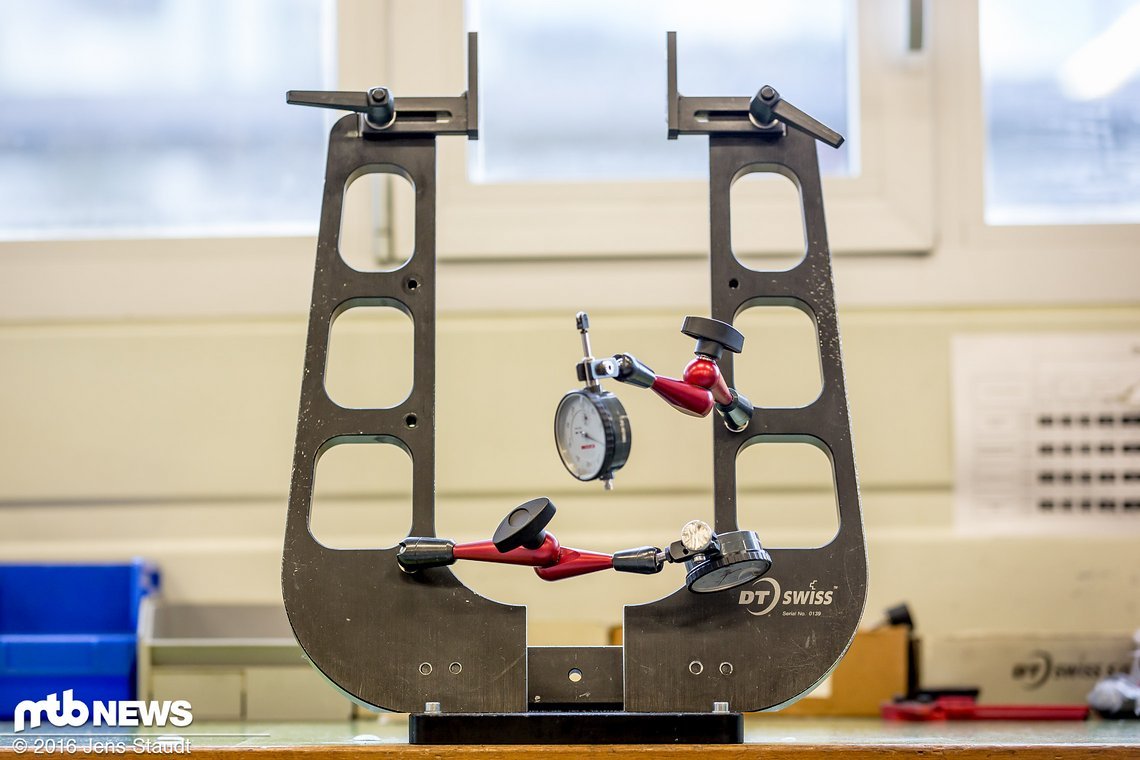

Um die Laufräder testen zu können ...
# Um die Laufräder testen zu können ...
... werden sie möglichst exakt aufgebaut
# ... werden sie möglichst exakt aufgebaut

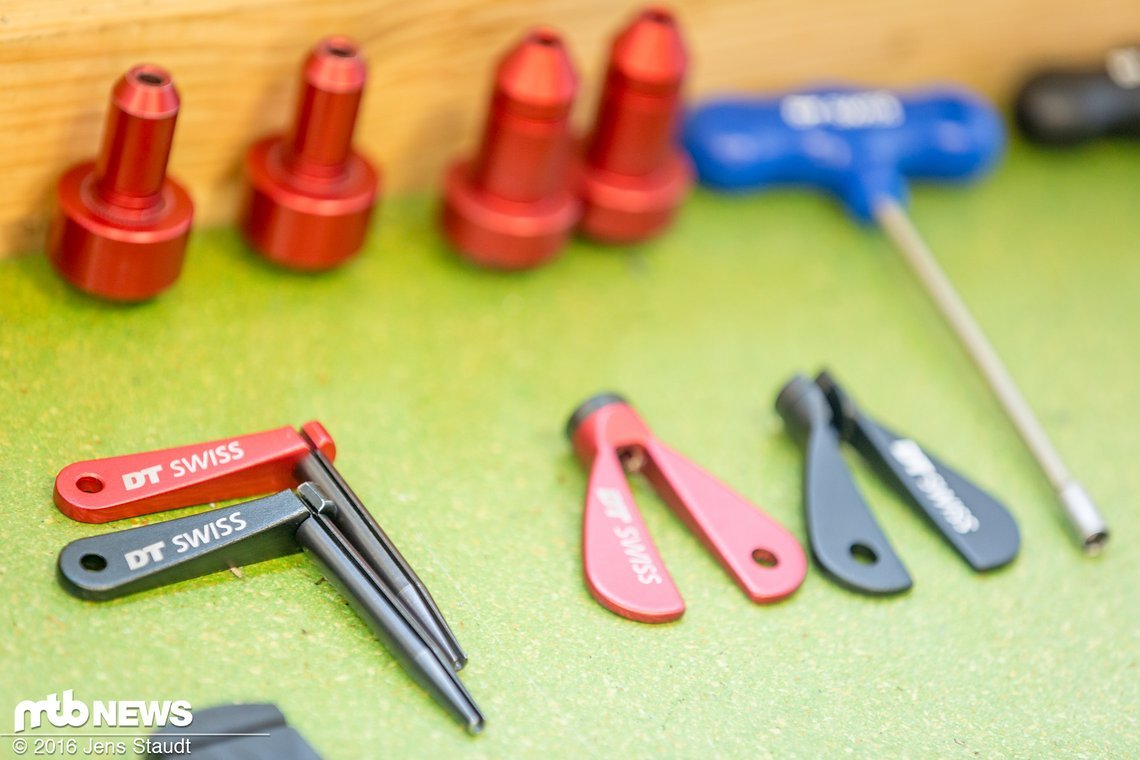

Da schlägt ...
# Da schlägt ...
... jedes Schrauberherz höher
# ... jedes Schrauberherz höher

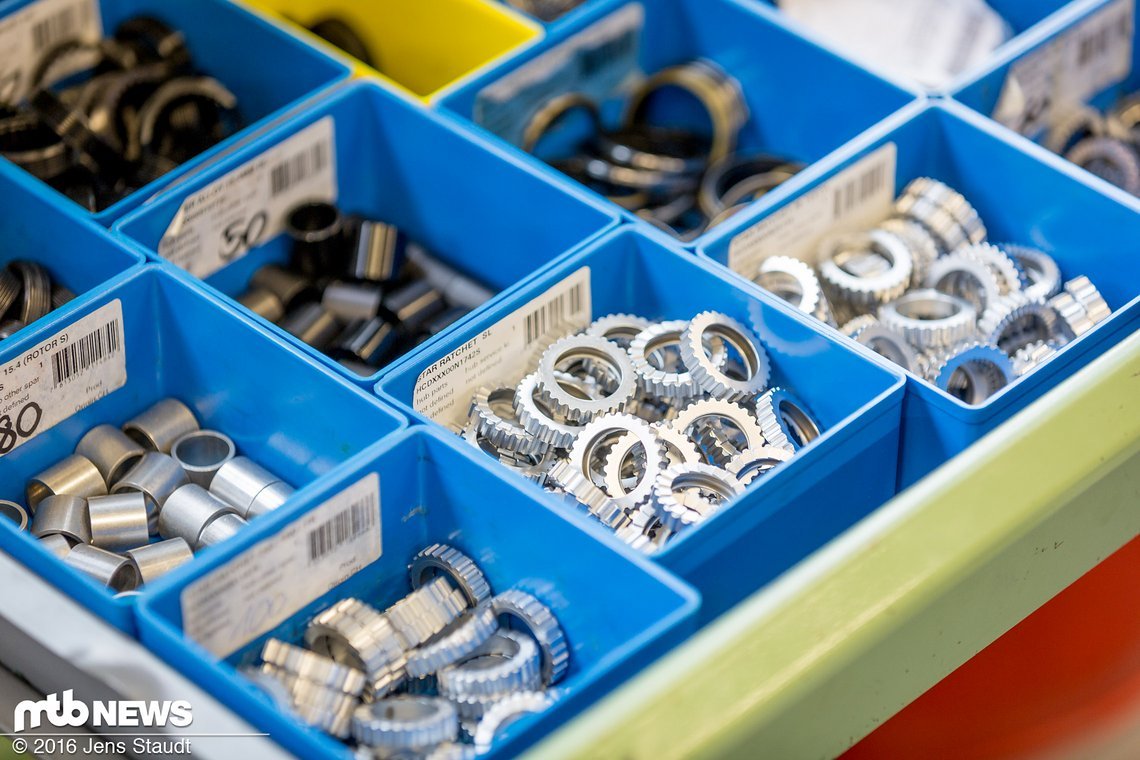

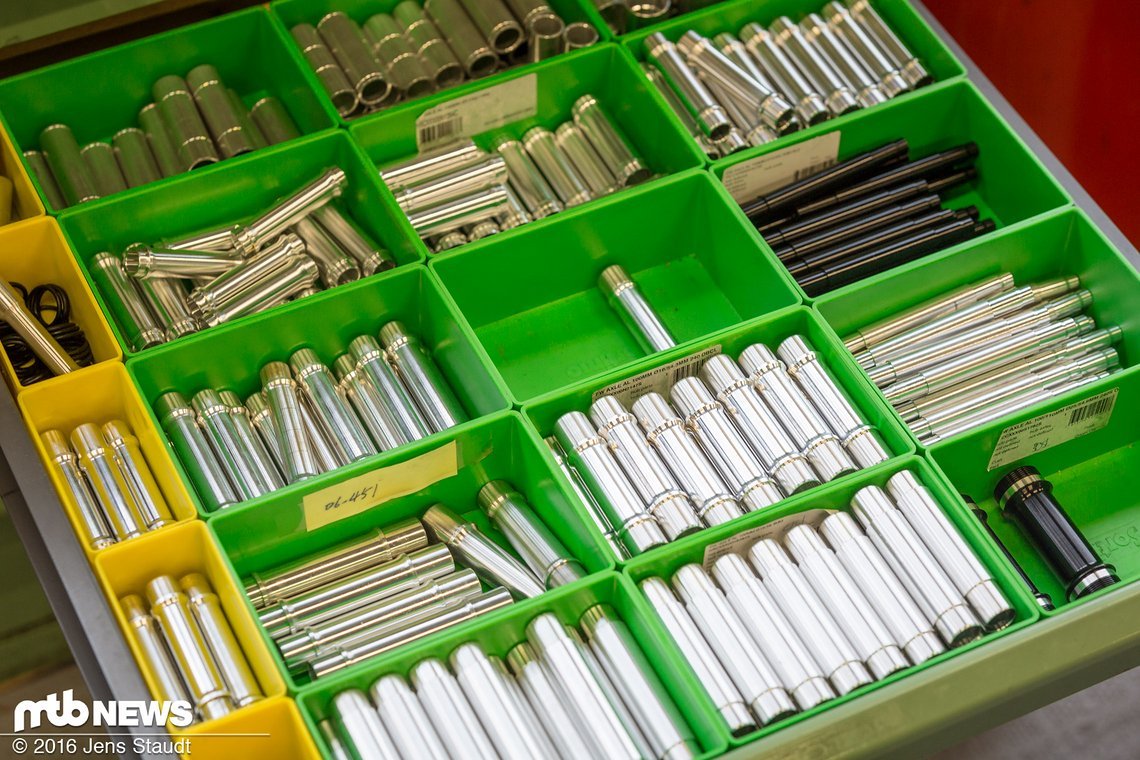

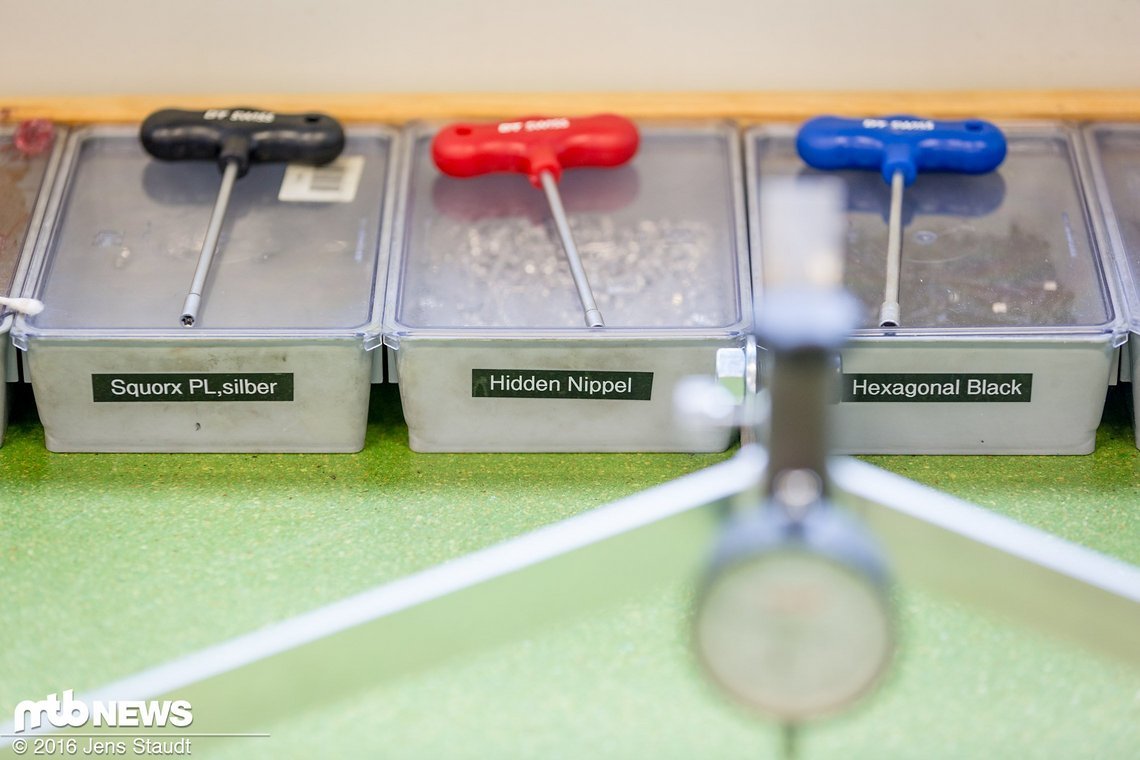

Hier ist alles ...
# Hier ist alles ...
... fein säuberlich ...
# ... fein säuberlich ...
... sortiert
# ... sortiert
... wird genauestens dokumentiert
# ... wird genauestens dokumentiert

Weitere Informationen

Weitere Informationen: www.dtswiss.com
Text & Redaktion: Sebastian Beilmann | 2017
Fotos: Jens Staudt
