Die Firma Onyx RP ist uns als Hersteller von gefrästen Mountainbike-Produkten bislang nicht bekannt gewesen, doch den Namen verbinden wir aus anderem Zusammenhang bereits mit der richtigen Baustelle: Naben. Onyx Racing Products stellt unter BMXern weiter verbreitete Naben mit einem Freilauf her, der ohne spürbare Verzögerung rastet und so beim unmittelbaren Vortrieb hilft. Die Preise für die Produkte sind gesalzen, doch wir haben uns die Naben einmal in Ruhe vorführen lassen.

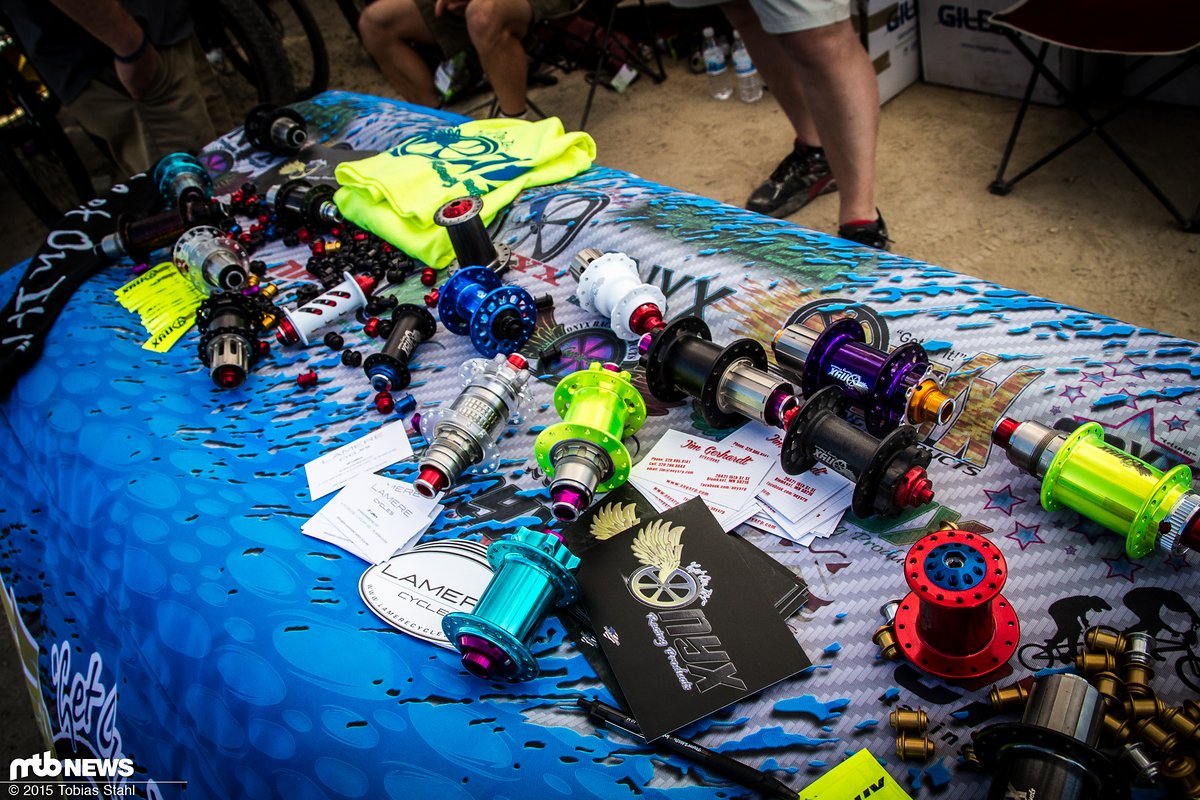

Bei Onyx RP kann der Kunde zwischen 20 verschiedenen Farben für die Naben aussuchen
# Bei Onyx RP kann der Kunde zwischen 20 verschiedenen Farben für die Naben aussuchen - außerdem bieten die Amerikaner Ventilkappen aus Aluminium an, die als "die leichtesten der Welt" beworben werden (in den Bildern immer mal wieder im Hintergrund zu erkennen)

Onyx Racing Products – Sea Otter Classic

Schnell rastende Freilaufkörper gibt es von vielen Herstellern, doch das Problem einer feinen Verzahnung ist häufig eine erhöhte Reibung im System. Das liegt daran, dass in der Regel mehr Kontaktpunkte und oder mehr Sperrklinken zum Einsatz gebracht werden. Aus diesem Grund gehen beispielsweise Hersteller wie American Classic eigene Wege, um die Reibung der z.B. sechs Sperrklinken zu reduzieren. Onyx RP setzt hingegen auf ein System von dem es verspricht, dass es unmittelbar greift wenn es vorwärts gedreht wird und das einen möglichst geringen Widerstand beim Rollen bieten soll. Gerade bei diesen mit minimalem Drehweg einrastende Naben gibt es bislang kaum leichtgewichtige und leicht laufende Produkte.

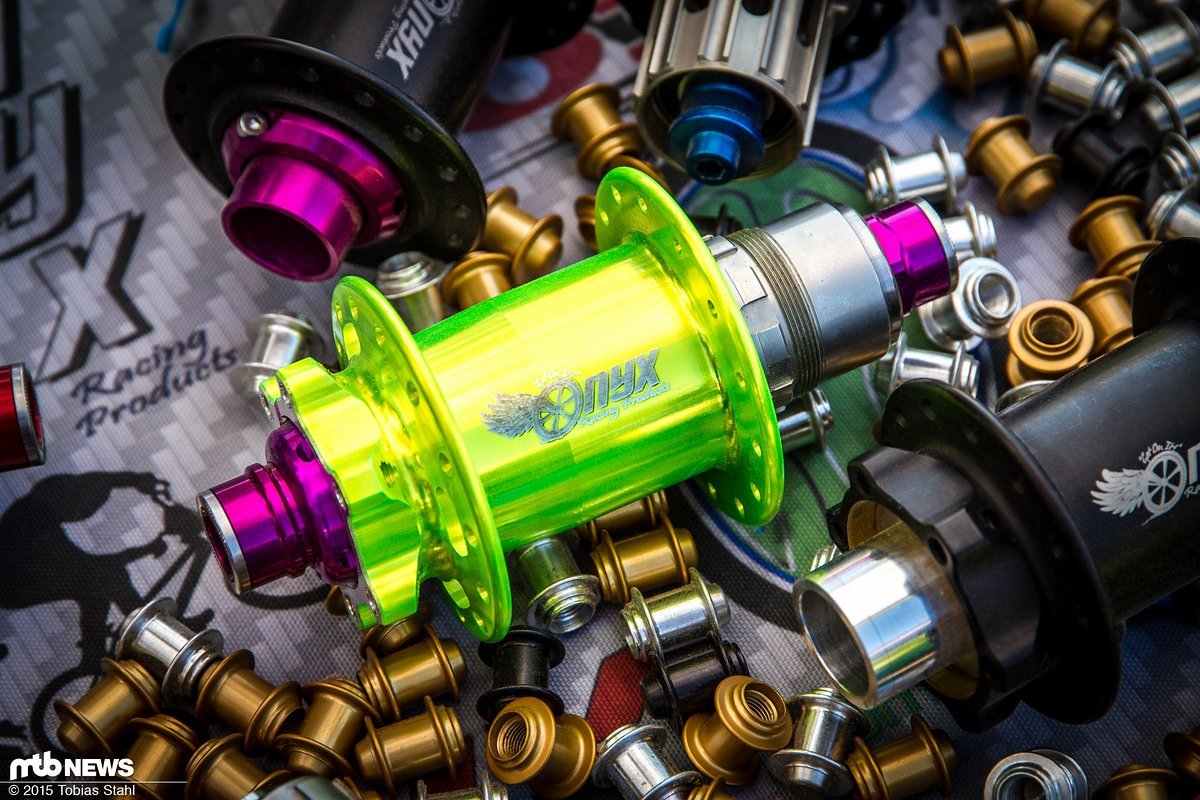

Das ist des Pudels Kern
# Das ist des Pudels Kern - ein zweireihiges Lager, das sich nur in eine Richtung drehen kann, sorgt dafür, dass der Freilauf bei diesen Naben sofort einrastet

Während für viele Mountainbiker der Einrastwinkel des Freilaufkörpers eher nebensächlich ist und die Robustheit im Vordergrund steht, profitieren von BMXern über 4x / Dual Slalom Fahrer, XC-Piloten und Rennradfahrer von einem schnell greifenden Freilaufkörper.

Das von Onyx verwendete System basiert darauf, dass der Freilaufkörper in einem Lager umläuft, das sich nur in eine Richtung drehen kann. Im Gegensatz zu gewöhnlichen Kugellagern kommen hier auf 50 Micrometer genau gefertigte Keile zum Einsatz, die drehbar gelagert und von einer umlaufenden Ringfeder vorgespannt sind. Während der Freilaufkörper so in eine Richtung drehen kann, blockieren die Keile in der anderen Richtung. Da sie mit extrem wenig Spiel gefertigt sind, reagieren sie so schnell, dass am Stand von Hand keine Rotation bis zum Rasten des Systems spürbar gewesen ist. Zähne gibt es in diesem System nicht, so dass ein Einrastwinkel per se nicht berechnet werden kann und dieser sich aus der Geometrie der asymmetrischen Keile im Lageraufbau ergibt.

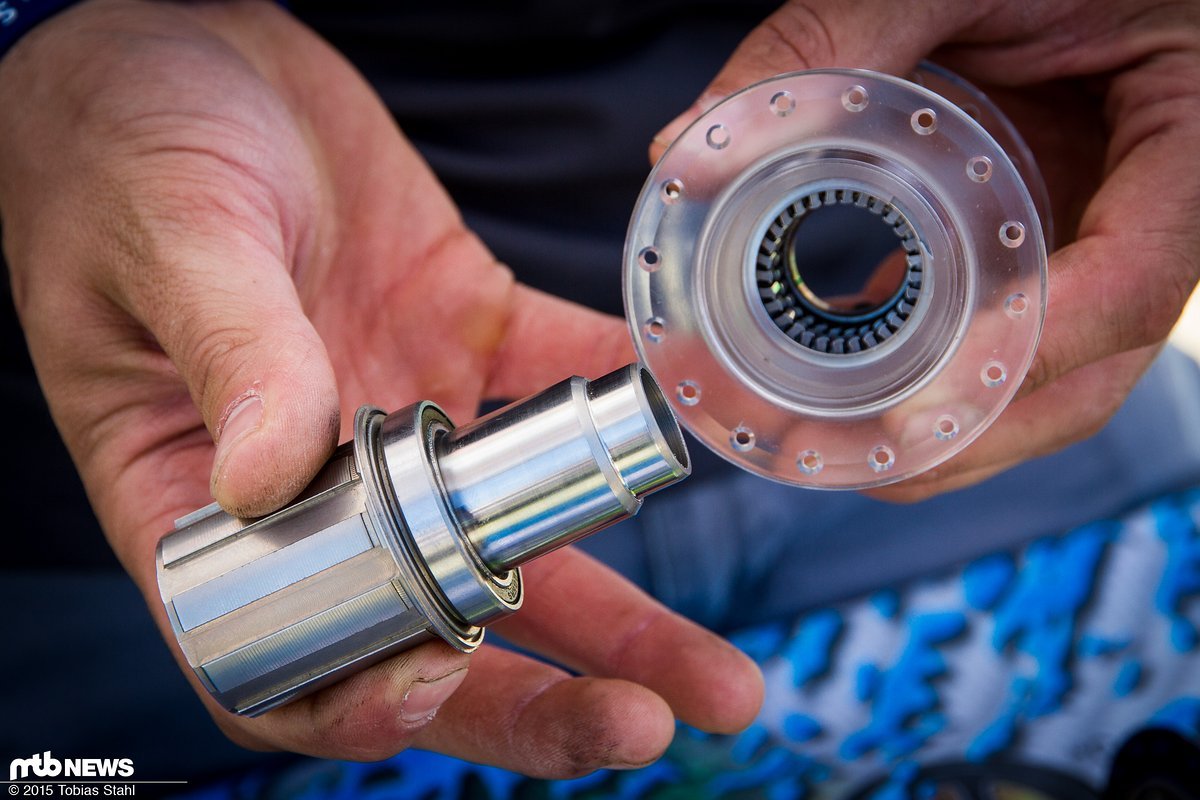

29 asymmetrische und über eine Feder vorgespannte Keile stellen das Lager dar
# 29 asymmetrische und über eine Feder vorgespannte Keile stellen das Lager dar - gesichert sind sie seitlich über den erkennbaren Sprengring
Der Lagersitz auf dem Freilaufkörper ist vollständig glatt
# Der Lagersitz auf dem Freilaufkörper ist vollständig glatt - nur 50 Mikrometer Spiel soll die Paarung aufweisen und das große Lager vor der Passfläche und ein weiteres am Ende sollen die einwirkenden Kräfte aufnehmen und dafür sorgen, dass die Keile keine Last tragen

Und der Drehwiderstand? Der ist vorwärts definitiv spürbar, aber nicht höher als bei gewöhnlichen Naben wie bespielsweise einer DT Swiss. Interessant ist, dass es bei diesem System kein spürbares Losbrechmoment gibt, da keine Rastpunkte überwunden werden müssen.

Während das Gewicht der Nabe (12 x 142 mm / XD-Freilaufkörper / IS 6-Loch Aufnahme) mit 362 g relativ hoch liegt, soll auch die Haltbarkeit entsprechend ausfallen. Onyx gibt an, dass die Nabe ein Bike-Leben lang mit einer Schmierung arbeiten können soll und demnach keine Wartung erfordert. Außerdem wird garantiert, dass auch bei den stärksten Fahrern kein Durchrutschen möglich sein soll – auch nach langer Benutzung. Neben der IS-Aufnahme gibt es die Nabe auch mit Center Lock Standard und auch ein konventioneller Freilaufkörper wird angeboten.

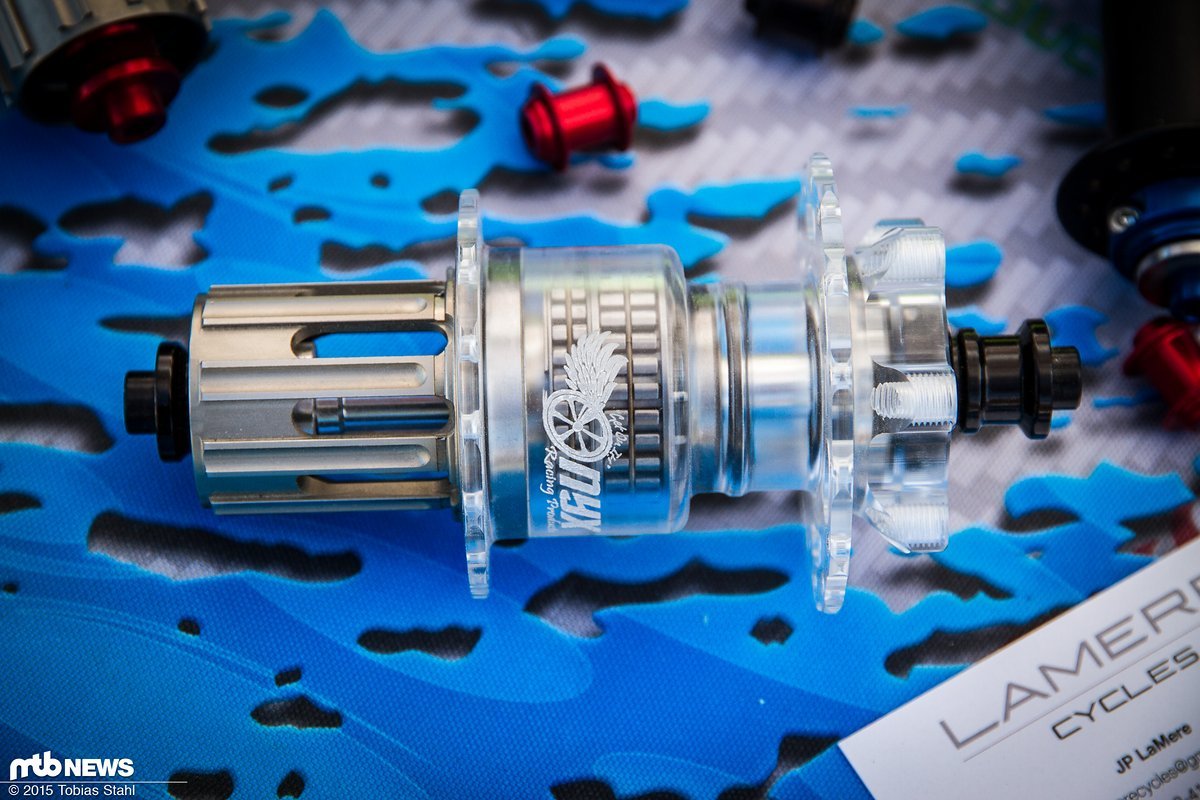

Onyx RP: Minimaler Drehwiderstand, sofortiges Einrasten
# Onyx RP: Minimaler Drehwiderstand, sofortiges Einrasten - die Idee ist verlockend, doch dafür heißt es tief in die Tasche greifen und leicht ist die Nabe auch nicht

Weitere Informationen findet ihr auf der Onyx Racing Products Homepage.

Sea Otter 2015 – alle Artikel von der ersten Bike-Messe im Jahr findest du hier:

  1. benutzerbild

    Deleted138492

    dabei seit 01/1970

    Allem Anschein nach ja. Gibt es mal von Onyx und Shimano abgesehen eigentlich noch andere Nabenhersteller, die das verwenden?

    €dit: TPC http://www.trueprecisioncomponents.com/tpc-products/mtb-rear-hub/
  2. benutzerbild

    no name2606

    dabei seit 04/2008

    Also wenn sie wirklich so wartungsarm sind und vorallem "lautlos", dann werd ich sie mir als pendant zur king nabe holen.
  3. Anzeige

  4. benutzerbild

    mhoff

    dabei seit 09/2009

    DocB schrieb:
    aber das gibt es auch als Hülsenfreilauf


    Interessant, kante ich nicht. Die INA Teile sehen deutlich einfacher (vorteilhafter) konstruiert aus, mit dem nadellager-artigen Verspannen gegen eine Fläche in der Hülse. (Walze gegenüber dieser komplexen Keilform). Leider hören die Hülsenfreiläufe im verlinkten Dokument bei 120Nm max Drehmoment auf. (und sind dann auch schon etwas groß Für einen MTB Freilauf benötigt man da ja eher das Doppelte.
    Auf jeden Fall ein interessantes Konzept. Auch wenn man das INA Dokument mal liest: Trotz das die "Freilauf Sperre" ohne Verzahnung nur durch Reibung Stahl auf Stahl geschieht wird trotzdem geschmiert (Fett / Öl). Und auch: " ... Bei drehendem Außenring, ... fällt die Reibungsleistung durch die Fliehkraft der Nadeln wieder ..."

    Grüße aus Heidelberg - Michael
  5. benutzerbild

    GrillMeister

    dabei seit 04/2004

    Die Schmierung brauchst, wenn offen ist. Sobald gesperrt wird, wird der Schmierfilm durch dei hohe Linienlast und die sehr glatten Oberflächen direkt durchstoßen.

    Ich denk mal diese Freiläufe verkaufen sich tatsächlich schelcht, weil ein Großteil lieber ein Geräusch haben möchte. Warum auch immer.
  6. benutzerbild

    R.C.

    dabei seit 08/2007

    GrillMeister schrieb:

    Ich denk mal diese Freiläufe verkaufen sich tatsächlich schelcht, weil ein Großteil lieber ein Geräusch haben möchte. Warum auch immer.


    An geraeuschlosen gaebe es ja auch noch die (einige, manche haben auch Klinken) Freecoaster-Naben (also Naben, die in beide Richtungen 'freilaufen').

Was meinst du?
