Gopro hero halterungen basteln

[GM210]

Bei meiner alten einser war es auch dabei. 2010



[Scottcarbon]

Hallo,

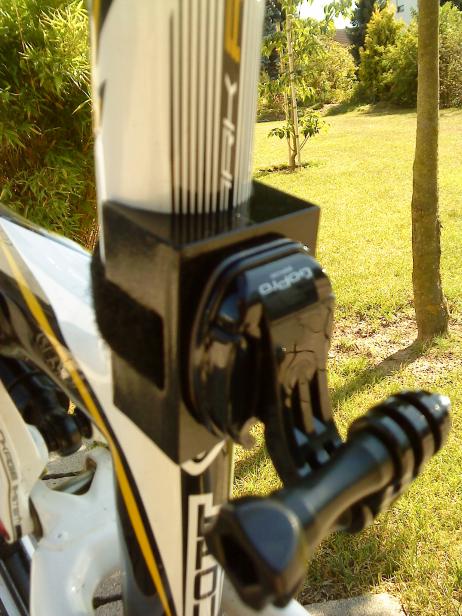

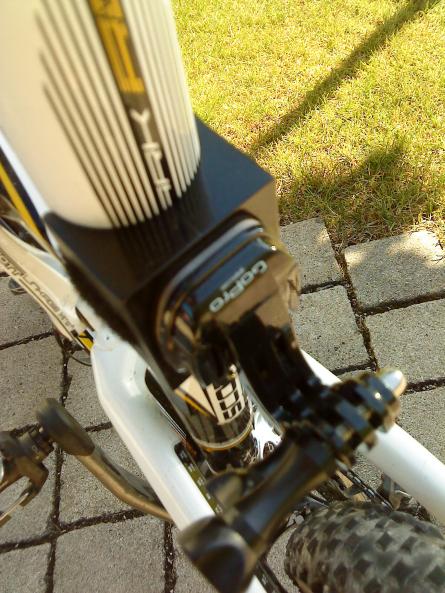

hiermal meine "schnell" universell einsetzbare Bastellösung für die Gopro und mein Bike. Habe zuhause noch diverse Gummis für eine nicht verwendete Rohrdurchführung gehabt. Alles Halbschalen in diversen Durchmessern. Mit Einsätzen ist der Durchmesser milimetergenau anzupassen. In meinen Fall ging es ohne Ausgleichsgummis - war gleich passend 38mm. Die Seiten noch verschlankt durch wegsägen, einen Schlitz fürs Klettband gemacht, in glänzend schwarz lackiert und Gopro-Halter aufgeklebt (Natürlich hier und Innenseite den Lack weggelassen).
Mit dem Klettband befestigt bewegt sich nichts mehr;-) und das Gummiteil sitzt echt rutschfest. Jetzt kann ich einfach vom Brustgurt auf Sattelstütze hinten einfach umklicken ohne den Winkel verstellen zu müssen. Allerdings brauche ich nun noch Gopro-Halter für die Montage an der Seite.



[Scottcarbon]

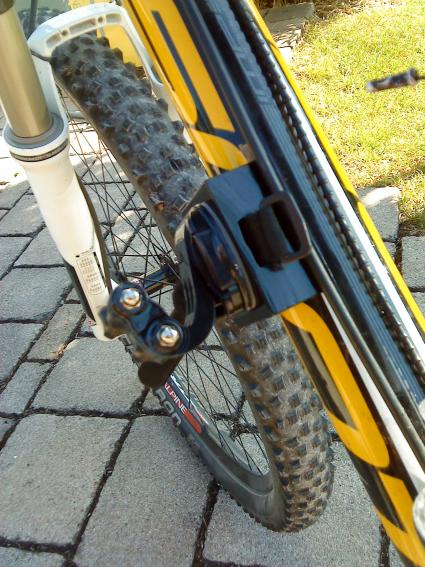

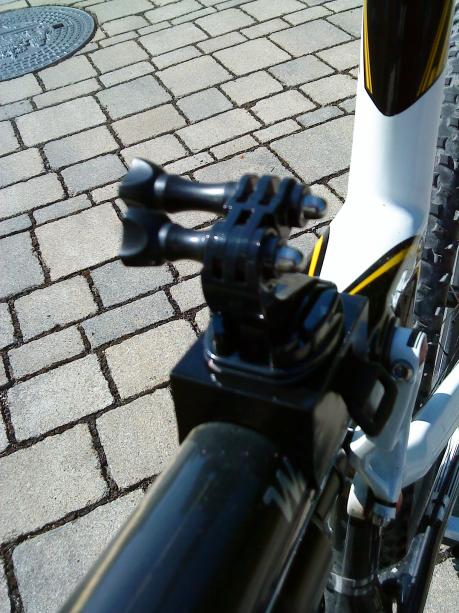

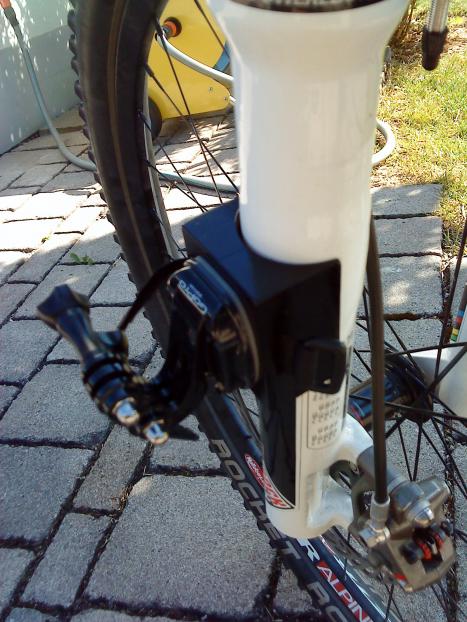

Hier noch der Rest... schön, dass es bereits ohne Klett schön sitzt ;-)
Gruß
Jürgen



[JENSeits]

Schaut gut aus!!
Hast du ggf. ein paar Detailbilder?

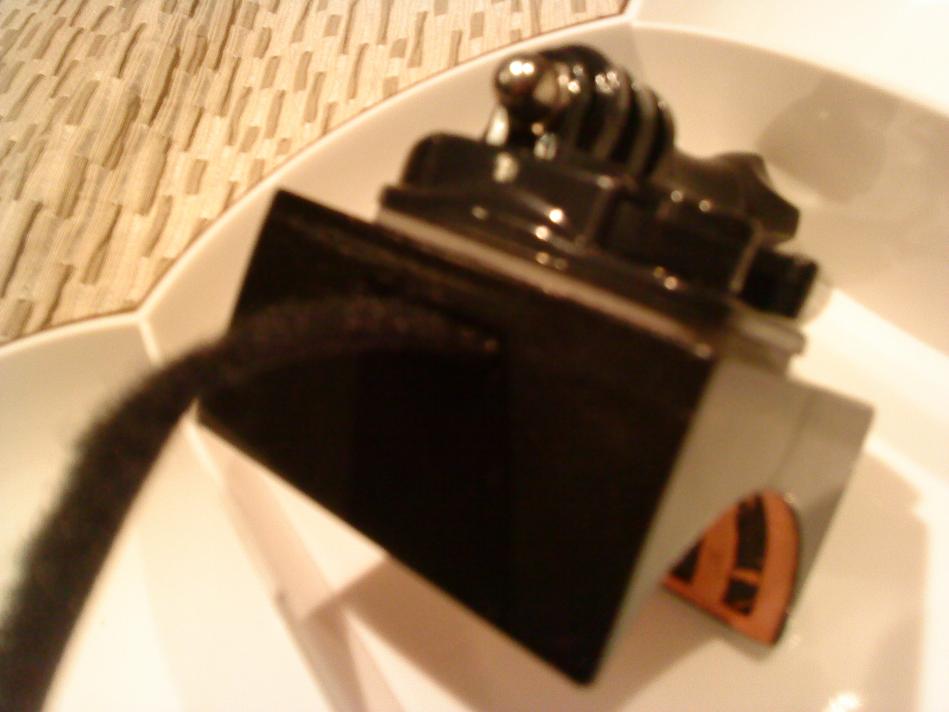

[Scottcarbon]

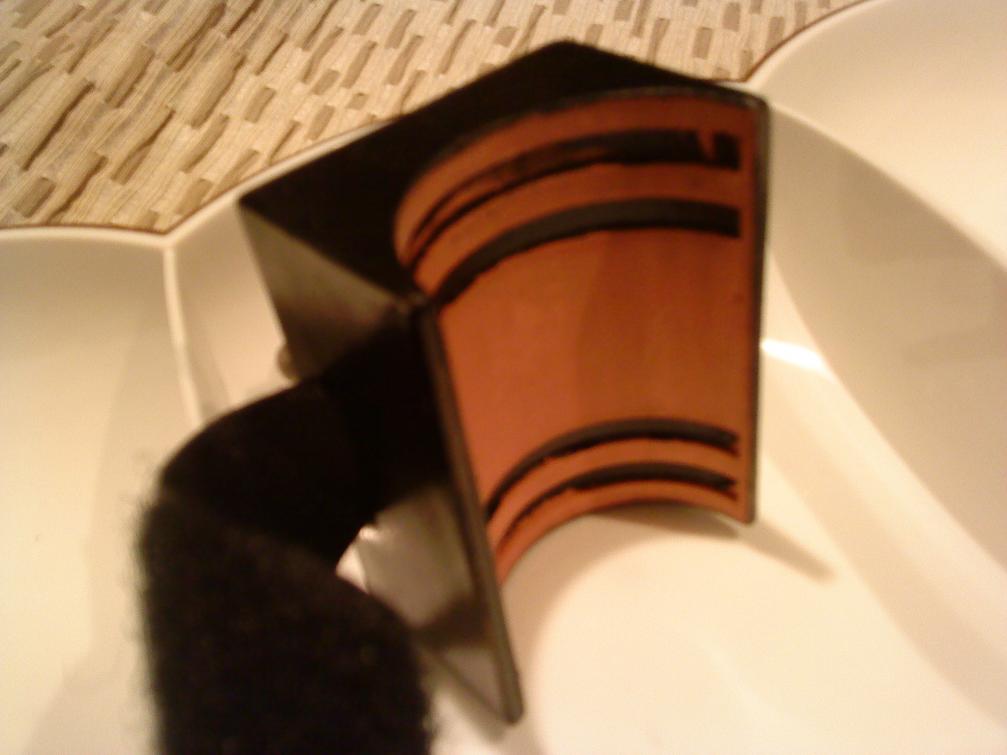

Leider nur unscharfe Handybilder - ist aber wirklich nichts besonderes. Nur eben so ein recht hartes Gummisegment genommen und etwas bearbeitet. Habe halt von den Seiten jeweils fast ein Zentimeter weggeschnitten.

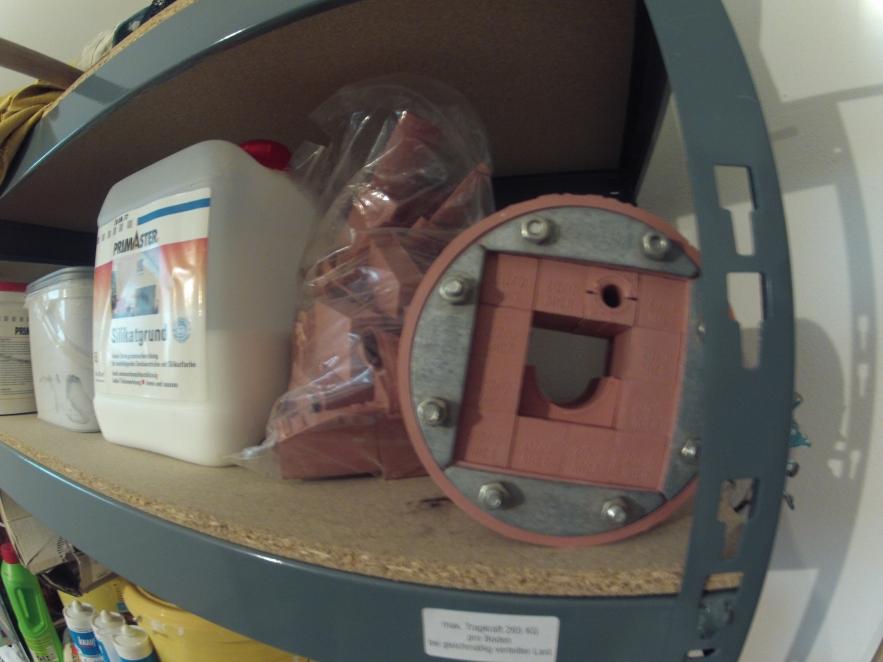

In der Innenseite wo der Lack noch drin hängt, könnte man Reduzierstücke einsetzen. Die greifen in der Nut und verrutschen somit nicht.



[JENSeits]

cool!
Wo hast du denn das harte Gummisegment her? Gibts nen Beispielvideo?

Danke!



[vopsi]

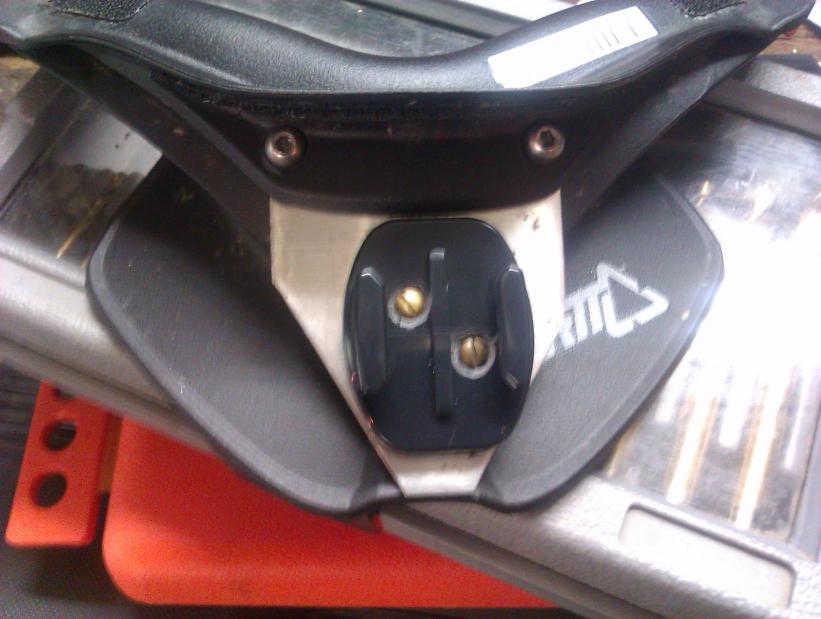

wer mit verstellbaren leatt brace und gurte fährt,könnte darauf zurückgreifen:

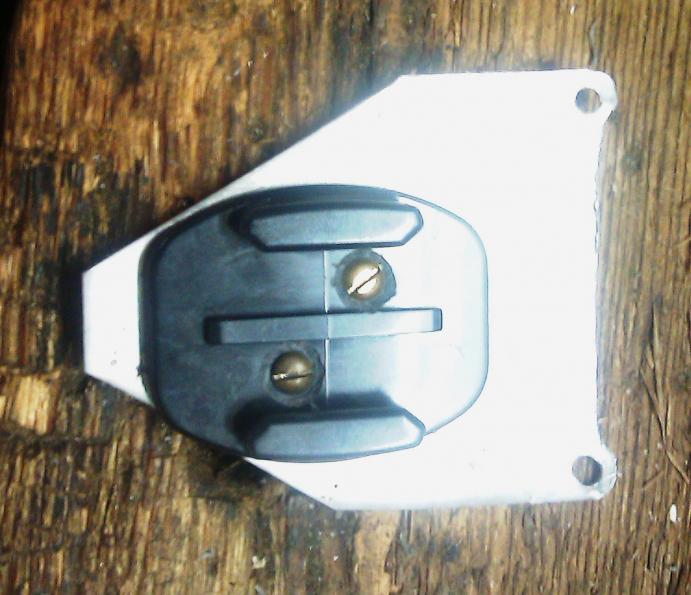

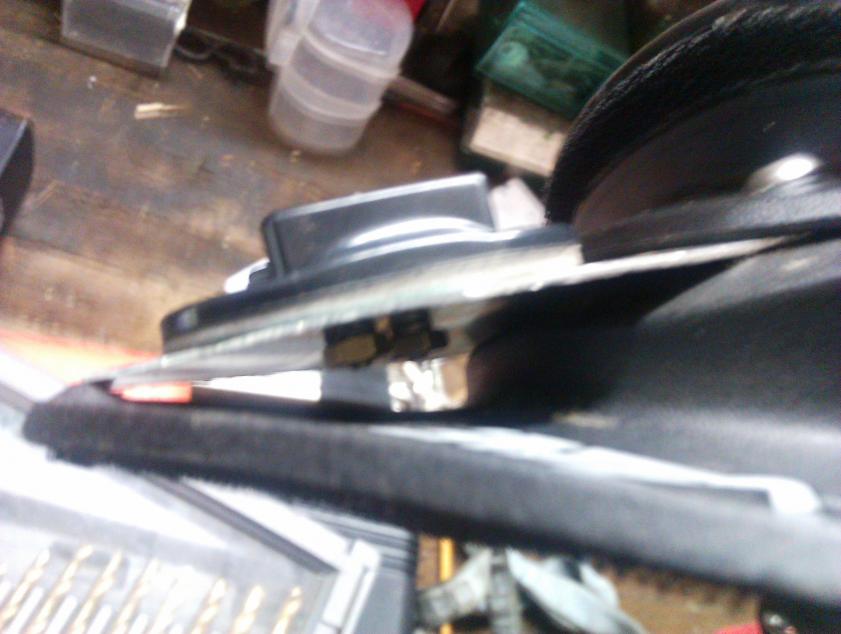

aluminiumblech ca. 1,5 mm dick ( sonst passts schwer drunter ) wie auf dem bild ( oder ähnlich ) zuschneiden/abfeilen. die löcher für die verschraubung können ruhig etwas langloch-förmig sein. achtet darauf, dass die untere abstützung auf dem brace auch im voll ausgezogenen zustand gegeben ist, die braucht es für die stabilität. ob man das klebe-pad verschrauben muss,ist ansichstsache. sorry für die schlechte fotoqualität. es sitzt bombenfest!



[Fl!p]

Sieht sehr gut aus! Könntest du mal eine Zeichnung mit den Maßen anfertigen? Muss keine technische Zeichnung sein, einfach grob die Form aufmalen und die Maße eintragen.
Danke!



[vopsi]

@ Fl!p

ich baue es ungern auseinander. die maße ergeben sich ja aus dem lochabstand der schrauben+ etwas drüber,da das leatt ja leicht gebogen ist.anpassen musst du es dann sowieso stück für stück. man sieht ja auch,dass ich etwas asymetrisch gearbeitet habe, wollte eigentlich etwas anderes machen und hatte kein material mehr übrig...hat ja auch so gereicht. unten kannst du später immer noch etwas abtrennen.



[cytrax]

Auf Vimeo entdeckt[ame="http://vimeo.com/48025415"][/ame] und wird gleich kopiert

[ame="http://vimeo.com/48025415"]Floaty on Vimeo[/ame]



[Publikumsliebli]

will jemand einen neuen oder gebrauchten brustgurt gegen meine neue original saugnapfhalterung tauschen?



[NaitsirhC]

Hi,

wie habt ihr den Brustgurt stabilisiert? Werde es beim nächsten Mal mit noch festerem Zuschnüren der Gurte probieren...hilft es eine zusätzliche Platte zu montieren, die oben und unten etwas länger ist?

Grüße NaitsirhC



[Al_Borland]

Moin Chris,
Größere Platte hilft. Fester Zurren hilft, wenn du weniger Luft kriegen willst.



[NaitsirhC]

meine Beine können jedes Gramm Sauerstoff gebrauchen. Dann probier ich es mal mit einer größeren Platte.

Danke dir!



[Bener]

meine Beine können jedes Gramm Sauerstoff gebrauchen.

Gehts bei Dir hinterm Haus gleich steil den Berg hoch?



[NaitsirhC]

Hehe, nein leider nicht
Aber hab letztens gemerkt, dass bei längeren Abfahrten die Oberschenkel ganz schön brennen können :-D



[christoph74]

Moin,
hab mir gestern aus einem Kunststoffblock 2 Halter gesägt. Schön passend im Durchmesser für die Sattelstütze und den Lenker mit breiter Auflagefläche damit nichts gequetscht wird.
Grüße Christoph



[Publikumsliebli]

schaut gut aus!
wo bekommt man denn am günstigsten klemmschellen her? obi? ich hab welche, aber die sind alle zu klein...



[NaitsirhC]

Im Baumarkt sollte es die geben, dazu noch einen Winkel und fertig:



Grüße NaitsirhC



[Scottcarbon]

Moin,
hab mir gestern aus einem Kunststoffblock 2 Halter gesägt. Schön passend im Durchmesser für die Sattelstütze und den Lenker mit breiter Auflagefläche damit nichts gequetscht wird.
Grüße Christoph

Kommt ja meiner Lösung ziemlich nahe. Schaut sehr robust, clean und wackefrei aus. Finde gut, dass die Montage der Gopro ohne Pad und Zwischengelenk erfolgt. Kannst die Sattelstützenklemmung auch nach vorne montieren. Auch nicht schlecht.



[ASQ]

Hier mal mein Prototyp für die GoPro HD Hero 2.
Die Halterung wird mittels der schrauben für den Flaschenhalter befestigt.
Hier auch ein Video dazu [nomedia="http://www.youtube.com/watch?v=pB14JasGcsk"]GoPro HD Hero 2 Prototype Holder for The Bottle Screws - YouTube[/nomedia]



[Al_Borland]

Handwerklich top, nur ich würde vermuten, dass das Konstrukt ziemlich wackelt, wenn der Trail etwas rumpeliger ist.



[ASQ]

Wackeln tuts noch, aber nur aufgrund der schlechten verbindung zum Rahmen.
Muß mir noch was einfallen lassen , das es besser aufliegt. Das aktuelle problem, ist der Luftspalt der entsteht (auf dem Foto zu erkennen) ,,, mal sehn welche lösung mir dazu einfällt



[heifisch]

Ob die Gewinde im Rahmen das bei rumpeligeren Trails wohl aushalten?



[Al_Borland]

Das wäre auch eine meiner Befürchtungen. Dann lieber mit Schellen arbeiten.
