Berechnung Progression Rahmen

[jim_morrison]

Hallo

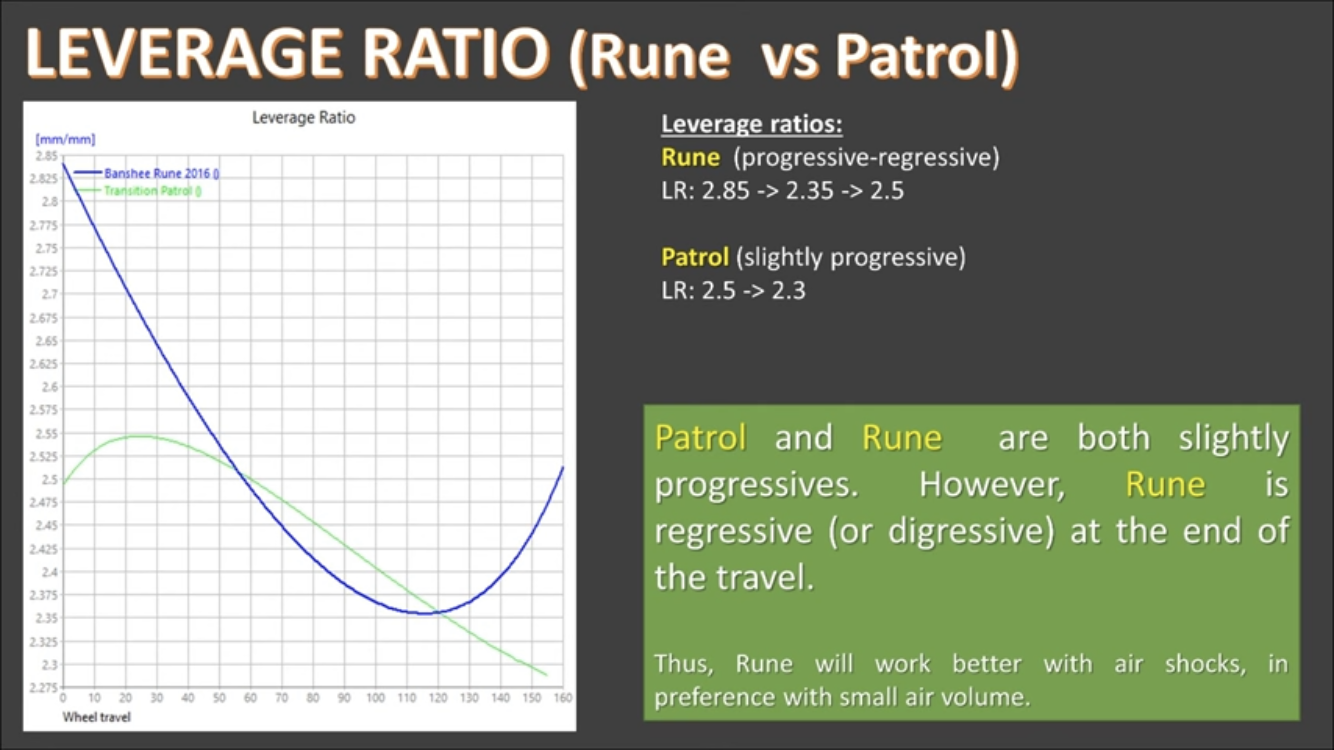

I diesen Bildern/Berechnungen wird gezeigt, dass das Rune eine Gesamtprogression von 9% hat:

Leider begreife ich nicht wie aus diesen Grafiken diese 9% zustande kommen. Kann mir das ev. jemand erklären oder vorrechnen? Wäre sehr dankbar. Gruss Jim



[un1e4shed]

Ich kann jetzt die genauen Daten nicht aus dem pixligen Diagramm rauslesen aber so ungefähr sollte es zustande kommen:



[jim_morrison]

Danke für die Antwort. Kannst du mir such noch bitte die Rechnung selbst hinschreiben für die 9% (beim Rune reicht )?



[un1e4shed]

Um das Rune auf
SAG Bereich = ~48mm
einzufedern,
werden ~ 445Newton benötigt.
Das sind 9,271 Newton pro mm Federweg.

Jetzt das selbe für
Federwegsanschlag = ~162mm,
dazu werden 1640 Newton benötigt.
Das sind 10,123 Newton pro mm Federweg.


-> Demnach werden 0,853 Newton (10,123N - 9,271N = 0,853 N) pro mm Federweg bei Federwegsende mehr benötigt als im SAG Bereich.
Das ergibt eine Progresson von 9,2% ( 0,853 * 100 / 9,271)



[jim_morrison]

Ok super, vielen Dank!
Kannst du mir ev. auch noch die Progression des neuen Rune V3 berechnen? Das wäre ganz genial! Gruss Jim
