Eagle GX 12fach Schaltwerk Montageprobleme

[DirkN]

Hallo Forumsgemeinde.
Oft habe ich hier schon mitgelesen und hilfreiche Tips gefunden. Doch zu meinem momentanem Problem konnte ich nix finden.
Ich habe diesen Winter auf Grund von Verschleiß den Antriebsstrang von 2x10 auf 1x12 getauscht. Zumindest war das der Plan. Bis zur Kassette hat's auch super gepasst. Beim Ausrichten des Schaltwerks komme ich an meine Grenzen. Irgendwie kann ich das Schaltwerk nicht den kleinsten Gang nicht der Kasette ausrichten . Sieht man auf dem Bild, hoffe ich. Es fehlen einige Millimeter.
Hier noch die Fakten:
- Stumpjumper 2012
- 142+ x 12 Achsstandard
- neues Laufrad mit 142er Nabe und XD Freilauf
- Bowdenzug komplett entspannt
- Schraube für unteren Anschlag am Schaltwerk voll raus
- Kassette ist auch komplett auf dem Freilauf

Hat jemand vielleicht eine Idee?
Bin echt ratlos. Alles mehrmals gecheckt.
Danke.



[PORTEX77]

Hmm, Schaltauge sieht eigentlich gut aus...
Welche Schraube genau hast du rausgedreht?



[DirkN]

Die in der Anleitung beschriebene, also die linke. Lässt sich ja auch von der Funtion her gut erkennen, welche die richtige ist.
Schaltauge war auch eine Idee von mir. Lief aber bis zum Umbau ganz gut. Denke auch, das man trotz krummen Schaltauge wenigstens in die Nähe des kleinsten Ritzels kommen müsste.
Kann das was mit dem Achsstandard zu tun haben?



[damage0099]

Sitzt der Freilauf richtig?
Hast nen Spacer hinter der Kassette verbaut?



[PORTEX77]

Hast nen Spacer hinter der Kassette verbaut?

Bei xd?



[PORTEX77]

Is aber die rechte ;-)



[PORTEX77]

Achsstandard ist beim 12er Stumpi auch 142+, muss funktionieren.
Hast du den xd Freilauf nachgerüstet/zugekauft?(Du schreibst neues Laufrad mit 142er nabe, auch 142+?)



[damage0099]

Bei xd?

Man weiß nie...



[PORTEX77]

Man weiß nie...

Stimmt auch wieder



[DirkN]

Sitzt der Freilauf richtig?
Hast nen Spacer hinter der Kassette verbaut?

Keinen Spacer. Freilauf sitzt.



[SKa-W]

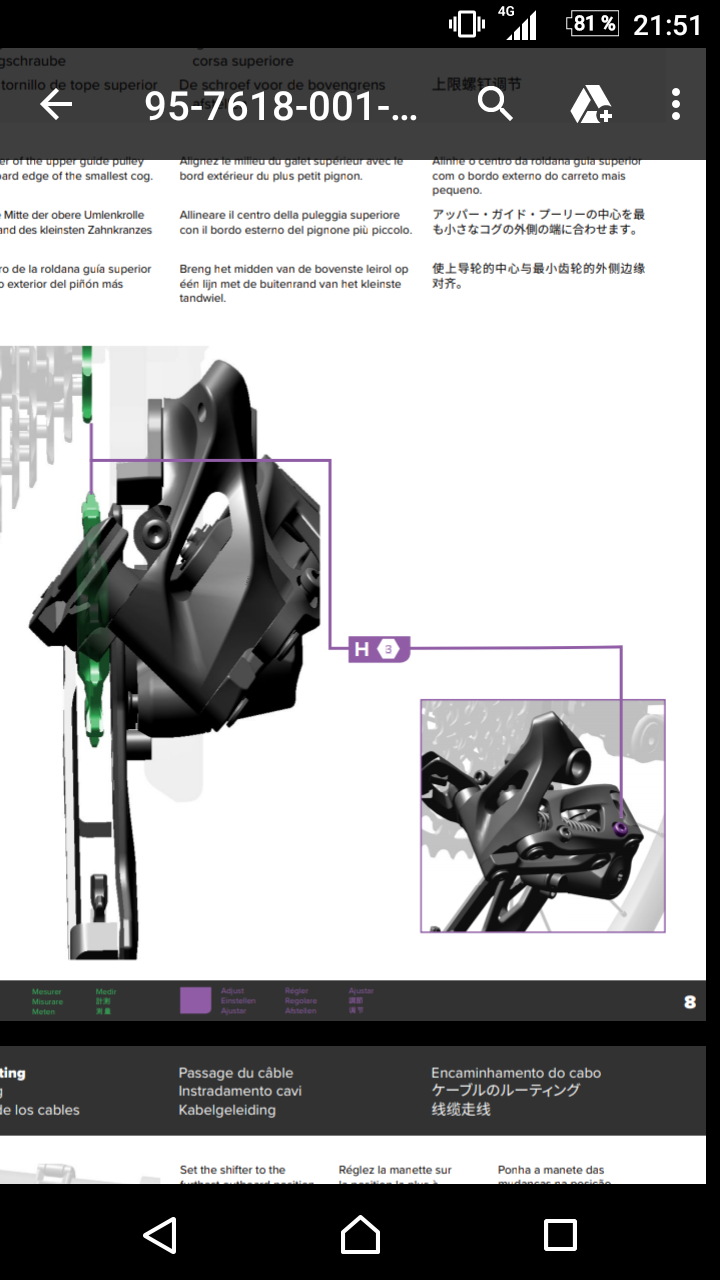

Anhang anzeigen 710957
Is aber die rechte ;-)

Das Bild stimmt aber so nicht, bzw. ist das auf deinem Bild dargestellte kein GX Eagle Schaltwerk.
Das GX Eagle hat die Einstellschrauben hinterhalb, also wenn man von hinten drauf schaut. Von den beiden ist es die Linke Einstellschraube, erkennt man aber wirklich leicht an der Funktion, wie der TE bereits geschrieben hat.

Hier kann man gut erkennen das aussen keine Schrauben vorhanden sind.

Ich stehe aktuell vor dem ähnlichen Problem. Ich kann bei meinem Mega 290 das Schaltwerk grad so ganz knapp an die benötigte Aussenstellung drehen, mehr geht aber absolut nichtmehr. Deswegen bekomm ich das Schaltwerk aktuell auch nicht eingestellt. Morgen muss ich mir mal alles andere von Grund auf durchchecken.



[PORTEX77]

Ups, sorry , wars falsche Schaltwerk, hast natürlich Recht:



[damage0099]

Hab ich hier nicht irgendwo gelesen, dass es bei manchen Modellen / Bikes spezielle Schaltaugen gibt?
Kommt mir fast so vor, als sollte ein Unterlegblech verbaut werden müssen.

Ist das Schaltwerk vllt mechanisch irgendwie blockiert, so dass es nicht bis an den tatsächlichen Endanschlag geht?



[PORTEX77]

Gilt das nicht nur für Shimano Schaltwerke(direct mount)?
Schraub mal die andere Begrenzungsschraube auch raus(die rechte fürs große Ritzel)und versuch dann nochmal den unteren Anschlag fürs kleine Ritzel einzustellen(mit der linken Schraube dann latürnich)



[DirkN]

Achsstandard ist beim 12er Stumpi auch 142+, muss funktionieren.
Hast du den xd Freilauf nachgerüstet/zugekauft?(Du schreibst neues Laufrad mit 142er nabe, auch 142+?)

Neues Laufrad mit Nabe und XD Freilauf bestellt und komplett zusammengebaut geliefert bekommen. Sah alles richtig aus.



[PORTEX77]

Kommt mir fast so vor, als sollte ein Unterlegblech verbaut werden müssen.

Laut Sram darf das nicht:



[DirkN]

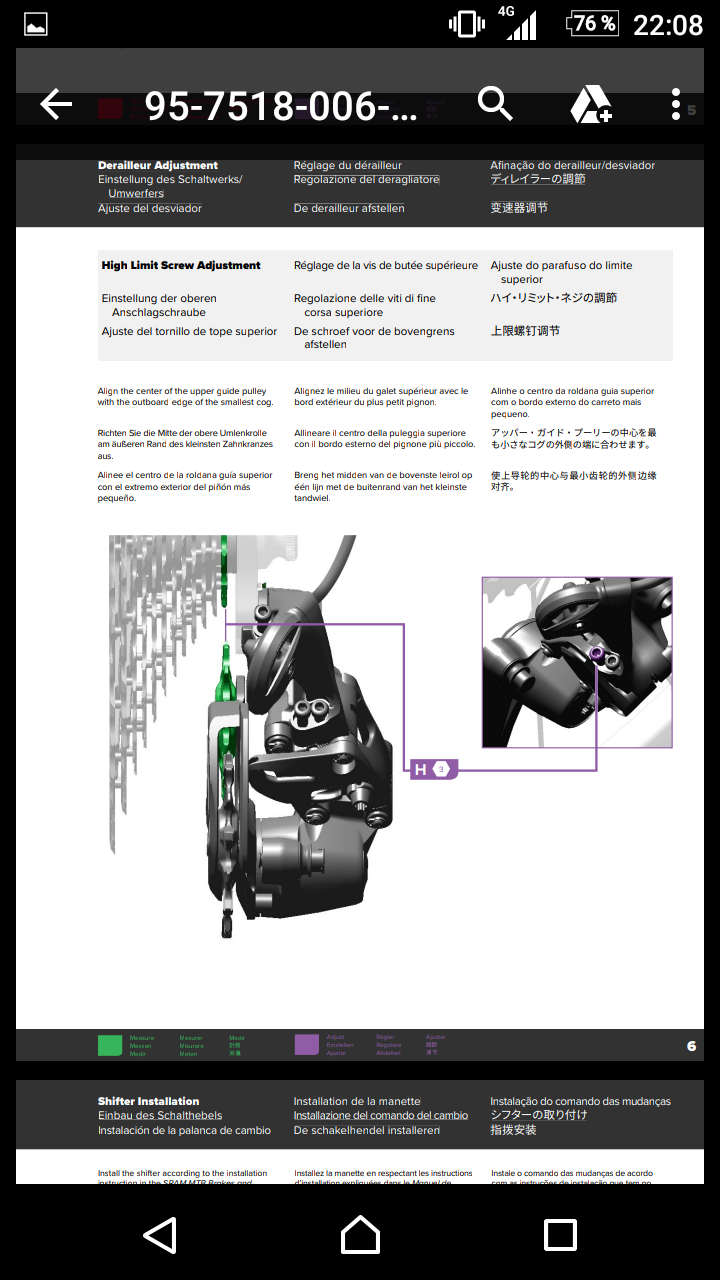

Ups, sorry , wars falsche Schaltwerk, hast natürlich Recht:Anhang anzeigen 710958

Puh. Hab schon ein Schreck bekommen



[PORTEX77]

Puh. Hab schon ein Schreck bekommen

Sorry, hab nur 11fach dachte das eagle sieht so aus. Aber der Quatsch wurde ja direkt mit freundlichem Hinweis korrigiert



[PORTEX77]

Schraub mal die andere Begrenzungsschraube auch raus(die rechte fürs große Ritzel)und versuch dann nochmal den unteren Anschlag fürs kleine Ritzel einzustellen(mit der linken Schraube dann latürnich)

Ist anscheinend überlesen worden



[DirkN]

Ist anscheinend überlesen worden

Danke. Teste ich morgen mal und berichte dann.



[PORTEX77]

Neues Laufrad mit Nabe und XD Freilauf bestellt und komplett zusammengebaut geliefert bekommen. Sah alles richtig aus.

Welches Laufrad/Nabe, Marke/Modell?



[DirkN]

Welches Laufrad/Nabe, Marke/Modell?

DT Felge mit Hope Pro4 Nabe



[PORTEX77]

Also 142er Nabe in 142+ Hinterbau.
Daran kanns ja eigentlich nicht liegen...



[xlacherx]

Also 142er Nabe in 142+ Hinterbau.
Daran kanns ja eigentlich nicht liegen...

Jop. da ja bei dem 142+ die Kassette ja glaub weiter nach ausen wandert.
Die Endkappen der Nabe sitzen richtig (also auf der Richtigen Seite)?

Falls möglich würde ich vllt doch mal das Schaltauge checken.



[DirkN]

Jop. da ja bei dem 142+ die Kassette ja glaub weiter nach ausen wandert.
Die Endkappen der Nabe sitzen richtig (also auf der Richtigen Seite)?

Falls möglich würde ich vllt doch mal das Schaltauge checken.

Können die Endkappen auf der falschen Seite sein? Muss dann die Kassette nochmal runter?
Hab Kettenpeitsche und Vielzahl verliehen...
