Montage Shimano Nabe FH-MC18/Kassette CS-HG50

[Pingponguin]

Hallo,

ich habe ein paar Probleme bei der Montage der oben genannten Bauteile. Ich habe sie zur Wartung das erste mal demontiert. Das MTB müsste mittlerweile über 20 Jahre alt sein.

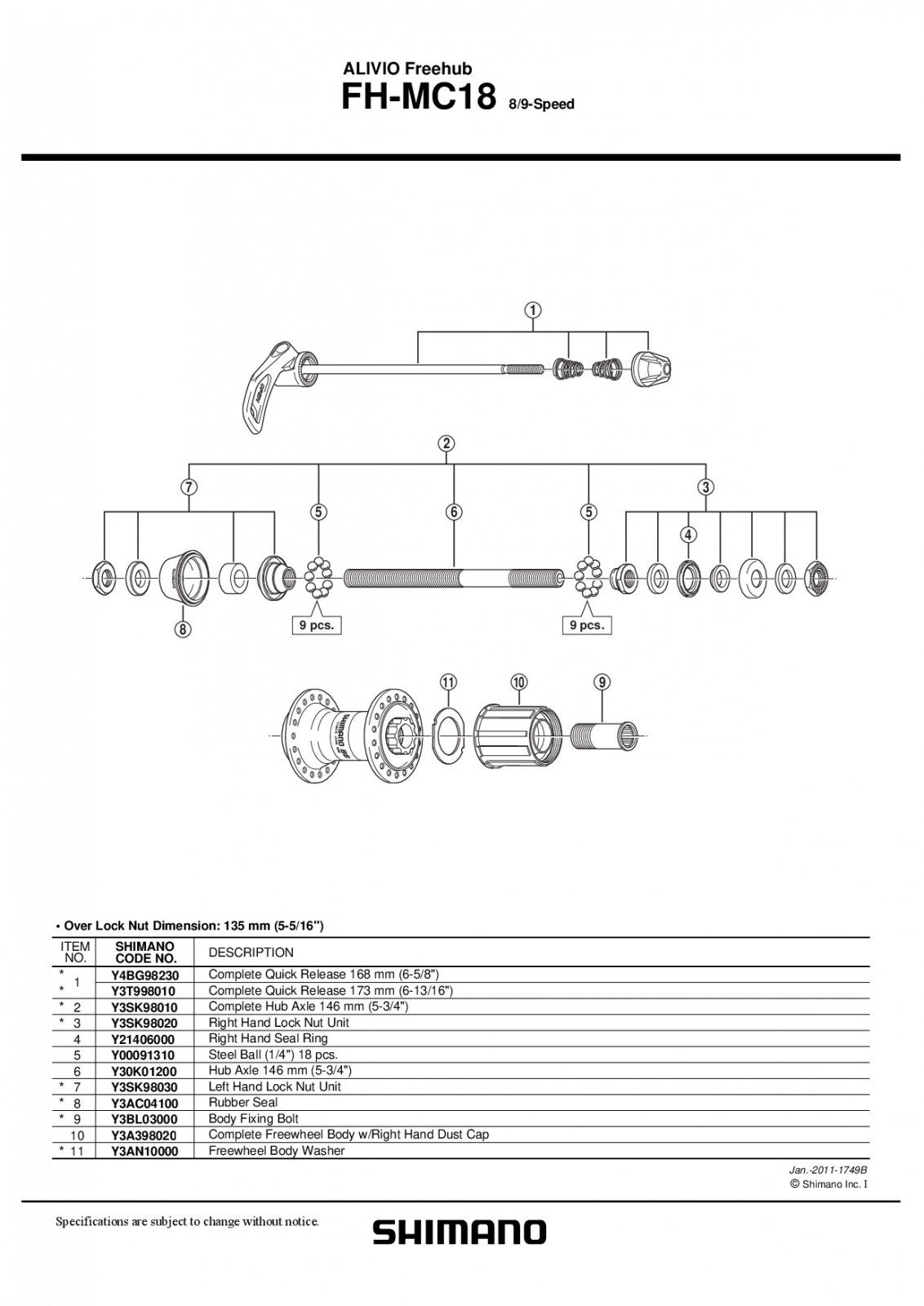

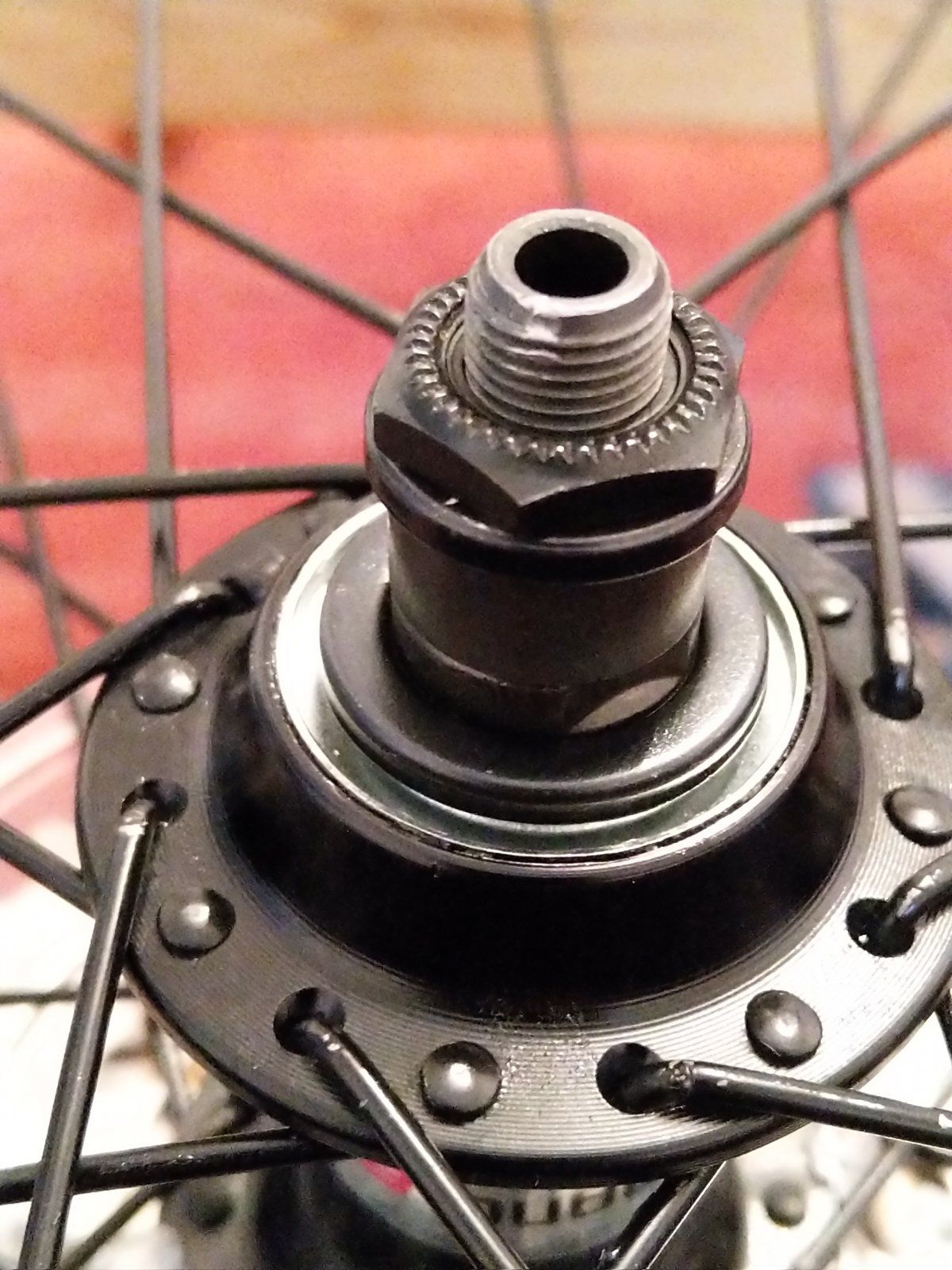

1. Bei der Montage ist mir aufgefallen, dass die 1. Scheibe (von Außen, die nach der Mutter) auf der Explosionszeichnung, der rechten Seite fehlt. Bei der Demontage war der Überstand der Achse auf beiden Seiten etwas gleich. Ich haben nun ca. 5,3 mm gemessen. Die Scheibe selbst muss eine Stärke von ca. 3,1 mm haben. Das würde die Auflagefläche für die Achse nochmals verringern. Ich habe keine Teile übrig. Meint ihr die Scheibe sollte ich auf jeden Fall ergänzen?

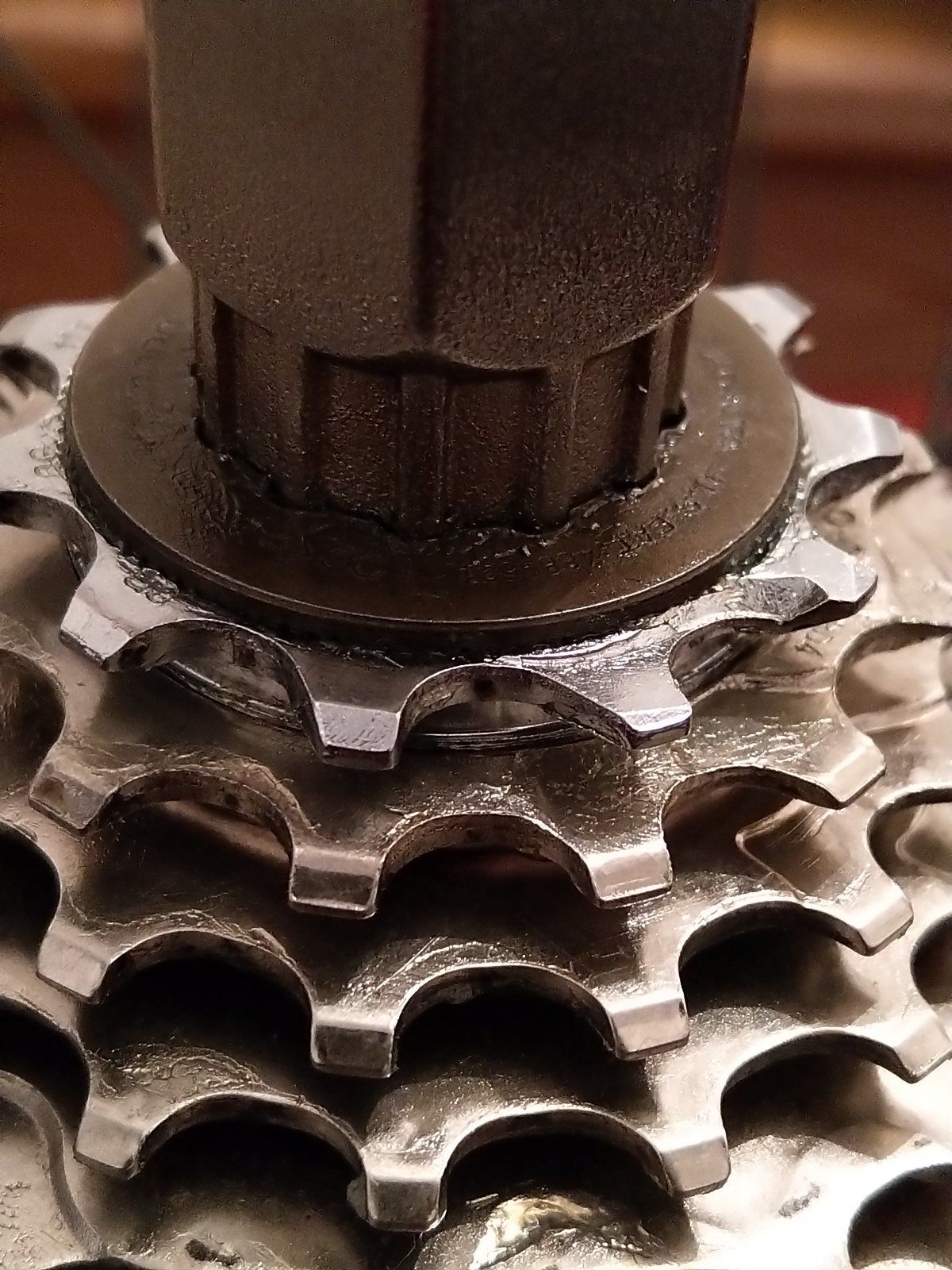

2. Das Montagewerkzeug für die Kassette passt nicht über die 3. Scheibe von Außen auf der Explosionszeichnung. Beim Festziehen wird das Abziehwerkzeug daher immer weiter aus der Fassung gedrückt und greift dann nur noch ca. 1 mm. Ich schaffe es daher nicht die 40 Nm anzulegen um die Kassette zu sichern. Da die Enden des Abziehwerkzeuges angeschrägt waren, ist es jetzt schon soweit abgenutzt, dass es rausspringt. Ich bekomme den Sicherungsring nun auch nicht mehr auf. Liegt es am Werkzeug, oder ist das eine Fehlkonstruktion der Nabensicherung?

Kann mir jemand hier weiterhelfen?

Vielen Dank und Grüße, Marek



[prince67]

zu 1: wie groß ist die Länge zwischen den Auflageflächen? Müsste dann ja auch um die Dicke der fehlenden Scheibe geringer sein.
Außerdem wie weit schaut dann überhaupt die rechte Auflagefläche noch aus der Kassette raus?
Ich vermute eher, dass die Scheibe falsch plaziert ist.

zu 2. Das Problem ist eine direkte Auswirkung der fehlenden oder falsch plazierten Scheibe.



[Pingponguin]

zu 1: wie groß ist die Länge zwischen den Auflageflächen?
Müsste dann ja auch um die Dicke der fehlenden Scheibe geringer sein.

Genau, die Achse ist 146 mm lang. Aktuell stehen rechts und links etwa 5,3 mm über. Die Scheibe ist ca. 3 mm dick.
Mit der Scheibe wären demnach noch ca. 3,8 mm Auflagefläche links und rechts.

Außerdem wie weit schaut dann überhaupt die rechte Auflagefläche noch aus der Kassette raus?
Ich vermute eher, dass die Scheibe falsch plaziert ist.

Die Scheibe ist wie auf der Explosionszeichnung dargestellt platziert. Es ist auch eher ein Zylinder, als eine Scheibe.

zu 2. Das Problem ist eine direkte Auswirkung der fehlenden oder falsch plazierten Scheibe.

Jetzt wo ich darüber nachdenke, hab eich vielleicht diese Scheibe/Zylinder falsch rum montiert. Ich habe die "offene" Seite zum Konus hin montiert. Vielleicht gehört die in die andere Richtung? Ich muss das ganze irgendwie wieder auseinander bringen.



[Heiko_Herbsleb]

Es gibt Naben, solche älteren "Semester", da greift das Werkzeug halt nur minimal.
Isso!

Abhilfe schafft ein Werkzeug ohne Führungsdorn.
Welches man unter Zuhilfenahme des Schnellspanners im Verschlußring "fixiert".



[prince67]

Du hast doch mit 146-2x5.3=135.4 die richtige Einbaubreite der Nabe.
Daher kann die Scheibe/Zylinder nicht fehlen.

Die offene Seite der Kappe zum Konus ist schon richtig.



[Pingponguin]

Du hast doch mit 146-2x5.3=135.4 die richtige Einbaubreite der Nabe.
Daher kann die Scheibe/Zylinder nicht fehlen.
Die offene Seite der Kappe zum Konus ist schon richtig.

Ok, Danke. Auf der Explosionszeichnung ist die Scheibe nun mal drauf. Das hat mich verunsichert.



[Pingponguin]

Abhilfe schafft ein Werkzeug ohne Führungsdorn.
Welches man unter Zuhilfenahme des Schnellspanners im Verschlußring "fixiert".

Danke für den Tipp
