Schaltröllchen berührt Kassette !?

[supermanlovers]

Ich habe mir gerade einen neuen Rahmen gekauft und bereits
alles umgebaut aber am Schaltwerk verzweifel ich gerade.
Im moment habe ich das XTR '03 inverse Schaltwerk einfach am Schaltauge festgeschraubt. Das Problem ist aber das das obere Schaltröllchen sich gar nicht
unter der Kassette ausrichten lässt da es zwischen dem größten und dem zweitgrößtem Ritzel hängt.
Was habe ich falsch gemacht?
Das Schaltwerk kann ja nicht plötzlich zu kurz sein.

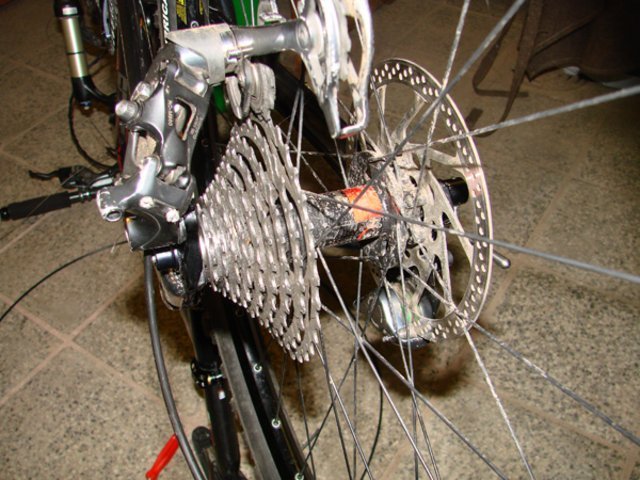

Hier noch ein Foto:


Ich hoffe ich könnt mir schnell weiterhelfen damit ich das Bike bald
fertig bekomme



[jasper]

1. stell das bike ma richtigrum hin zum justieren.
2. mach mal ne kette rein.
3. die sog. "b-screw" stellt den abstand zwischen oberstem kettenblatt und schaltröllchen ein.
4. siehe http://www.kh-krieger.de/Schaltung_invers.htm



[F-N-C]

Wenn das mit der Schraube nichts hilft, Schltwerk nochmal abschrauben, und beim dranschrauben weit nach hinten/oben ziehen. Kann sein, dass DU Dir die "B-Screw"eingeklemmt hast, und das Schaltwerk dadurch zu weit nach vorne steht.



[supermanlovers]

Ein einstellen mit der B-Srew hat funktioniert.
Vielen Dank!!
Jetzt kann es wieder weitergehen
