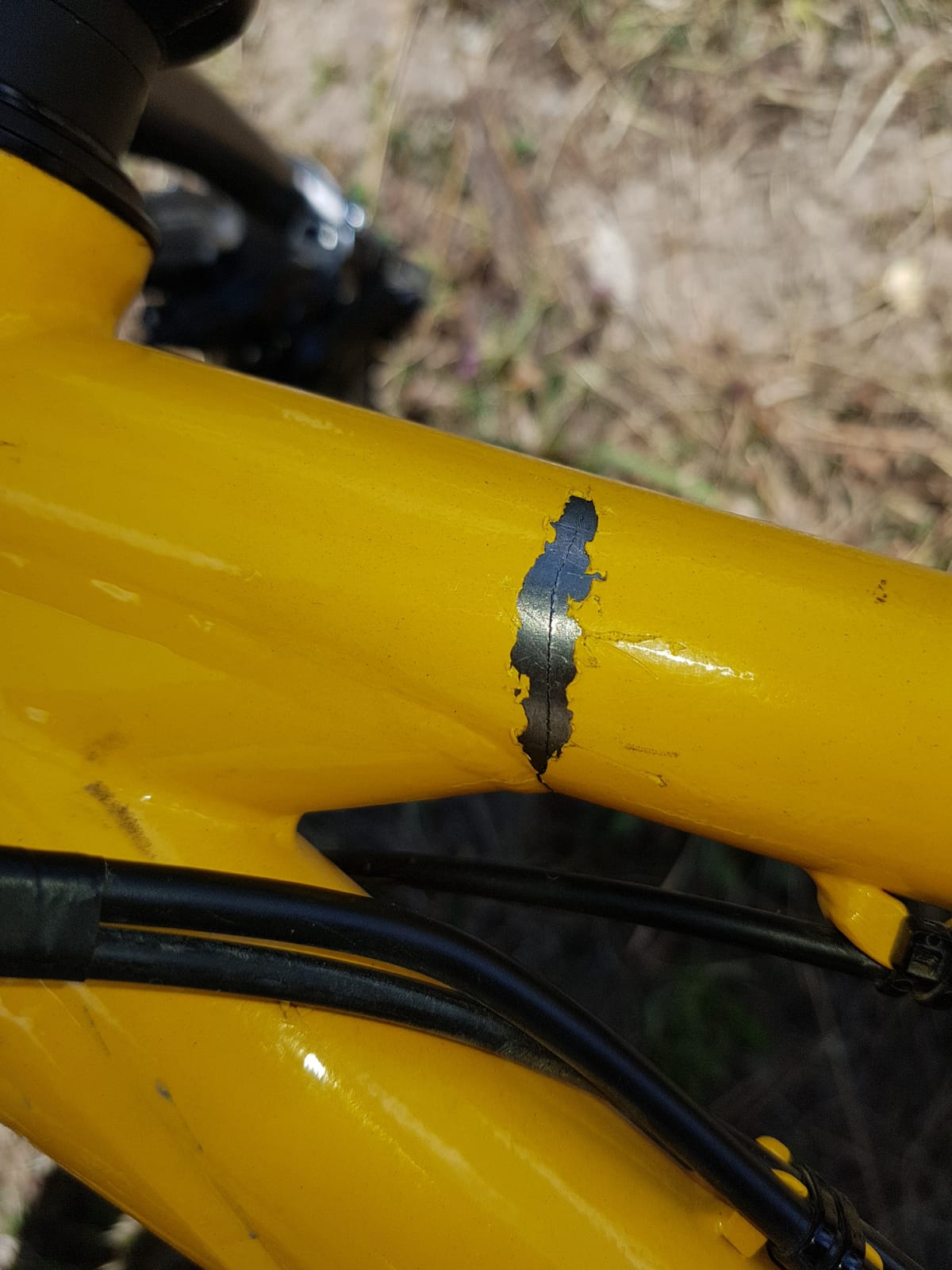

Hat jetzt wie lange gehalten der Rahmen ?
2 Monate ?
Dann war es ein Monat weniger, als ich gewettet hätte. Meine Prognose waren 3 Monate.
Ich wollte in den ganzen Marino Gejubel Threads nicht den alten grämenden Mann machen und hab mich mit Prognosen bezüglich Haltbarkeit bedeckt gehalten.
Seit meinem Teamkollegen beim Bikepolo damals die Marino Gabel an der Krone unter der Schweißnaht nach 3 Monaten weggebrochen ist, ist das mit dem Schnäppchen aus Peru für mich Tabu. (war auch ein gusset welches fachlich falsch ausgebildet war)
Rahmenriss ist blöd genug, aber idR liegt man nicht gleich auf der Klappe. Bei Rissen in Gabeln hört der Spaß vollends auf bei mir.
Das gusset da ist ne typische Stelle. Schön im hochbelasteten Bereich ne Naht quer zu Beanspruchung legen. Ohne Sinn und Verstand.
Das wissen Rahmenbauer im BMX Bereich (und anderen Bereichen) seit Jahrzehnten, dass man das tunlichst nicht so macht.
Waltwarks hat das vor 10 Jahren mal schön auf den Punkt gebracht:
Don't bother with them [*gussets*] unless you're willing to do the actual engineering (or pay someone else to do it) to figure out what you need. Otherwise you're just moving stress risers around, at best, or sometimes making things worse.
-Walt
Mit sowas wie im nachfolgenden Foto macht man es idR zumindest nicht schlechter. Wobei der Steifigkeitssprung durch die Geometrie noch etwas besser entschärft werden könnte.
Kurzfassung:
- Nähte längs, nicht quer zur Spannung.
- Zudem Anordnung der Nähte in der geringst belasteten Faser aus Hauptbiegung.
- Verringerung der Steifigkeit des verstärkenden Bauteils zum Ende der Naht hin. Verringert die Spannugnsspitze an der Nahtspitze.
- Saubere Wärmeeinflußzonen. (das kann man an deinem Marino nicht mehr sehen, wegen Pulver. Aber ich hab bislang selten wirklich gute Wärmekontrolle von ihm gesehen)
- Abstimmung der Gussetlängen auf die butts (Endverdickungen der Wandung) der gewählten Rohre.
Ich bin handwerklich ne Amateur-Niete. Deshalb bitte auf nachfolgendem Bild von mir die Nahtqualität ignorieren. Die ist nicht toll.
Aber man erkennt die gusset Form.
Nähte längs, Enden des gusset sind nur gelötet (keine Kerbwirkung, "weiche" Krafteinleitung), Gusste ausgedünnt zum Ende.
Ich bin kein Rahmenbauer, habe aber beruflich u.a. mit Dauerfestigkeitsanalysen von dynamisch beansprucht Rohrverbindungen zu tun.
