Avid Elixir R alternative konkav/konvex-scheiben .
die gewinde sind sicherlich gerade gebohrt.
wenn man jetzt allerdings einen adapter benutzt um eine größere scheibe zu montieren, dann steht der sattel nicht mehr parallel zur aufnahme.
das ergebnis sieht man in deinem bild.
der unterschied cps oder standard sattel sollte in der bedienungsanleitung bildlich dargestellt sein.
oder man tippt bei google "avid cps standard" ein.
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Foto einstellen gerne, kein Problem.@Rudi ich würde gerne die Fotos mit den Scheiben fürs Scheibenbremsen Kompendium verwenden.
Wäre das OK für dich?
Bisher hatte ich sowas noch nicht in den Fingern. (CPS schon.)
Danke.
2 verschieden Gabeln. 1x Manitou und einmal SID
Soviel zum Thema "Gerade Gewinde"
Werde morgen eine 200er Scheibe montieren und deine These testen.
Anhänge
Warum braucht man bei diesem Adapter , wenn die Gewinde deiner Meinung nach schief geschnitten sind , keine CPS Scheiben ?2 verschieden Gabeln. 1x Manitou und einmal SID
Soviel zum Thema "Gerade Gewinde"
Werde morgen eine 200er Scheibe montieren und deine These testen.
Oder könnte es doch an diesem Adapter liegen ?
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Morgen wissen wir mehr.

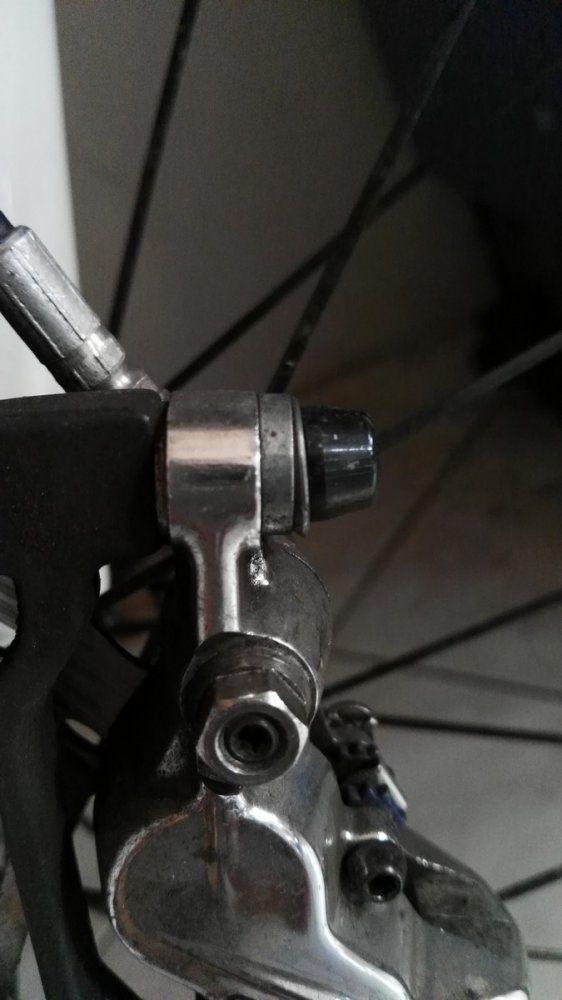

Wobei das an den verwendeten Adaptern liegt. Der notwendige Abstand zum Zentrum wird hier ja durch seitlichen Versatz und Winkel hergestellt. Das hat nichts mit schiefen Bohrungen in der PM-Aufnahme zu tun...Anhang anzeigen 505318

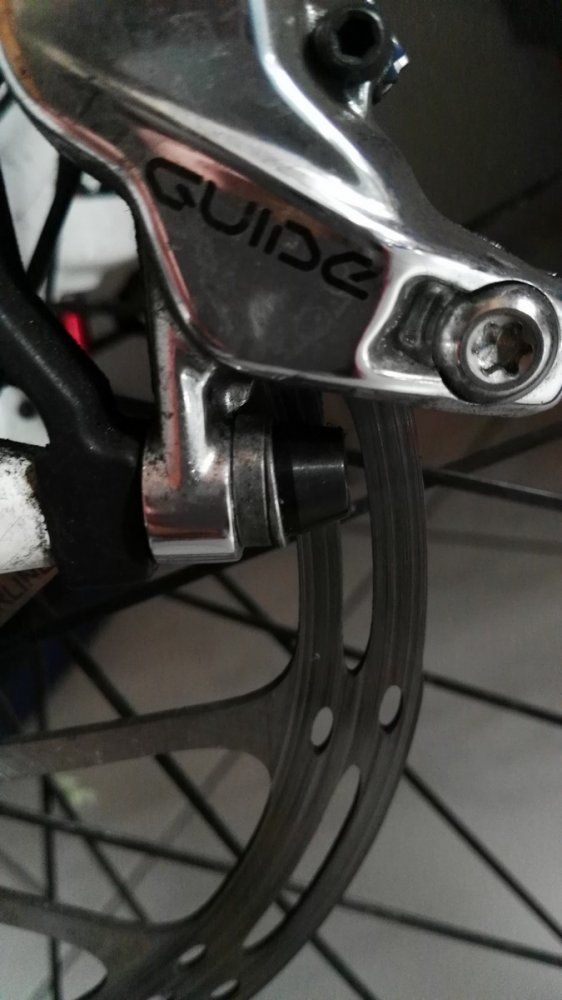

Anhang anzeigen 505319
Hier sieht man deutlich wie schief die Gewinde (Revelation 2014) immer noch gebohrt werden. Für mich nicht nachzuvollziehen. Du zahlst einen Haufen Geld und die sind nicht mal in der Lage dafür ein exaktes Sackloch und Gewinde zu bohren. Hab schon mal eine SID gehabt, da war der Sattel nicht montierbar, weil die PM Aufnahme so schief geplant war, dass der Sattel nach innen gegen die Gabel kippte
Du siehst aber auch, dass der Sattel mit Zehntelscheiben ausgerichtet wurde um die Höhe einzustellen. Oben etwas mehr als unten damit das auch tangential passt.
Gesendet mit Tapatalk
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Moin,
ihr habt recht, es liegt an den verwendeten Adaptern. Ich habe mich gestern Abend noch mal ausführlich damit beschäftigt und dann ist mir das beim Vergleichen der Adapter und der Montage ohne und mit schlagartig klar geworden. Hätte ich auch gleich drauf kommen können. Im Nachhinein nur logisch. Hatte mich aufgrund meines SID Alptraumes wohl verrannt.
Ich berichtige also meine Aussage dahin gehend, dass die CPS Scheiben in erster Linie dazu dienen den durch bestimmte Adapter hervorgerufenen Winkelversatz auszugleichen und erst an zweiter Stelle vorhandene Toleranzen ausgleichen. Die hab ich trotzdem noch gefunden, wenn auch nur marginal.
@k_star
Deine Bemerkung mit den Helden war nicht nett, auch wenn ich nach einem Gespräch mit meinem Psychiater heute morgen davon ausgehen kann, dass ich das ohne Spätfolgen in spätestens einem Jahr überwunden haben könnte. Sollte wohl auch nicht nett sein.
Ich weiß ja dass ich manchmal voll zuschlage... wieder was gelernt
ihr habt recht, es liegt an den verwendeten Adaptern. Ich habe mich gestern Abend noch mal ausführlich damit beschäftigt und dann ist mir das beim Vergleichen der Adapter und der Montage ohne und mit schlagartig klar geworden. Hätte ich auch gleich drauf kommen können. Im Nachhinein nur logisch. Hatte mich aufgrund meines SID Alptraumes wohl verrannt.
Ich berichtige also meine Aussage dahin gehend, dass die CPS Scheiben in erster Linie dazu dienen den durch bestimmte Adapter hervorgerufenen Winkelversatz auszugleichen und erst an zweiter Stelle vorhandene Toleranzen ausgleichen. Die hab ich trotzdem noch gefunden, wenn auch nur marginal.
@k_star
Deine Bemerkung mit den Helden war nicht nett, auch wenn ich nach einem Gespräch mit meinem Psychiater heute morgen davon ausgehen kann, dass ich das ohne Spätfolgen in spätestens einem Jahr überwunden haben könnte. Sollte wohl auch nicht nett sein.
Ich weiß ja dass ich manchmal voll zuschlage... wieder was gelernt
Zuletzt bearbeitet:
- Registriert
- 17. Juni 2009
- Reaktionspunkte
- 259
Weil soviele lieber hier fragen, statt einmal Avid CPS bei Tante G einzugeben
Selbst das stimmt pauschal nicht. Elixir 1-3 haben sie z.B. auch nicht, 5 und 7 aber schon.
Derivator22
-Gesperrt-
- Registriert
- 4. August 2013
- Reaktionspunkte
- 257
Doch, genau da. Dafür waren sie gedacht, um den Sattel schleiffrei einstellen zu können.
Elixir 3 usw. "benötigten" die tri-align Scheiben, XO und Konsorten funktionieren nur noch ohne. Leider.
War gar nicht sooo dumm, die Konvex-/Konkavscheiben.
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Nee, war's nicht, bedaure ich heute auch noch manchmal, aber nur manchmal.
Trotzdem: Bitte Post #18 lesen. Kommt vielleicht nicht ganz so deutlich, meint aber genau das was du w. o. sagtest.
Die Position zwischen Sattel und Schraubenkopf gilt für Non-CPS Sättel.
Wie meinst du das ?
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Jetzt, wo du's sagst, hätte ich es besser formulieren können.
Die CPS Scheiben zwischen Sattel und Schraubenkopf kann man für alle Sättel, egal welche und von welcher Firma, nutzen. Hat man die speziellen CPS Sättel, gehören sie auch noch unter die Sättel, also zwischen PM Aufnahme und Sattel. Oder, wenn man das will, füllt man den Zwischenraum mit 5mm Beilagscheiben.
Die CPS Scheiben zwischen Sattel und Schraubenkopf kann man für alle Sättel, egal welche und von welcher Firma, nutzen. Hat man die speziellen CPS Sättel, gehören sie auch noch unter die Sättel, also zwischen PM Aufnahme und Sattel. Oder, wenn man das will, füllt man den Zwischenraum mit 5mm Beilagscheiben.
Derivator22
-Gesperrt-
- Registriert
- 4. August 2013
- Reaktionspunkte
- 257
Wenn die PM-Aufnahme am Rahmen schief ist, mein Adapter und Bremssattel aber plan, dann muss zw. Sattel und Adapter die konvexen und konkaven U-Scheiben hin!
Wie soll ich denn sonst das ganze ausgleichen?
Alleinig zw. Schraubenkopf und Sattel bringt das in obig aufgeführtem Falle herzlich wenig, oder? :/
Ich bleibe dabei: die Scheiben waren genau für die von mir genannten Fälle gedacht.
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Schildbürger
Einfach natürlich!
Nö, die Dinger waren nur eine Notlösung, warum sonst hatte kein anderer Hersteller diese Scheiben.
Mittlerweile hat Avid/Sram die auch abgeschafft.
Es geht nichts über eine saubere und ebene PM-Aufnahme.
Ansonsten hat der Hersteller von der Gabel (eher unwahrscheinlich, die stimmen seit Jahren) oder von Rahmen geschlampt.
Beim Rahmen kommt es öfter vor, war aber schon zu IS-Zeiten ein Problem.
Derivator22
-Gesperrt-
- Registriert
- 4. August 2013
- Reaktionspunkte
- 257
Tri-Align™ Caliper Positioning System™
Eine weitere originelle Avid-Technologie, die dein Leben erleichtert – noch nie ließ sich eine Bremse einfacher montieren und einstellen. Mit dem Tri-Align™ Caliper Positioning System™ von Avid ist die Zentrierung des Bremssattels an der Scheibe buchstäblich in nur wenigen Sekunden möglich. Einfach die CPS™-Schrauben ein wenig lockern, den Bremshebel drücken und die Schrauben wieder festziehen. Perfekte Ausrichtung des Bremssattels im Handumdrehen.
Quelle:
https://www.sram.com/de/avid/technologies/tri_align-caliper-positioning-system
Noch Fragen?
Eine weitere originelle Avid-Technologie, die dein Leben erleichtert – noch nie ließ sich eine Bremse einfacher montieren und einstellen. Mit dem Tri-Align™ Caliper Positioning System™ von Avid ist die Zentrierung des Bremssattels an der Scheibe buchstäblich in nur wenigen Sekunden möglich. Einfach die CPS™-Schrauben ein wenig lockern, den Bremshebel drücken und die Schrauben wieder festziehen. Perfekte Ausrichtung des Bremssattels im Handumdrehen.
Quelle:
https://www.sram.com/de/avid/technologies/tri_align-caliper-positioning-system
Noch Fragen?
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
So kenne ich das auch. Von einer Notlösung kann m. M. nach nicht reden. Die Montage der Sättel mit diesem CPS System wird deutlich vereinfacht. Zwar jetzt nicht so wie in der Werbung, aber schon einfacher. Da ich schon oft mangelhafte PM Aufnahmen hatte, wäre ich froh drum gewesen. Fuhr aber nie Sättel mit CPS.
Heiko_Herbsleb
Nicht ungespritzt. Aber ich hab Dich lieb.
- Registriert
- 26. Januar 2015
- Reaktionspunkte
- 2.442
*muhorharrharrharr*
Wie auch oft für Bremsen mit ohne
das empfohlen.Funktioniert aber sowohl mit als auch mit ohne irgendwie nicht so richtig. Ist aber nur meine persönliche unbedeutende Meinung.
Ohne Taschenlampe iss nix von wegen korrekt ausgerichteter Bremssattel.
Die Sichtkontrolle bringt es ans Licht.
PepponeBottazzi
Was mich nicht umbringt, macht mich nur härter...
Korrekt
Und da die Dinger meiner Meinung nach ohnehin hauptsächlich einen zusätzlichen Freiheitsgrad reinbringen der einem die Einstellung erschwert und die Dinger sich dazu auch noch beim Fahren setzen und die Einstellung damit wieder vermasseln habe ich die an meiner Elixir CR schlicht und einfach durch normale Unterlegscheiben ersetzt (also die zwischen Sattel und Auflage, die äusseren wegen oben beschriebener Problematik natürlich nicht). Und sie da: Die Sonne geht immer noch jeden Morgen auf und meine Bremsen lassen sich ohne Wutanfall einstellen und bleiben eingestellt. Das Leben kann so einfach sein
