BCD 104 = BCD 104 ?

[beutelfuchs]

Hallo Gemeinde,

die Welt der Bikestandards hat mich mal wieder hinreichend verwirrt. Wollte mein BCD 104 Kettenblatt 34T gegen 30T tauschen. Leider zeigt sich das 30T absolut nicht formschluessig mit dem Spider der Shimanokurbel. An welche Kurbel wuerde denn das 30T denn ueberhaupt passen?

Und worauf muss ich achten, wenn ich doch noch ein passendes 30T BCD 104 bestellen will?

Dank euch.



[memphis35]

Das 30er hat sicherlich LK 96 und nicht LK 104 . Ein 30er mit LK 104 geht sich wahrscheindlich gar nicht aus da dann die Kette an den Befestigungspunkten streift .



[beutelfuchs]

Doch, ist wirklich 104mm. Der Grund warum es nicht passt ist nicht der Lochabstand sondern die Passfform der Aufnahme zwischen Spider und Blatt. Auch hat das 30T ein Gewinde und das 34T nicht, seltsam



[memphis35]

Und wo ist jetzt das Problem ? Eventuell Shimanokurbel und nicht Shimanoblatt ?



[Rajesh]

Auch hat das 30T ein Gewinde und das 34T nicht, seltsam

Das Gewinde hat es, weil wahrscheinlich die normalen KB Schrauben mit der Kette kollidieren würden.

sondern die Passfform der Aufnahme zwischen Spider und Blatt

Was passt da genau nicht?

OFt ist ja der Innendurchmesser des Steges unterschiedlich. Da kann man feilen.



[beutelfuchs]

Was passt da genau nicht?

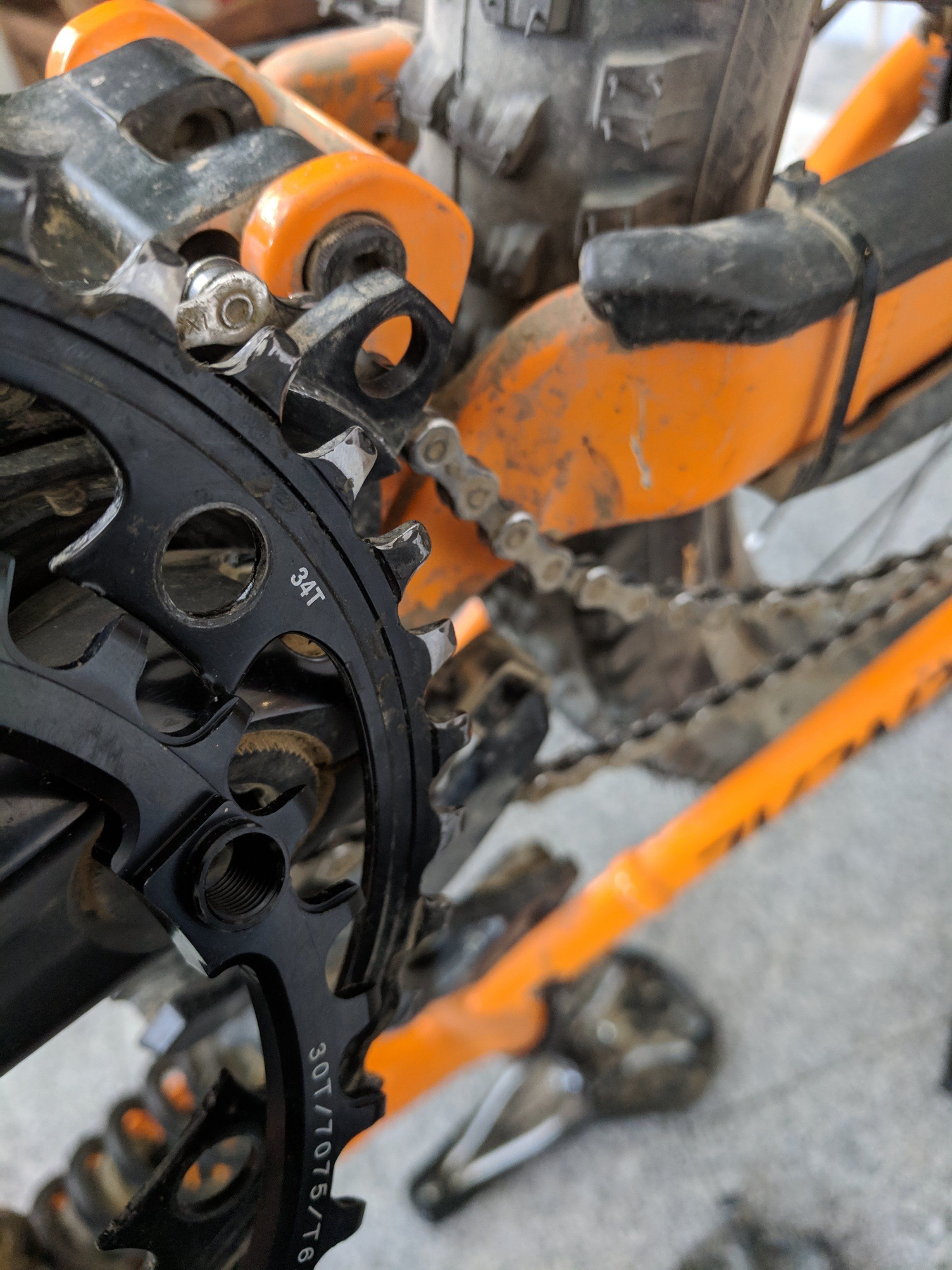

Siehst du diesen quadratisch hervorstehenden Absatz beim 30T? Der ist beim 34T ja nicht da und verhindert den Formschluss mit dem Spider.



[Rajesh]

Gehört der nicht nach außen, also von der Kurbel weg? (wenn das KB außen montiert wird)



[beutelfuchs]

Hmm, ich check nochmal...



[Rajesh]

Wie von @memphis35 schon erwähnt, passt normal ein 30t KB nicht bei 104Lk. Da wird bei dem KB zu Tricks gegriffen, damit die Kette nicht mit der Kurbel und den KB Schrauben kollidiert.



[beutelfuchs]

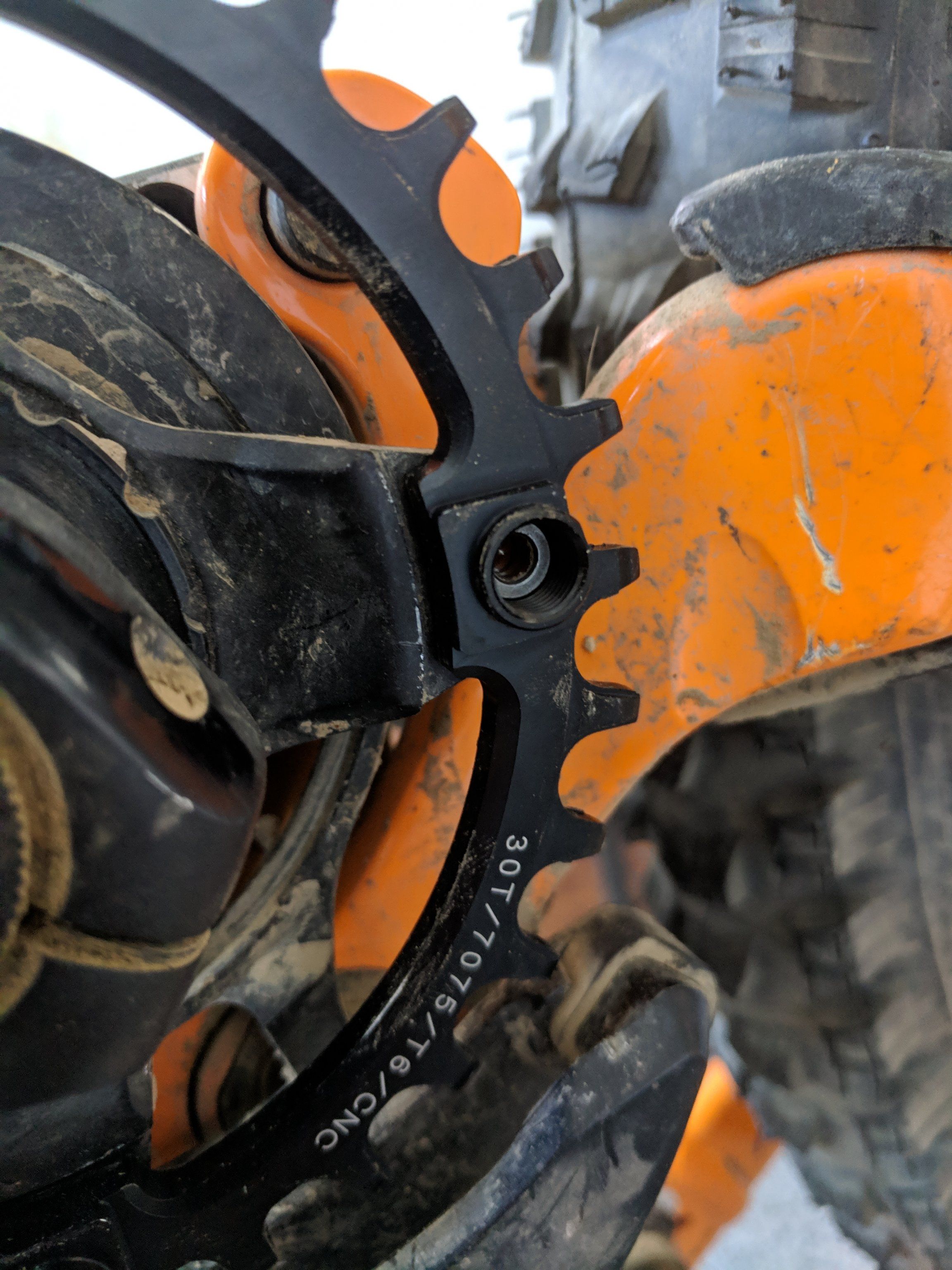

Habs grad nochmal andersrum provisorisch montiert. Aber das kann so nicht gedacht sein. Wie man sieht bleibt eine Luecke zwischen Spider und Ring und die Kettenblattschrauben gehen auch nur zur Haelfte rein. Das haelt sicher keine 2 Antritte bevor die Schrauben die Kraft nicht mehr uebertragen koennen.

Auf der Packung vom 30T steht aber zweifellos "BCD104 Shimano". Echt komisch.



[on any sunday]

Normalerweise soll das Runde in die "Kurbelöffnung" des Spiders und ist das Gegenstück zur Kettenblattschraube, der Absatz verhindert, das die Kette mit dem Spiderarm kollidiert.



[PORTEX77]

Neuere Shimanokurbel 104 asymetrisch?

Edit: vergesst es, war bei 96 LK



[beutelfuchs]

Shimanokurbel 104 asymetrisch

Dann wuerden doch die Loecher nicht genau aufeinander passen was sie aber tun.



[PORTEX77]

Ja sorry ich hab ja meinen geposteten Müll bereits editiert



[on any sunday]

Also passt das Runde nicht in die Öffnung der Kurbel?



[beutelfuchs]

Gehört der nicht nach außen, also von der Kurbel weg? (wenn das KB außen montiert wird)

Also Rajesh empfahl ja es mit "dem Runden" nach aussen zu probieren, siehe 2. Bild. Das kann so aber nicht passen.

Also passt das Runde nicht in die Öffnung der Kurbel?

Zuvor hatte ich es bereits so probiert wie du es vorschlaegst, weil es mir logischer erschien. Aber dann ist eben dieser quadratische Vorsprung im Weg (welchen das 34T auch auch nicht hat) und verhindert den effektiven Kraftschluss zwischen Spider und Ring.
Ich vermute daher, dass es irgendeine Variante des Spiders gibt, welche diesen quadratischen Vorsprung formschluessig aufnimmt.
Und ich frage mich, welche dass sein soll und ob sich wirklich beide Varianten "BCD 104" nennen.



[Schnegge]

...oder einfach mal das KB auf der richtig herum auf den Spider montieren...



[on any sunday]

Ich vermute daher, dass es irgendeine Variante des Spiders gibt, welche diesen quadratischen Vorsprung formschluessig aufnimmt.

Gibt es nicht, ist auch unnötig. Der Kraftschluss ist die Verschraubung. Das einzige Problem wäre ein optisches.

Nochmal, Sinn dieses Vorsprungs ist, das die Kette nicht den Spiderarm bei Kurbeln berührt, weil das Kettenblatt so "klein" ist. Wenn du meinst das würde bei dir nicht halten, musst du dir halt ein anderes besorgen.



[---]

Und worauf muss ich achten,

Du mußt vorallem darauf achten das Kettenblatt richtig herum zu montieren.

Auch hat das 30T ein Gewinde und das 34T nicht, seltsam

Das ist nicht seltsam sondern die einzige, funktionierende Möglichkeit. Das ist ein 30er Blatt. Das ist das maximal Kleinste das bei BCD 104 noch geht. Diese Kettenblätter haben integrierte Spacer und integrierte Gewinde. Anders geht es nicht.

Und wo ist jetzt das Problem ? Eventuell Shimanokurbel und nicht Shimanoblatt ?

Kettenblatt richtig herum montieren = alles gut.



[beutelfuchs]

Ok, danke
Jetzt mal testen...
