[DIY] Wireless Dropper Post

Hoilaservus schrieb:
Hab mal ein paar Fragen

Zahnrad das am Motor ist hat keine Bohrung, ist dieses auf den nur Motorschaft aufgepresst?
Wie hast du das Sensorboard befestigt?
Ist das Lager Stößels ein aufgeschnittenes Gleitlager?
Zum Vergrößern anklicken....
Ja das ist nur ein aufgeschnittenes Gleitlager.

Das Sensorboard ist einfach auf den Motor aufgeklebt und mit einem Folienleiter mit der Hauptplatine verbunden. Ist total fummelig und im Nachhinein wäre Hall Sensor auf der Platine und ein ans Motorwellenende geklebter Magnet sinnvoller gewesen.


Bei den Zahnrädern handelt es sich um fertige Zahnräder vom Type 22082A (ebay, Ali), davon hab ich von einem einen 2mm Teil abgeschnitten und auf die Motorwelle gepresst (zusätzlich noch mit einem Tropfen Sekundenkleber gesichert). Die anderen mit einem 2mm Bohrer aufgebohrt, bis sie auf die 2mm Achsen passten. Die beiden unteren Zahnräder (und die Motorwelle) sind ebenfalls noch um 1,5mm gekürzt, da habe ich aber letztes Wochenende das Model angepasst und wieder 1,5mm länger gemacht, diese 1,5mm sind m.M.n den Aufwand nicht wer.
Das Zahnrad über dem Motorsensor brauch zusätzlich noch eine Markierung:



Ich musste den Akku Ausdauertest leider auf Grund von akutem Zahnausfall abbrechen

Ich vermute, dass das Aufbohren hier evtl. die Ursache sein könnte, da das Loch danach nicht mehr perfekt mittig war. Und genau an der Stelle ist das jetzt gebrochen. Ich werde jetzt statt dem Zahnrad lieber die Achse bearbeiten und wenn das dann noch mal auftritt auf ein Messing Ritzel setzten. Beim Stößel ist denke ich ein MJF Nylon Druck oder vielleicht sogar ein Stahl oder Titandruck besser.

Pats0 schrieb:

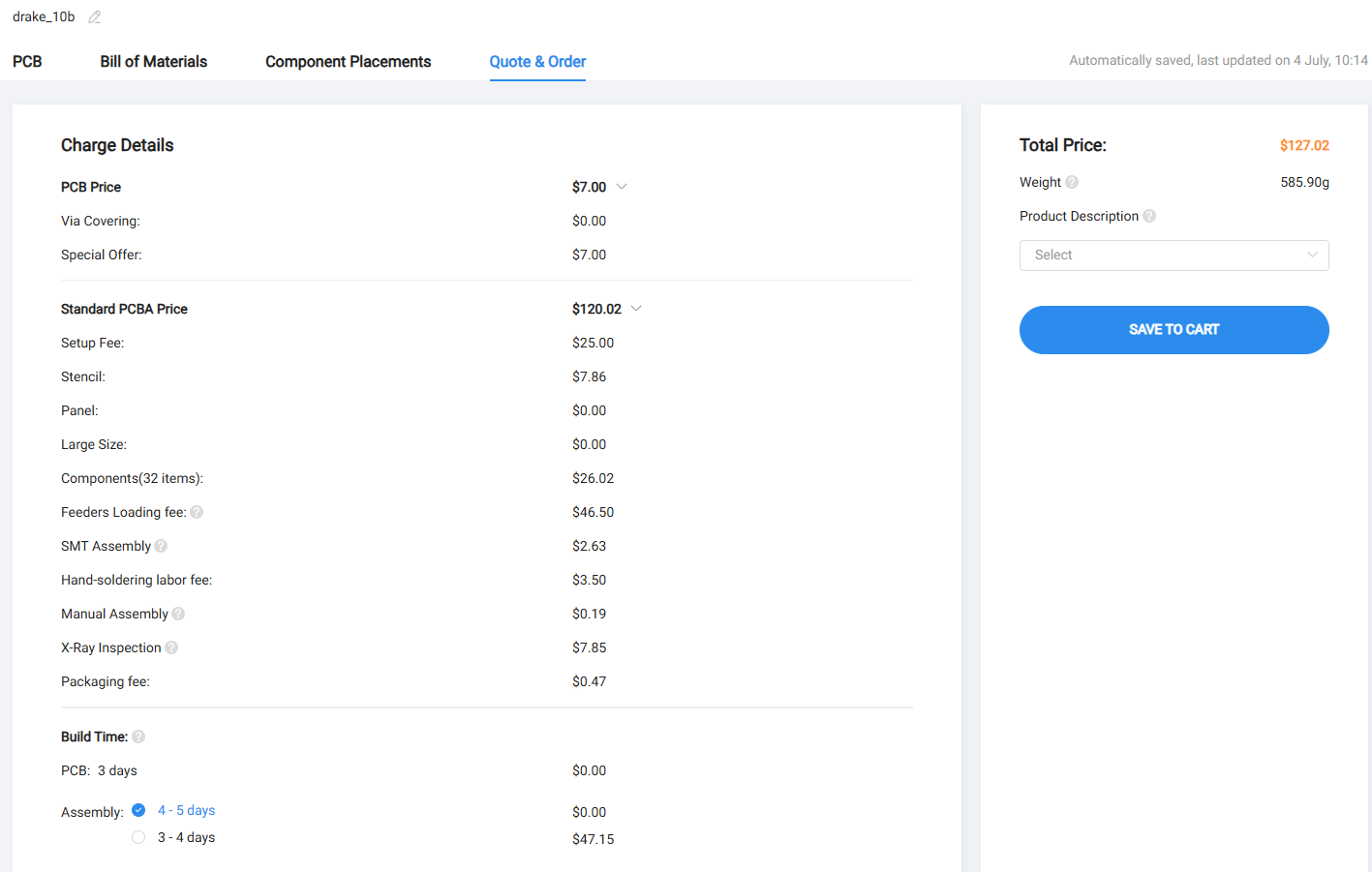

I'm trying to order a PCB board.
Is this a normal price or did I do something wrong?Anhang anzeigen 2193925
Zum Vergrößern anklicken....
When I ordered my PCBs last year I payed 60$ for 5 pieces. But I used the economic PCBA and didn't have the board fully assembled. I mounted some parts by myself. But the main problem is the acceleration sensor. They don't assemble this LGA-12 package anymore with economic PCBA. If I had to do the layout today, I would take another sensor.

I'll take a look into the firmware if it's possible without acceleration sensor. There might be some drawbacks but maybe it is possible.

I checked and it is possible to omit the acceleration sensor and don't use the standby mode at all, but there are some drawbacks:
  • The idle current is about 50 to 60 µA, whereas the standby current is below 10 µA. So the standby time with a 300mAh battery goes down from about 4 years to 200 days.
  • Currently I'm using the Xiaomi Yi remote. This remote shuts down after 30 minutes. Normally the device is scanning at a high rate to ensure a quick reconnect. Without sensor this is not possible (the current consumption would be too high), so a reconnect will need a couple of seconds (usually 1-2s, but sometimes up to 5).
  • I'm using the motor also to indicate the battery state of charge at wake-up. Without standby, there is no wake-up, so this feature would not be available.
