So mittlerweile wurde das Rad auf der Messe in Düsseldorf vorgestellt, daher werd ich auch mal was dazu schreiben. Ich selbst bin es leider bisher nur mal gerollt aber der Erbauer selbst hat die erste Runde damit gedreht und auch ein paar Worte zum Hinterbau verloren.
Erstmal vorweg ein paar Details um was es überhaupt geht.
Einigen hier ist ja das Rudel hier im Forum evtl. ein Begriff. Nunja hier entstand die Idee eines Stahl Down Country / Trail Bikes. Was wenn möglich auch im Rahmenbaukurs und vor allem von der Geometrie individualisierbar ist. Der liebe
@Phi-Me hatte die Idee direkt aufgenommen bzw. auch mit vorran getrieben, da er meinte er könnte sich sowas gut vorstellen und hatte Bock auf das Projekt. Also wurde sich in kleinerer Runde zusammen gesetzt und das ganze einer größeren Gruppe präsentiert. Zu
@Phi-Me kamen noch
@BigJohn,
@danimaniac und
@null-2wo
Dabei heraus gekommen ist ein Flexstay Rad mit 110 oder 120mm am Heck aus einem 185x55/50 Trunnion Dämpfer. Wir haben natürlich fleissig mit Linkage rum gemacht und uns Gedanken gemacht wie das ganze funktionieren könnte und auch ob es sich wohl gut fährt.
Anti-Rise und Anti-Squat sind hier ja Werte auf die man einfach schaut, neben dem Hebelverhältnis.

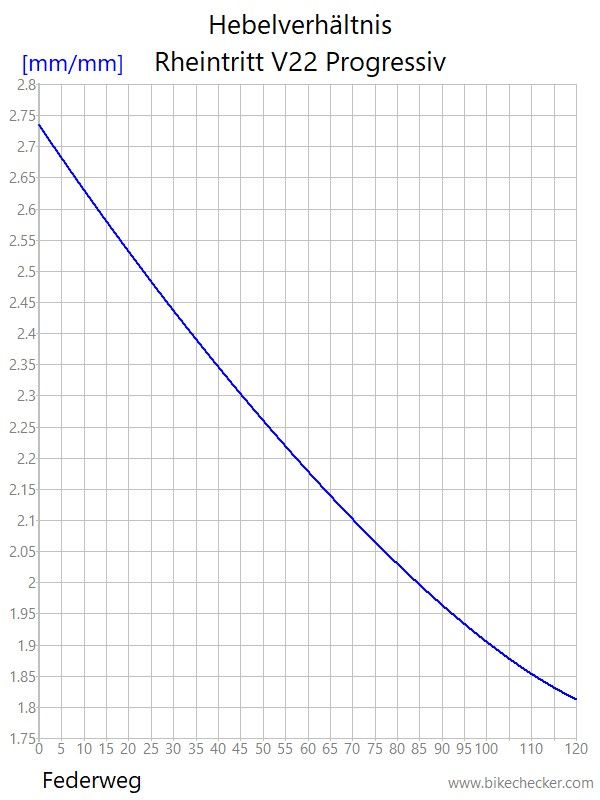

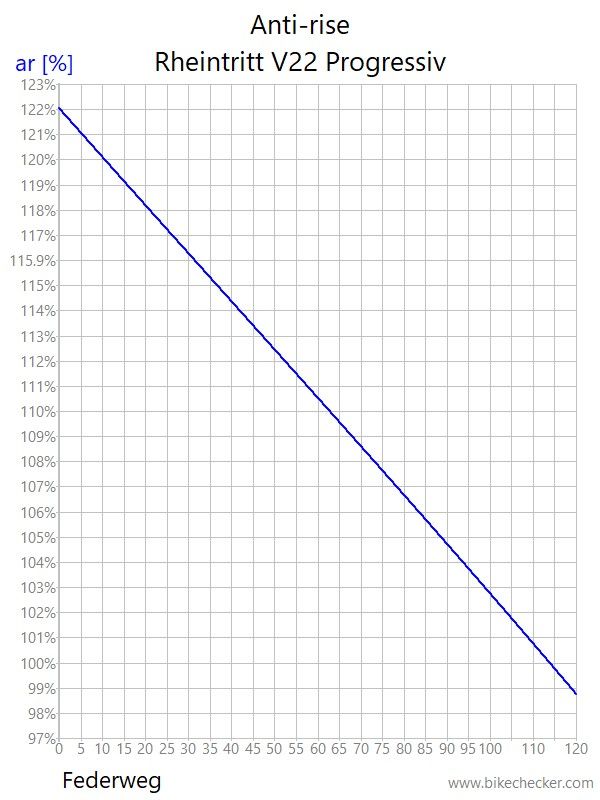

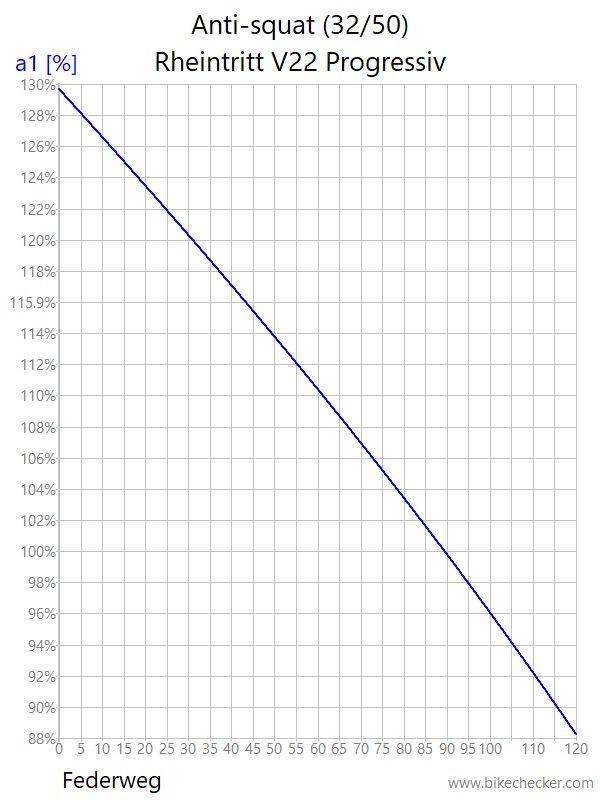

Die haben wir uns dann als erstes mit den bekannten Diagramm angeschaut und da kam folgendes raus:
Anhang anzeigen 1654799Anhang anzeigen 1654800Anhang anzeigen 1654801
Mit den Werten waren wir dann erstmal zufrieden und darauf basierend hat
@Phi-Me begonnen die Konstruktion zu finalisieren.
Ich weiss gar nicht mehr ob
@danimaniac oder
@null-2wo dann hier auf den Thread aufmerksam wurden und ich bei
@Onkel_Bob mal angefragt habe ob wir da mal mit unserem Vorschlag durchrechnen können wie seine Werte zum Rad aussehen.

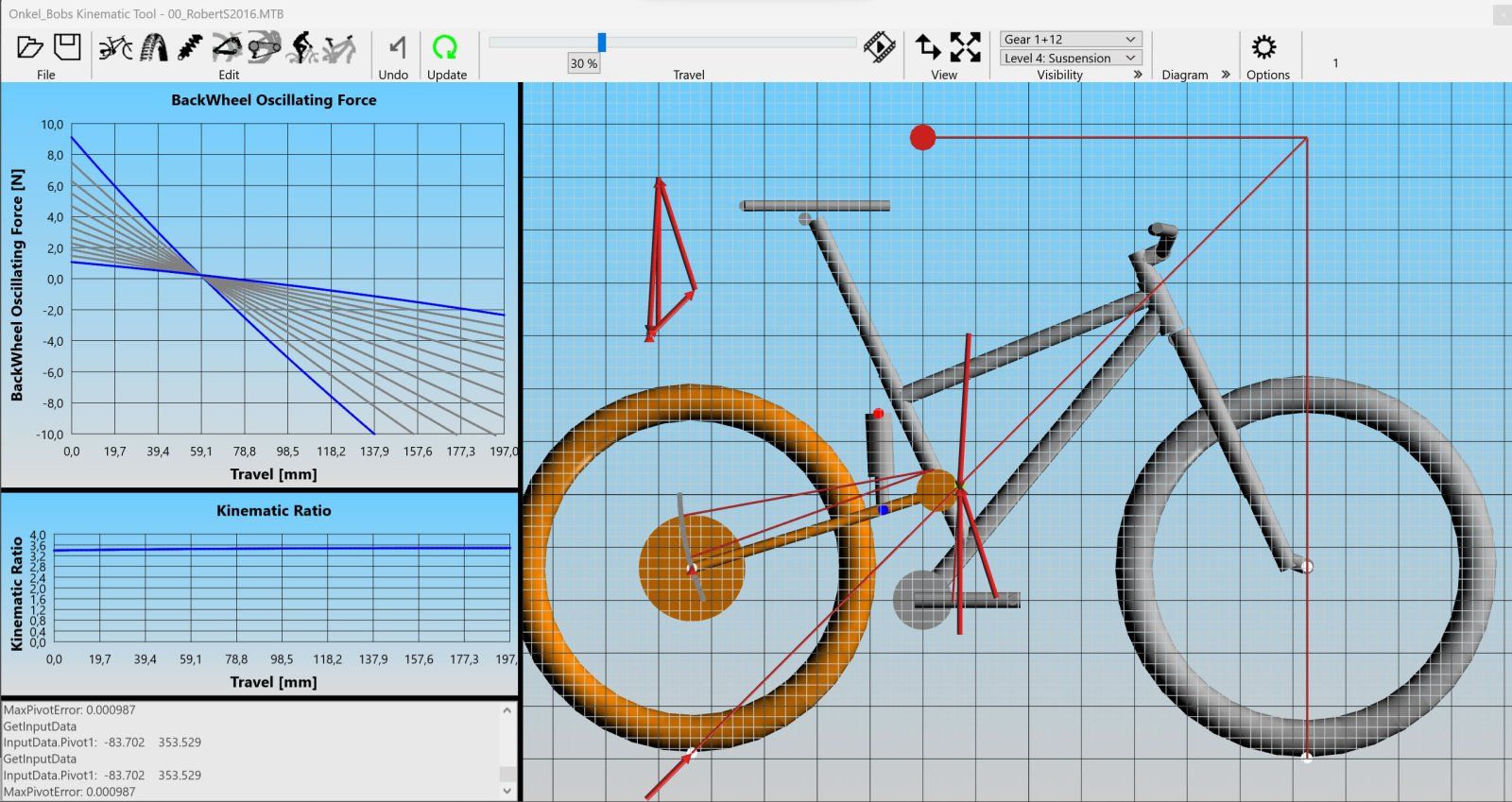

Dabei kam dann folgendes raus

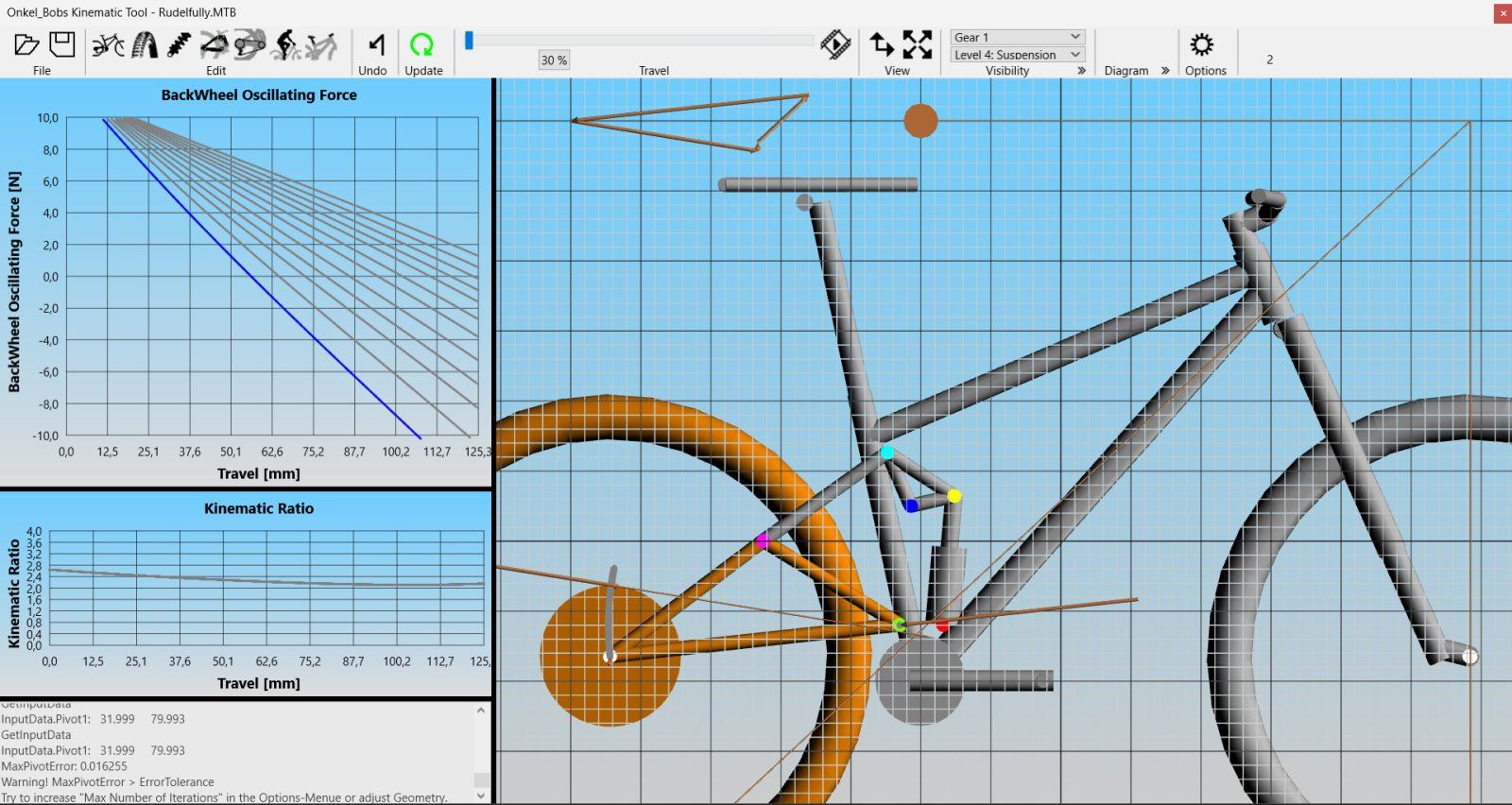

Dazu noch die mitgelieferte Grafik.
Anhang anzeigen 1654802
Generell klang das absolut nach dem was wir uns für das Rad vorgestellt hatten und wir hatten da schon gute Werte gewählt.
Daher hat
@Phi-Me dann auch noch einen ganz schönen Endspurt eingelegt um das Rad zur Messe fertig zu bekommen und einen Tag später auch direkt die Jungfernfahrt zu bewältigen.
Ich würde, sobald ich mal damit gefahren bin auch mal noch ein Fazit zum Fahrwerk abgeben. So wie sich das anhört, scheint aber in diesem Fall die Theorie und Praxis recht nah bei einander zu liegen.
Vielen Dank auch nochmal an
@Onkel_Bob für die Berechnung, das hat uns nochmal sehr bestärkt das wir da mit dem Rad auf dem richtigen Weg sind.
Der Prototyp wird jetzt erstmal über das Jahr noch auf Herz und Nieren getestet und dann werden wohl ein paar davon gebaut
Sobald ich mal noch eigene Eindrücke habe werde ich die mal noch hier teilen, falls gewünscht. Andernfalls gibts es evtl. auch mal einen Thread zum Rad, falls da im Forum genug Interesse vorhanden ist.

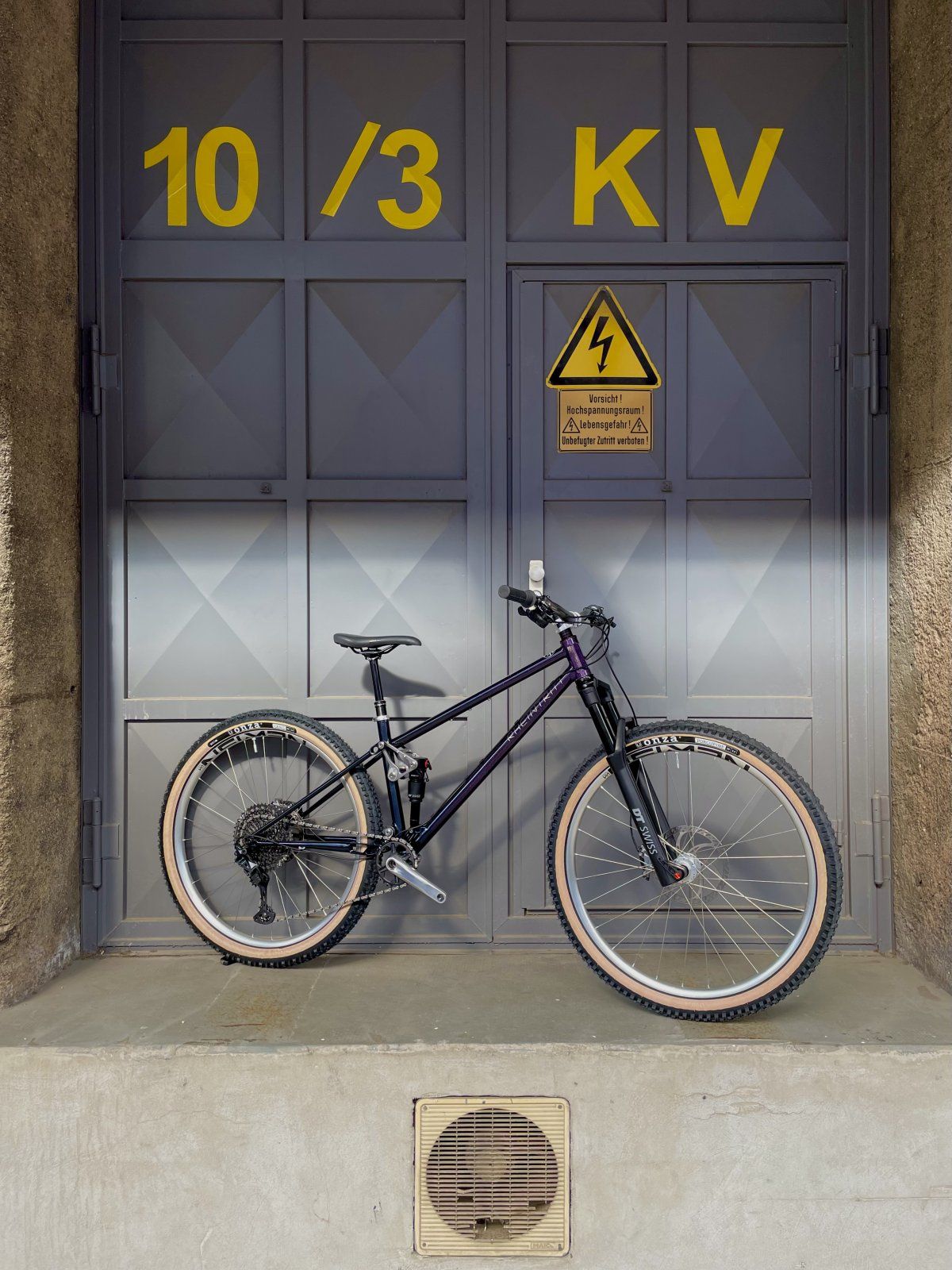

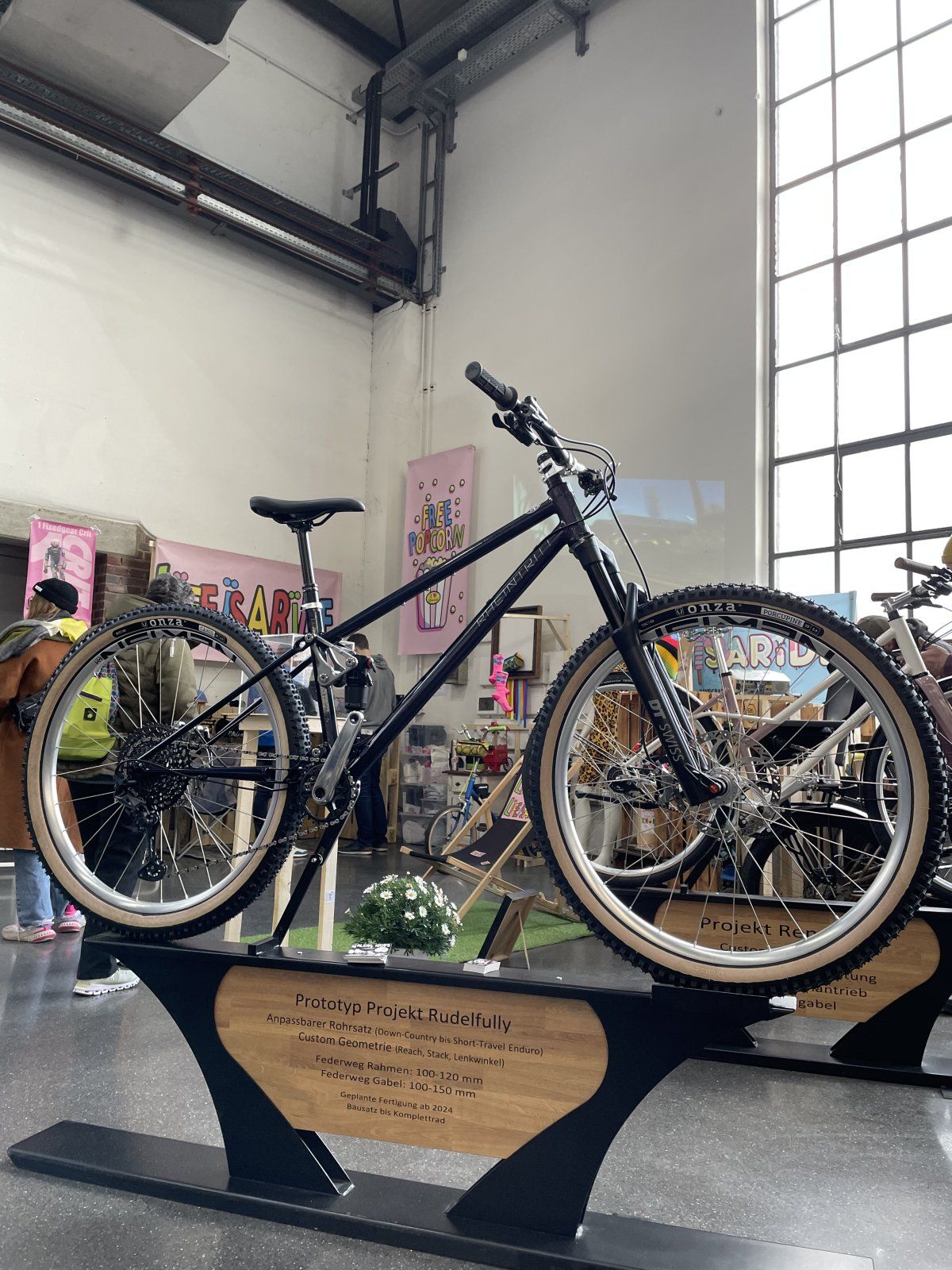

Abschliessend mal noch 2 Bilder von der Messe.
Anhang anzeigen 1654810
Anhang anzeigen 1654809
