Genau die. Wenn du genau hinguckst, wirst du sehen, dass die ganze Aufnahme an der Stelle gebogen ist. Das dient dazu, dass man den Umwerfer auch in anderen Winkeln als 90° montieren kann.

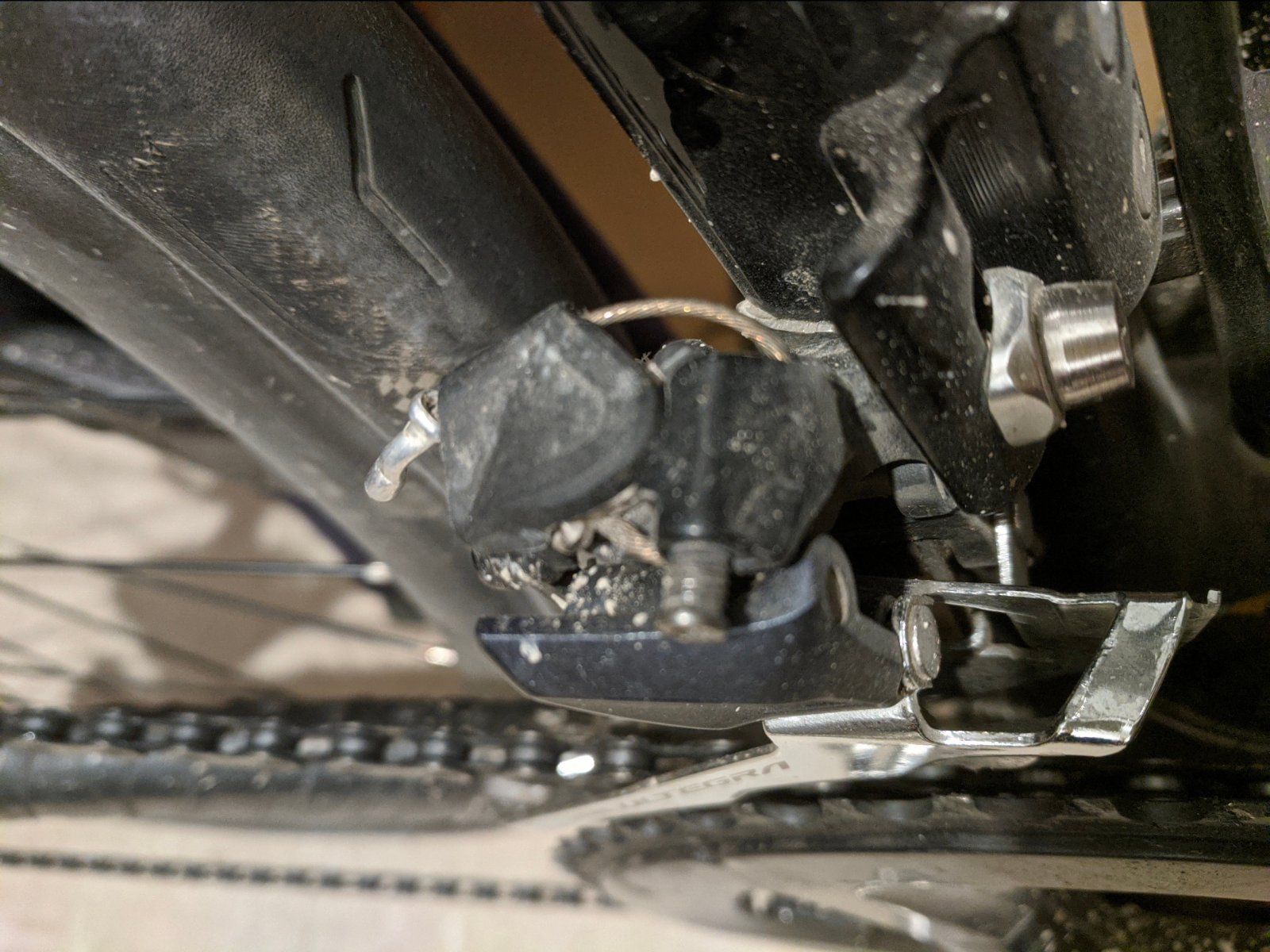

Der Zug muss da richtig reingefädelt werden. Hier die Führung, ohne dass die Kappe, die auf dem Zug sitzt, eingeklickt ist.
Ok, jetzt hab ichs kapiert. Ist der Zug genau gemäß Anleitung durch die Klemmung gefädelt und liegt sauber in den vorgesehenen Nuten? Wie hoch ist die Zugspannung auf dem kleinen Blatt? Hier ist auch auf dem kleinen Blatt immer noch Spannung auf dem Zug.Ja das weiß ich
Auf dem Foto hab ich den Seilzug noch nicht eingefädelt.
Ich meinte eher die hintere Kabelführung. Auf der Rückseite. Dort wo der Zug vertikal nach unten geht. Hab es ja gelb markiert.
Dort leg ich den Zug rein in die Führung und nach kurzer Zeit ist der Zug wieder draußen.
Ist es richtig, dass ich die Zugspannung mit der Hand erstmal auf dem vorletzten kleinen Schaltschritt mache? Ich habs auch schon auf den kleinsten Schaltschritt getestet. Irgendwas klappt noch nicht.
Wenn die Zugspannung passt, passen normalerweise auch die Trimmschritte.
Da muß der Zug in einer Hülse durchgeführt werden. Also bitte nicht den nackten Metallzug da durchlegen.
Ich versteh das so, dass bei außenverlegten Zügen das Zugende am Umwerfer fixiert wird. Seite 17 https://si.shimano.com/api/publish/storage/pdf/de/dm/GAFD001/DM-GAFD001-01-GER.pdf
Danke schau ich gleich mal
Bei meinem Umwerfer (Ultegra 8000) schneidet nix ein. Die Führung hat innen eine Metallhülse.
Bei mir schaltet es perfekt und nix rutscht raus, du bringst da etwas durcheinander.
Es wäre einfacher, wenn du die Anleitung Seite für Seite abarbeitest und sagst, an welcher Stelle (Seite der Anleitung) du nicht weiterkommst. Z.B. fehlt der allererste Punkt der Anleitung in deiner Aufzählung, nämlich die 1-3mm Höheneinstellung über dem großen Kettenblatt und minimales nach-innen-ausrichten auf Seite 9.
Kommst du beim schalten der Trimmstufe vom großen Blatt und der Endposition und schaltest dann runter auf die Trimmstufe?
Öhm ich glaube mittlerweile habe ich so gut wie jede Kombi durchprobiert. Aber meist schalte ich vom Kleinen bis zur Endposition und schalte wieder 1x runter auf die Trimmstufe.
(ich glaube aber da hab ich mittlerweile auch beide Stellungen schon ausprobiert).Richtig: aufs große Blatt schalten und dann runter auf die erste Trimmstufe. In dieser Position wird die Zugspannung eingestellt.
Auf dem kleinen Blatt ganz innen,Andere Frage: Auf welcher Schaltstellen ziehe ich den Bautenzug mit den Händen fest? In der unteren Trimstufe oder der Kleinen Schaltstufe?
Im Handbuch steht:
"Betätigen Sie den Lösehebel am Dual-Control-Hebel und stellen Sie ihn auf die Anfangsposition (auf der Seite des kleinsten Kettenblatts"
Nein, keine blöde Frage. Mein Fehler. Also, ja, auf Trimmstufe L gehen, dort den Zug spannen. Der Zug braucht Vorspannung.
Ich muss nochmal was fragen. Mit Hebel meinst du ja Schalthebel. Ich muss sozusagen erstmal den Zug nur leicht fest machen, schalte dann mehrfach zwischen erster und zweiter Stufe hin und her und zieh dann den Zug nochmal nach?
Wenn der Zug nicht geklemmt ist, hast du ja Spiel an den Zuganschlägen. Das muss raus. Dazu gaaanz vorsichtig den Zug klemmen, etwas Spannung über den Schalthebel aufbauen, am Zug ziehen und dabei die Klemmung wieder lösen, dann kommt der Zug noch ein Stück raus und das Spiel ist weg.
Dritte Hand! Knie! Tischkante!Erstmal danke für deine Hilfe aber ich hab das nicht verstanden :-(
Also ich bin in der unteren Timmstufe. Ich klemme den Zug unter leichtem Zug in die Vorrichtung.
Dann bestätige ich ganz leicht den Schalthebel (meist schaltet es gleich in die untere Normalposition (keine Trimmstufe mehr). Dann muss ich nochmal am Zug ziehen und die klemmuni lösen? Aber wenn die Klemmung los ist, dann wird der Zug ja nicht mehr gehalten.
Ich bin verwirrt und habe ja auch nur zwei Arme. Wie soll man das schaffen?
Vorspannung reduzieren, damit du wieder in den Bereich kommst, der per Schraube einstellbar ist.
