DT Swiss MTB-Vorderrad auf 12 mm umrüstbar?

Registriert
1. Februar 2004
Reaktionspunkte
133
Ort
Bad Urach
Hallo,
weiß jmd. ob man die DT Swiss 29er Laufräder (z.V. X1700 Spline oder X1900 Spline) auf den 12 mm Standard am Vorderrad (Gravelbike) umrüsten kann.

Laut DT MTB Umrüsttabelle wird nichts angeboten:
https://www.dtswiss.com/de/support/umruest-tabellen/end-cap-solution-mtb-vr/

aber laut DT Rennrad Umrüsttabelle :
https://www.dtswiss.com/de/support/umruest-tabellen/end-cap-solution-road-vr/

gibt es zwar Artikel HWGXXX00S7564S aber demnach nicht kompatibel mit MTB Laufrädern, ...vielleicht
hat es aber schon jmd. probiert?

Alle aktuellen DT Swiss Vorderräder können auf 12 mm umgerüstet werden. Die Option ist in der MTB Umrüsttabelle nicht enthalten, da 12 mm am Vorderrad kein MTB-standard ist.
Da in den Laufrädern der verschiedenen Familien 1500, 1700, 1900 unterschiedliche Naben verbaut sind, brauchst du zum Umrüsten auch unterschiedliche Adapter. Der von dir verlinkte Adapter HWGXXX00S7564S passt also nicht bei allen Laufrädern.

Welchen Laufradsatz möchtest du den Umrüsten?

Zuletzt bearbeitet:
Hallo, ich habe einen DT Swiss E 1900 Spline 650 b Laufradsatz mit 15 x 100 mm Achse, diesen möchte ich gerne am Vorderrad auf 12 x 100 mm umrüsten. Kann mir jemand sagen, welches Umrüstkit ich dafür brauche und welches Werkzeug man dafür benötigt ? Ist auch das HWGXXX00S6885S ?

€: Habe es bereits umgebaut

Zuletzt bearbeitet:
Hallo,

ich habe ein XR1501 mit 6 Loch Disc Bremsscheibenaufnahme als Laufradsatz von ca. 2016, damals neu erschienen soweit ich mich erinnere.
Dort sind die 240er Naben verbaut, ich möchte mein Hardtail jedoch veräußern und den Laufradsatz für ein geplantes "Gravelbike" weiterverwenden da die für MTB (heutzutage) schmalen Felgen mit 622x22,5mm Innenbreite dort gut passen sollten.
Ich hatte zunächst den HWGXXX00S7000S fürs Vorderrad im Verdacht um von 15x100 auf 12x100 zu kommen.
Ab durch den verringerten Durchmesser der Endkappen bei gleichgebliebenen Durchmesser der Achshülse in der Nabe liegt die Steckachse ja nur an den Kappen auf, oder? Dadurch findet ja kein Übertrag der Last auf die Lager statt.
Bin bei weiterer Recherche auf folgenden Adapter von "Halo" gestoßen:
https://www.rosebikes.de/halo-12-mm-umbausatz-2670617?product_shape=Standard&article_size=Standard
Dieser wird in die Nabe gesteckt und reduziert den Durchmesser von Achshülse in der Nabe sowie Endkappen von 15 auf 12mm. Dabei bleibt jedoch das Problem des Außendurchmesser der Endkappen von 20/21mm, wohingegen die meisten "Road/Cross/Gravel" Gabeln Endkappen-Außendurchmesser von max 19mm erlauben.
Somit komme ich damit auch nicht weiter.

Habt ihr hier einen Tipp/eine Lösung für mein Problem? Ich verstehe noch nicht ganz, wieso das mit 350er Naben gehen soll, mit 240ern aber nicht.
Ist hier das Problem, dass es sich bei den 240er Naben um gesteckte Endkappen und bei den 350ern um gepresste Endkappen handelt?

Ich bin um jede Hilfe Dankbar! :)

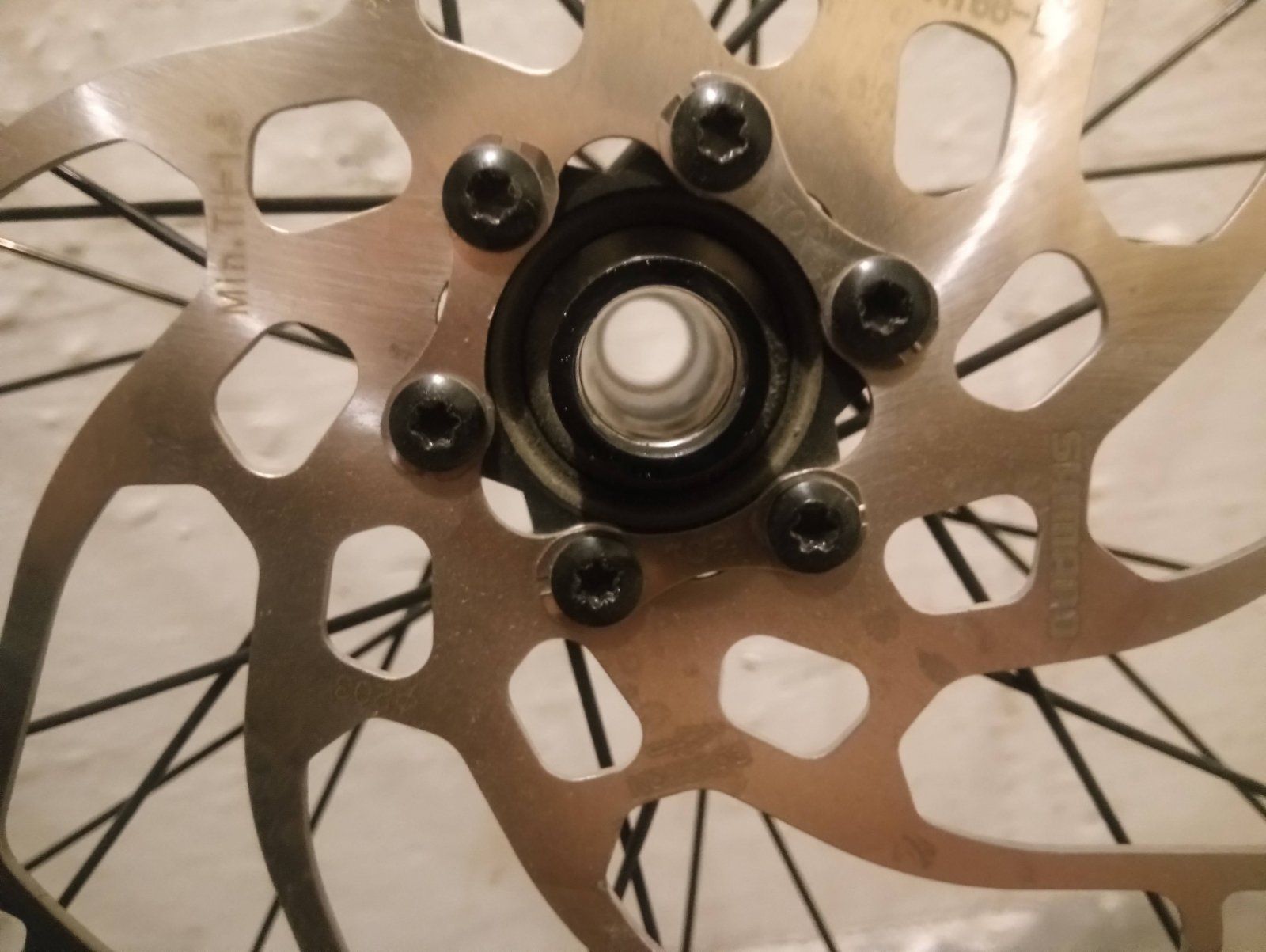

Anbei sind ein paar Bilder meiner Nabe.


Anhänge

  • IMG_20200424_154121.jpg
    175,3 KB · Aufrufe: 101
  • IMG_20200424_154134.jpg
    181 KB · Aufrufe: 47
  • IMG_20200424_154158.jpg
    215,8 KB · Aufrufe: 62
Die End Caps HWGXXX00S7000S sollten meiner Meinung nach passen.
Ich verstehe noch nicht ganz, wieso das mit 350er Naben gehen soll, mit 240ern aber nicht.
Ist hier das Problem, dass es sich bei den 240er Naben um gesteckte Endkappen und bei den 350ern um gepresste Endkappen handelt?
Bei den 240ern wird die Achse durch den Innenring der Lager gesteckt. Bei den 350ern ist zwischen den Lagern nur ein Spacer, der aber nicht durch den Innenring der Lager geht.

Du brauchst das Umrüstkit mit der Artikelnummer HWGXXX00S6885S.

Sorry für quasi off-topic, aber weißt du zufällig auch, welches Kit ich benötige um ein 12x142mm DT M 1700 Hinterrad auf 11-fach Road Freilauf umzurüsten?
Ist das überhaupt möglich?
Danke!

Ergänzung, ich habe am Graveler die 105 11-34 Kassette. Brauche ich für diese den 11-fach Road Freilauf?

Die End Caps HWGXXX00S7000S sollten meiner Meinung nach passen.
Habe mittlerweile den Umbau der XR 1501 22,5mm mit 6Bolt Bremsaufnahme geschafft. Die ...7000S Endkappen haben nicht gepasst, da die Kappen nabenseitig Innen- 18mm und Außendurchmesser 30mm haben die nicht auf die Nabe passen.
Das Set HWGXXX00S7564S hat gepasst, wurde mir freundlicherweise vom Dt Swiss Deutschland support kostenlos getauscht . Diese Kappen haben 17mm innen und 28mm aussen und reduzieren ebenfalls auf 12mm.
Danke für eure Hilfe!

Meine Anfrage an DT Swiss bezüglich der Umrüstung aktueller (2020er) Vorderräder der Serien 1501 und 1700 von 15x100 auf 12x100 ergab:

"Das XM1501 Spline One können Sie mit der Artikelnummer: HWGXXX00S7564S auf 12/100mm umrüsten. Das M1700 Spline können Sie mit der Artikelnummer: HWGXXX00S6885S auf 12/100mm umrüsten."

Habe mittlerweile den Umbau der XR 1501 22,5mm mit 6Bolt Bremsaufnahme geschafft. Die ...7000S Endkappen haben nicht gepasst, da die Kappen nabenseitig Innen- 18mm und Außendurchmesser 30mm haben die nicht auf die Nabe passen.
Das Set HWGXXX00S7564S hat gepasst, wurde mir freundlicherweise vom Dt Swiss Deutschland support kostenlos getauscht . Diese Kappen haben 17mm innen und 28mm aussen und reduzieren ebenfalls auf 12mm.
Danke für eure Hilfe!
Für die Nachwelt und @Minganer : das sind richtig gute infos! Leider passt aber der rechte Adapter des HWGXXX00S7564S Kits - obgleich 17mm/28mm - nicht auf eine 240 EXP CL 15mm Vorderradnabe. Die Dichtungslippen sind 5.5mm hoch und nicht wie notwendig lediglich 3mmm. Sieht doof aus und hält wahrscheinlich nicht ausreichend die Lager staubfrei - arghs. Ich habe die Aufnahme nun in CAD gezeichnet. Bei einem Lohnfertiger werden bei Abnahme von 3 Stück ca. 40 Euro pro Adapter aufgerufen.

Gibt es eigentlich in diesem Forum (oder einem anderen) eine zentrale Sammelstelle für CAD Zeichungen zum fixen dieser geplanten Obsoleszenz. Ich gebe meine Files sehr gerne und natürlich ohne Gewähr weiter.

@DT Swiss: das ist alles so furchtbar, furchtbar unnötig und kompliziert. Keine Ahnung warum nicht simpel für alle Standards Umrüstkits angeboten werden.
