Kurbel, unbekannter DirectMount Standard, welche KBs passen da?

[joglo]

Hi,

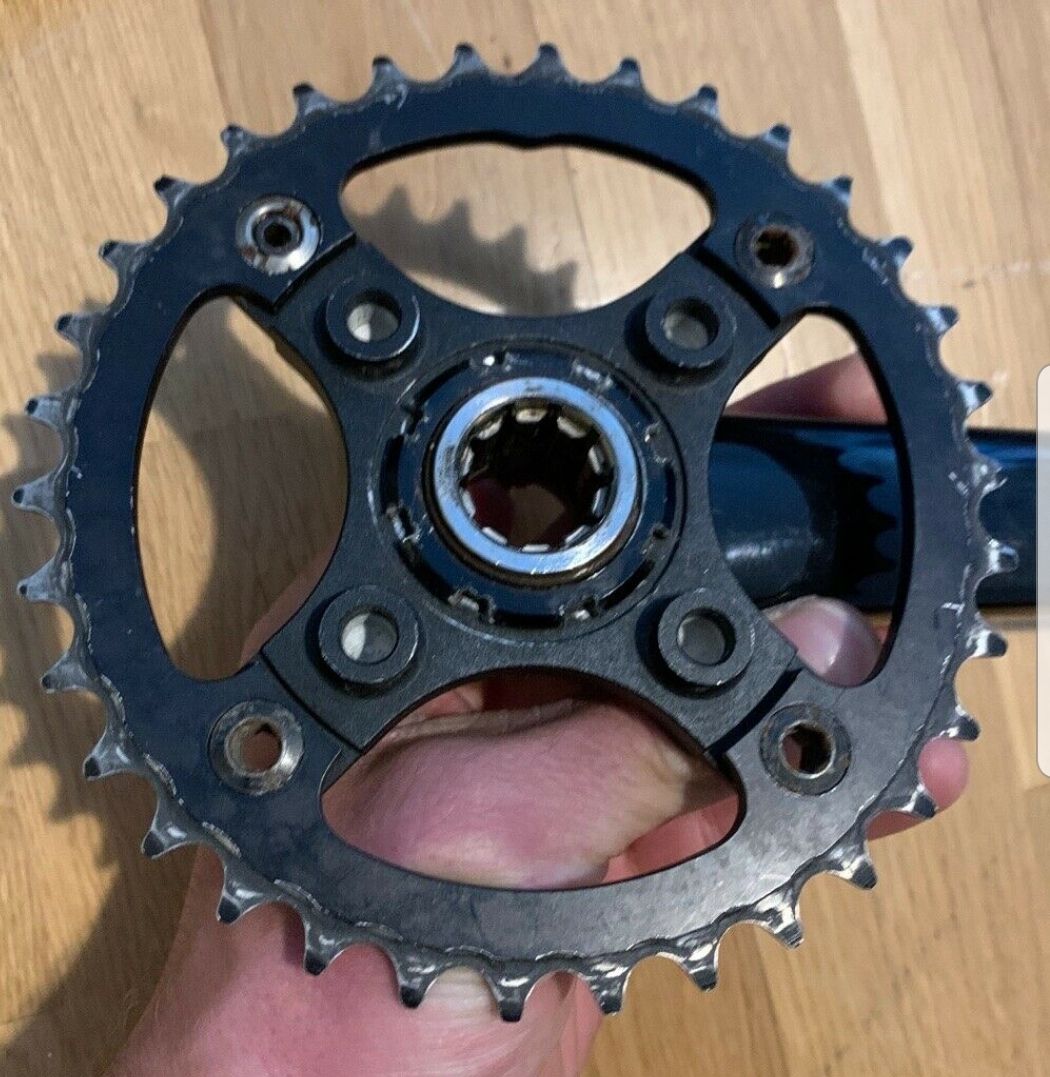

ich habe mir neulich ne gebrauchte Kurbel angelacht, ist von "Steel Bone", habe dazu überhaupt nix gefunden, aus Stahl, optisch BMX-mäßig und für Lager mit ISIS.
Es ist ein Spider verbaut mit Standard BCD 104 Lochkreis.
Also soweit alles gut, ich finde die Kurbel gut und cool und kann jederzeit KBs mit BCD104 montieren.

Allerdings ist der Spider selber mit ner Art Direct Mount an der Kurbel befestigt.

Der per Sicherungsring gesicherte Schraubring lässt sich entfernen und dann der Spider entnehmen.

Ich frage mich jetzt ob es für diese Befestigung wohl auch DM Kettenblätter gibt?

Was könnte das für ein Standard sein?
Gibts irgendwo eine Doku zu den Unzähligen DM Standards (wie Durchmesser, Anzahl der Rasten usw.)?
Wie geht ihr bei unbekannten Kurbeln vor um den DM Standard zu erkennen?

Im Worst case ist das halt ein BMX Kleinserien-Kurbel mit proprietären DM System, und es gibt halt dazu kein DM Kettenblätter, das ist mir schon klar...
Nur die Hoffnung stirbt zuletzt



[StelioKontos]

Anzahl und Form der Zähne sind ähnlich wie Sram Direct Mount ohne die 3 Schraublöcher.



[B1ackAdd3r]

Sieht nicht nach den üblichen Verdächtigen (sram, Shimano, Race Face oder Cannondale) aus.
Mal über die Google Bildersuche versucht was herauszufinden?



[joglo]

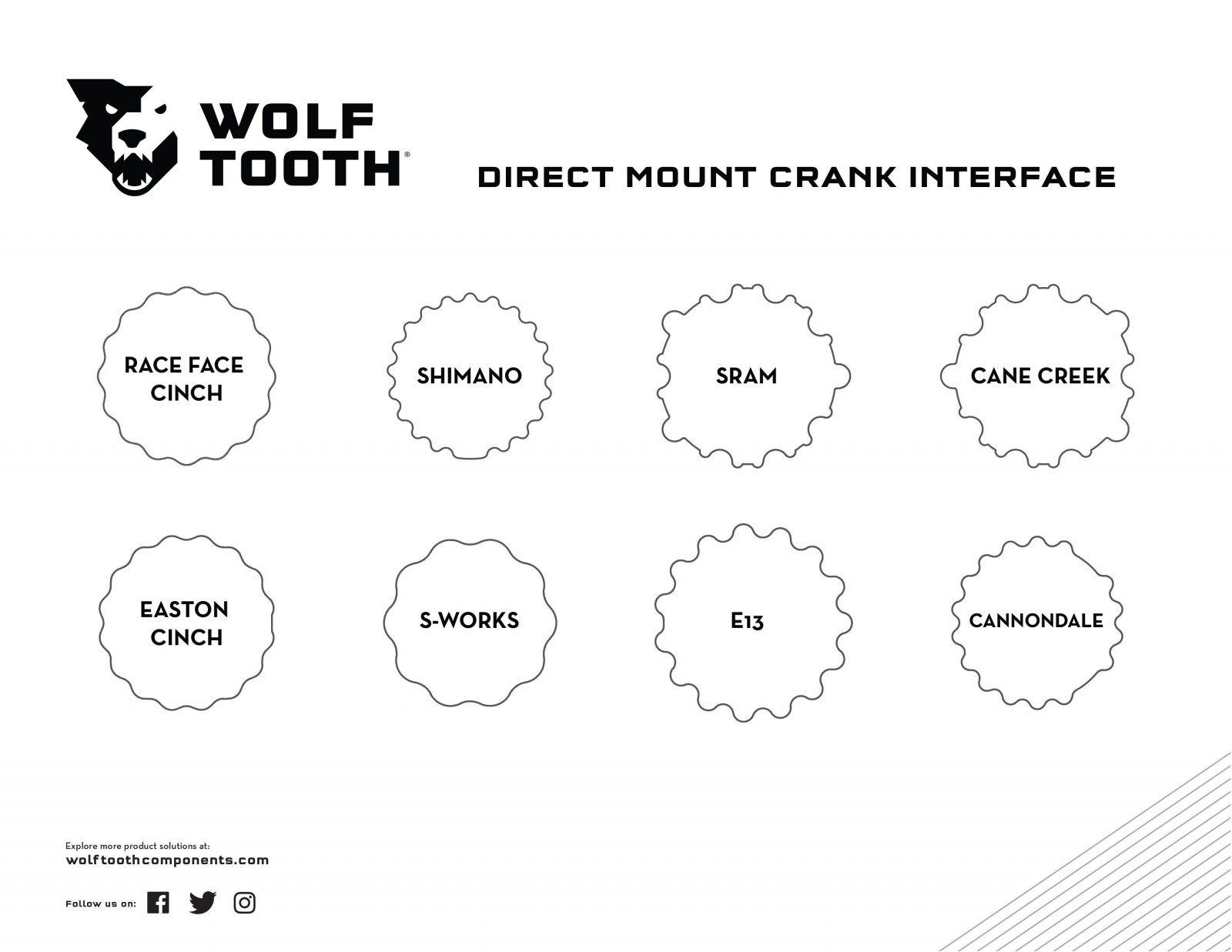

Hi, habe selber noch etwas gefunden von Wofltooth um zumindest optisch ein paar gängige Standards zu unterscheiden.
Vlt. für andere auch ganz hilfreich:

Vom Bild her könnten SRAM oder Cane Creek zumindest von der groben Form und Anzahl der Zacken passen (die für die Schrauben angedachten Lücken stören ja nicht).

Schade, dass man nirgends Maße findet, hat jemand hier für mich zufällig Maße zur Hand?

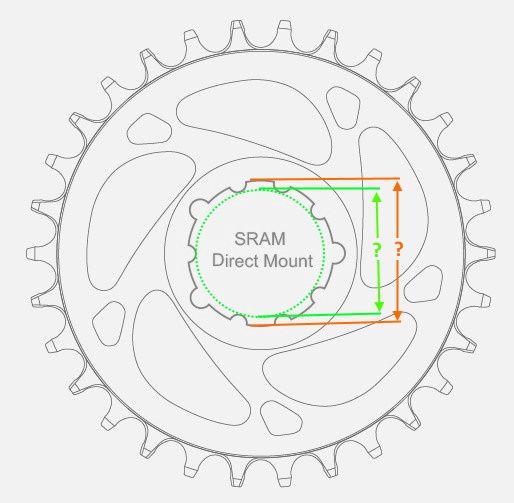

zumindest Durchmesser der Aufnahme (innen und außen) wäre für mich wichtig um zu sehen ob das zumindest so in etwa passt, bevor ich mir ein SRAM DM KB zum Test bestelle.

Danke



[StelioKontos]

Hab außen ca. 39,6mm und innen ca. 35,6mm gemessen.



[joglo]

Hab außen ca. 39,6mm und innen ca. 35,6mm gemessen.

Hat etwas gedauert bis ich die Maße mal vergleichen konnte, bei meiner Kurbel ist die Bohrung leider so 5mm kleiner.
Danke aber fürs messen!



[bastl-axel]

Hi, habe selber noch etwas gefunden von Wofltooth um zumindest optisch ein paar gängige Standards zu unterscheiden. Vielleicht für andere auch ganz hilfreich:
Anhang anzeigen 1275331

Bei soviel unterschiedliche Passungen kann man ja eigentlich nicht von einem Standard reden.
