Hi Leute!

Ich habs ja im Oktober kurz angeteasert, dass ich bis Ende des Jahres einen Rohrbieger speziell für Rahmenbau und dünne Rohre vor allem Sitz und Kettenstreben auf die Beine stellen will, da es kaum Auswahl gibt am Markt. Wenn, dann nur aus Übersee und preislich mit Zoll weit über 2k. Für kleinere oder Hobbyrahmenbauer ein richtiger Batzen Geld.

Deshalb hier meine Lösung, die unterm Strich das gleiche kann und weit unter der Hälfte des Preises angesiedelt ist:



Zuletzt bearbeitet:
Angefangen hab ich mit dem Ganzen Spaß irgendwann Mitte des Jahres, pünktlich zu Weihnachten wars dann fertig mein Weihnachtsgeschenk... 8-)

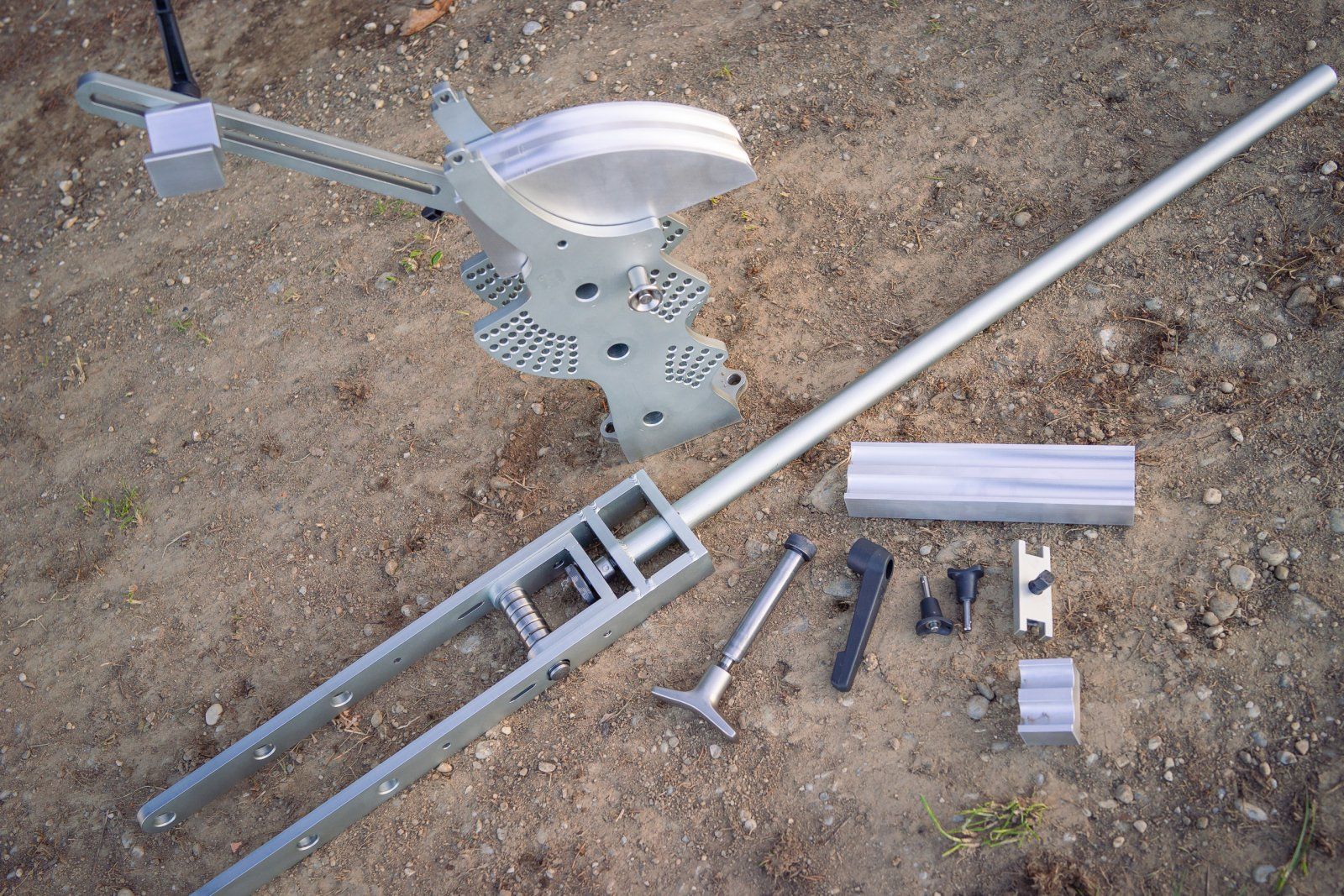

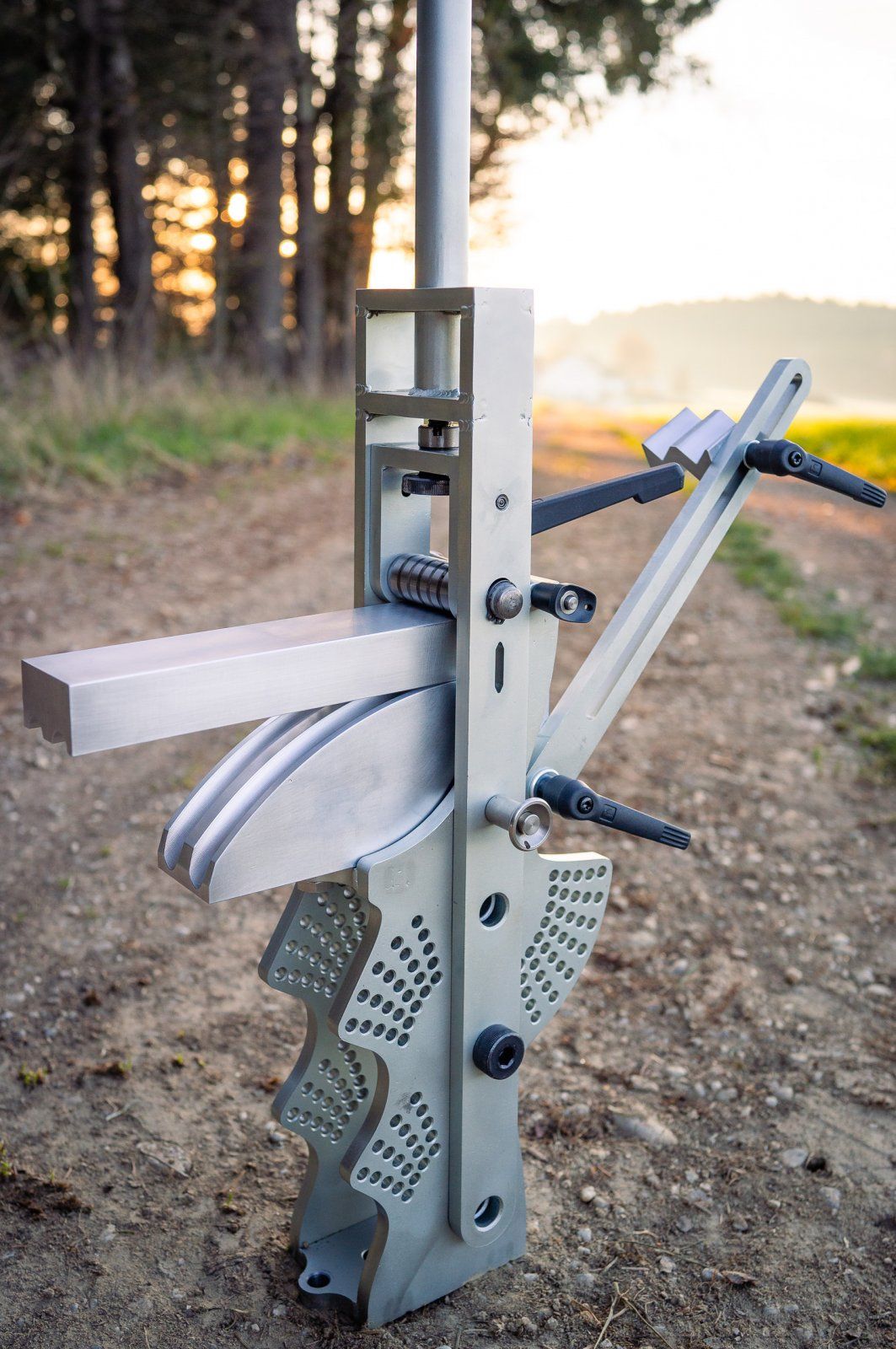

Oben im Rendering seht ihr quasi schon die verbesserte Version 1 von meiner "Nullserie" wo ich nochmal kleine Änderungen gemacht habe, wie z.B. Toleranzauslegung für die Fertigung, Design oder kleine allgemeine Verbesserungen die erst auffallen wenn man das fertige Teil in der Hand hält.

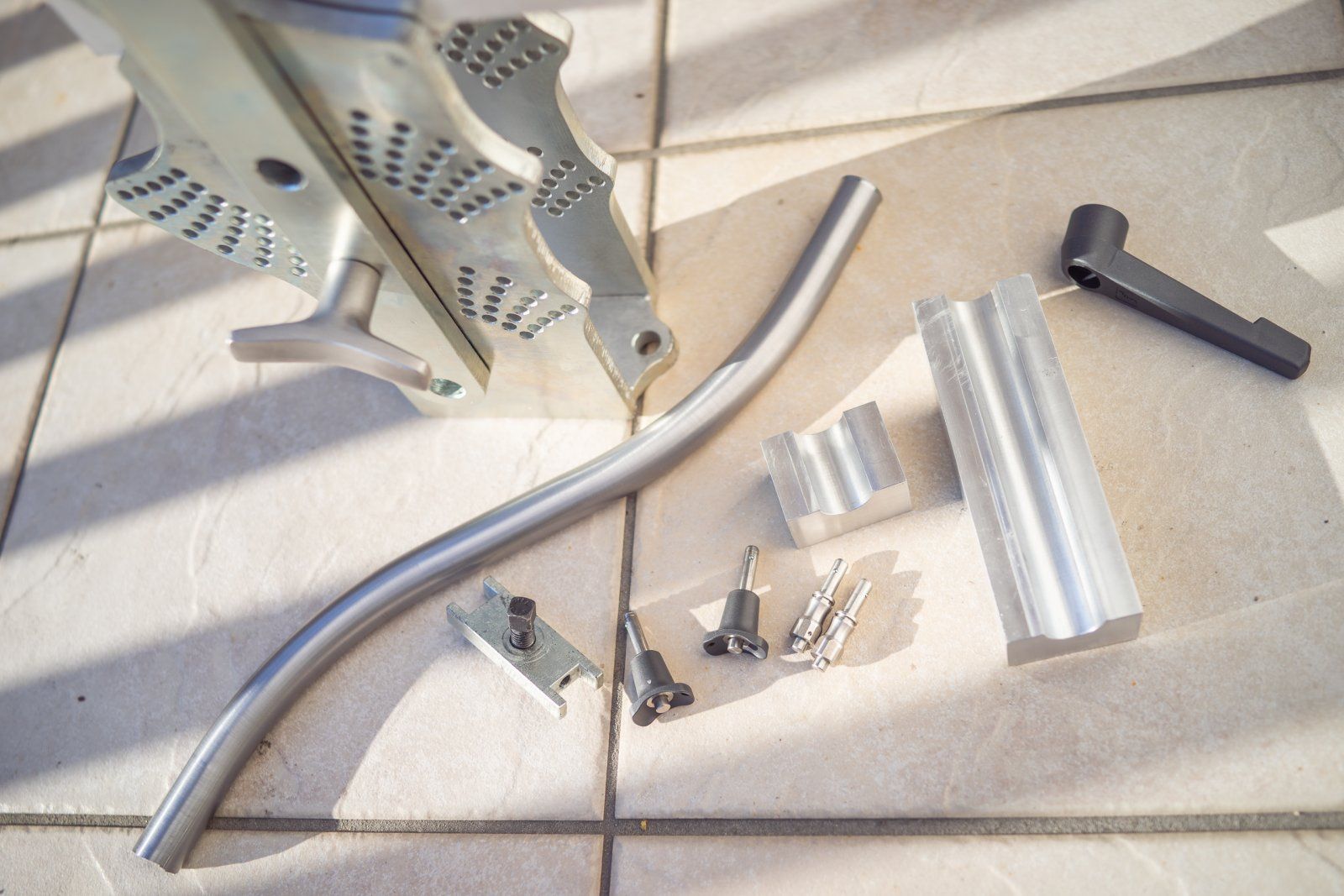

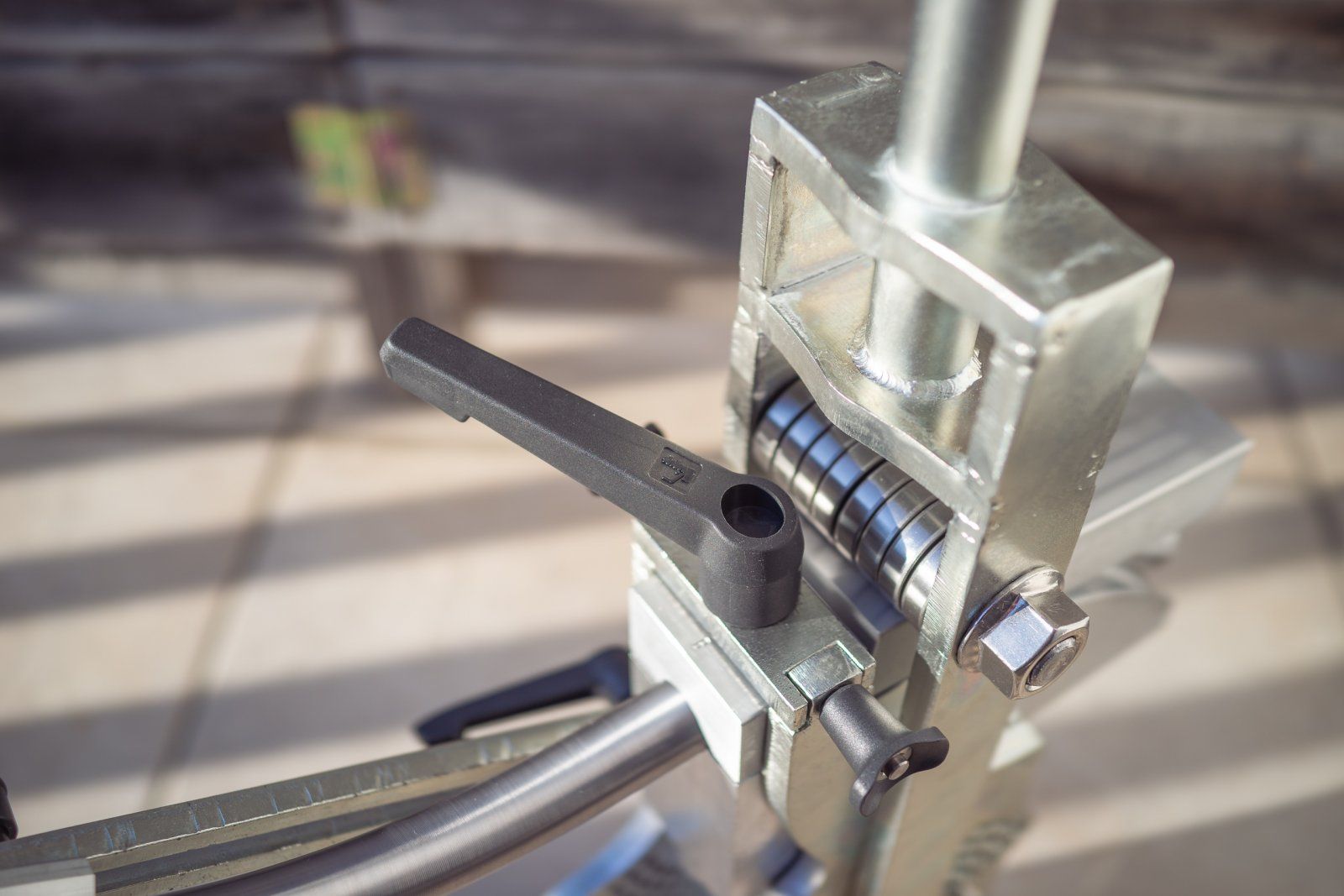

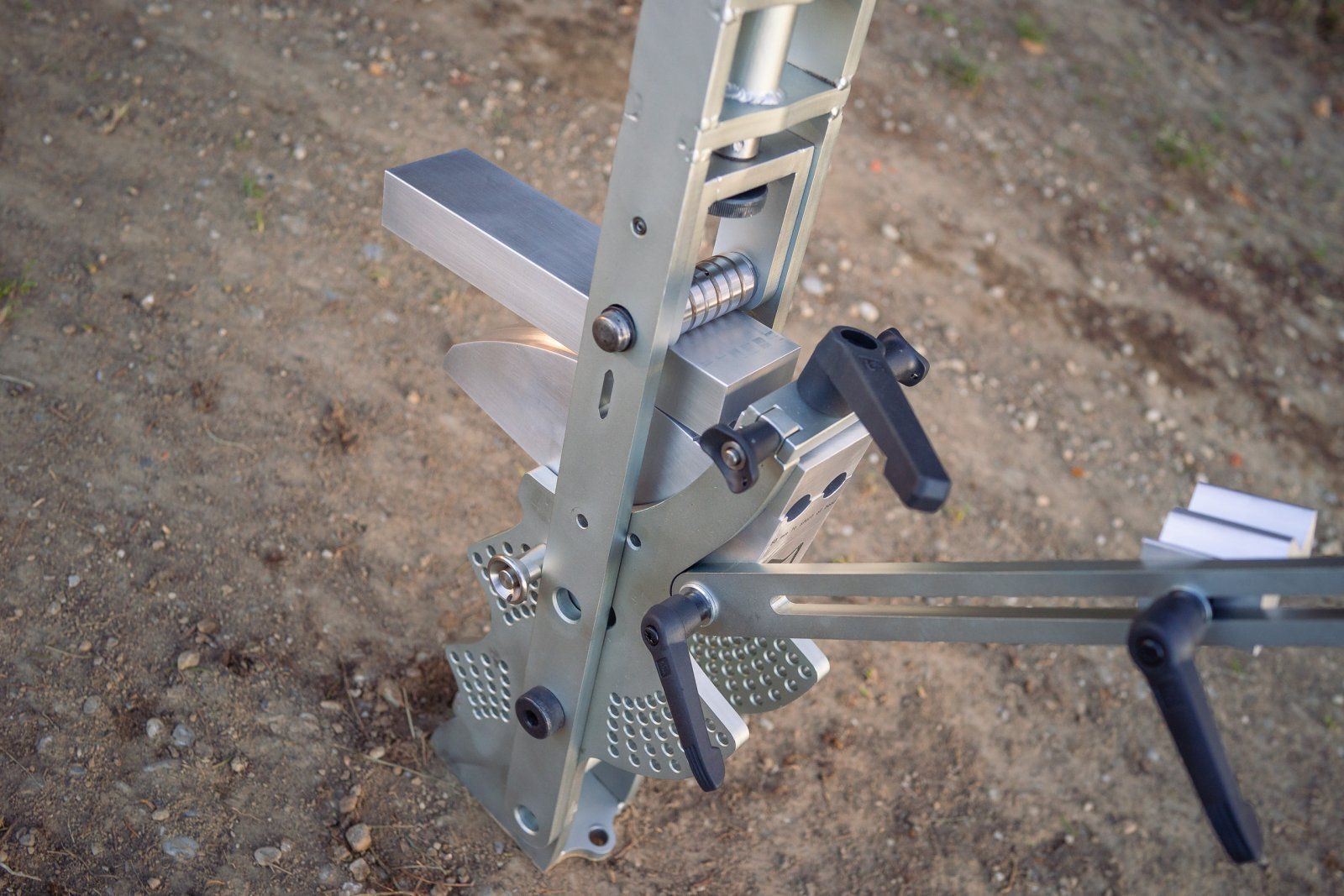

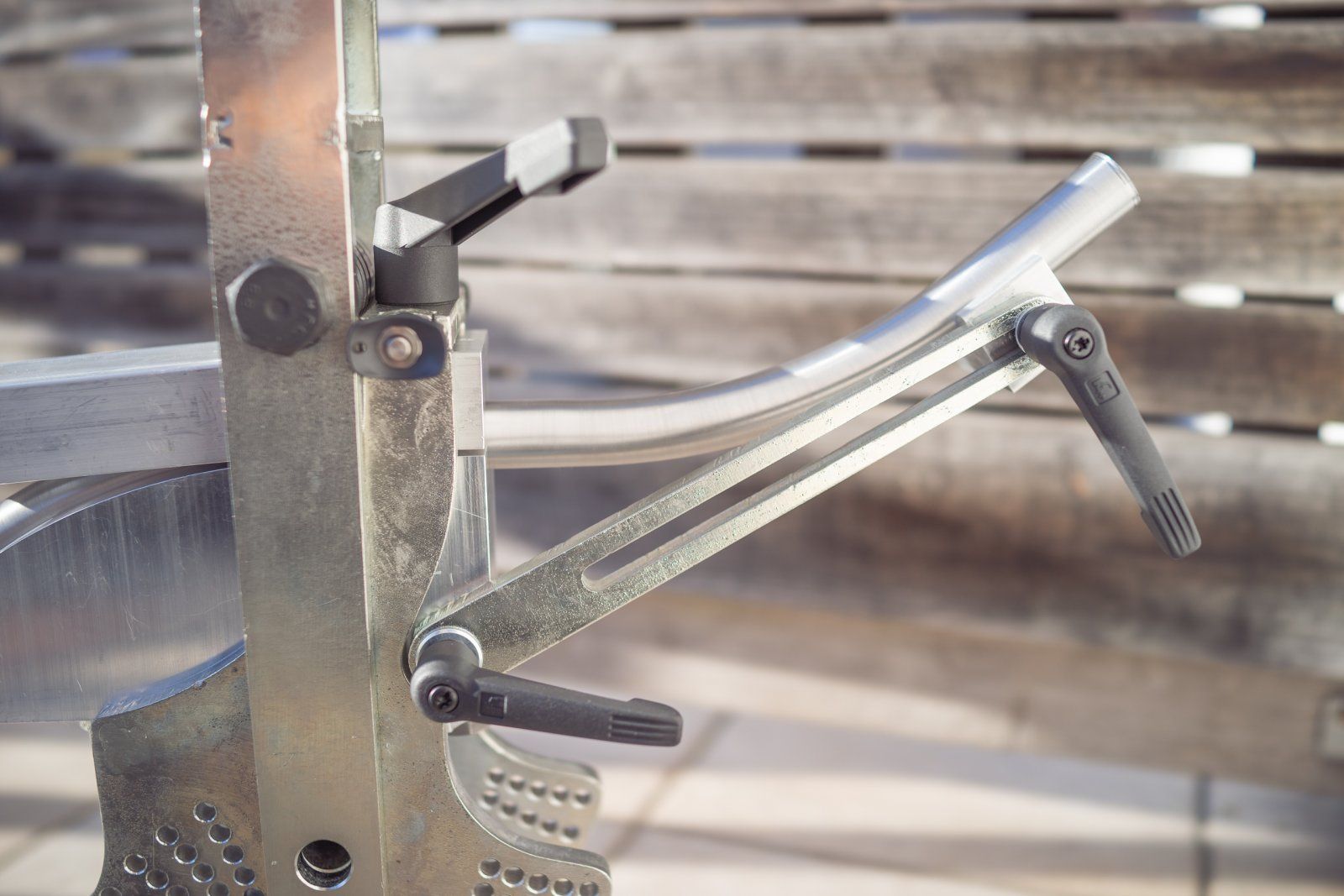

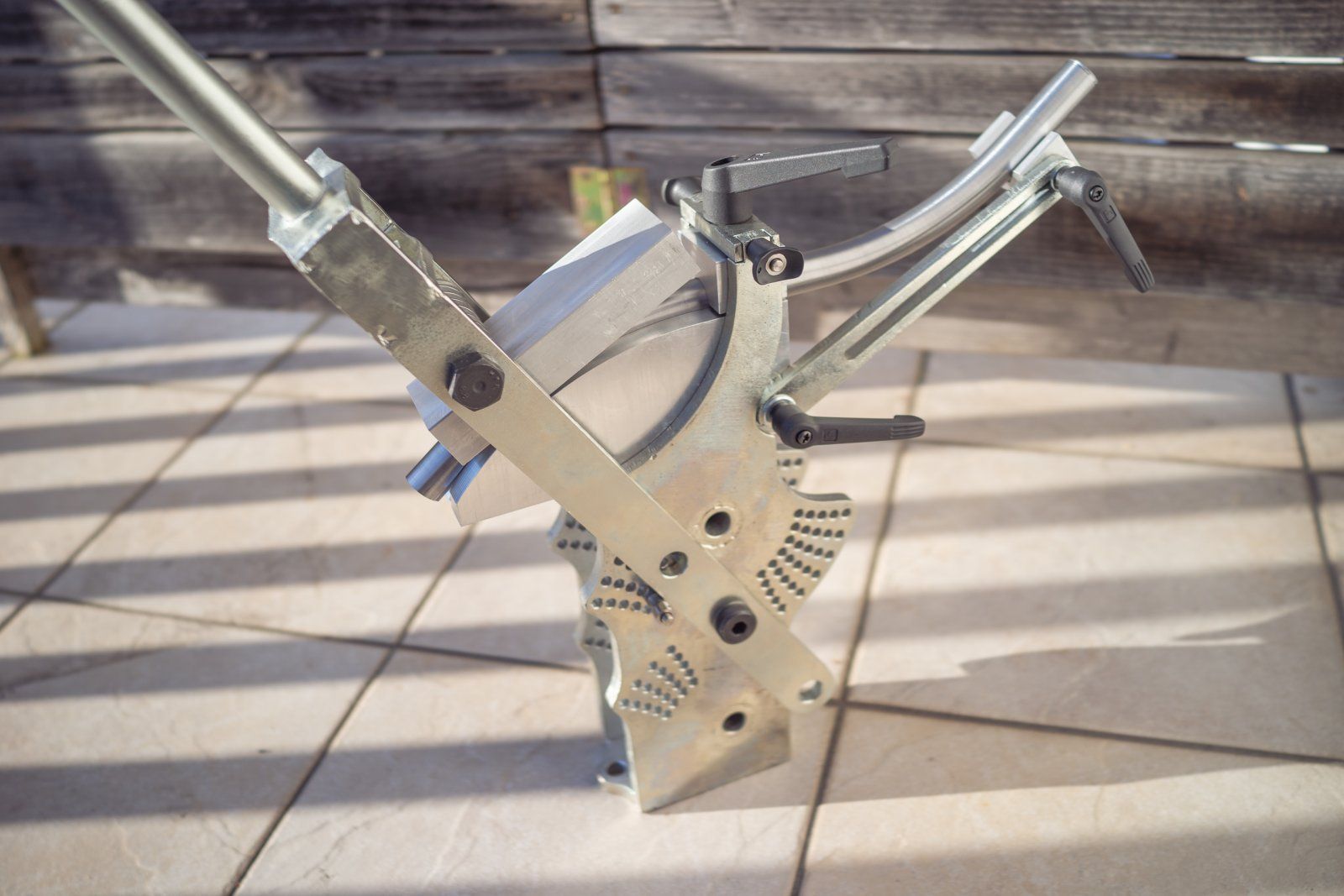

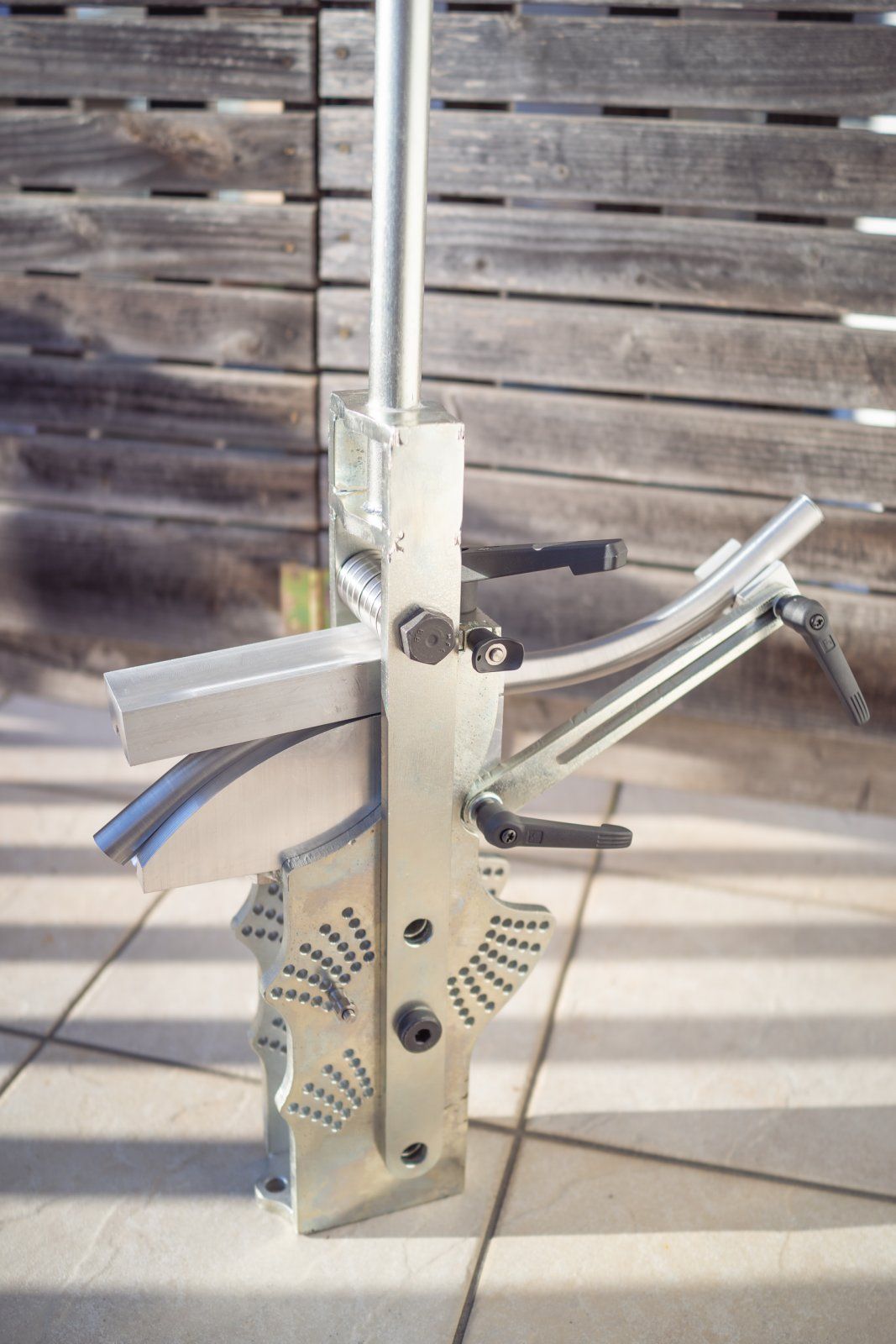

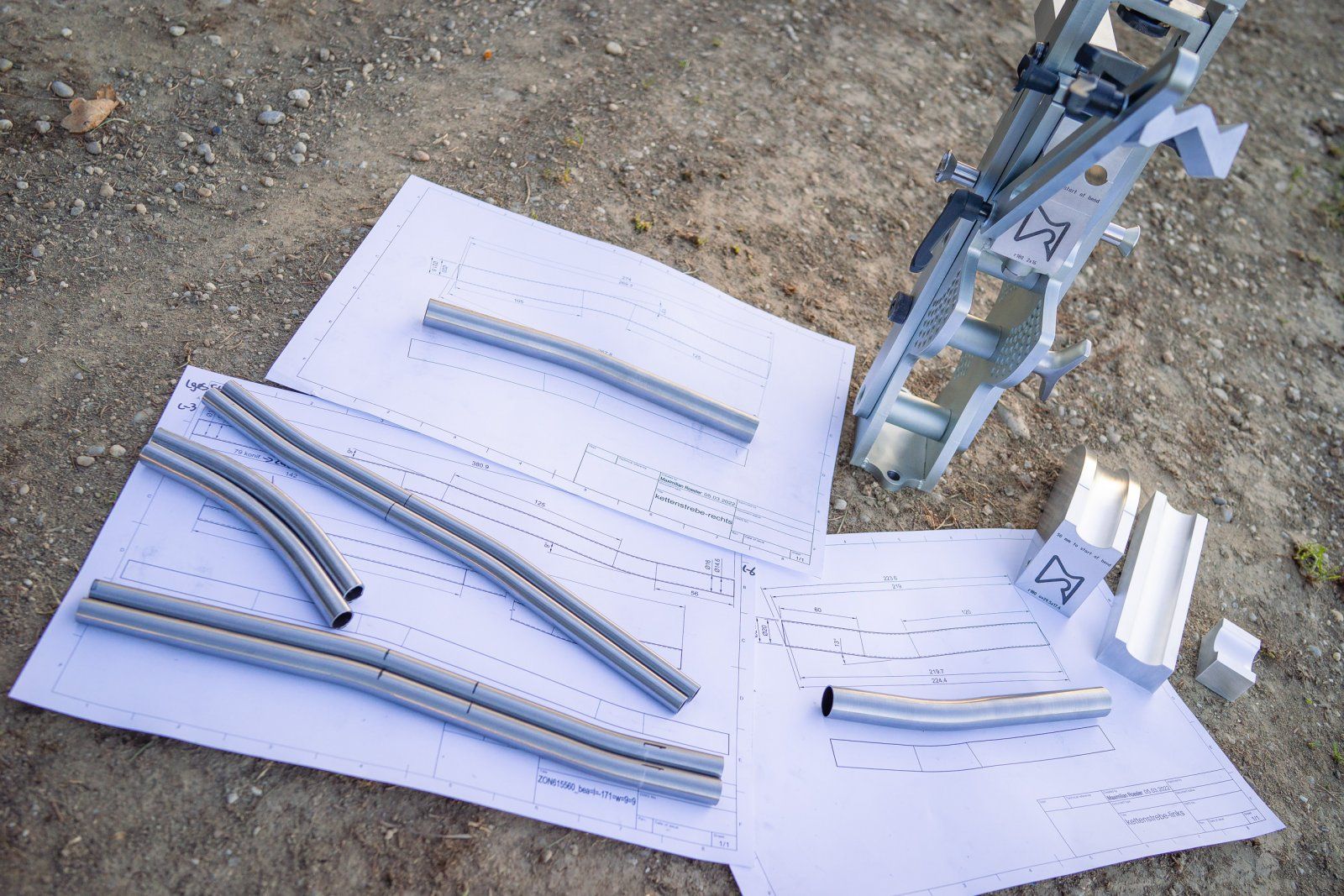

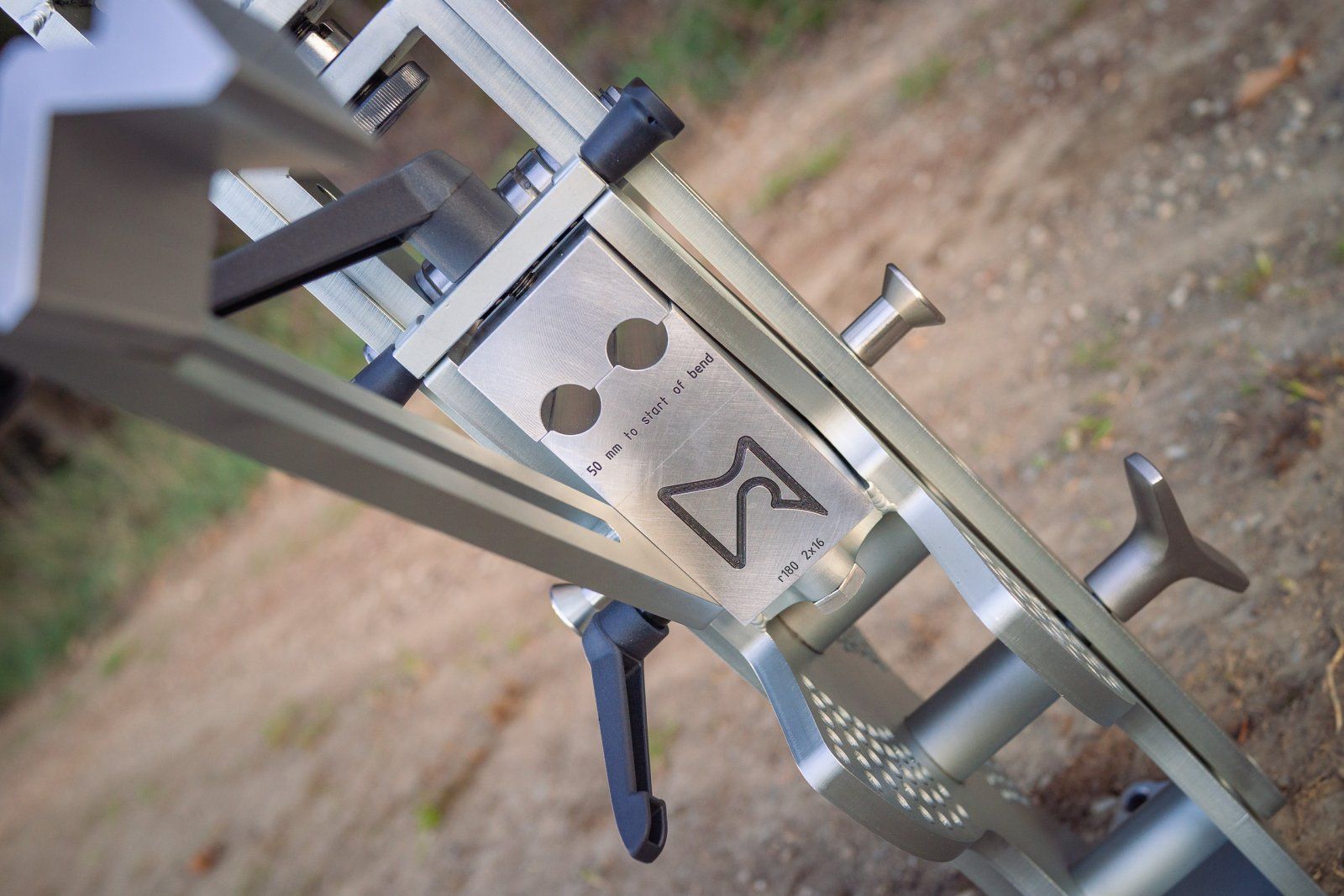

Unten der derzeitige Stand mit einer Probebiegung an einem 22 x 0,6 mm Rohr ohne jegliche Knicke, Falten, ... Durchmesserabweichung innerhalb der Biegung nie über 0,3 mm:


Zuletzt bearbeitet:
CanyonMaxiMal schrieb:
Angefangen hab ich mit dem Ganzen Spaß irgendwann Mitte des Jahres, pünktlich zu Weihnachten wars dann komplett fertig mein persönliches Weihnachtsgeschenk... 8-)

Oben im Rendering seht ihr quasi schon die verbesserte Version 1 von meiner "Nullserie" wo ich nochmal kleine Änderungen gemacht habe, wie z.B. Toleranzauslegung für die Fertigung, Design oder kleine allgemeine Verbesserungen die erst auffallen wenn man das fertige Teil in der Hand hält.

Unten der derzeitige Stand mit einer Probebiegung an einem 22 x 0,6 mm Rohr ohne jegliche Knicke, Falten, ... Durchmesserabweichung innerhalb der Biegung nie über 0,3 mm:
Anhang anzeigen 1392561Anhang anzeigen 1392562Anhang anzeigen 1392563Anhang anzeigen 1392564Anhang anzeigen 1392565Anhang anzeigen 1392566Anhang anzeigen 1392567Anhang anzeigen 1392567Anhang anzeigen 1392568
Zum Vergrößern anklicken....
Kannst du kurz die Funktion erläutern?
Den "Weg" der Biegung stellst du über die drölfzig Löcher ein? Diverse Rohrdurchmesser sind durch austauschbare Schienen möglich?

Die Sache kam wie beschrieben eigentlich nur auf, weil mir die sehr geläufige amerikanische Version des Rahmenbau-Rohrbiegers (ihr wisst denke ich was ich meine ;)) viel zu teuer war und der Zoll will ja dann auch noch was verdienen. Also selbst ist der Mann.

Kostentreiber wie unzählige CNC Teile oder sonstige anfällige Sonderlösungen wurden bewusst vermieden. Robuster, klassischer Maschinenbau. Die Normelemente sind alle von Kipp, die zwei verbauten Passschrauben müssen lediglich leicht in der Länge optimiert werden, alles keine Hexerei. Ansonsten sind lediglich die Formteile von der CNC gefallen, alles andere Laserteile... Der Zentrierblock hinten easy gemacht mit der manuellen. Galvanische Verzinkung als Rostschutz. Die Winkelfeineinstellung habe ich jetzt auf 2 Grad festgelegt, weil ich der Meinung bin dass das völlig ausreicht. Es biegt sich jedes Rohr anders, Rückfederung ist immer anders, hintasten muss man sich sowieso.

Die Auslegung ist mit 10 mm Stahlblechen mehr als robust Selbst Leute ohne Gefühl sollte das Teil überleben.

Biegungen sind vorerst wie folgt festgelegt:
  • kleiner Radius im Zentrum 110 mm bis 70 ° Winkel, Rohrdurchmesser von 10 bis ca. 28,6 mm möglich
  • mittlerer Radius im Zentrum 180 mm bis 50 ° Winkel, Rohrdurchmesser von 10 bis ca. 28,6 mm mm möglich
  • großer Radius im Zentrum 270 mm bis 40 °, Rohrdurchmesser von 10 bis ca. 28,6 mm möglich
Auch den Radius könnte man sogar individuell anpassen.

Zuletzt bearbeitet:
seblubb schrieb:
Kannst du kurz die Funktion erläutern?
Den "Weg" der Biegung stellst du über die drölfzig Löcher ein? Diverse Rohrdurchmesser sind durch austauschbare Schienen möglich?
Zum Vergrößern anklicken....

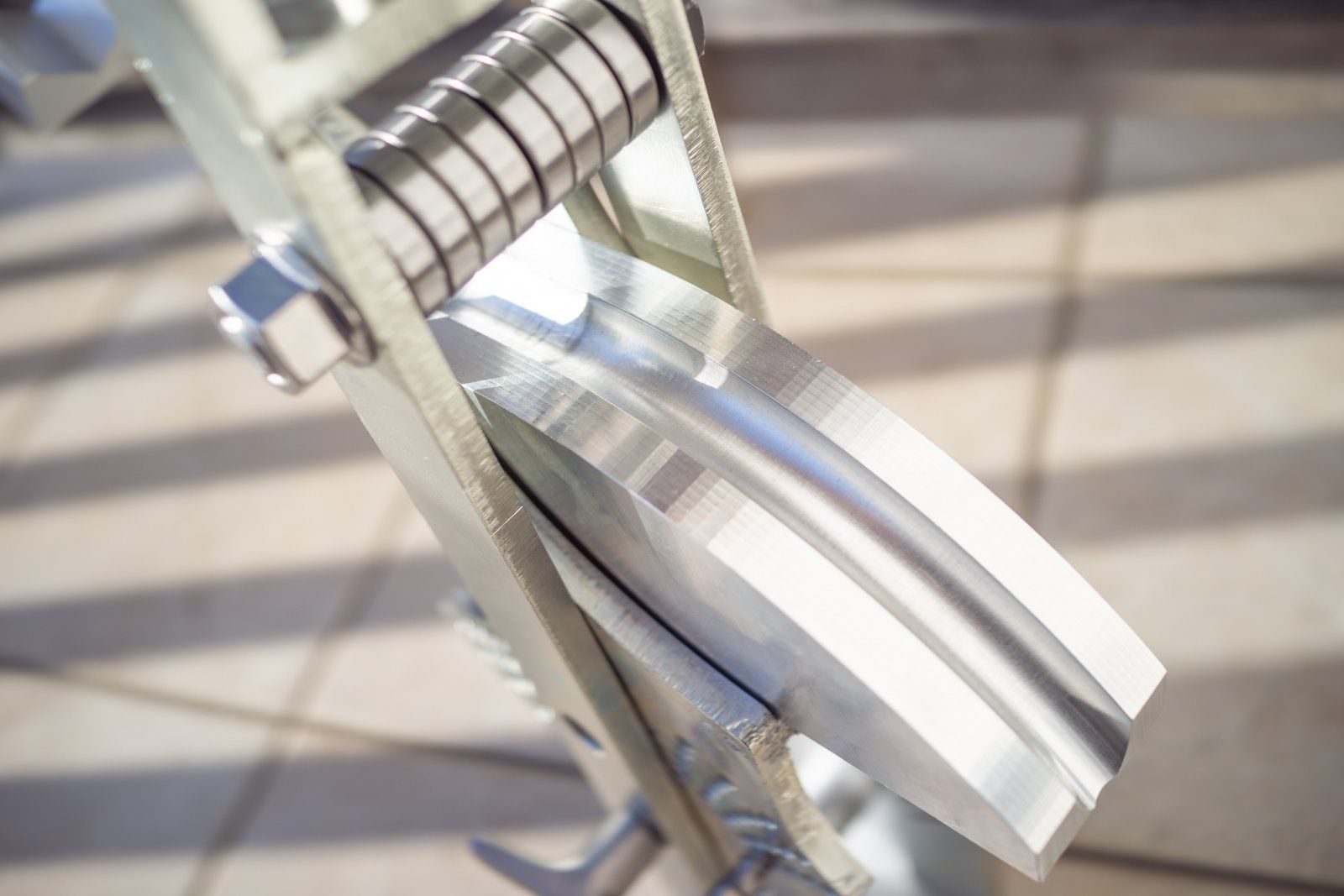

Grundsätzlich: Umstecken der Biegeradien durch die 3 großen Löcher möglich.

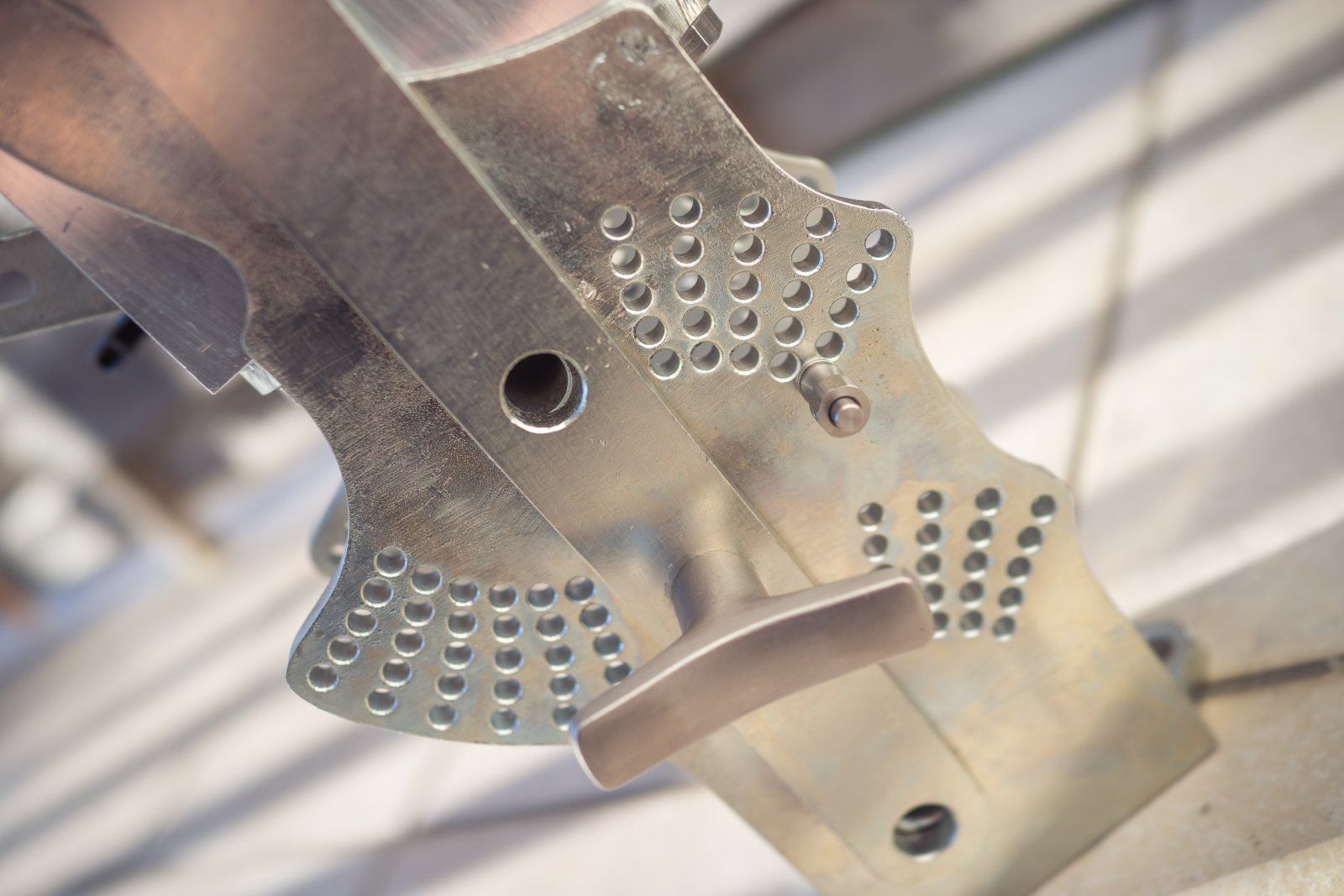

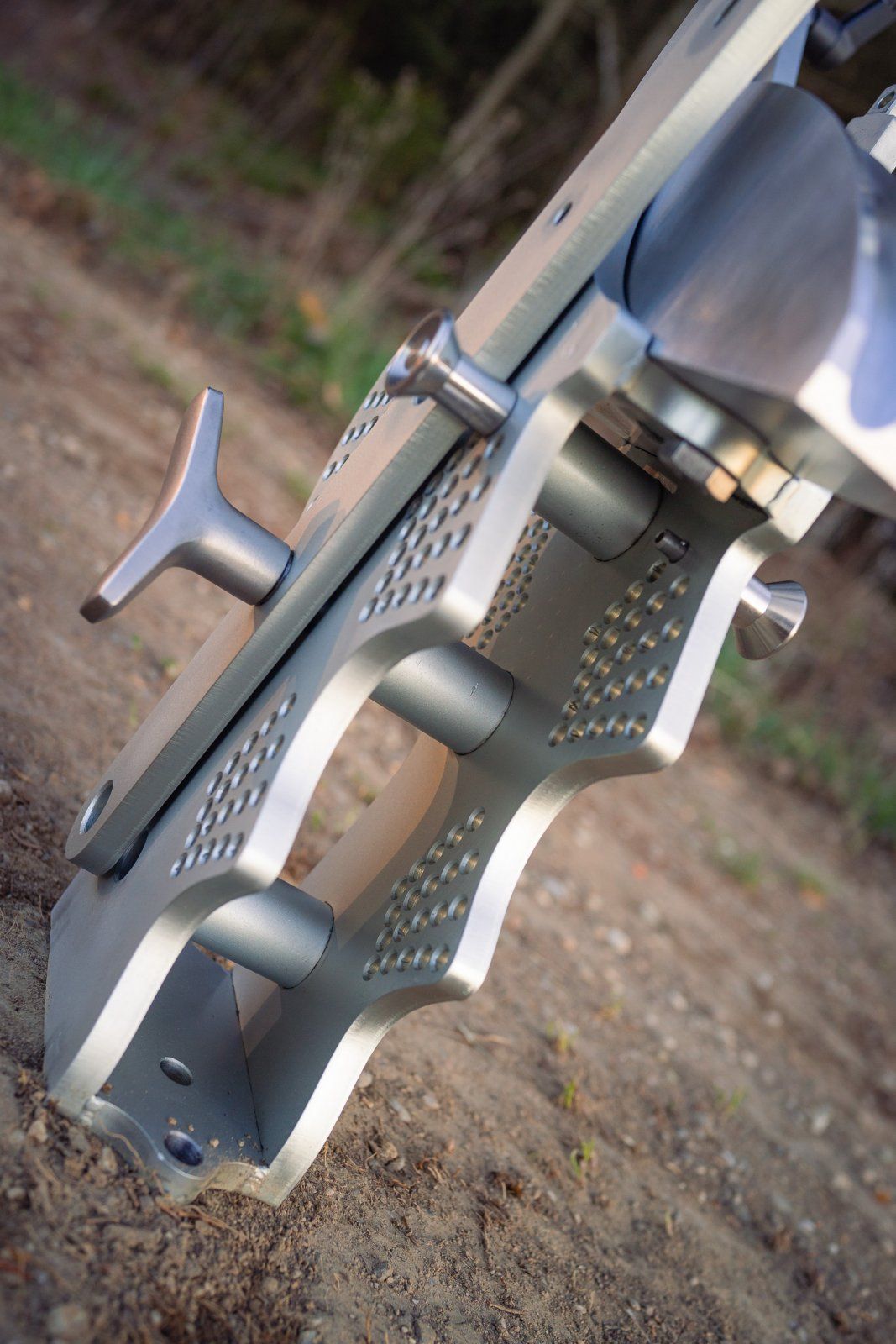

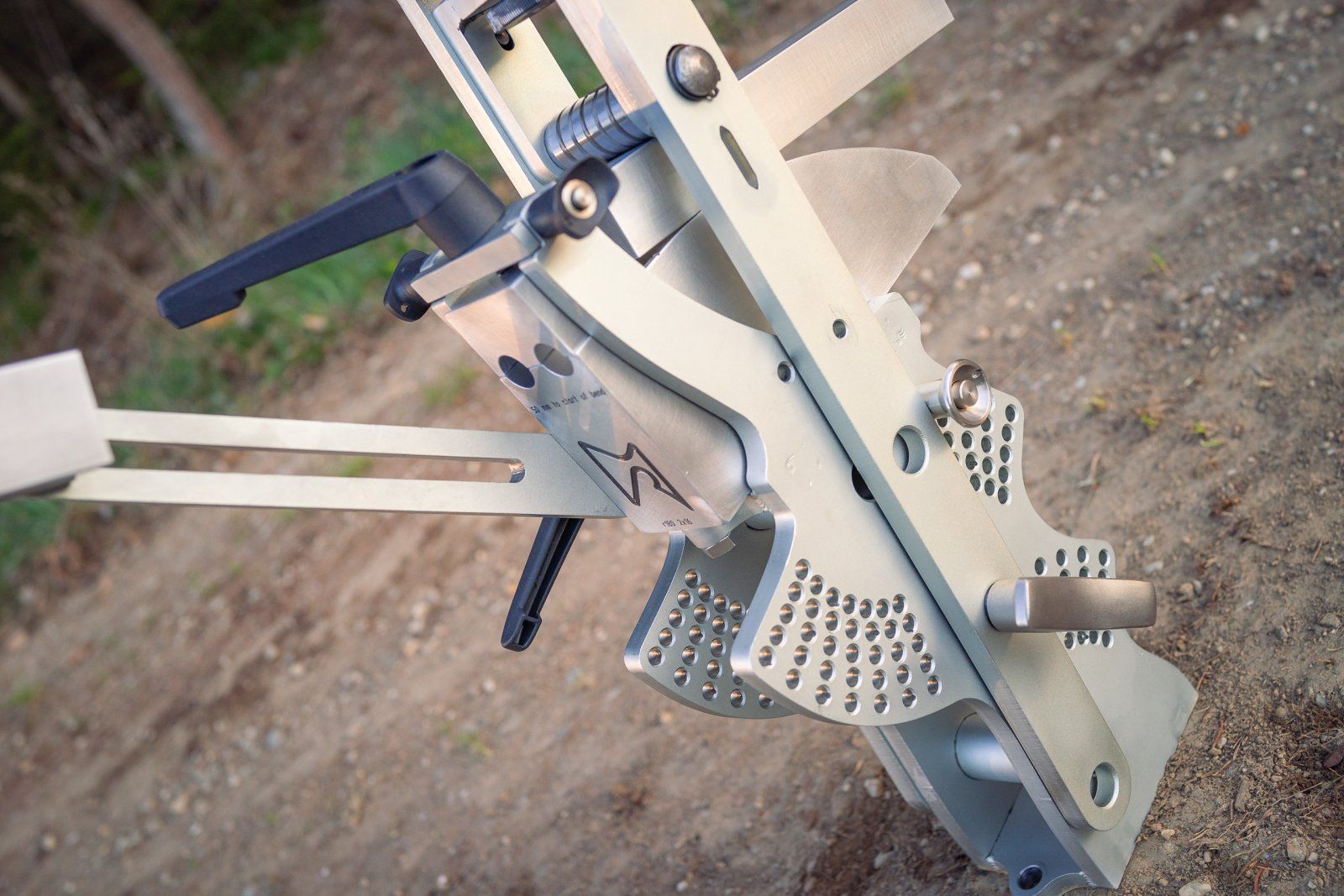

Die hunderttausend Bohrungen in der Seitenwand sind Anschläge für die Gradverstellung des jeweiligen Biegeradius - einfach und gut. Nach dem Prinzip einer klassischen Teilscheibe. Nichts zum Ablesen, sondern einfach bis Anschlag fahren, fertig. Quasi 2, 4, 6, 8, usw. Grad Winkel. Die Löcher sind in der Seitenplatte um Kosten zu sparen, dann müssen die nicht ins CNC-Teil. Laserbeschriftung wäre schön kostet aber und beißt sich mit der Verzinkung.

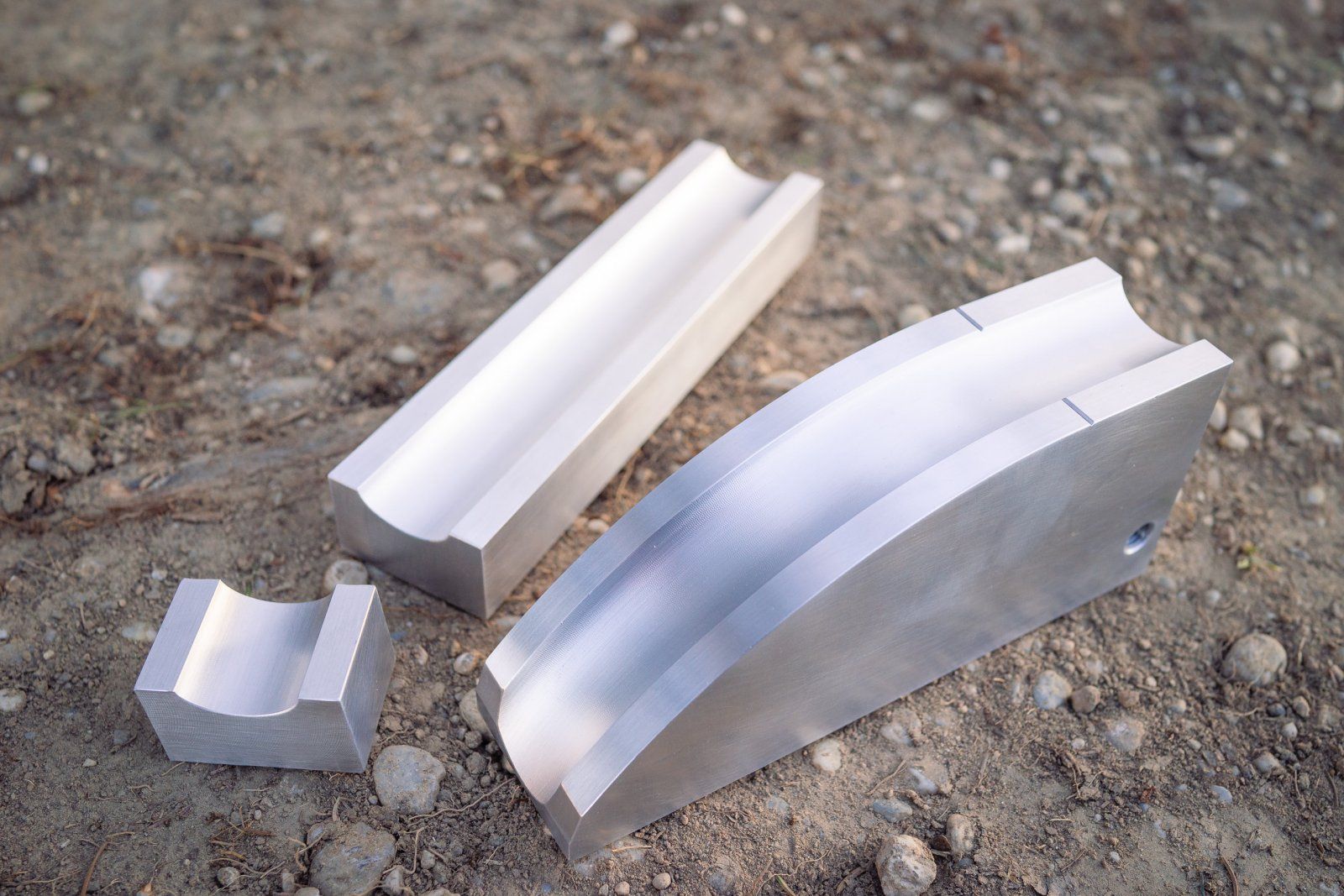

Durchmesser sind durch die Einsätze anpassbar (siehe oben, du warst zu schnell für mich :p)

Zuletzt bearbeitet:
CanyonMaxiMal schrieb:

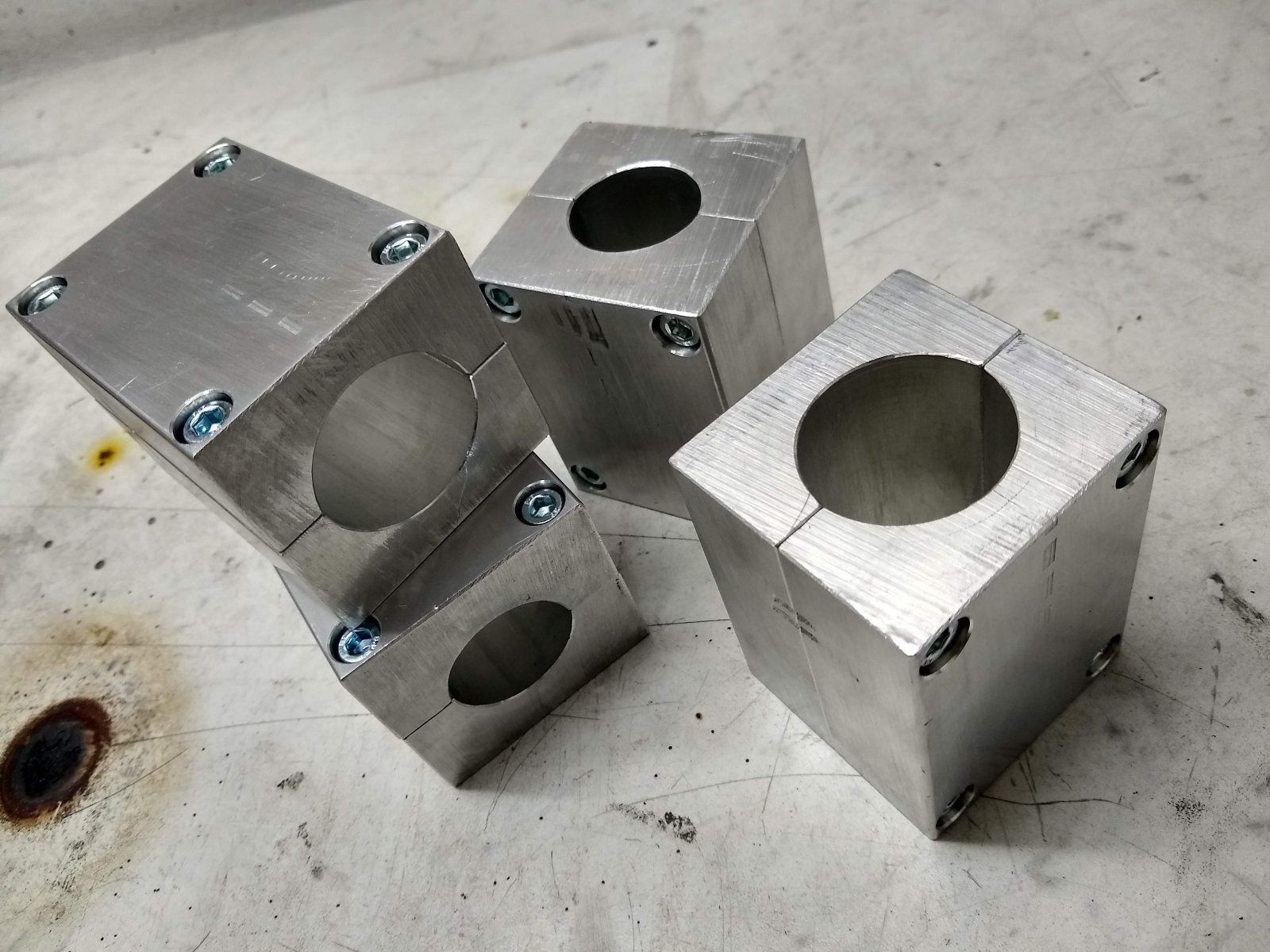

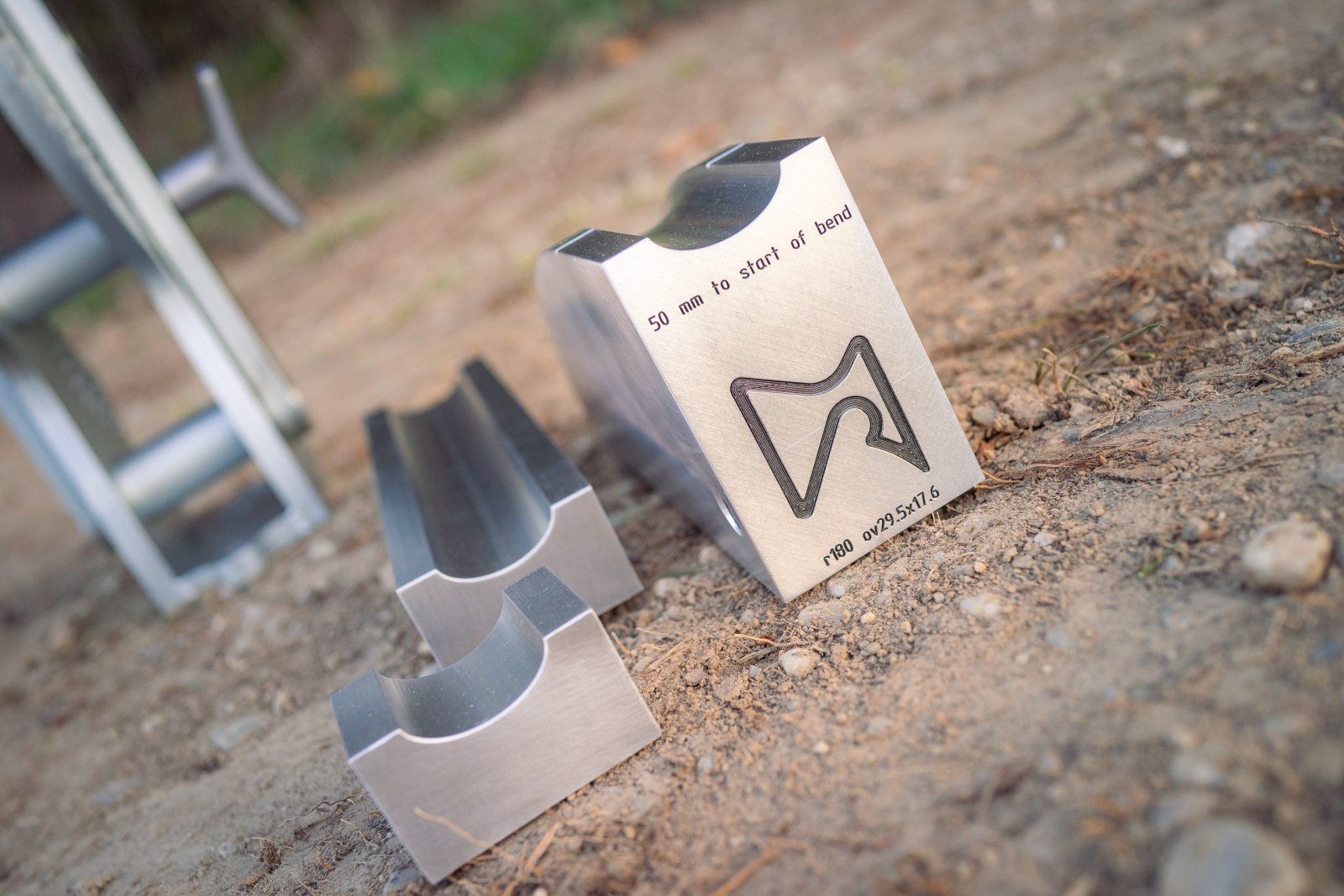

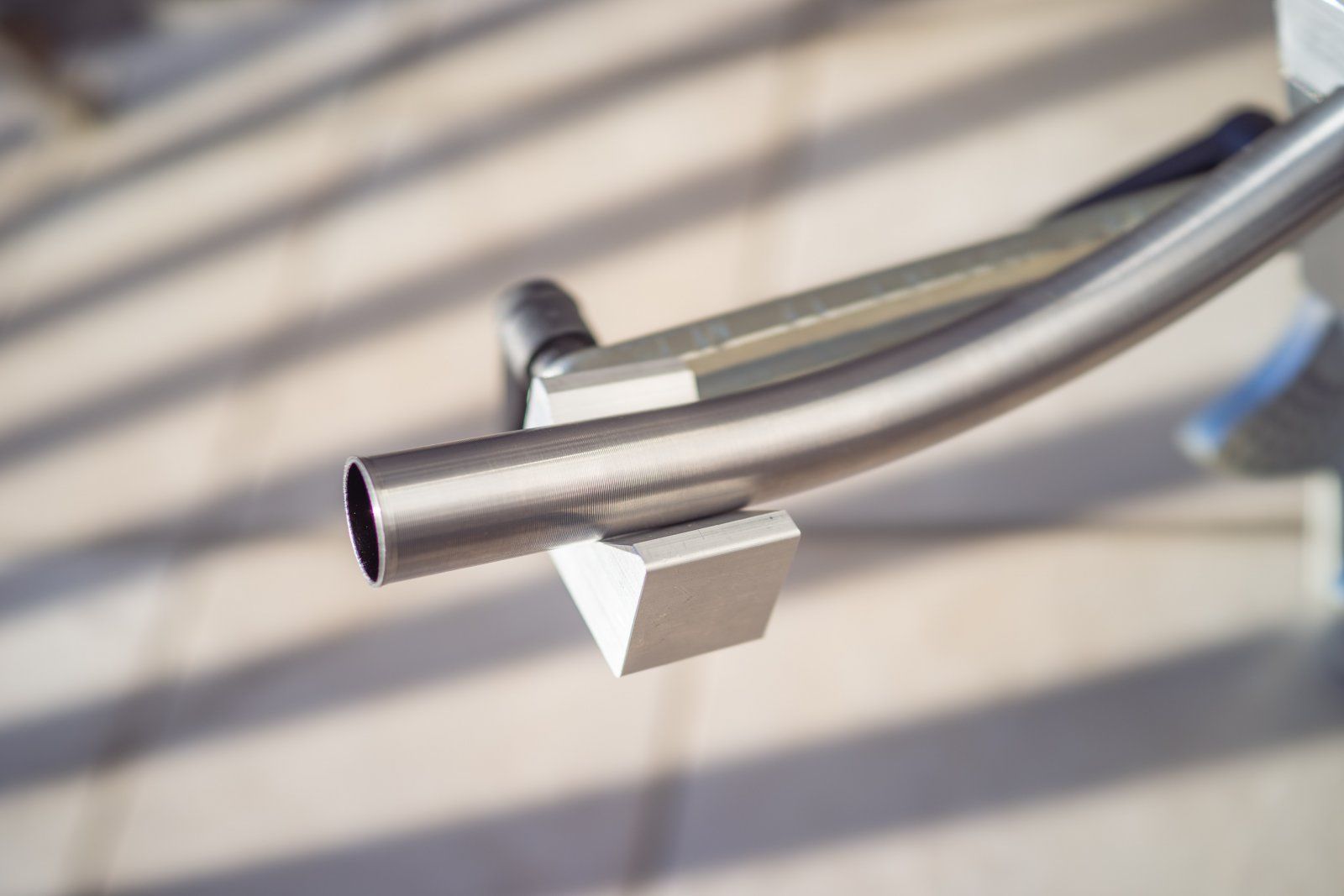

Zum Spannen der Hauptrohre habe ich mir diesmal ganz einfach wie viele andere Rahmenbauer aus einem 60x60 Alu-Vierkant Spannklötze für den jeweiligen Rohrdurchmesser gebastelt, die das Leben schon sehr viel einfacher machen. Ausgerichtet sind die auf der Fräse mit digitalem Winkelmesser auch in kürzester Zeit. Rohre wurden dann ganz klassisch mit Lochsägen in passendem Durchmesser geschnibbelt.



Anhang anzeigen 1304719
Zum Vergrößern anklicken....
hallo, kurze frage: hast du bei der anfertigung der klötze den durchmesser um einen bestimmten --und kleinen-- wert vergrößert (nennt mans die passung?!) oder haben sie genau den außendurchmesser des rohrs?

@cluso Schwierig mit den zwei, drei Kunden die ich (vielleicht) hätte :p Vor allem wenn man "nebenbei" noch vollzeit Schaffen geht.

@yellowmug Die Klötze, wie auch die Einsätze beim Bieger sind im Durchmesser 0,2-0,3 mm größer als das Rohr, hat sich als gut herausgestellt. Kann man als Passung bezeichnen, ja! Null auf Null würd ich nicht machen, schon alleine weil die Rohre auch unterschiedlich ausfallen könnten.

Zuletzt bearbeitet:
Von mir aus kannst du an nem neuen Rahmen für mich auch Vollzeit schaffen. Auf die Teile warte ich eh noch lang genug 😅.

Top was du da machst. Echt stark. Ich wäre nicht mal in der Lage sowas aus Strohhalmen zu basteln…

Habs ja schon das ein oder andere Mal angeteasert, dass mein nächstes Projekt "29x2.1 Zoll Gravelbike" das Thema SLM-Druck in Form von Ausfallenden und anderen Formteilen aufgreifen wird. Jetzt um die Jahreswende hatte ich Zeit die Idee am CAD auszuarbeiten, siehe unten. Konstruiert wurde und wird ab jetzt mit Fusion 360.

Jetzt fehlt nur noch eine Firma die die Teile so machen könnte, da gibts mittlerweile Auswahl wie Sand am Meer.

Meine Frage: Ist unter euch vielleicht jemand der Kontakte zu einer Firma hat die sich mit dem Thema SLM/SLS beschäftigt oder sogar bei einer arbeitet? Dann wär ich überdankbar wenn ihr mich anschreiben könntet :daumen:. Falls es ein stiller Mitleser ohne MTB-News Konto ist, gerne auch unter:

📸 max.roe.official 🟡🟠🟣🔵

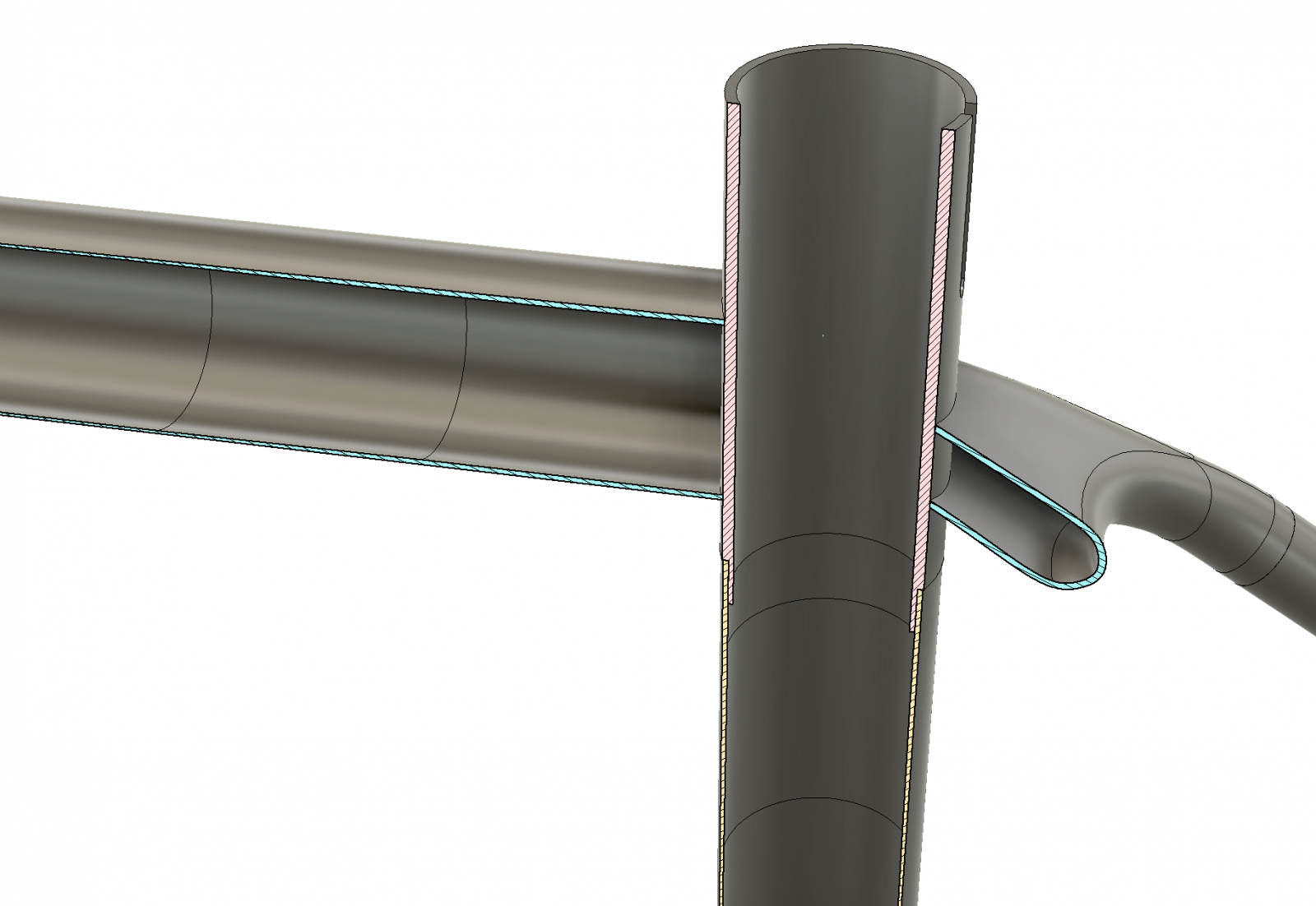

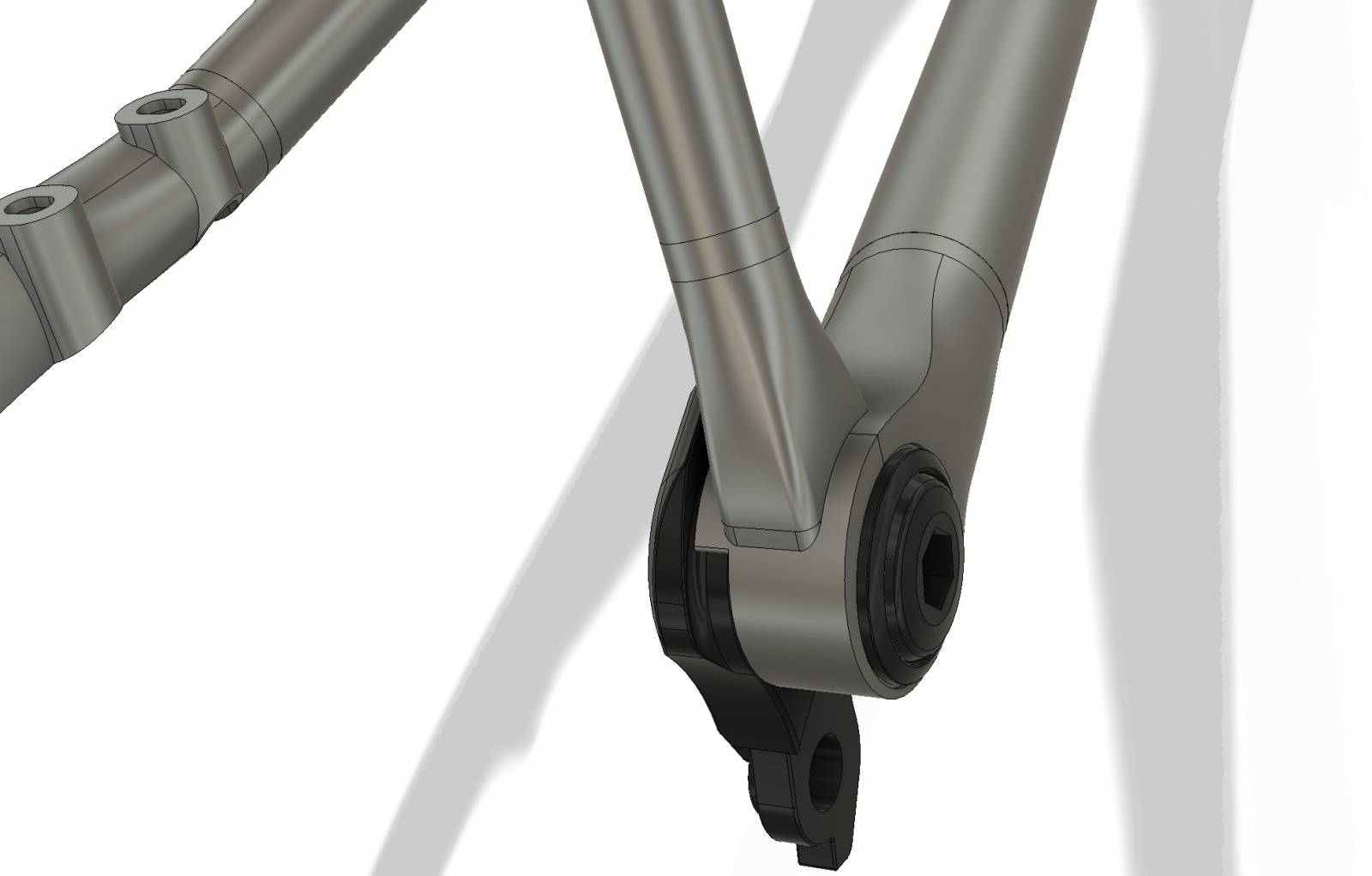

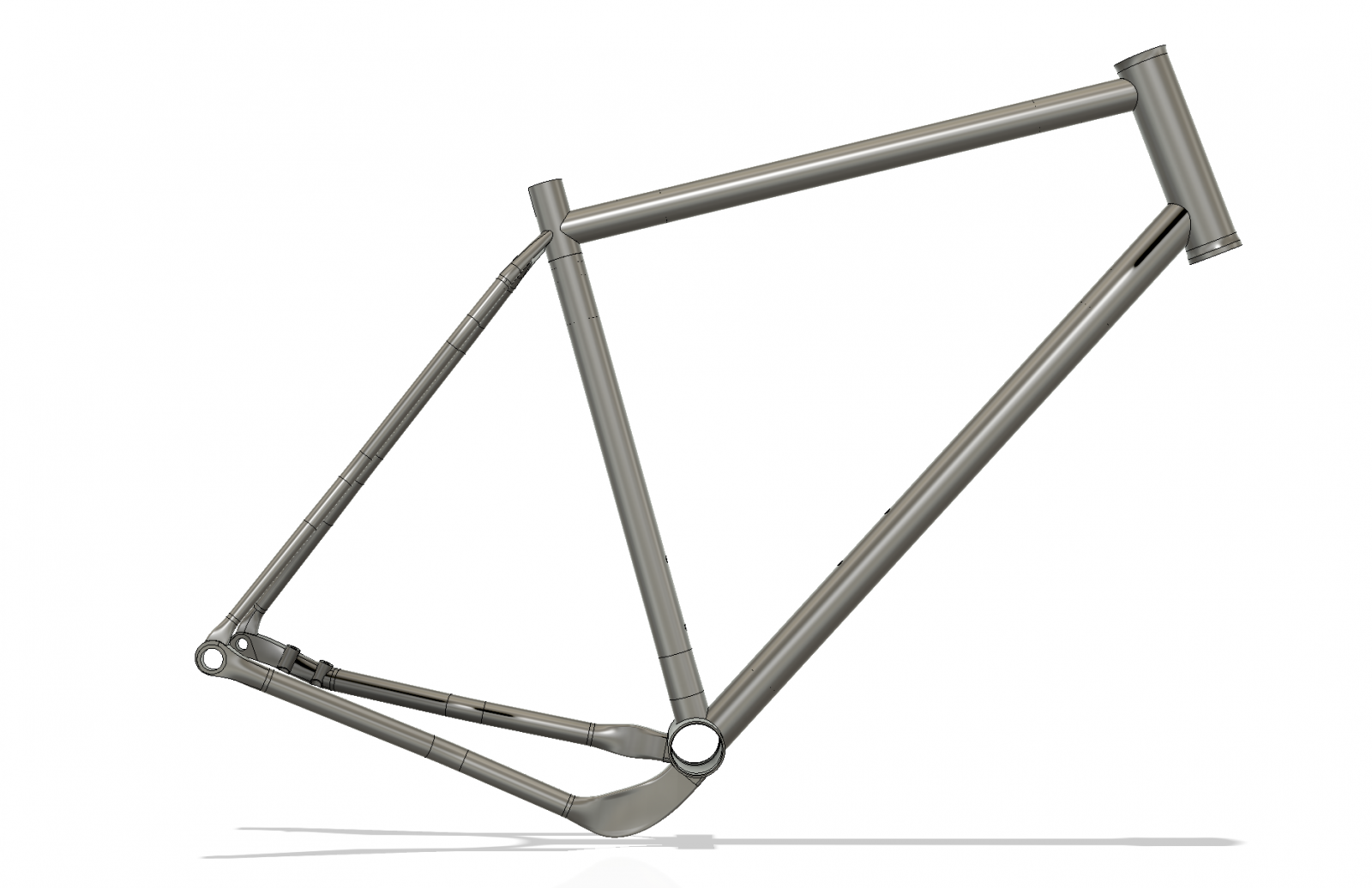

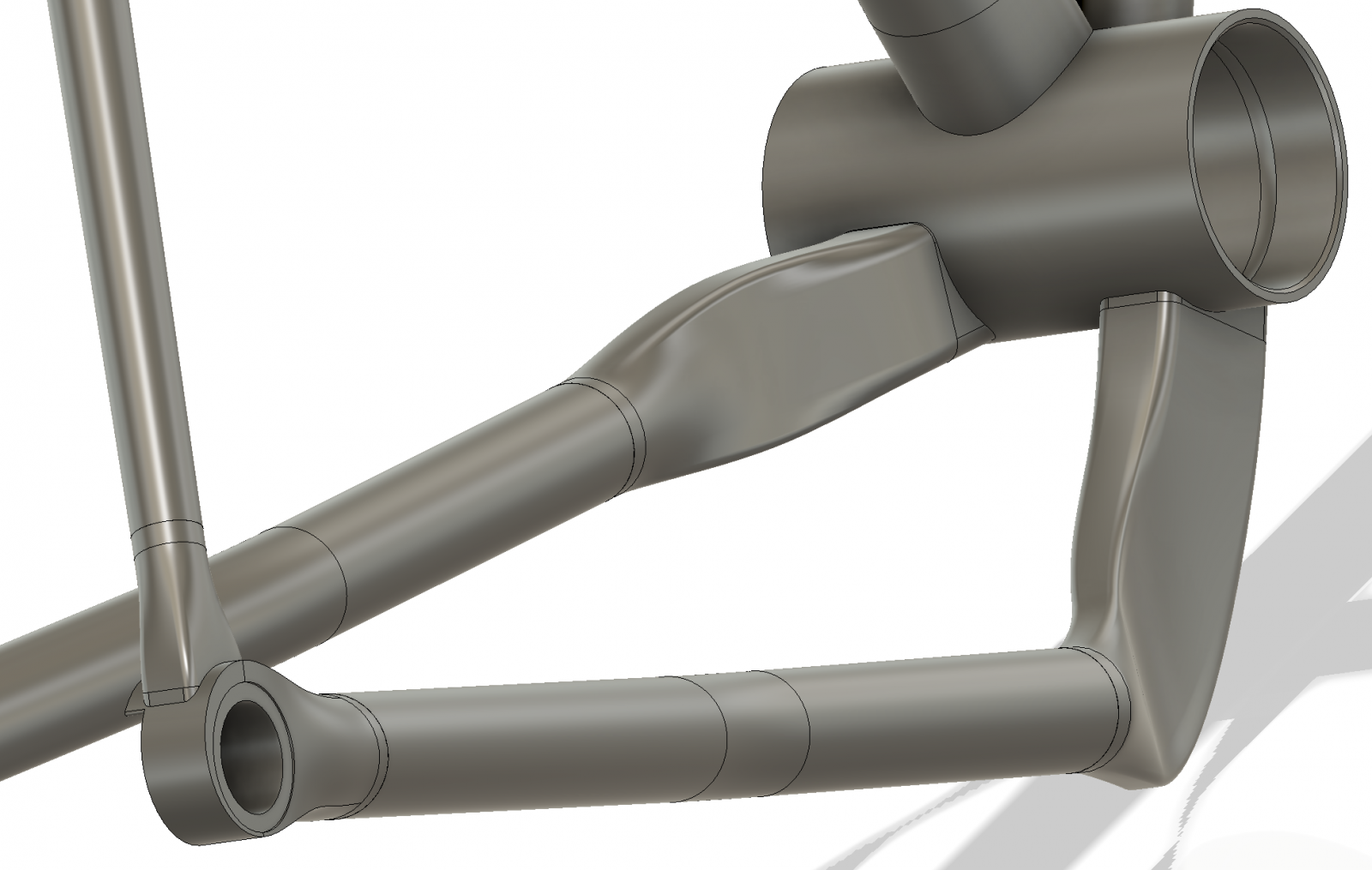

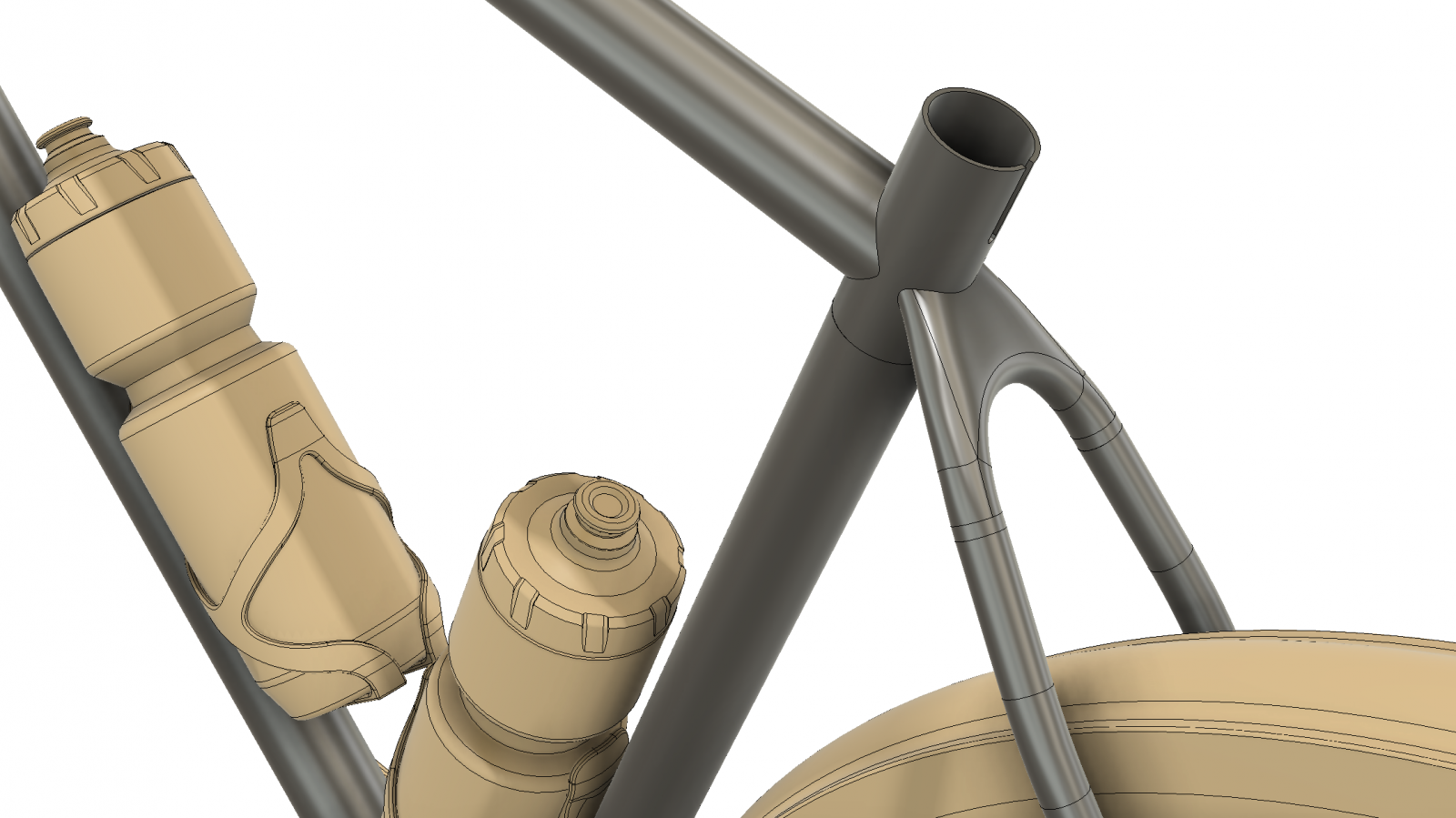

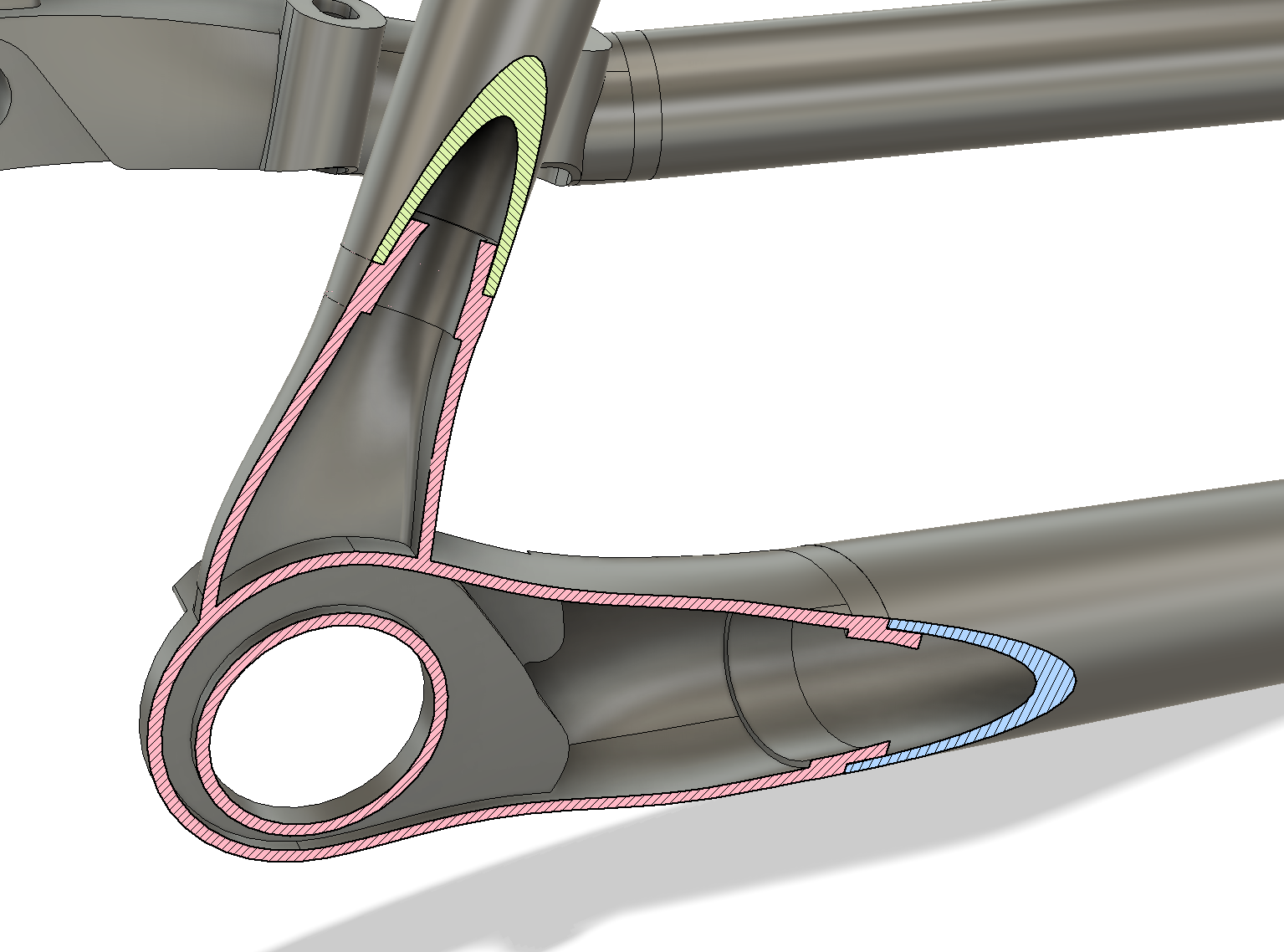

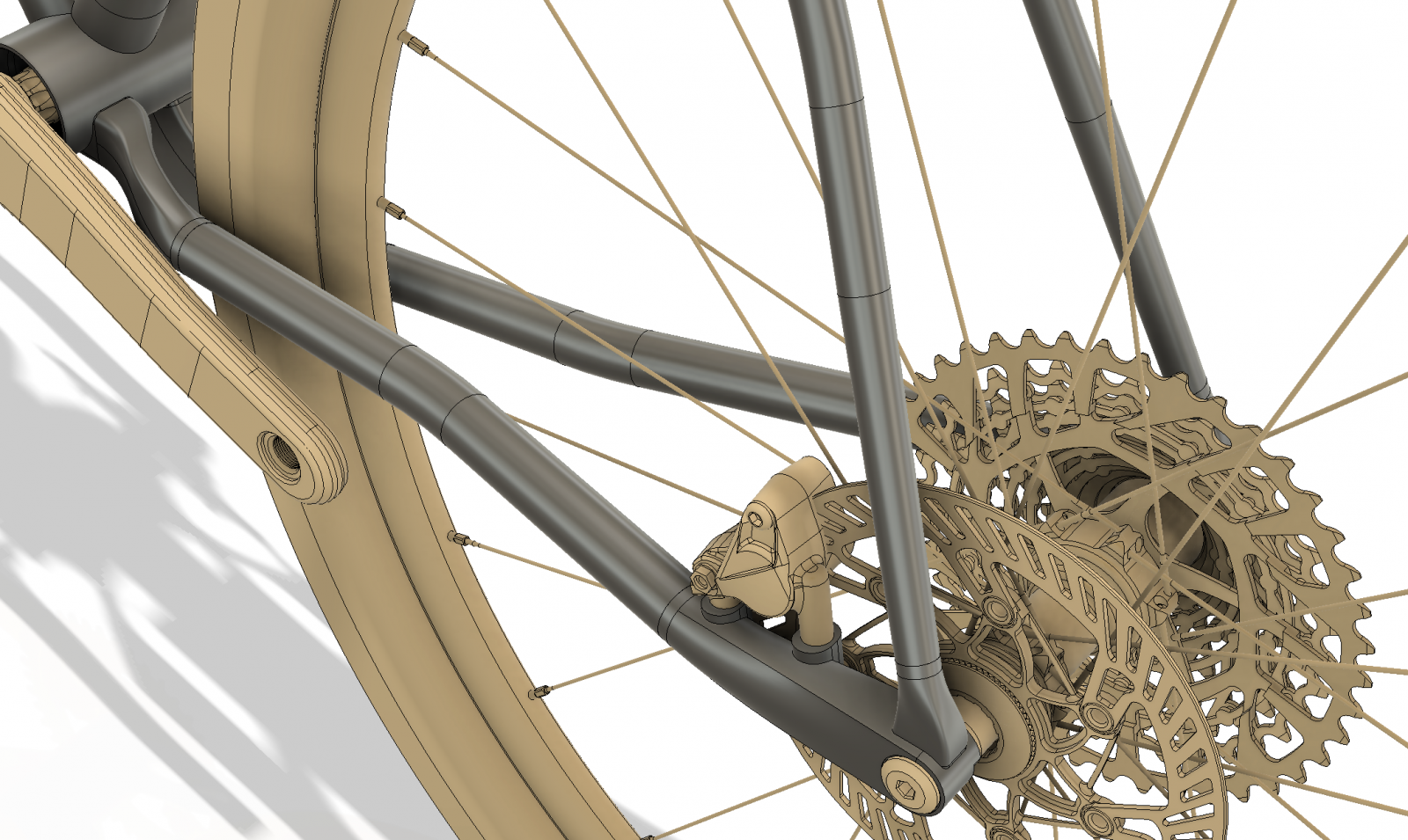

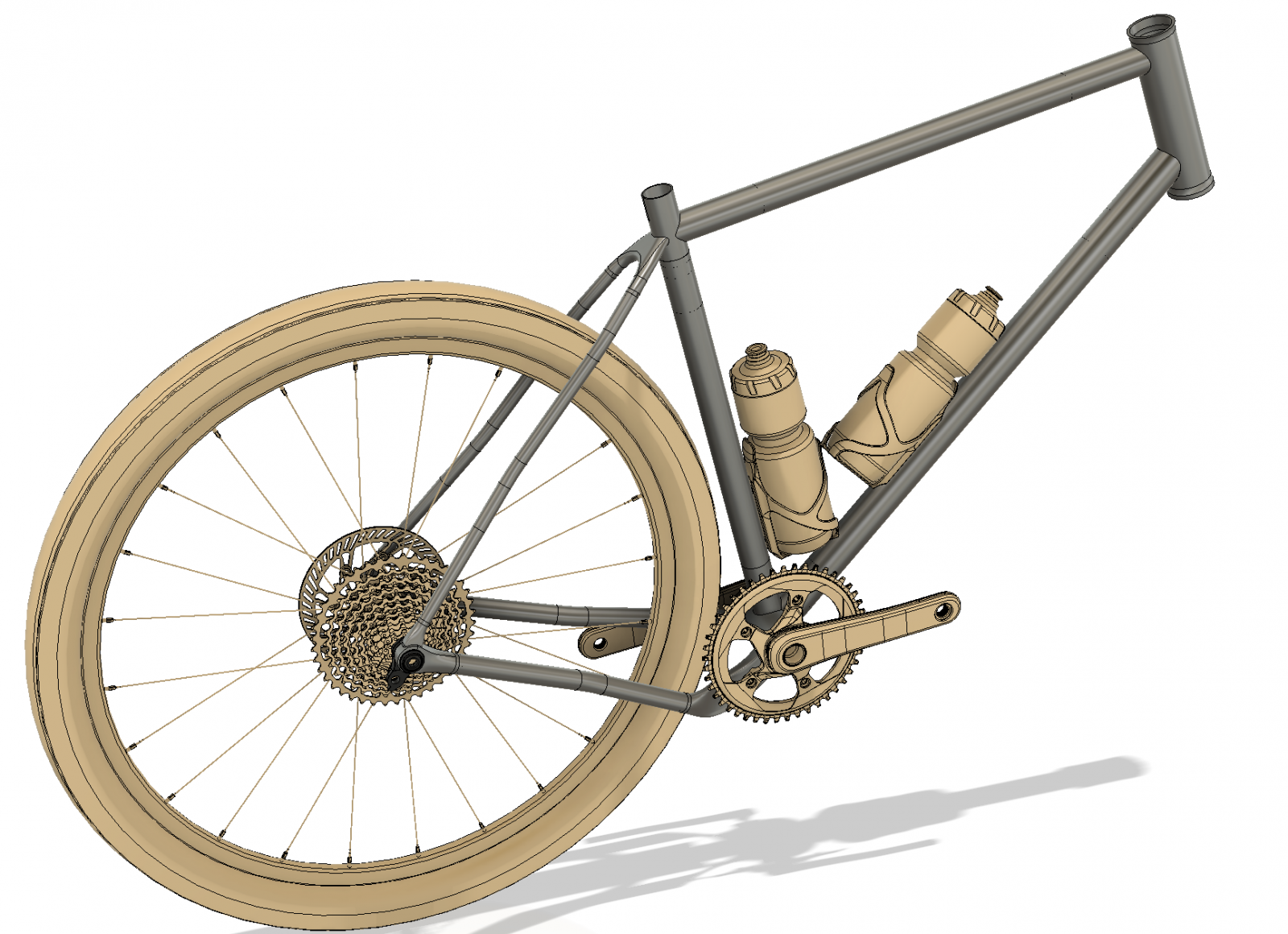

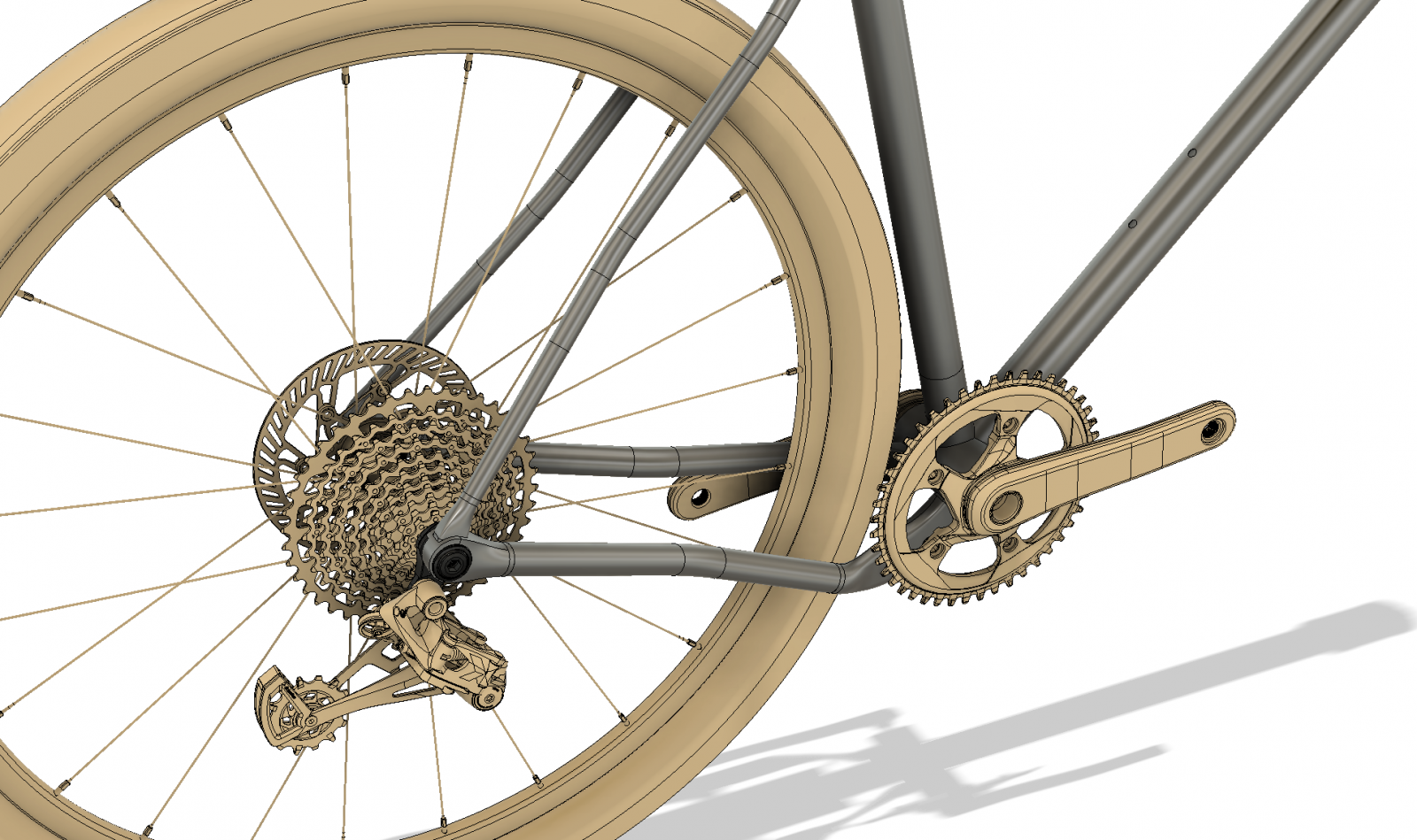

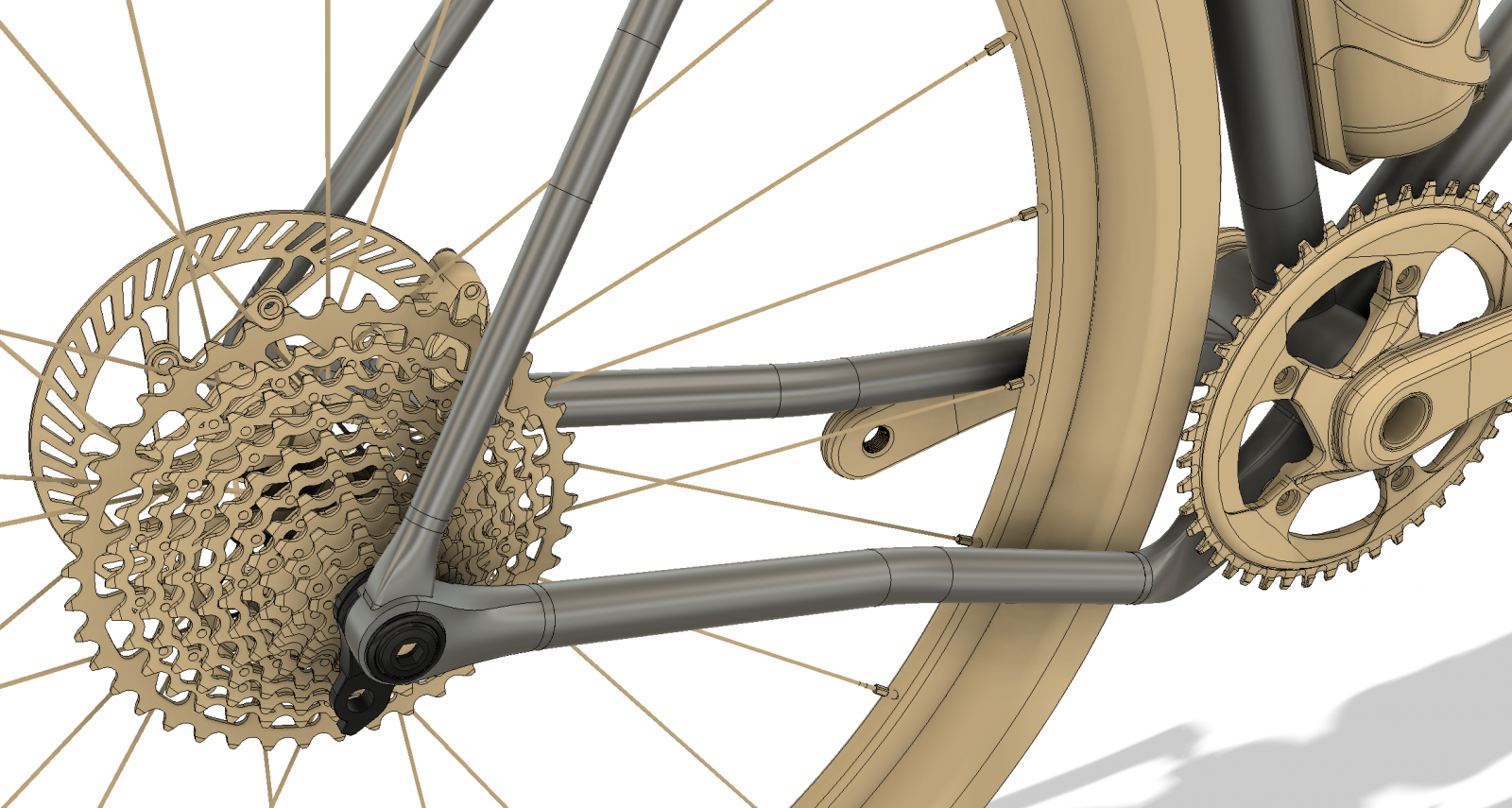

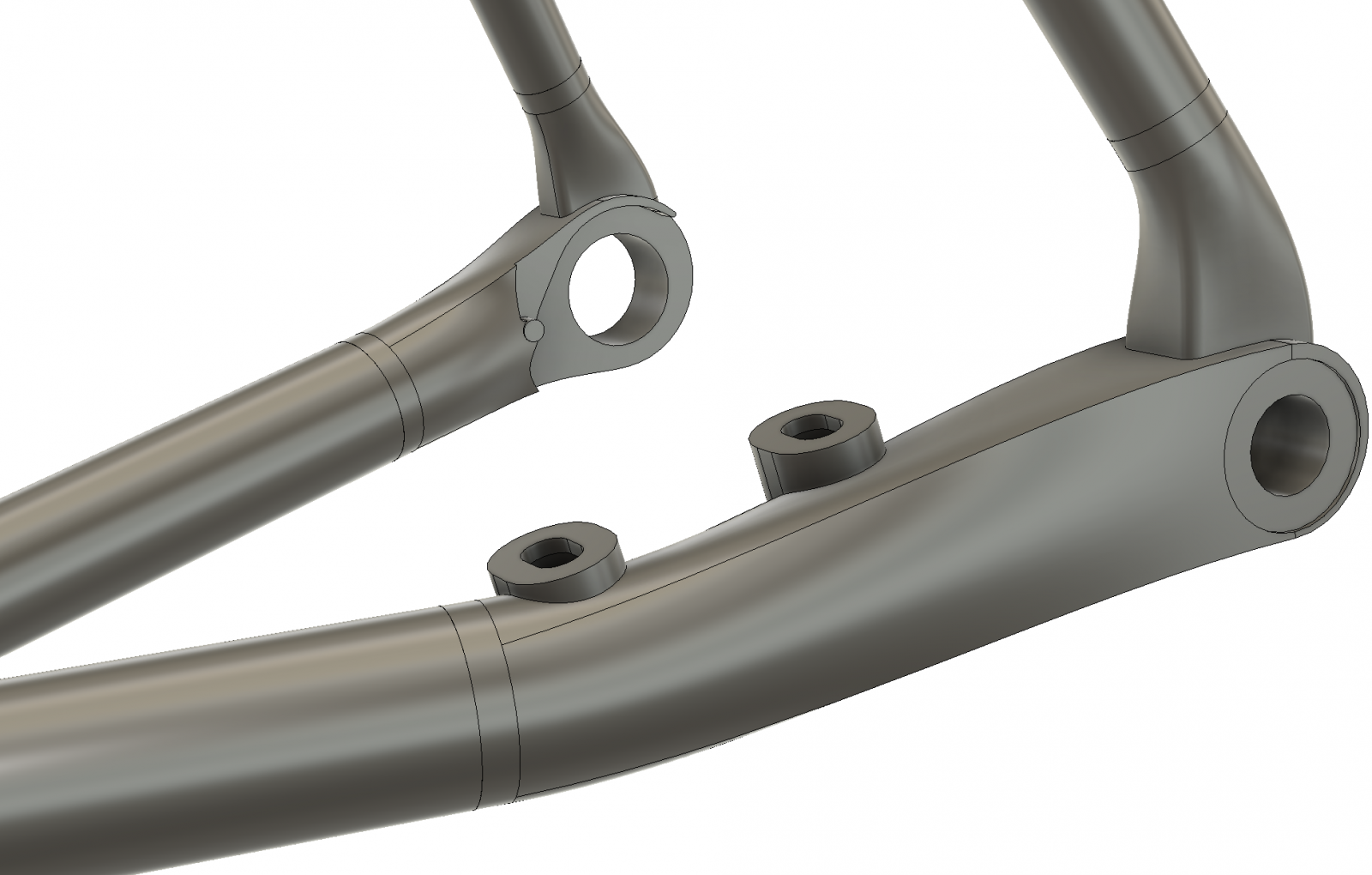

Bilder sagen mehr als Worte, so solls unterm Strich ausschaun (erster "Entwurf" ohne Feinheiten wie Radien, endgültige Formen, Wandstärken, viele Bereiche mit Vollmaterial, etc.) ...
