Umbau Canti auf V-Brake - Anlenkungsproblem

[moraa]

Hallo zusammen,

hier sind ja auch ein paar Selbstschrauber vertreten, vielleicht hat ja jemand einen Tipp: Ich habe vor an einem älteren Trekkingrad die Cantis gegen V-Brakes zu tauschen. Vorne kein Problem, hinten dagegen komme ich nicht weiter.

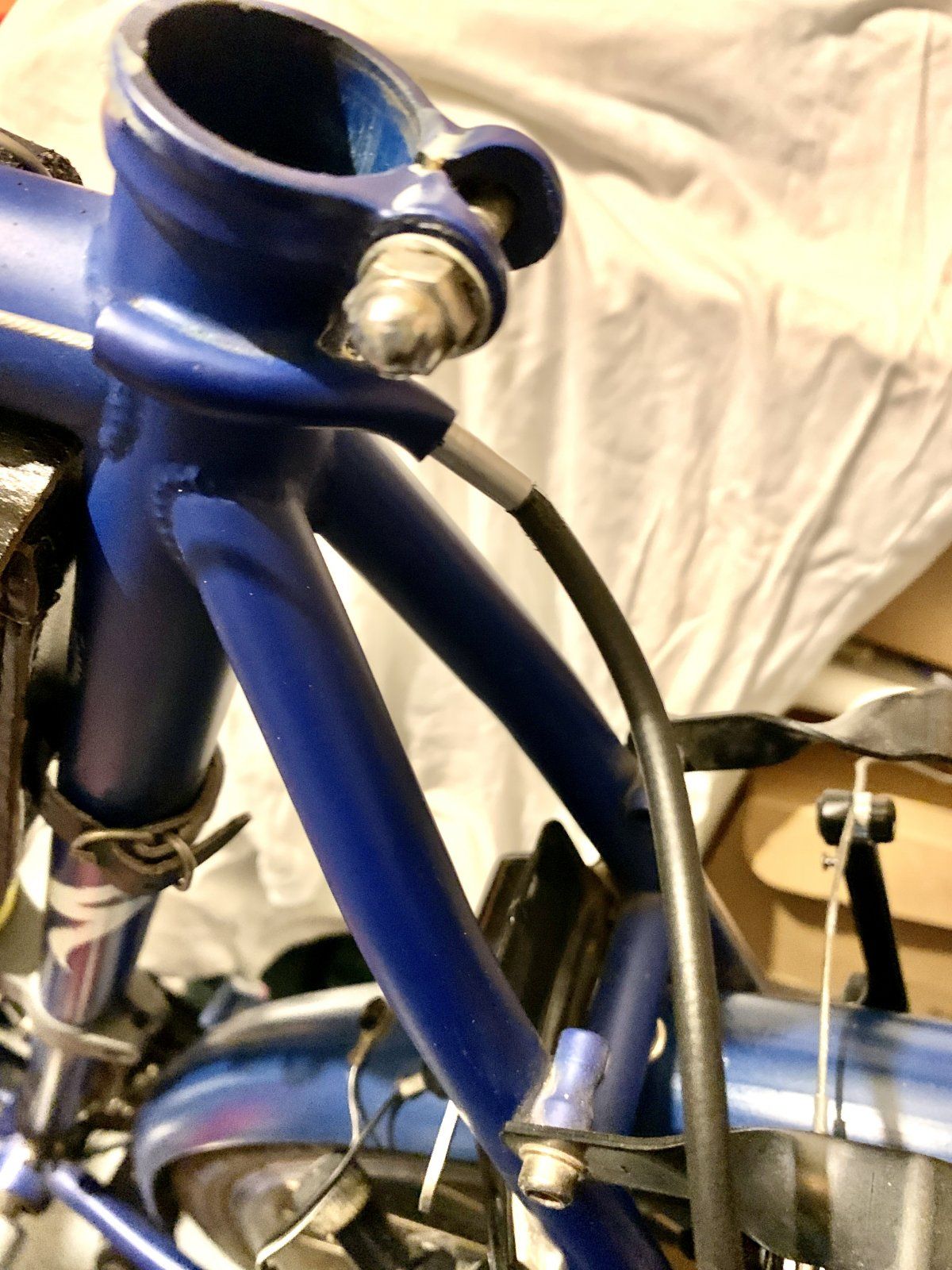

Die Zugführung, die mit dem Rahmen verschweißt ist, endet quasi zentral über dem Hinterrad (siehe Bild).


Dadurch ist die Kurve, die der Zug von der Zugführung/Anschlag zur Bremse beschreibt sehr eng. Ich bekomme es zwar so zusammengebaut, beim Bremsen will der Zug aber nicht mehr zurück. D.h. das Rad bleibt blockiert/ schleift.

Die Zugführung ist zudem auf der der Bremse zugewandten Seite enger als die Zughülle, d.h. ich bekomme dort die Zughülle nicht direkt reingepresst. Daher habe ich mir mit dem angepassten Metallanschlag (im Bild das silberne Teil zwischen blauem Anschlag und Zughülle) geholfen, verliere aber dadurch auch einen Zentimeter Kurve.

Hier noch die seitliche Ansicht:



Hat jemand eine Idee?



[on any sunday]

Durchgehende Aussenhülle benutzten und mit Kabelbindern, Leitungsführung befestigen.

https://www.bike-mailorder.de/point...b76N_FQj5pBtSY2BkdzFooTrir8hiLRkaAlZfEALw_wcB



[moraa]

Durchgehende Aussenhülle benutzten und mit Kabelbindern, Leitungsführung befestigen.

Danke für die Rückmeldung! Die Idee hatte ich bisher hinten angestellt, weil Kabelbinder nicht so wirklich hübsch sind. Ist aber auf jeden Fall die Lösung, wenns gar keine anderen Ideen gibt!



[Rajesh]

Es gibt flexible Kabelführungen für V-Brakes.



[memphis35]

Wer keine Kabelbinder will nimmt soetwas
https://www.bike-components.de/de/Jagwire/Zug-Leitungsbefestigung-Stick-On-Aluminium-p34517/



[moraa]

Cool, vielen Dank für die Rückmeldungen!



[friederjohannes]

Ich kann nicht so genau sehen, wie es mit der Zugführung nach vorn weiter geht, aber vielleicht hilft auch ein Zuganschlag für die Sattelklemme, nur eben "falschrum" montiert.

https://www.goldsprintshop.com/NITTO-Bremszuggegenhalter-AS-1



[moraa]

Ich kann nicht so genau sehen, wie es mit der Zugführung nach vorn weiter geht, aber vielleicht hilft auch ein Zuganschlag für die Sattelklemme, nur eben "falschrum" montiert.

https://www.goldsprintshop.com/NITTO-Bremszuggegenhalter-AS-1

Danke für die Nachricht. Damit käme ich aber auch in die Mitte über dem Hinterrad, und da will ich für die V-Brake ja weg. Ich versuche es mit der Leitungsführung und Kabelbindern.



[friederjohannes]

Danke für die Nachricht. Damit käme ich aber auch in die Mitte über dem Hinterrad, und da will ich für die V-Brake ja weg. Ich versuche es mit der Leitungsführung und Kabelbindern.

Ich hatte es eigentlich so gedacht, dass der Anschlag nach vorn zeigt. Es sieht so aus, als wäre das Kabel im Moment frei an der linken Seite des Oberrohrs, und das wäre es mit diesem Teil auch.



[moraa]

Ich hatte es eigentlich so gedacht, dass der Anschlag nach vorn zeigt. Es sieht so aus, als wäre das Kabel im Moment frei an der linken Seite des Oberrohrs, und das wäre es mit diesem Teil auch.

Achso, du meinst, als Ersatz für den zu engen Anschlag? Dafür wäre das passend, stimmt. Momentan kommt das Kabel an der linken Seite des Oberrohrs entlang, führt dann in das blaue "Röhrchen", das dann mittig oberhalb des Hinterrads raustritt (also quasi einen viertel Bogen um das Sitzrohr macht).



[FlyingScotsman]

Zeig doch mal wie das Oberrohr aussieht.



[moraa]

Zeig doch mal wie das Oberrohr aussieht.

Hier sieht man zumindest einen Teil davon und den Weg des Zugs.



[FlyingScotsman]

Und wie verläuft die Zugführung am Oberrohr? (Auf dem Bild ist nur der Bereich der Sattelmuffe zu sehen)



[moraa]

Einfach gerade nach vorne, so wie der Zug auf dem Bild dann in das blaue Röhrchen führt.



[memphis35]

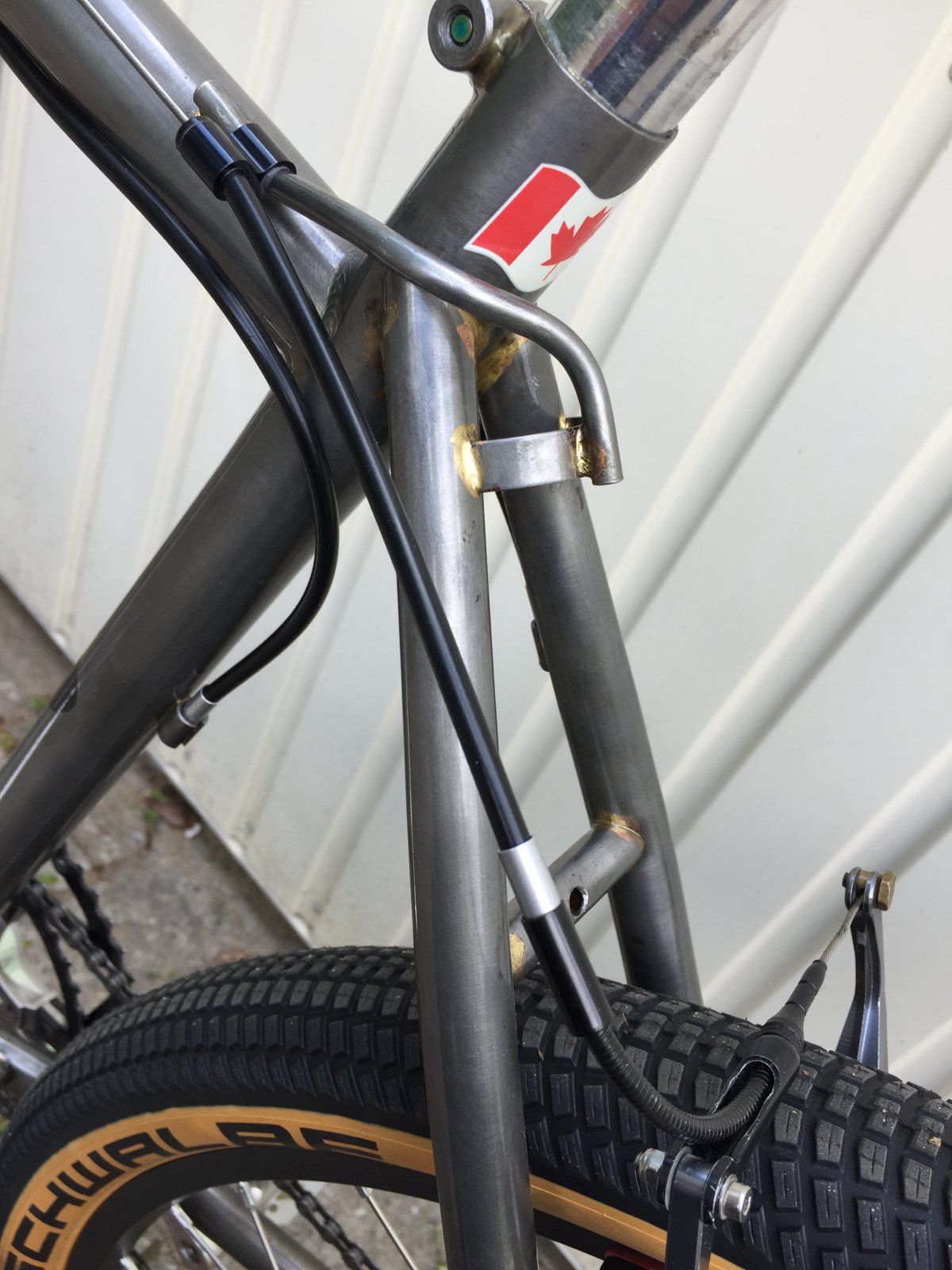

Mach wie schon oben geschrieben eine durchgehende Zugführung . So in etwa wie auf dem Bild nur halt durchgehend. Dann funzt auch die hintere Bremse besser wenn keine engen Zugradien zu überwinden sind.



[ArSt]

Schau Dir mal diesen Thread durch: https://www.mtb-news.de/forum/t/barracuda-a2x-mein-neuaufbau-und-a2b-die-ueberholung.916387/

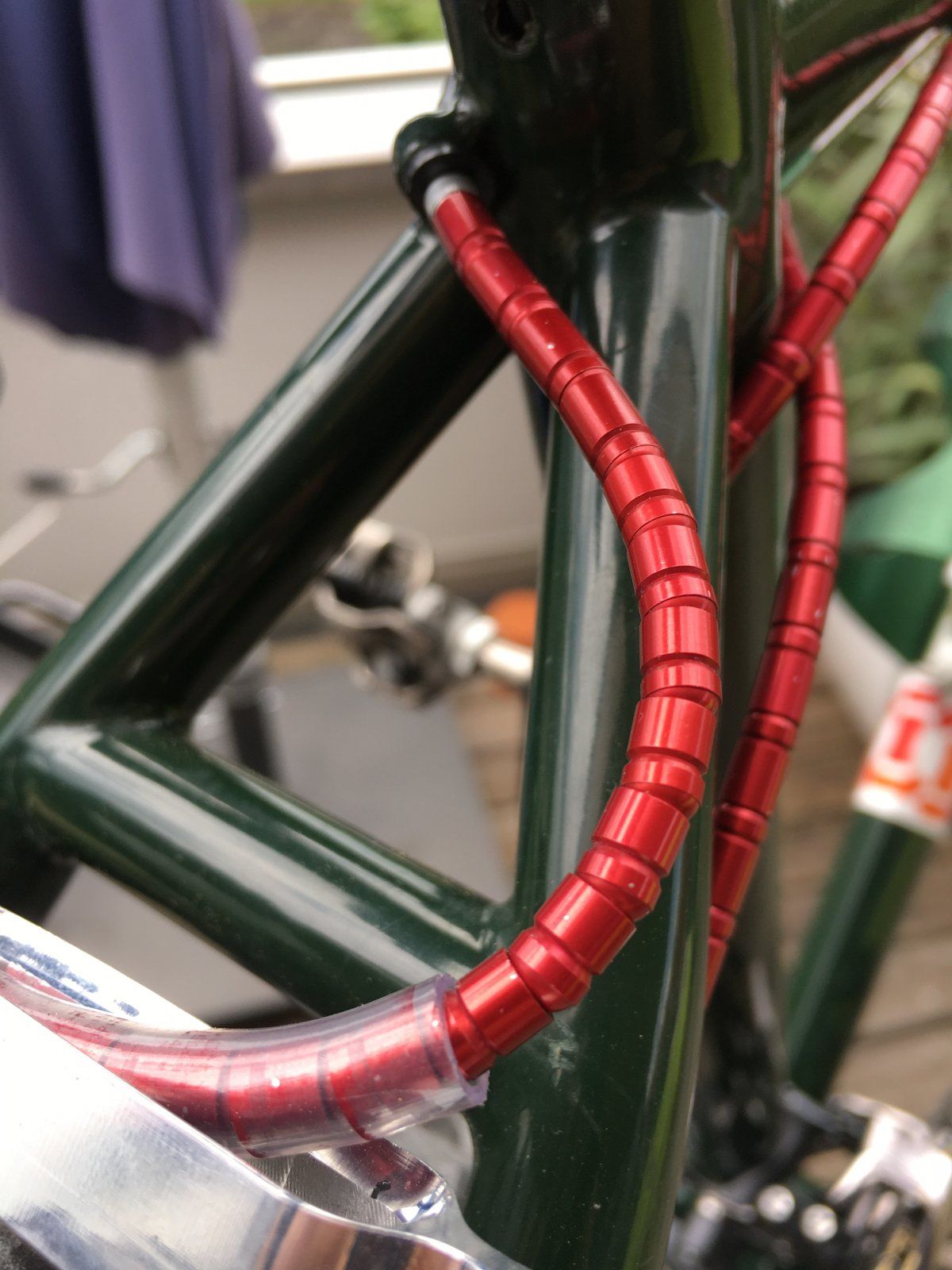

Dort hatte einer ähnliche Probleme, mit Nokon-Perlen und -Linern, bei denen man die Pipe in der V-Brake nicht braucht, konnte er das in den Griff bekommen:

Oder hier, genau gleiches Problem: https://www.mtb-news.de/forum/t/das-2020er-ding-brodie-evolution-1996.913225/page-4



[Ketchyp]

Anscheinend gab's von Cane Creek mal V-Brakes die man umbauen, bzw die Seite tauschen konnte. Das wäre ja eine elegante Lösung wenn jemand noch ein paar V-Brakes rumliegen hat die man umbauen kann?



[moraa]

Super, vielen Dank für eure weiteren Antworten!

So, das ist jetzt der Plan: Durchgehender Außenzug in Kabelführungen zum Aufkleben direkt in das V-Brake-Röhrchen führen.



[moraa]

Eine kurze Rückmeldung. Diese Lösung:

Durchgehende Aussenhülle benutzten und mit Kabelbindern, Leitungsführung befestigen.

https://www.bike-mailorder.de/point...b76N_FQj5pBtSY2BkdzFooTrir8hiLRkaAlZfEALw_wcB

funktioniert sehr gut. Vielen Dank für eure Rückmeldungen!
