Das pressfit

[BikenderBayer]

Wie das neue Lager eingepresst wird, ist dir aber klar, oder?



[Dominik19xx]

Irgendwie ist mir das nicht klar.
Dachte das Tretlagergehäuse wäre die Schale die die Lager umgibt.

Lager im Zusammenhang mit Tretlager bezeichnet die gesamte Konstruktion die im Rahmen eingebaut ist. Also sowas hier z.B: https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcReeoY7TV2ryyIxte0MDSBaIRPH60ZHkNy17Q&usqp=CAU
Oder wie in deinem Fall das Ninja Token Teil.

Die eigentlichen Kugellager: https://www.sxt-scooters.de/out/pic...1/sp1184_sxt_monster-kugellager_620_irs_1.jpg sind ein Teil des gesamten Tretlagers und nicht separat zu betrachten.

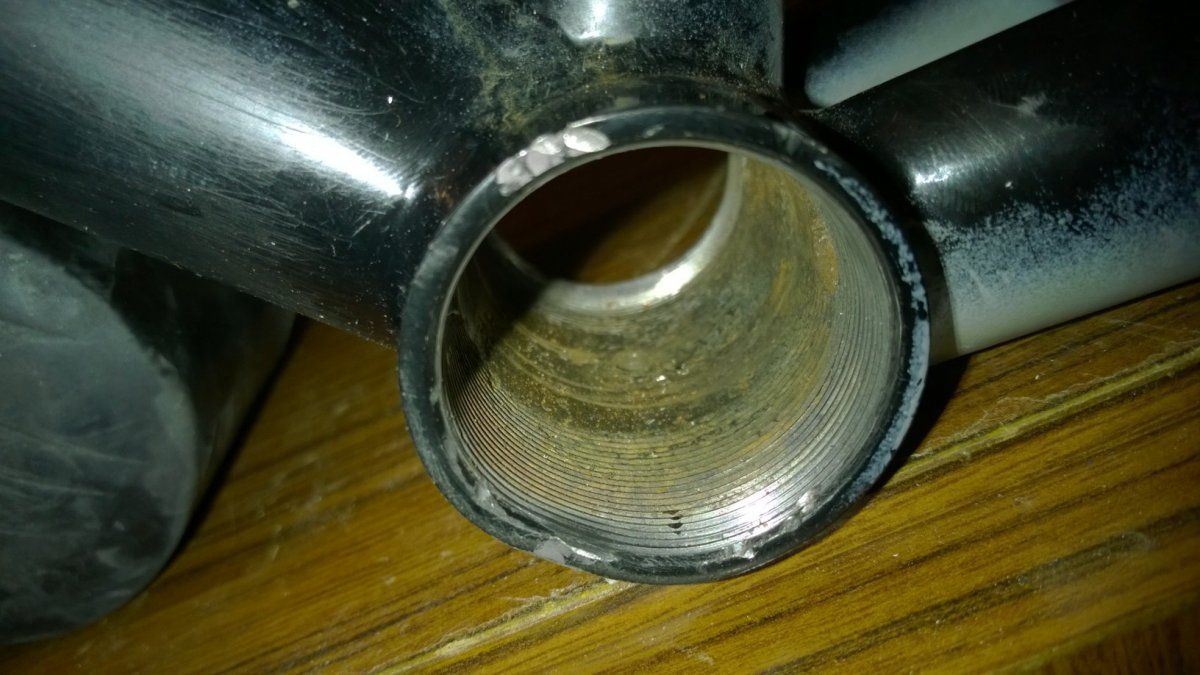

Das Tretlagergehäuse ist sowas hier:
https://www.mtb-news.de/forum/attachments/wp_20150428_005-jpg.382420/
Also zusammenfassend: Die Kugellager sind ein Teil vom Tretlager und das widerum steckt im Tretlagergehäuse.



[Martin3010]

Lager im Zusammenhang mit Tretlager bezeichnet die gesamte Konstruktion die im Rahmen eingebaut ist. Also sowas hier z.B: https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcReeoY7TV2ryyIxte0MDSBaIRPH60ZHkNy17Q&usqp=CAU
Oder wie in deinem Fall das Ninja Token Teil.

Die eigentlichen Kugellager: https://www.sxt-scooters.de/out/pic...1/sp1184_sxt_monster-kugellager_620_irs_1.jpg sind ein Teil des gesamten Tretlagers und nicht separat zu betrachten.

Das Tretlagergehäuse ist sowas hier:
https://www.mtb-news.de/forum/attachments/wp_20150428_005-jpg.382420/
Also zusammenfassend: Die Kugellager sind ein Teil vom Tretlager und das widerum steckt im Tretlagergehäuse.

Danke, habe verstanden.
Aber die Lager sind in das Tretlagergehäuse dann eingepresst, oder?
Und die Lagerschale nicht eingepresst sondern verschraubt?



[Martin3010]

Oder nein, beides wird eingepresst. Sonst würde es ja nicht pf30 heißen.



[Martin3010]

Wie das neue Lager eingepresst wird, ist dir aber klar, oder?

Noch nicht so ganz.



[Dominik19xx]

Danke, habe verstanden.
Aber die Lager sind in das Tretlagergehäuse dann eingepresst, oder?
Und die Lagerschale nicht eingepresst sondern verschraubt?

Die eigentlichen Lager sind vermutlich in die Lagerschalen eingepresst. Eventuell auch verklebt. Kann dir aber vollkommen egal sein. Die bleiben da nämlich auch drin. Die sind als eine Einheit mit dem Tretlager zu sehen.

Das gesamte Tretlager ist "eigentlich" bei PF30 in das Tretlagergehäuse (also den Rahmen) eingepresst. Du hast aber kein normales PF30 Lager sondern so ein spezielles Token Tretlager das sich gegen sich selbst verschraubt und dadurch selbst einpresst. Umgekehrt muss es zum Ausbau natürlich auch wieder auseinander geschraubt werden. Im Video von 0:00 bis 1:55 siehst du wie es montiert und demontiert wird. (Das Tretlager im Video sieht etwas anders aus, funktioniert aber genau so wie das was du verbaut hast)

Das Tretlager in zweiten Teil des Videos ab 2:00 ist ein ganz normales PF30 Tretlager das eben auch eingepresst wird. Genau so musst du auch dein Hope Tretlager einpressen.



[Martin3010]

Die eigentlichen Lager sind vermutlich in die Lagerschalen eingepresst. Eventuell auch verklebt. Kann dir aber vollkommen egal sein. Die bleiben da nämlich auch drin. Die sind als eine Einheit mit dem Tretlager zu sehen.

Das gesamte Tretlager ist "eigentlich" bei PF30 in das Tretlagergehäuse (also den Rahmen) eingepresst. Du hast aber kein normales PF30 Lager sondern so ein spezielles Token Tretlager das sich gegen sich selbst verschraubt und dadurch selbst einpresst. Umgekehrt muss es zum Ausbau natürlich auch wieder auseinander geschraubt werden. Im Video von 0:00 bis 1:55 siehst du wie es montiert und demontiert wird. (Das Tretlager im Video sieht etwas anders aus, funktioniert aber genau so wie das was du verbaut hast)

Das Tretlager in zweiten Teil des Videos ab 2:00 ist ein ganz normales PF30 Tretlager das eben auch eingepresst wird. Genau so musst du auch dein Hope Tretlager einpressen.

Danke!



[Martin3010]

Danke!

Das wird was werden mein ein und ausbau.
^^
Ich zittere



[Martin3010]

Das ist ein Ninja Token Schraublager. Was willst Du da einpressen oder auspressen ?

Eine Frage hätte ich noch kurz.
Hat das Token Lager ein Rechts- oder ein Linksgewinde?



[cjbffm]

Es sollte wohl Rechtsgewinde sein:

https://www.tokenproducts.com/bottom-brackets



[ghostmuc]

Eine Frage hätte ich noch kurz.
Hat das Token Lager ein Rechts- oder ein Linksgewinde?

ganz normales Rechtsgewinde. Also so schrauben wie bei jeder ganz normalen Schraube



[Martin3010]

ganz normales Rechtsgewinde. Also so schrauben wie bei jeder ganz normalen Schraube

Danke



[filiale]

Eine Frage hätte ich noch kurz.
Hat das Token Lager ein Rechts- oder ein Linksgewinde?

Rechtsgewinde



[Martin3010]

Soll ich das riskieren? xD viel ist nicht verloren, kostet nur 8,99
Danke jedenfalls. Den werde ich bestellen. hoffe er hat den Durchmesser von 48,55 bei 16 zähnen. wenn nicht, hab ich Pech gehabt.
Danke jedenfalls

Der shimano TL-FC32 ist es schon mal nicht.
:-(



[Martin3010]

ganz normales Rechtsgewinde. Also so schrauben wie bei jeder ganz normalen Schraube

Weiß jemand welchen Schlüssel ich für das Ninja Token brauche? Der innendurchmesser ist 37mm
Der Außendurchmesser ca ca 48,56 bei den zacken außen



[ghostmuc]

Weiß jemand welchen Schlüssel ich für das Ninja Token brauche? Der innendurchmesser ist 37mm
Der Außendurchmesser ca ca 48,56 bei den zacken außen

Mit dem hab TL-FC32 hab ich mein Ninja einwandfrei rausbekommen



[BikenderBayer]

War Radladen aufsuchen schon?



[ghostmuc]

War Radladen aufsuchen schon?

wenn ich jede Reparatur die ich vorher noch nie gemacht hätte in den Radladen gebracht hätte anstatt mir das Wissen, das Werkzeug und die Erfahrung selbst anzueignen, dann wäre ich heute um einige tausend Euro ärmer und wüsste immer noch nicht wie es geht.
Jeder fängt mal an



[BikenderBayer]

Da gebe ich dir ja zu 100% Recht. Aber jetzt blind im Werkzeugnebel zu stochern ist halt vielleicht auch nicht zielführend.
Das von Token empfohlene Werkzeug hatte ich dem TE ja schon vor mehreren Seiten verlinkt. Da kann er ja auch selbst nochmal nachsehen. Wenn diese Hürde zu hoch ist, ist der Radladen eben vielleicht die bessere Variante.



[ghostmuc]

Da gebe ich dir ja zu 100% Recht. Aber jetzt blind im Werkzeugnebel zu stochern ist halt vielleicht auch nicht zielführend.
Das von Token empfohlene Werkzeug hatte ich dem TE ja schon vor mehreren Seiten verlinkt. Da kann er ja auch selbst nochmal nachsehen. Wenn diese Hürde zu hoch ist, ist der Radladen eben vielleicht die bessere Variante.

Das Token Werkzeug braucht er aber eigentlich nur zur sauberen Montage, und nicht mal dafür unbedingt.
Da er es ja nur ausbauen will reicht jeder gängige Schlüssel



[BikenderBayer]

Eben. Und nach dem könnte man ja nett fragen.



[Martin3010]

Eben. Und nach dem könnte man ja nett fragen.

Hab ich ja. Oder war das nicht nett genug. Dann tut es mir leid



[BikenderBayer]

Hab ich ja. Oder war das nicht nett genug. Dann tut es mir leid

Neee, alles gut
Ich meinte im Radladen nett fragen ob sie das passende Werkzeug haben (sehr wahrscheinlich), einmal lösen lassen und einen 5er oder 10er in die Kaffeekasse. Da du das Lager nicht wieder verbauen willst, wäre das ggf. der beste Weg.

Aber ich würde mir zugegebenermaßen auch das Werkzeug kaufen, mit Vernunft hab ich es an der Stelle auch nicht so



[Martin3010]

Neee, alles gut
Ich meinte im Radladen nett fragen ob sie das passende Werkzeug haben (sehr wahrscheinlich), einmal lösen lassen und einen 5er oder 10er in die Kaffeekasse. Da du das Lager nicht wieder verbauen willst, wäre das ggf. der beste Weg.

Aber ich würde mir zugegebenermaßen auch das Werkzeug kaufen, mit Vernunft hab ich es an der Stelle auch nicht so

Ich weiß nur nicht welches. Das Lager steht nur wenige milimeter aus dem Rahmen. Und dann wird der Rahmen gleich mal breiter.
Ich möchte mir gern das Werkzeug kaufen



[BikenderBayer]

Mach mal ein Foto von Werkzeug und Lagerschale zusammen. Also von dem, das du schon hast.
