Der wichtigste Syncros Revolution Thread mit allen Fragen und Antworten
- Ersteller Davidbelize
- Erstellt am
Anzeige
Mag mir keiner helfen?
Oder sind die schrauben so selten und wtvoll, dass niemand in seiner Teilekiste danach tauchen mag?
Oder sind die schrauben so selten und wtvoll, dass niemand in seiner Teilekiste danach tauchen mag?
Splatter666
Triumphator
- Registriert
- 17. August 2005
- Reaktionspunkte
- 1.840
Gute Idee eigentlich
Aber Alternativvorschläge gibt es auf den ersten 2 Seiten dieses Threads auch schon.
Zum Beispiel die gekürzten Campagnolo Sattelklemmbolzen:
Oder in diesem Thread hier...
Kann nicht mal jemand Stefanxy den Gefallen tun, die Schrauben auszumessen. Ich habe kein (Präzisions-) Werkzeug dafür. Wegschicken will ich eine Schraube auch nur ungern - wenn die verloren geht...
Material ist jedenfalls laut Aussehen und Anleitung Titan. Dürfte die Herstellung nicht ganz billig machen...
Material ist jedenfalls laut Aussehen und Anleitung Titan. Dürfte die Herstellung nicht ganz billig machen...
Hat das der Hund zusammen mit den Hausaufgaben gefressen?
Aber mal im Ernst: daran wird es doch wohl nicht scheitern, oder?
euphras
Mittelklassebiker
Eine mehr als ausreichende mechanische MeÃlehre mit 0,05 mm Noniusteilung kostet etwa 10-15 â¬.
Zuletzt bearbeitet:
Eine mehr als ausreichende mechanische Meßlehre mit 0,05 mm Noniusteilung kostet etwa 10-15 .
Vor einiger Zeit digital im Aldi sogar für 9,99.
Es soll ja Leute geben, die den Nonius nicht korrekt ablesen können...
Ich habe ehrlich gesagt schon überlegt, einen "preis" auf die Daten auszusetzen, hatte aber noch gehofft, dass es GERADE HIER ohne gehen würde.
Schließlich hätten alle was davon.
euphras
Mittelklassebiker
Und das begreifen manche nicht, oder wollen es nicht begreifen... *sigh*
SYN-CROSSIS
ist biken...
Ich brauche die Schrauben zwar nicht,hab aber schon mal fast die selben aber mit Senkkopf für einen Fräser über 5 Ecken bekommen.Also wenn ihr die Daten habt,einfach mal durchgeben dann frag ich an.
So,

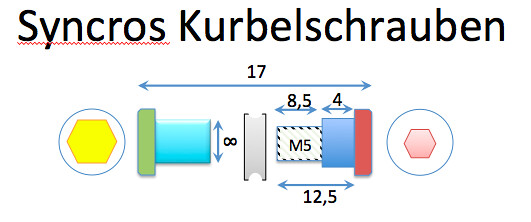

Miracoolx sei dank, habe ich jetzt eine kleine Planskizze erstellen können.
Alle Angaben in mm.
17 mm beträgt die Außenlänge von Kopf zu Kopf, wenn die Schrauben "zusammengeschraubt" sind.
Es fehlen noch genaue Daten zu den Inbusgrößen (gelb und hellrot) hierzu habe ich zudem widersprüchliche Angaben gesehen: Oben auf dem Bild von MKAB sind die Hülsen geschlitzt, ich habe aber auch schon Bilder von Hülsen (!) mit Inbus gesehen.
Daten zum Zwischenring (grau) fehlen noch völlig.
Falls jemand eine Idee hat, wie man die Köpfe (grün und dunkelrot) vermessen kann, bin ich für Vorschläge offen!
Aus welchem Material sind die Schrauben jetzt eigentlich? Ich hätte ja auf VA getippt, wenn hier nicht plötzlich der Titan-Diskurs ausgebrochen wäre...
Bin für Hinweise und/oder Korrekturen weiterhin dankbar.
St.
Miracoolx sei dank, habe ich jetzt eine kleine Planskizze erstellen können.
Alle Angaben in mm.
17 mm beträgt die Außenlänge von Kopf zu Kopf, wenn die Schrauben "zusammengeschraubt" sind.
Es fehlen noch genaue Daten zu den Inbusgrößen (gelb und hellrot) hierzu habe ich zudem widersprüchliche Angaben gesehen: Oben auf dem Bild von MKAB sind die Hülsen geschlitzt, ich habe aber auch schon Bilder von Hülsen (!) mit Inbus gesehen.
Daten zum Zwischenring (grau) fehlen noch völlig.
Falls jemand eine Idee hat, wie man die Köpfe (grün und dunkelrot) vermessen kann, bin ich für Vorschläge offen!
Aus welchem Material sind die Schrauben jetzt eigentlich? Ich hätte ja auf VA getippt, wenn hier nicht plötzlich der Titan-Diskurs ausgebrochen wäre...
Bin für Hinweise und/oder Korrekturen weiterhin dankbar.
St.
Zuletzt bearbeitet:
Falls du das Teil in der unteren Reihe links meinst:
Das sind alles KB-Schrauben, die nicht Syncros-spezifisch und nur als Vergleich mit auf dem Foto sind...
Danke für deinen Einsatz aber weiterhin
Das Material der Schrauben/Bolzen war definitiv eine Titan-Legierung:
(Original-Scan aus dem 1994er Syncros-Katalog)
Aber für eine Reproduktion reicht doch auch VA völlig aus...
Edith:
meint sich noch zu erinnern, dass beide (!) Inbusse 5mm groß waren.
(Original-Scan aus dem 1994er Syncros-Katalog)
Aber für eine Reproduktion reicht doch auch VA völlig aus...
Edith:
meint sich noch zu erinnern, dass beide (!) Inbusse 5mm groß waren.
Zuletzt bearbeitet:
der in der zeichnung gelbe inbus ist 5mm.
der hellrote 4mm.
beide schrauben sind aus titan.
der spacer sieht nach alu aus.
die dicke der spacer bekommst du wenn du von 7mm(standartspacermaß bei kurbeln mit geradem spider) die stärke der powerplate abziehst.
spacer aussendurchmesser 12mm.
außenrand gemessen,nicht in der vertiefung!(logisch)
innendurchmesser gibt dir die grüne schraube vor.also ca. 8,1mm.
dann nur noch ne kleene rille reingedreht und gut is.
der christian
der hellrote 4mm.
beide schrauben sind aus titan.
der spacer sieht nach alu aus.
die dicke der spacer bekommst du wenn du von 7mm(standartspacermaß bei kurbeln mit geradem spider) die stärke der powerplate abziehst.
spacer aussendurchmesser 12mm.
außenrand gemessen,nicht in der vertiefung!(logisch)
innendurchmesser gibt dir die grüne schraube vor.also ca. 8,1mm.
dann nur noch ne kleene rille reingedreht und gut is.
der christian
Syborg
Just say Yo!
So Jungs, ich werde mir jetzt gleich eine Messlehre bestellen und am Wochenende die Originalteile mal abmessen. Brauch zwar keine würde aber auch welche nehmen.
Gruß Helmut
Gruß Helmut
Syborg
Just say Yo!
Übrigens dieses Noniusdingens kenne ich auch nicht, aber ich als Kaufmann werde mich schlau machen.
Syborg
Just say Yo!
Danke Micha, jetzt hab ich das auch drauf. Die Schieblehre habe ich bestellt. Kann dann am Wochenende die Teile abmessen mit Angabe der Noniuslängen. Wer's braucht!
Gruß Helmut
Gruß Helmut
Zuletzt bearbeitet:
So, habe jetzt die weiteren Daten ergänzt:
Für den Nachbau wäre nach meiner Einschätzung VA ausreichend, wie auch schon oben genannt.
Für eine grobe Kostenkalkulation benötige ich eine ungefähre Menge. Je mehr produziert werden, desto günstiger dürfte es für alle werden.
Bitte melde sich jeder hier im Thread, wie viele Sätze (a 5 Stück, inkl. Spacer) er abnehmen würde.
Bevor die wilde Fragerei losgeht: Ich weiß nicht, was der Satz kosten wird. Ich schätze, dass es auf irgendwas zwischen 20 und 40 hinauslaufen wird.
Das nur als grober Anhaltspunkt und Entscheidungshilfe.
Auch zeitlich kann ich noch keine Angaben machen. Ich denke, dass es spätestens bis Weihnachten etwas wird.
VG
St.
Für den Nachbau wäre nach meiner Einschätzung VA ausreichend, wie auch schon oben genannt.
Für eine grobe Kostenkalkulation benötige ich eine ungefähre Menge. Je mehr produziert werden, desto günstiger dürfte es für alle werden.
Bitte melde sich jeder hier im Thread, wie viele Sätze (a 5 Stück, inkl. Spacer) er abnehmen würde.
Bevor die wilde Fragerei losgeht: Ich weiß nicht, was der Satz kosten wird. Ich schätze, dass es auf irgendwas zwischen 20 und 40 hinauslaufen wird.
Das nur als grober Anhaltspunkt und Entscheidungshilfe.
Auch zeitlich kann ich noch keine Angaben machen. Ich denke, dass es spätestens bis Weihnachten etwas wird.
VG
St.
Hallo Stefan!
Da fehlen aber noch ein paar Maße!
Wie lang ist der Durchmesser 8 der Hülse, Kopfhöhe der Hülse und Schraube und der Kopfdurchmesser von Hülse und Schraube.
Wie genau muss der Durchmesser 8 von Hülse und Schraube sein?
Es grüßt Dich Armin!
Da fehlen aber noch ein paar Maße!
Wie lang ist der Durchmesser 8 der Hülse, Kopfhöhe der Hülse und Schraube und der Kopfdurchmesser von Hülse und Schraube.
Wie genau muss der Durchmesser 8 von Hülse und Schraube sein?
Es grüßt Dich Armin!
