RD-M 9000 innerer Anschlag

[Bubba.]

Servus Gemeinde,

Ich habe gerade einen Knoten im Hirn.
Versuche gerade, ein RDM9000 11fach Schaltwerk einzustellen.
Das SW ist nagelneu und ungefahren, erste Montage.
Äußerer Anschlag passt soweit mittels H Schraube.
Aber den inneren Anschlag kriege ich nicht hin. Das Röllchen kommt max auf die Linie des zweitgrößten Ritzels.
Kassette is CS-M70000 11-42. Schaltwerk RD-M9000 SGS. Sollte also für das 42er passen.

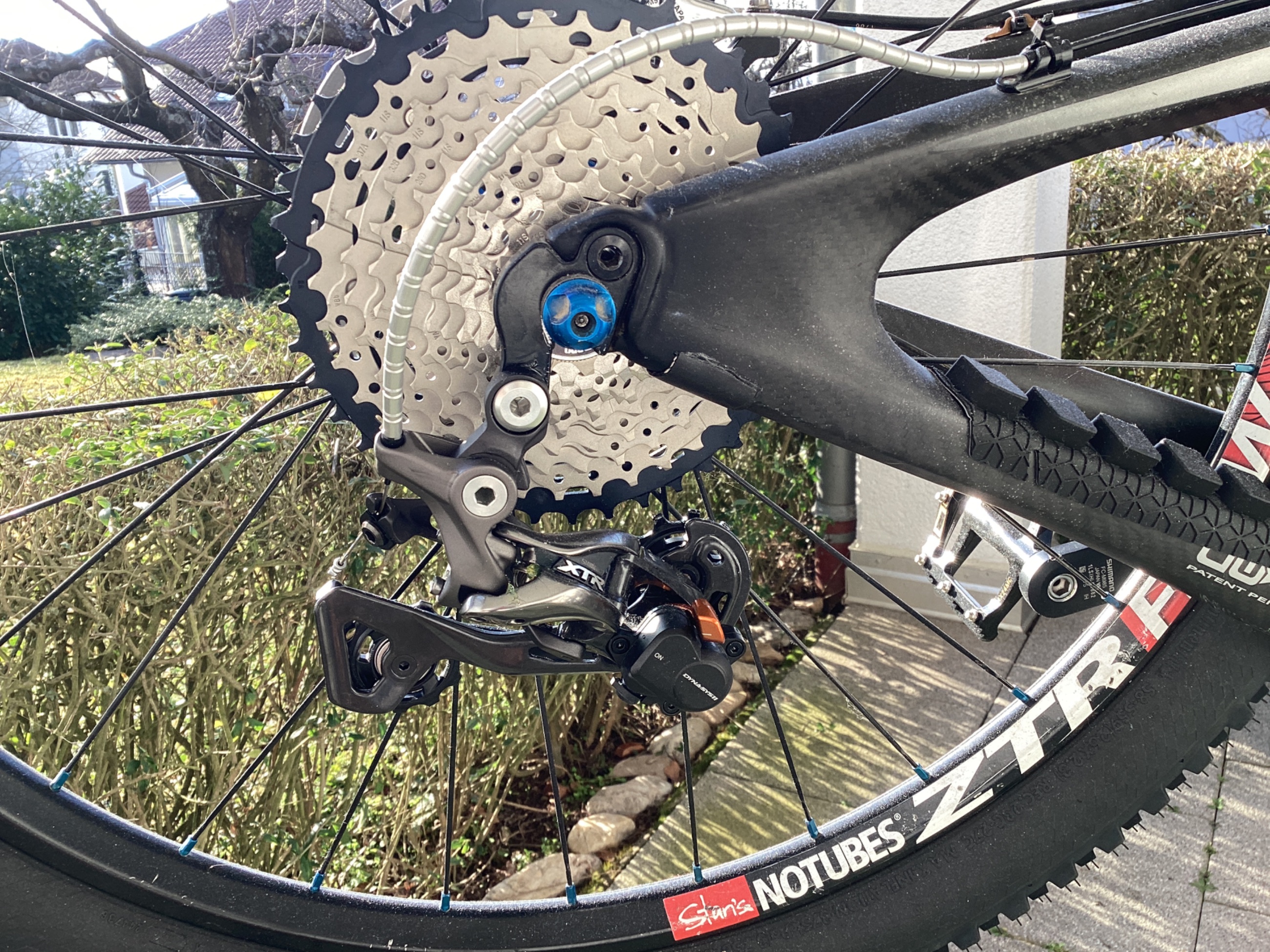

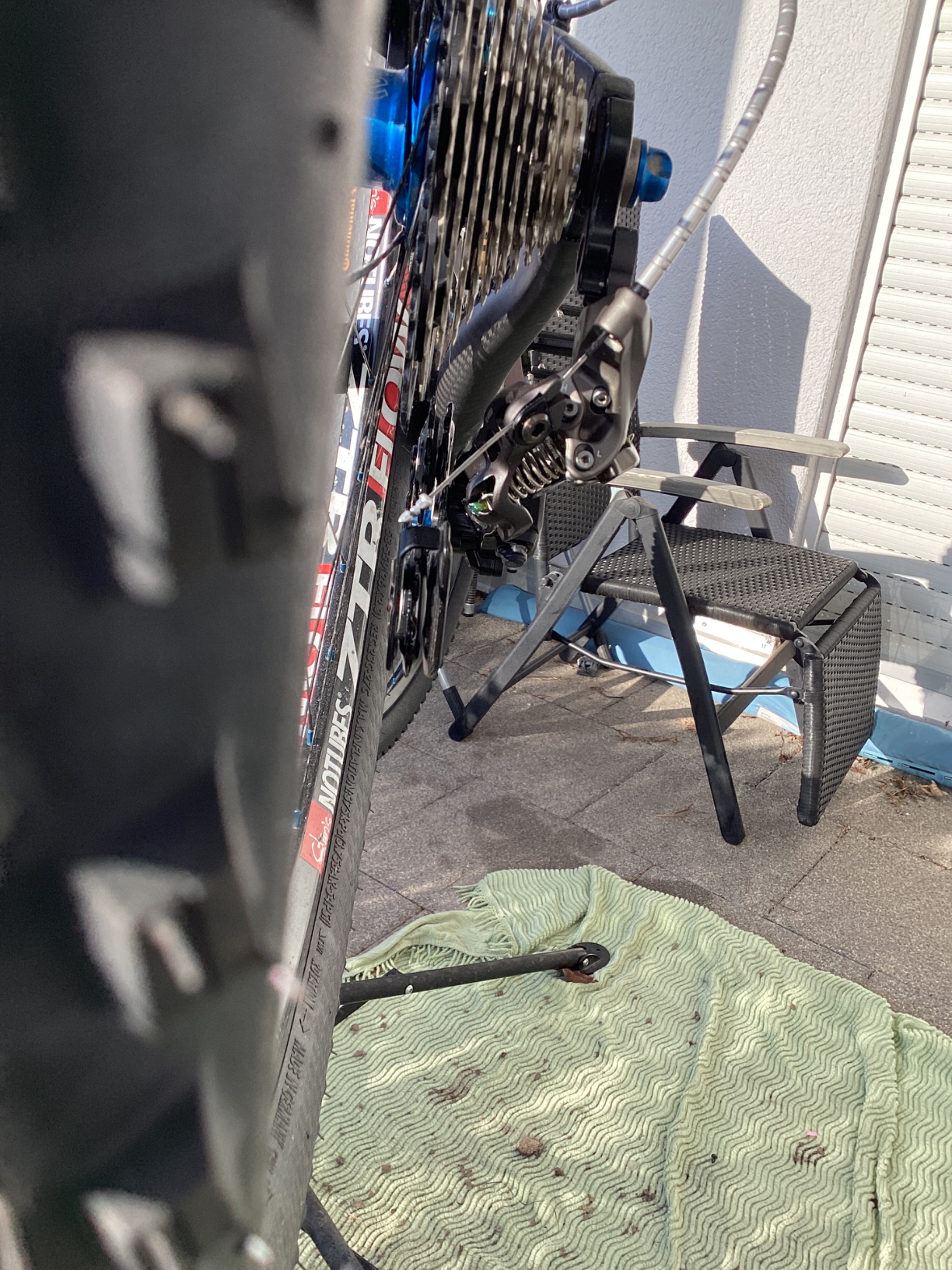

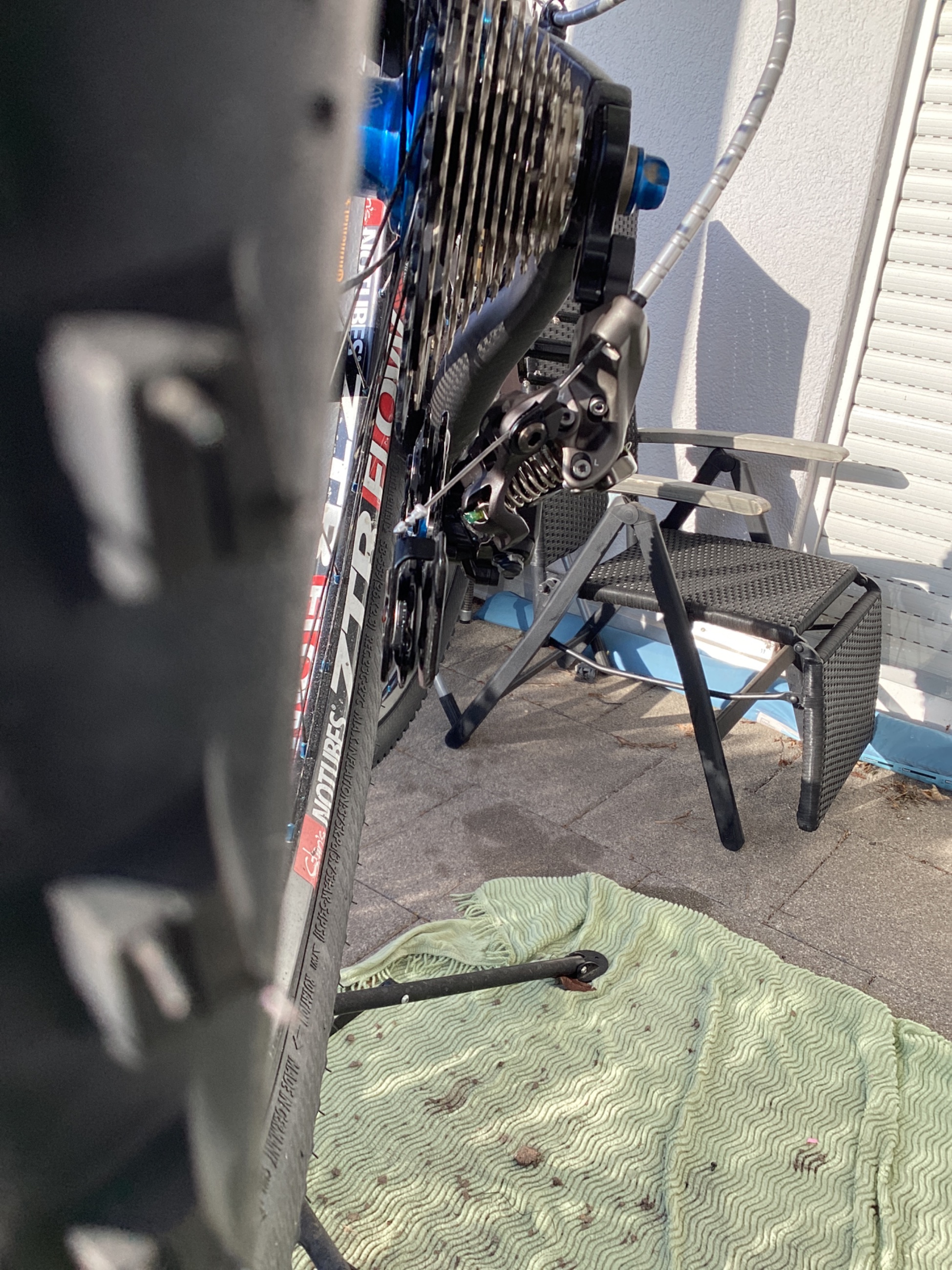

Habe Fotos angefügt - was mache ich falsch?
Auf den Fotos ist der Schalthebel auf das größte Ritzel gestellt.
Danke und Gruß
Bubba



[prince67]

Das SW ist nagelneu und ungefahren, erste Montage.

Dann sieh dir bitte die Montageanleitung an. Das Schaltwerk ist falsch am Schaltauge montiert.
https://si.shimano.com/de/pdfs/dm/RD0004/DM-RD0004-09-GER.pdf



[fweik]

Lässt sich das Schaltwerk auch von Hand nicht weiter bewegen?
Bau das Hinterrad aus und mache ein Foto von der Rückseite, wo man den Ausleger sieht.



[Bubba.]

Dann sieh dir bitte die Montageanleitung an. Das Schaltwerk ist falsch am Schaltauge montiert.
https://si.shimano.com/de/pdfs/dm/RD0004/DM-RD0004-09-GER.pdf

Was meinst Du genau, das falsch ist? Direktmontage ohne dieses zwischenteil ist es nicht.



[prince67]

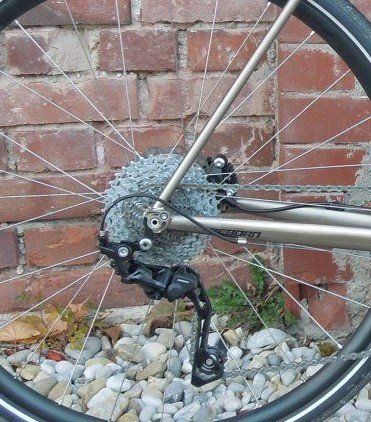

Sieh dir die Lage des Auslegers an.
Der sollte nach hinten zeigen und nicht nach unten.



[fweik]

Was meinst Du genau, das falsch ist? Direktmontage ohne dieses zwischenteil ist es nicht.

Das Zwischenteil liegt falsch am Anschlag vom Schaltauge an! Deshalb wollte ich ein Bild von der Rückseite. Das Teil sollte weitgehend waagrecht stehen.



[kuka.berlin]

Abgesehen von den bisher gebrachten Hinweis:

Ist der Schaltzug am Schaltwerk evtl. Festgeschraubt worden, als der Schalthebel evtl. nicht im höchsten gang war, sondern schon 2-3 Gänge runter geschaltet waren?
Schalte mal auf das kleinste Ritzel (und weiter am Hebel) und schaue ob der Schaltzug noch genug Spannung hat.

Gruß Jan



[Bubba.]

Ich schaue mir das morgen noch mal an. Irgendwas ist noch schief.
