Truvativ Hammerschmidt

[Der_Graue]

Und trotzdem gibt es die Bolzen (und Stirnräder) nicht einzeln zu kaufen, schade



[maxim-DD]

Und trotzdem gibt es die Bolzen (und Stirnräder) nicht einzeln zu kaufen, schade

da ich auf arbeit keinen so schmalen einstechmeisel habe,
habe ich mich mal im netz umgeschaut, jemanden zu finden,
der das zu einem vernünftigen preis macht,
mein materialvorstellungen sind 1.2379 oder Ti Grade5
jedenfals nicht härter als die planetenräder,
nur so nebenbei, ein 25er ritzel passt in die hammerschmidt rein,
ohne andere teile umzubauen,
nur v2a ist zu weich,
mfg ronny



[dukestah]

Ich bin hingegangen und habe einfach passende neue Bolzen gedreht.
Ging super mit meiner chinesischen Drehbank

die laufen bei mir immer noch



[Der_Graue]

die laufen bei mir immer noch

Na super, so was hört man doch gerne und das Material war nur S355



[maxim-DD]

baustahl,
die org. bolzen sind aber gehärteten metall,
nicht so hart wie das/die planetenrad,



[Der_Graue]

Hast du was gegen Feinkorn-Baustähle?
Das Material nicht zu hart, schön elastisch und anlassen kann man es auch.
Den Bolzen den ich dukestah gemacht habe, hält schon seit 2 Jahren
Und die Planetenräder sind sicherlich aus Guß



[maxim-DD]

Habe gerade ne Rückmeldung zur Fertigung der Bolzen bekommen,
Bekomme einen Satz ( 4 Stk. ) als Muster zugesandt,
Ein Satz ( 4 Stk. ) aus 1.2379 kostet dann €25,
Wer noch braucht, bitte via PN Anzahl mitteilen.
MfG Ronny



[Der_Graue]

Habe gerade ne Rückmeldung zur Fertigung der Bolzen bekommen,
Bekomme einen Satz ( 4 Stk. ) als Muster zugesandt,
Ein Satz ( 4 Stk. ) aus 1.2379 kostet dann €25,
Wer noch braucht, bitte via PN Anzahl mitteilen.
MfG Ronny

Guter Preis!
Aber wenn die wirklich durchgehärtet sind, wirst du nicht viel Spass damit haben.



[maxim-DD]

nein die sind "weich" aber härter als baustahl, in meinem Fall ist Baustahl, ST37 und ST52,

ich könnte mal einen bolzen und ein planetenrad mit auf arbeit nehmen und prüfen wie hart die sind,



[Der_Graue]

nein die sind "weich" aber härter als baustahl, in meinem Fall ist Baustahl, ST37 und ST52,

ich könnte mal einen bolzen und ein planetenrad mit auf arbeit nehmen und prüfen wie hart die sind,

Ja, mach das mal, würde mich interessieren wie hart die Bolzen sind.



[maxim-DD]

Amtliches Endergebnis:

Bolzen: HRC 49+-2
Planetenrad: HRC54+-2

etwas hart sind sie schon



[Der_Graue]

Ich weiß es gehört hier nicht hin, aber da etliche von
euch schon nach einem Tretlager ausschau gehalten haben,
hier ein absolut günstiges Angebot:
https://www.ebay.de/itm/TRUVATIV-Ha...174379?hash=item4d6d2d692b:g:6AUAAOSw~o5aeBYN
25,91 €/ Stück inklusive Versand!



[maxim-DD]

so der erste satz bolzen ist heute eingetroffen,
werde ich morgen mal mit auf arbeit nehmen
und die bügelmessschraube drüber schauen lassen,
mit dem messschieber siehts schon gut aus.
ronny



[Der_Graue]

so der erste satz bolzen ist heute eingetroffen,
werde ich morgen mal mit auf arbeit nehmen
und die bügelmessschraube drüber schauen lassen,
mit dem messschieber siehts schon gut aus.
ronny

so der erste satz bolzen ist heute eingetroffen,
werde ich morgen mal mit auf arbeit nehmen
und die bügelmessschraube drüber schauen lassen,
mit dem messschieber siehts schon gut aus.
ronny

Siehst du die Möglichkeit auch die Planetenräder fertigen zulassen?
Denke, dass das die nächste Versorgungslücke bei der HammerSchmidt sein wird.



[maxim-DD]

Sollte nicht das Problem sein,
Grundform Drahterodieren
dann den Absatz rausfräsen,
Härten und Anlassen,
fertig.

Aber vorher erstmal schauen,
ob man die Zahnräder auch als Normteil bekommt.



[Der_Graue]

Sollte nicht das Problem sein,
Grundform Drahterodieren
dann den Absatz rausfräsen,
Härten und Anlassen,
fertig.

Aber vorher erstmal schauen,
ob man die Zahnräder auch als Normteil bekommt.

Schraube die Woche meine HS auseinander, mal schauen was die Zahnräder für ein Modul haben.
Denke aber, dass die Zahnräder zöllig sind (weil aus USA) und dafür einen Modulfräser zu bekommen
dürfte nicht so einfach sein.
Aber schaun wir erst mal...



[Der_Graue]

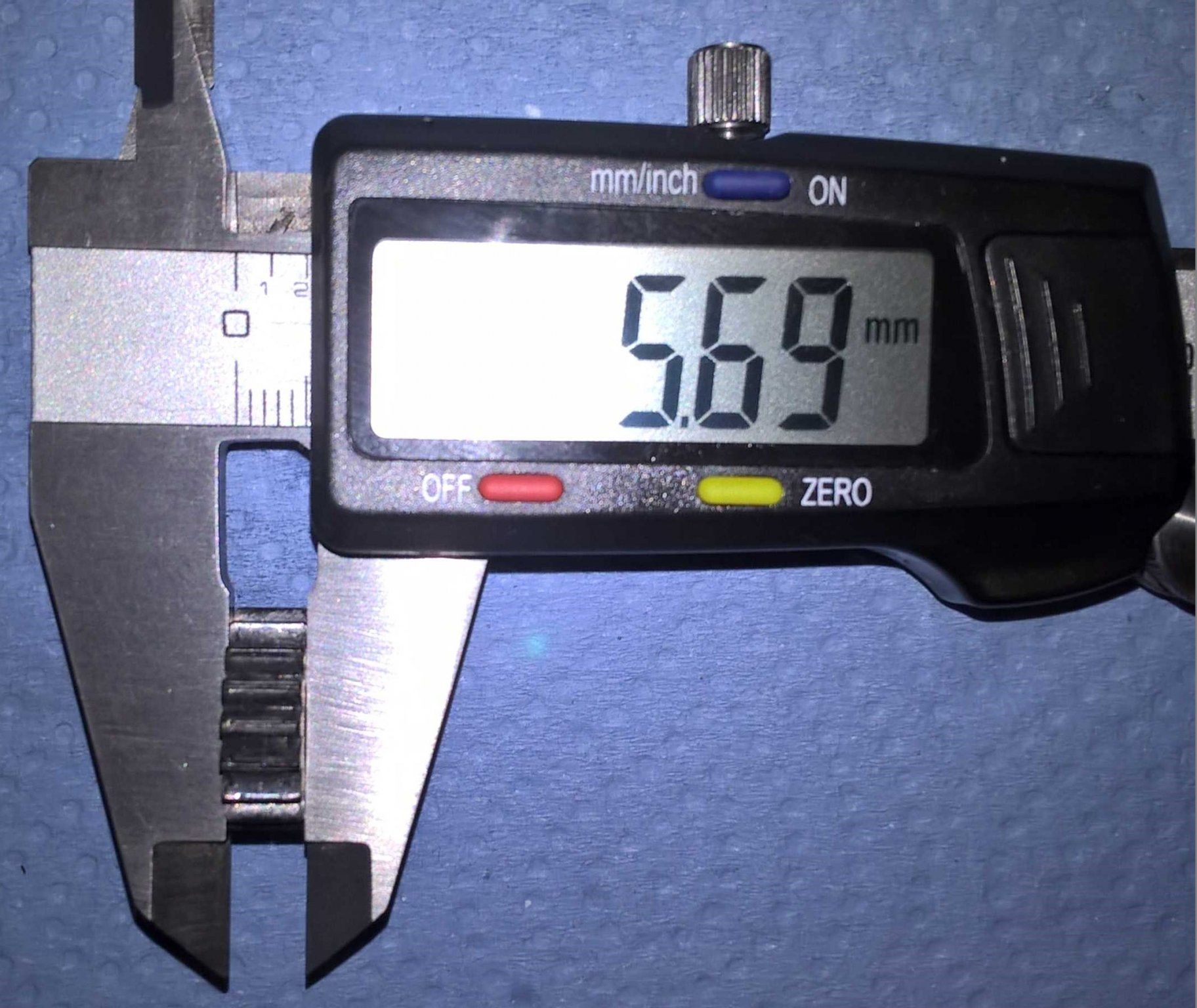

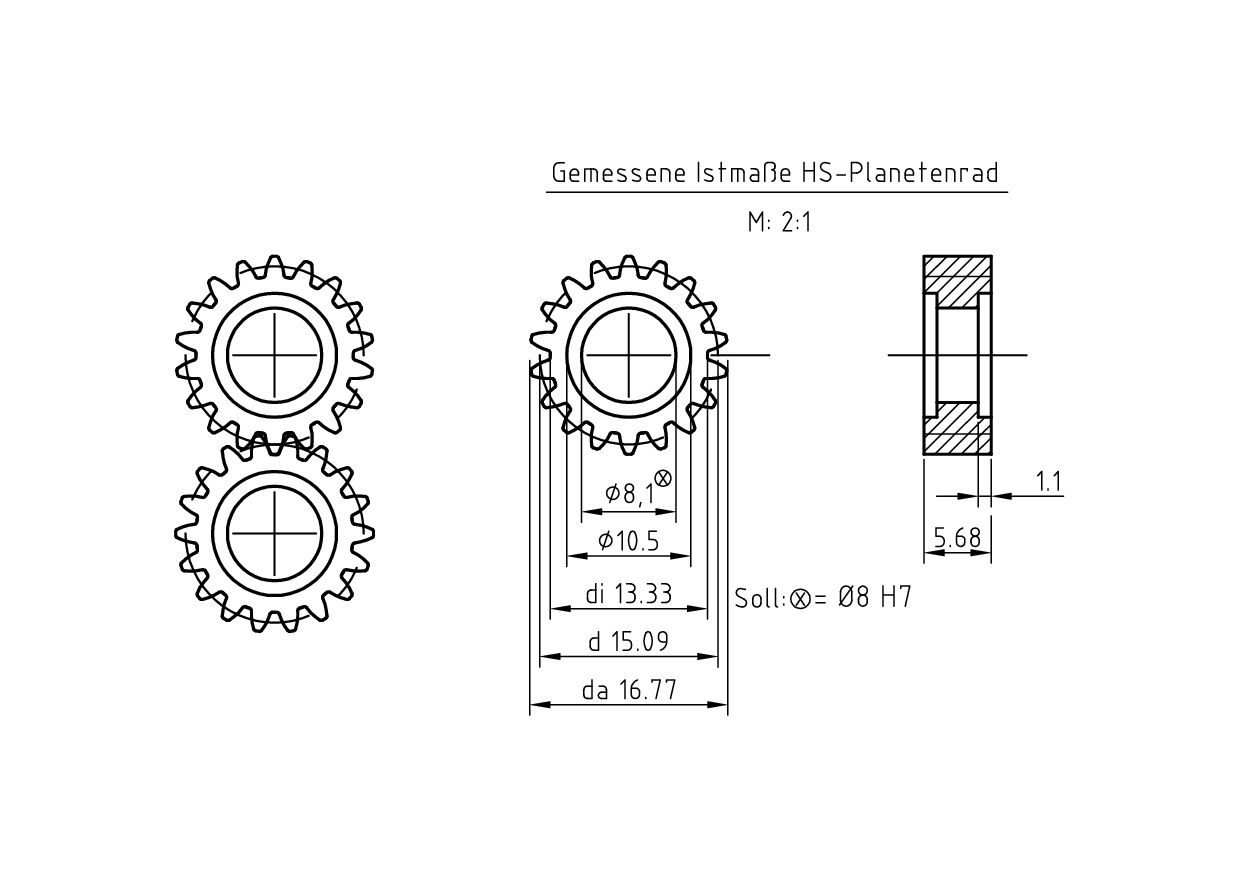

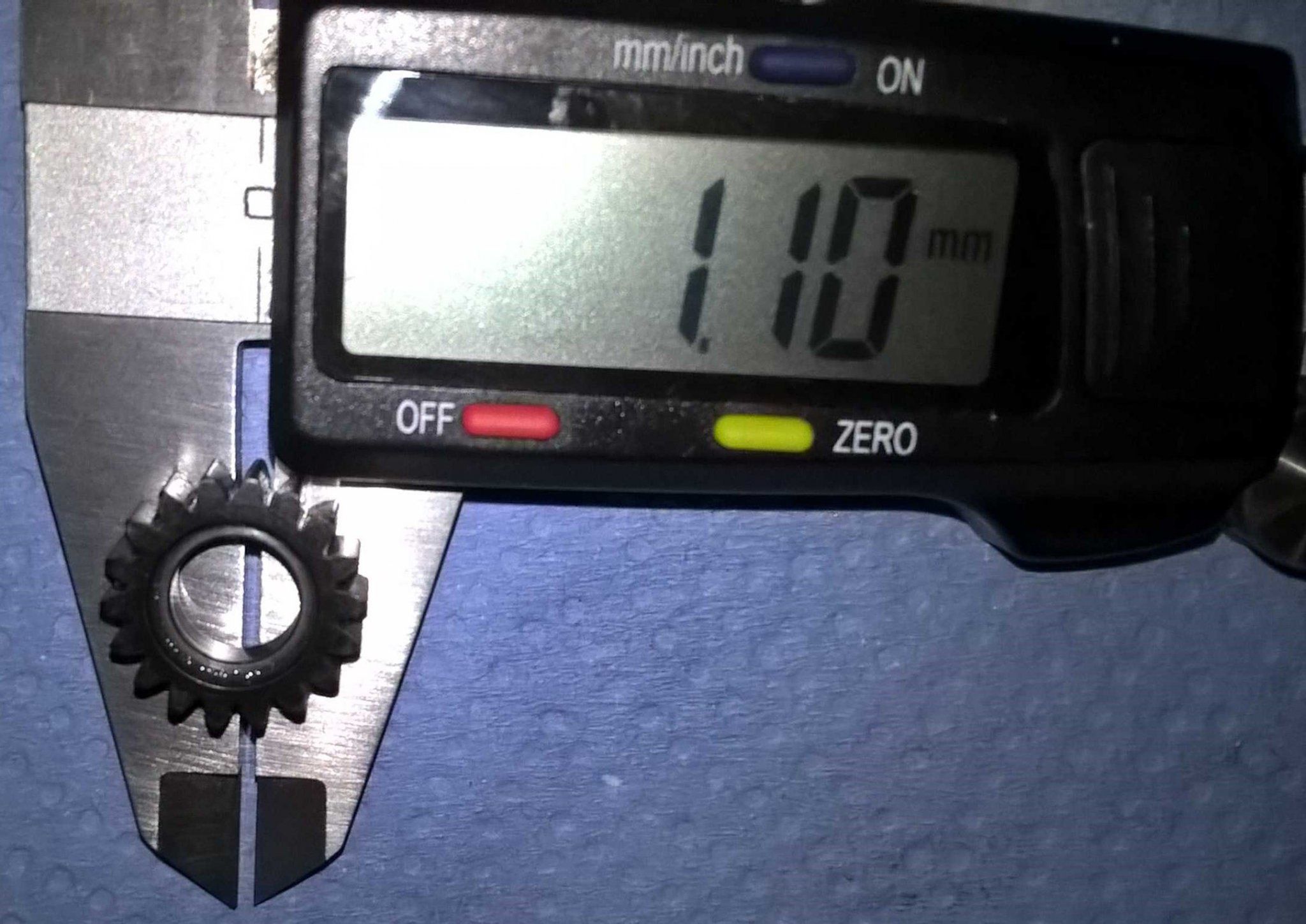

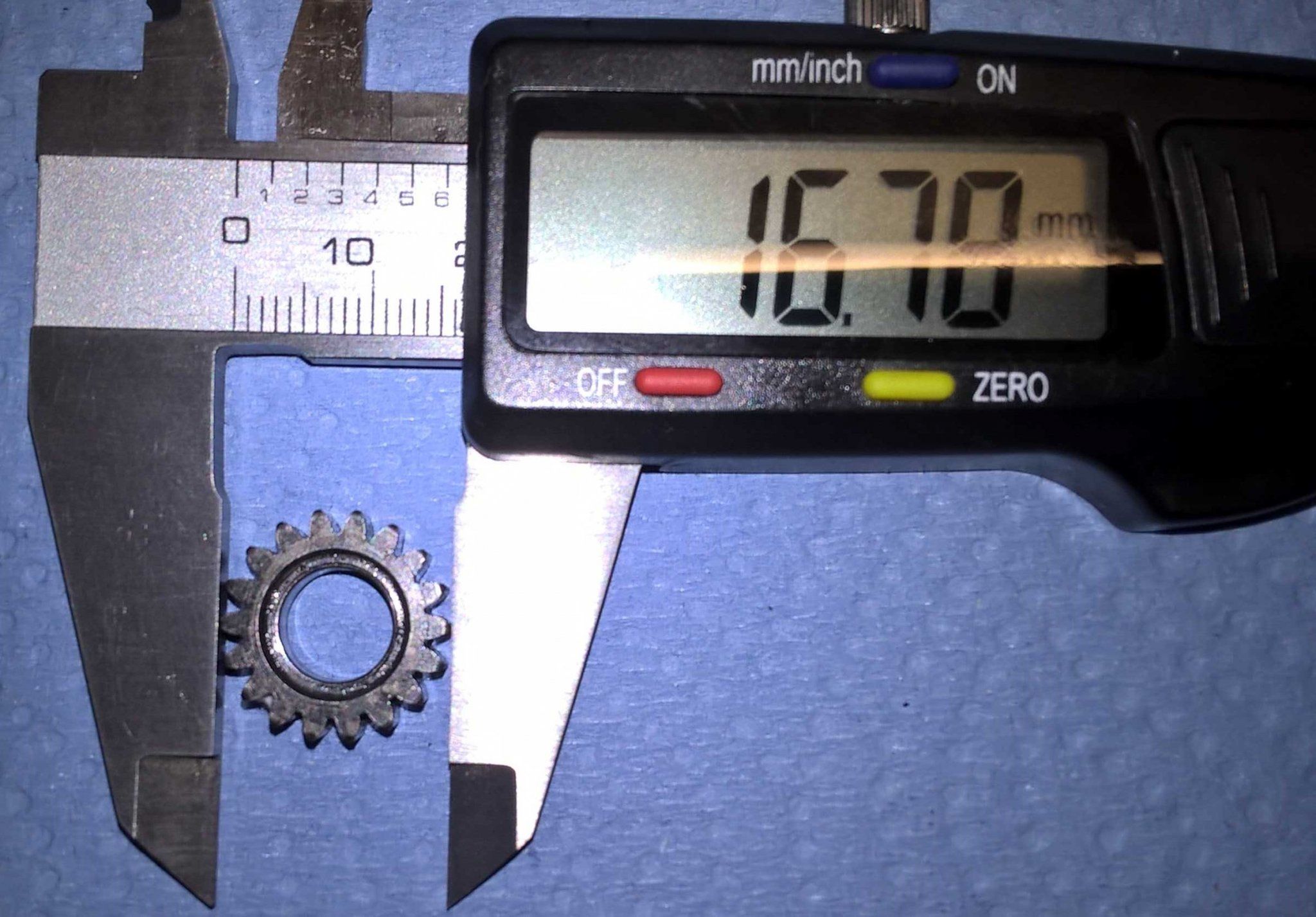

Gemessene Maße von dem HS-Planetenrad, siehe im Anhang

Wurde nach besten Wissen durchgeführt, aber ohne Gewähr



[Der_Graue]

Sollte nicht das Problem sein,
Grundform Drahterodieren
dann den Absatz rausfräsen,
Härten und Anlassen,
fertig.

Aber vorher erstmal schauen,
ob man die Zahnräder auch als Normteil bekommt.

Hast du mal geschaut ob du irgendwo solche Stirnräder bekommst?
Es ist schon schade,dass ich keine Möglichkeit mehr habe, die Stirnräder besser auszumessen.
Zum Fertigen benötigen wir das genaue Modul der Stirnräder und das kann man mit den Maßen schlecht bestimmen.
Wenn m= p/pi = d/z = 14,5/18 = 0,80 ist, weiß ich wirklich nicht wo man
die her bekommen sollte :-(
(Teilkreis d= 14,5 hab ich einfach mal angenommen, Zähnezahl z= 18 steht fest)
Hat sonst einer ne Idee wie man an die Planetenräder für die HS kommt?



[ArSt]

hatte ich letztens auf einer "uralt" pedalverpackung gesehen,
NC17 2Gear System,
http://www.aktiv-radfahren.de/test-technik/aktiv-radfahren-praesentiert-nc-172-shift-kurbelgetriebe
gab es die auch mal zu kaufen, hatte die nie irgendwo gesehen

Jupp, gab es. Das ist ein von NC-17 gelabeltes Schlumpf-Getriebe, heute Haberstock: http://www.haberstock-mobility.com/index.php/produkte.html
Grüße vom Armin.



[maxim-DD]

Hast du mal geschaut ob du irgendwo solche Stirnräder bekommst?
Es ist schon schade,dass ich keine Möglichkeit mehr habe, die Stirnräder besser auszumessen.
Zum Fertigen benötigen wir das genaue Modul der Stirnräder und das kann man mit den Maßen schlecht bestimmen.
Wenn m= p/pi = d/z = 14,5/18 = 0,80 ist, weiß ich wirklich nicht wo man
die her bekommen sollte :-(
(Teilkreis d= 14,5 hab ich einfach mal angenommen, Zähnezahl z= 18 steht fest)
Hat sonst einer ne Idee wie man an die Planetenräder für die HS kommt?

18 Zähne ist das ausschlaggebende Maß,
der Rest ergibt sich daraus, zumindest bei meinem Programm,
Werde diese Woche mal bei einem Rep.-Laden für Bohrmaschinen vorbei fahren, die haben in der Regel ja auch ein Planetengetriebe drin.



[Der_Graue]

18 Zähne ist das ausschlaggebende Maß,
der Rest ergibt sich daraus, zumindest bei meinem Programm,
Werde diese Woche mal bei einem Rep.-Laden für Bohrmaschinen vorbei fahren, die haben in der Regel ja auch ein Planetengetriebe drin.

@maxim-DD
Was sagt der Laden mit den Zahnrädern, haben die welche die wir gebrauchen können?



[Der_Graue]

Bedingt durch das starke Interesse an dem Thema, hier kurz noch
die Berechnung vom Planetenrad:

Soweit die graue Theorie



[maxim-DD]

@maxim-DD
Was sagt der Laden mit den Zahnrädern, haben die welche die wir gebrauchen können?

bin bisher noch nicht dazu gekommen, sorry



[Der_Graue]

bin bisher noch nicht dazu gekommen, sorry

Was macht die Kunst, gibt´s schon ein positives Ergebnis?



[manuelschafer]

hallo die cracks,
gibts unter euch einen Kontaktmann der es möglich macht eine HS komplett zu servicen mit ggf Austausch von
Verschleissteilen ?

VIELEN DANK im VORAUS
