Type 2 Gabel Information

[Levi Strauss]

Hallo,

ich denke diese legendäre Gabel hat einen eignen Thread verdient. Ich habe mal zusammengetragen wer alles diese Gabel baut bzw. baute. Wer mag darf gerne ergänzen oder korrigieren.
Zu den gezeigten Versionen kommen noch Disc Ausführungen von Willits und einige Varianten (Mountain+,Gravel und neuerdings Tange-Made-Versionen) von Steve Potts. Außerdem hat laut der Vintagemtbworkshop Website auch Mark Slate einen Rahmen mit eigener Type 2 Gabel gebaut - sieht aber fast 1:1 wie ein altes Potts aus ...
Ich hatte vor einigen Jahren bei Steve mal angefragt ob er Kronen einzeln verkaufe was er aber sehr höflich verneinte.

1. Charlie Cunningham: die Krone oben eher gerade auslaufend und unten am Ausfallende immer mit diesem flachen Abschluss.



[Levi Strauss]

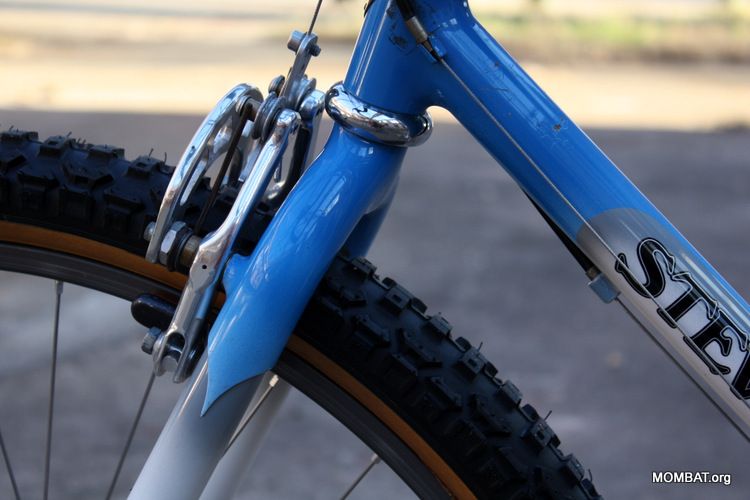

2. Steve Potts

oben so schön und unten noch schöner ...

es gab aber durchaus auch frühere Versionen die sich unterschieden



[Levi Strauss]

3. Ibis die wohl noch "Stückzahlen" gefertigt haben. Oben eher gerade unten eher Cunningham mit dem flachen Abschluss.



[Levi Strauss]

4. Willits
oben Potts und unten Cunningham mit flachem Abschluss.



[Stadtkind]

Ich nehme bitte eine Potts Type 2 Gabel im passenden Blauton zum Einpacken. Danke!
Auf Wiedersehen.



[Levi Strauss]

5. Otis Guy
finde ich persönlich sehr hübsch ! Unten wie Potts aber kürzer gehalten und oben sehr schön dünn gefeilt ähnlich einer fein gearbeiteten Muffe ...



[Levi Strauss]

Außerdem habe ich von Steve Rex schon eine gesehen ... finde aber das Foto im Netz nicht mehr und weiß auch nicht ob es sich um eine einmalige Sache handelt ...

Alles in Allem schöne Gabel zum mittlerweile leider astronomischen Preis

Viele Grüße
Mike



[mcada]

Klasse, Danke für den Thread und die Zusammenfassung



[manuelschafer]

Dann gab es noch die Cunningham_O_Potts Gabeln.. (mitunter auch als Type1,
ähnlich derer an frühen Breezern)

Sandy Haque hatte mal Bilder im FB von einer Tll Gabel die er über Tasschi dem "Slatischen" gegen ein Objekt der Begier... vertauscht hat - es war eine CC Krone mit Steves Ausfallenden, sonstigen Potts Details und kein Ibis Fabrikat.

Edit. Nachtrag,
Solche Gabeln gab es tatsächlich öfter als gedacht, da es einfach die ersten Modelle waren und Kronen damals noch bevor S.Potts und S.Nicol eingestiegen waren nur direkt von Charlie zu bekommen gab.



[Levi Strauss]

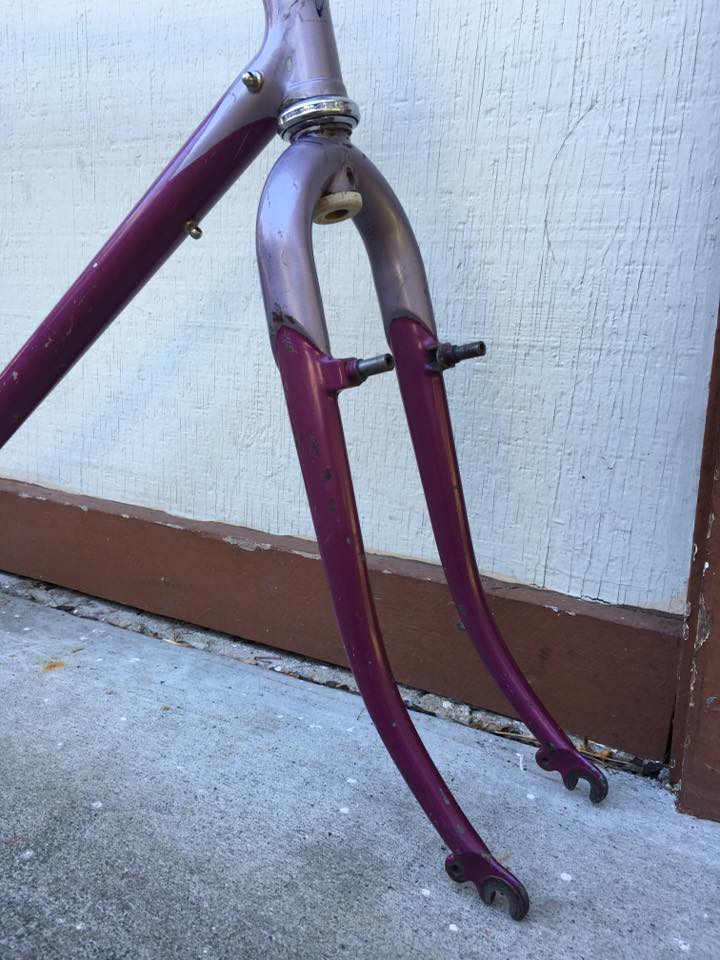

ok her mit den Fotos und ergänzend gab es vom Schöpfer der Type 2 ja noch die Type 1 Gabel mit gebogenen Gabelscheiden ...



[manuelschafer]

Potts Custom T2,
Potts made with wtb designed koski leg-tubing,..



[manuelschafer]

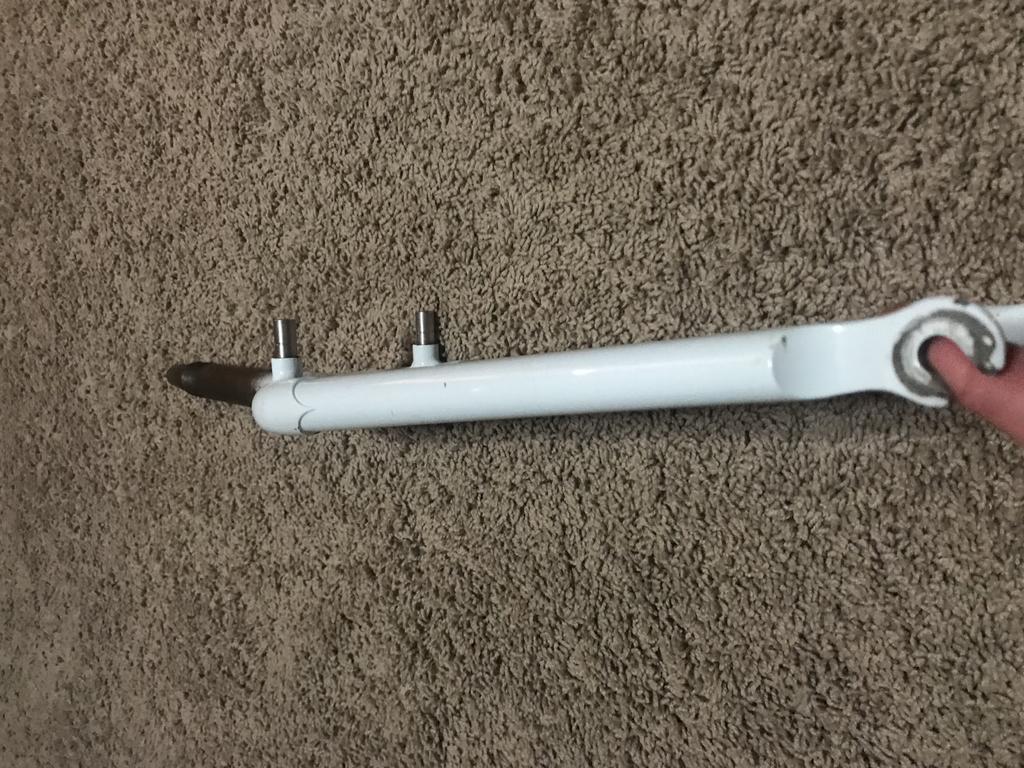

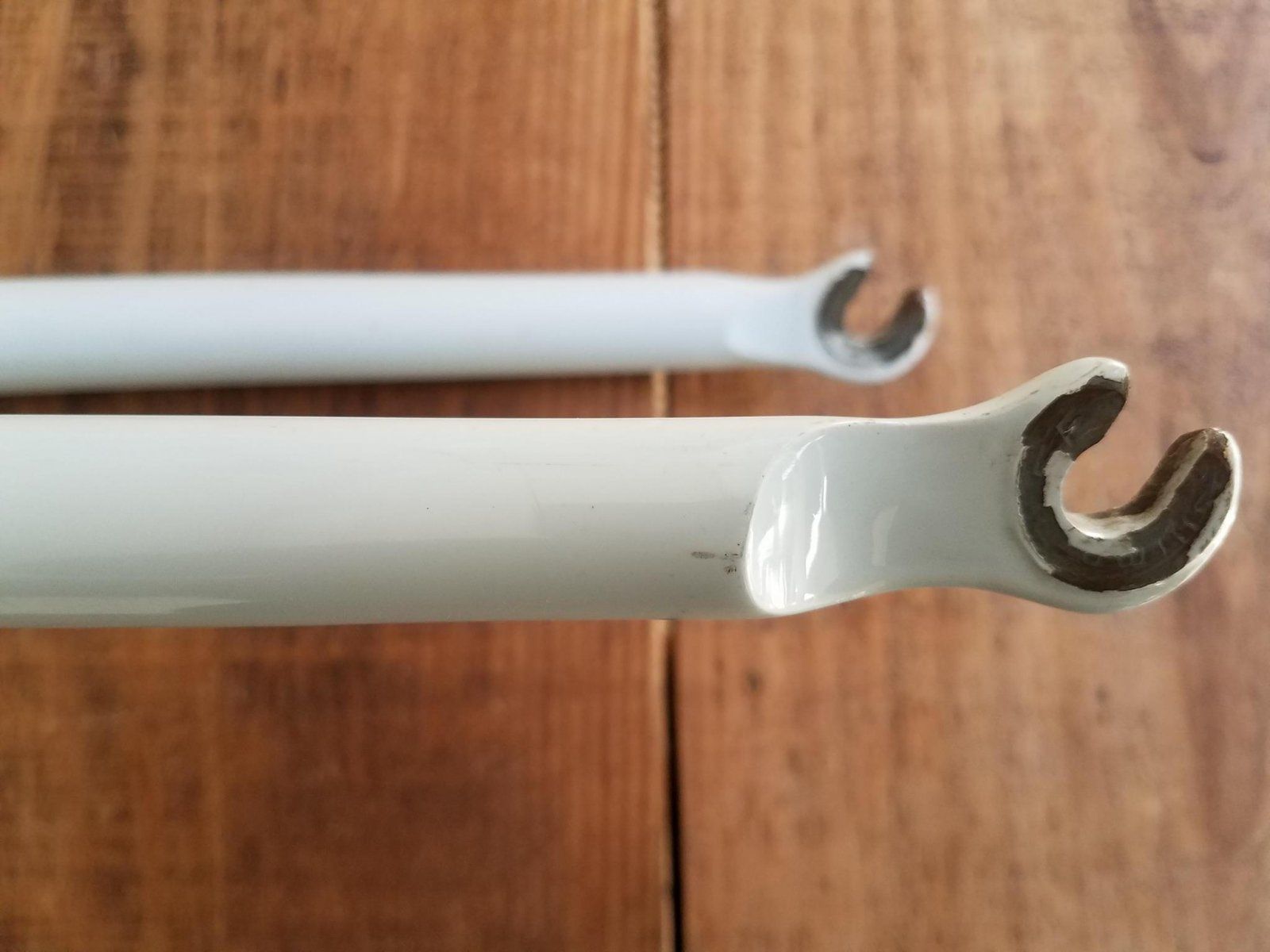

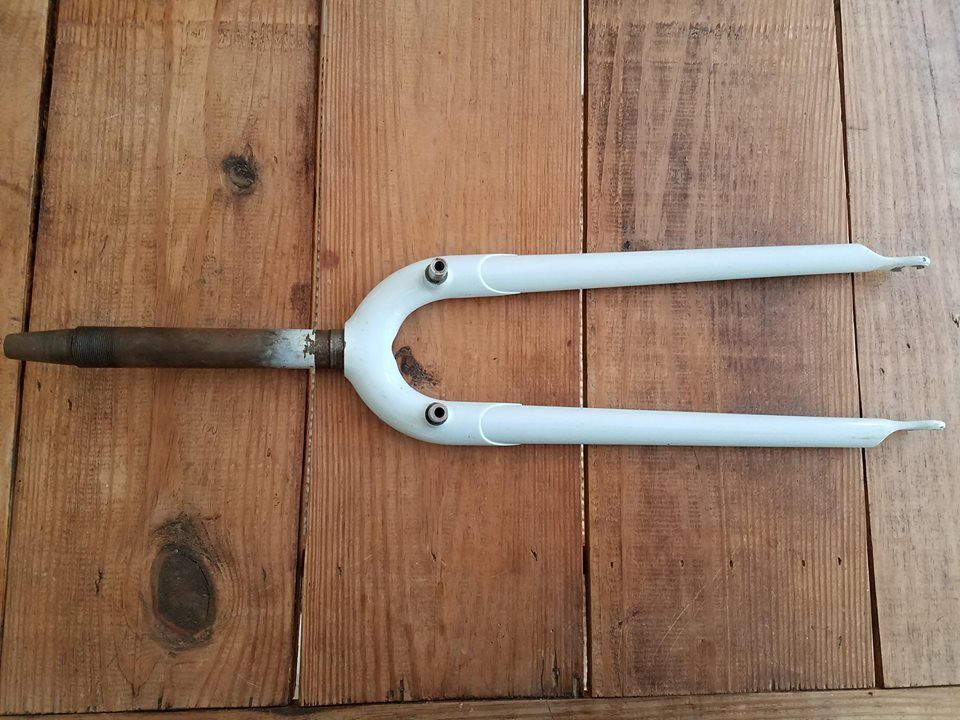

Koski Serien Dropouts mit t2 Krone und wtb/Koski Gabelscheiden, dennoch S.P. Einzelanfertigung laut Trek-rider



[manuelschafer]

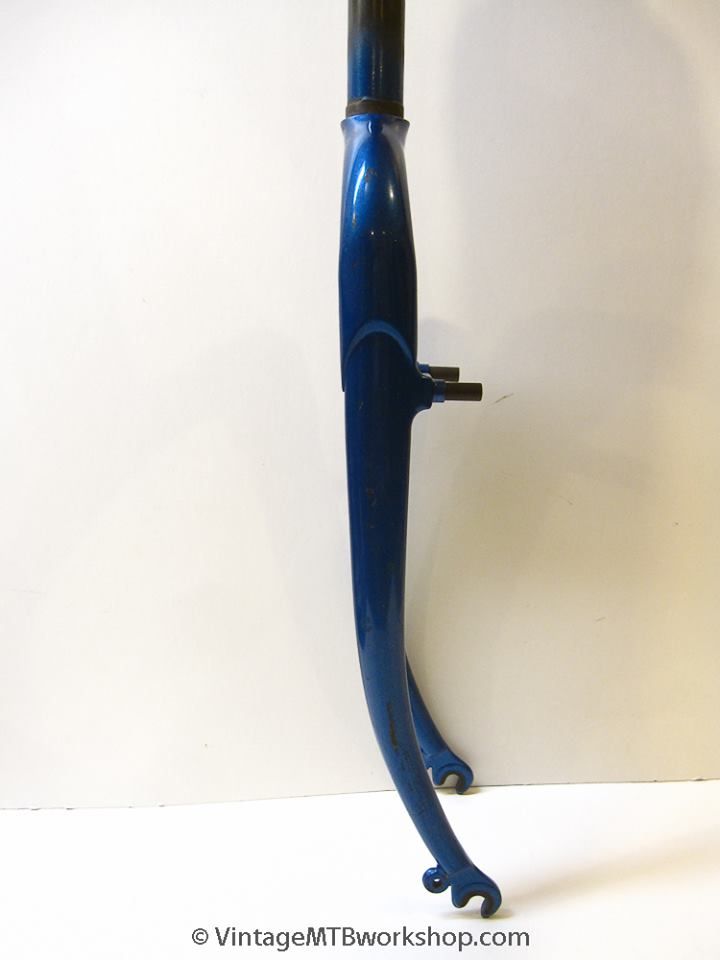

ok her mit den Fotos und ergänzend gab es vom Schöpfer der Type 2 ja noch die Type 1 Gabel mit gebogenen Gabelscheiden ...

Die verschiedenen Prototyp Segmentgabeln von CC und seine späteren Einzelanfertigungen waren alle auch einer besonderen Handschrift..



1. Prototyp Straight fork with max clearance and stable tubing for his powerful braking system
2. Gabel würde bei einem Diebstahl auf Rennradbremse umgerüsted
3.T1 Crown fully brazed
4. CC Einzelanfertigung ala Typ 3,5 (nur Gussets vorne)



[manuelschafer]

23. August 2018 ·

HAPPY BIRTHDAY CHARLIE CUNNINGHAM !!!
"Every time I build a Type II Fork , Charlie comes to mind. Charlie and I were partners for many years almost 40 years ago building bikes parts together and he developed the Type II Fork, one of the best rigid forks ever. Over the years it has been refined and I have made hundreds of them, and of course a lot of great memories of the projects we did together, the great rides and fun adventures we took all come to mind ! Thanks for the great friendship Charlie! "
Steve



[manuelschafer]

Nachtrag & Beweis, dass es die frühen Potts Forken mit CC Kronen & Campy Dropouts gab,.. Letzteres eben besonders gern bei Herrn C aus Marin F.F. (Die beiden hatten da so einen Deal mit Lackieren gegen Material...
Ersteres aber auch ganz einfach klar, wenn man berücksichtigt wie Charlie immer Leichtbau anvisiert hat und früh damit anfing seine zuerst minimalst gelöteten Kronen etwas später dann in Tig abzuschliessen..
Auch die Rollercam Studs sind hier typisch Potts aka Ausbildungsmeister Breeze/Ritchey. Bei Charles waren sie sehr reduziert, stets möglichst flach bauend gehalten.

Dropouts waren später meist von Shimano und gegen Ende hat sich das nochmal geändert mit Ausfallenden aus dem Hause Paragon mit 11/8 Zeitalter



[mauricer]

Steve Garro (Coconino) hat auch schon mal eine gebaut.



[Levi Strauss]

Foto wäre geil ... ich hab mich auch schonmal versucht ... scheitert halt an der Krone ...



[manuelschafer]

Foto wäre geil ... ich hab mich auch schonmal versucht ... scheitert halt an der Krone ...

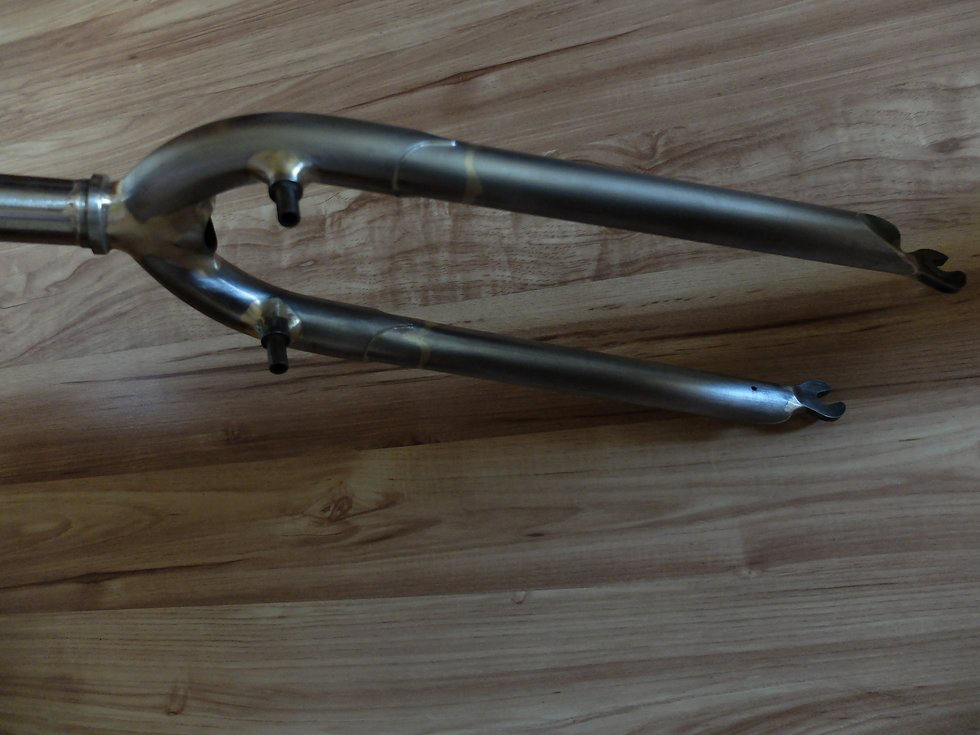

Anhang anzeigen 1339566

Georgs hatte auch so eine gotische Krone ,.. R2 crmo Biegung getempert ist halt schwer ranzukriegen
Hier mal das alte Ordersheet mit Muster Name (nein hat Mr woo öffentlich zur Verfügung gestellt)

Es gab schon mal Thread Versuche
https://www.mtb-news.de/forum/t/typ-ii-gabel.199908/https://www.mtb-news.de/forum/t/wtb-type-2-gabel.45995/



[manuelschafer]

@Levi Strauss ob nun t1 oder t3 zuerst war

edit zu Mombat:
Forks: Type III: unicrown type fork for lighter or less aggressive riders. Type I: 4130 cro-moly tubular crown to accept Reynolds oval curved blades. Type II: Suggested for racing, 4130 cro-moly tubular crown, large diameter, thin wall, internally butted blades.



[uno-speedo]

I'm not aware of any Type 'X' fork variation with a five-cent coin underneath the crown.



[manuelschafer]

type Rex
https://www.instagram.com/p/BXObP7Wle3R/



[Levi Strauss]

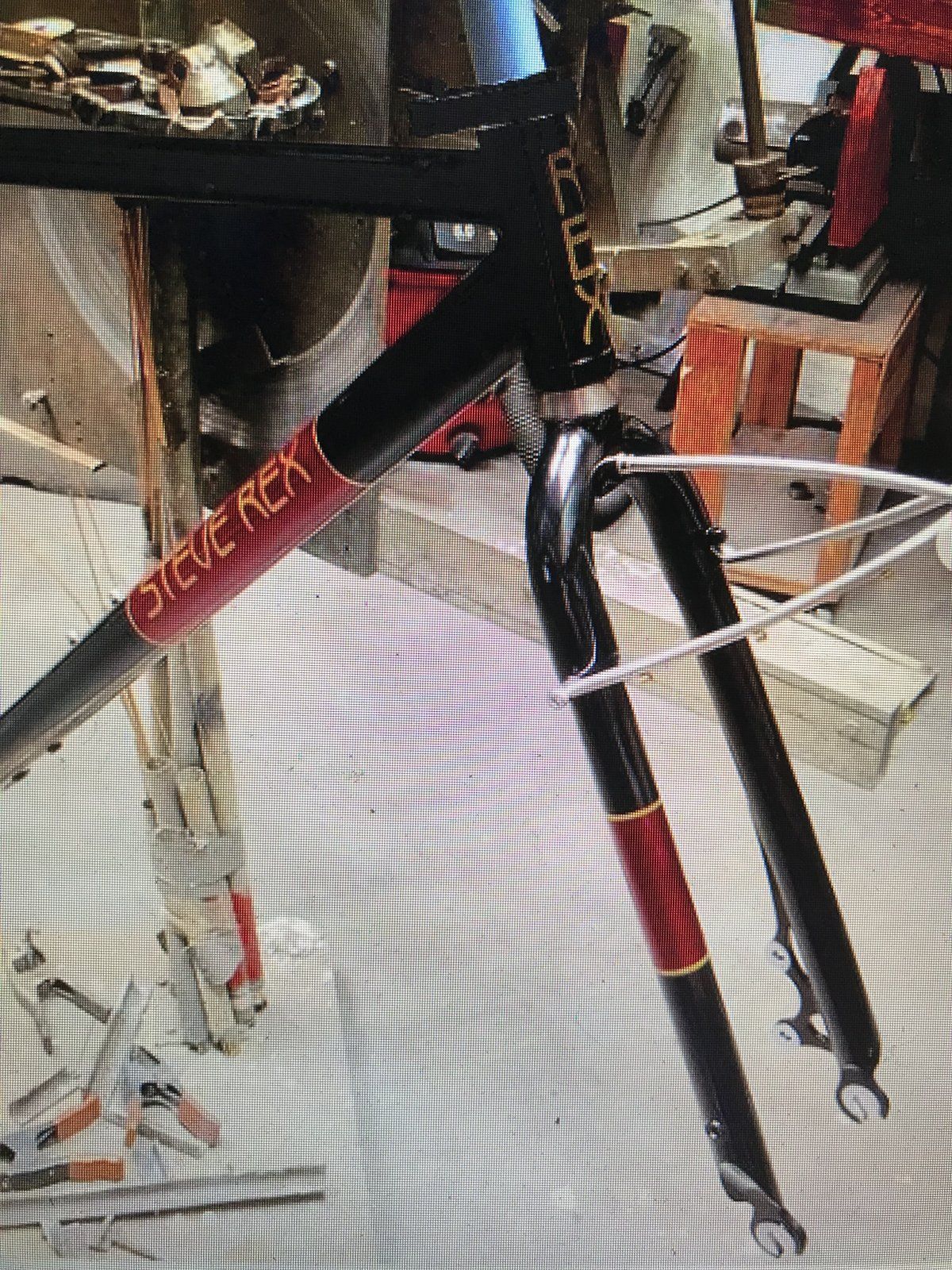

Ich häng die Rex mal als Screenshot an:



[manuelschafer]

I'm not aware of any Type 'X' fork variation with a five-cent coin underneath the crown.

Wer Münzen sammelt ok, Butter & Brot Variante hier Barplug oder Korken



[Levi Strauss]

ich hab bei meiner selbstgelöteten Gabel ein Stück Hartholz unten drin ... für den Notfall

witzigerweise habe ich irgendwann danach gelesen dass Steve das früher auch gemacht hat ...

keine Ahnung ob das was bringen würde bei einem Bruch aber ist so ne Kopfsache



[manuelschafer]

Um mal die Grenzen etwas verschwimmen zu lassen

CC mit curved oben, Unterscheidungsmerkmal =generous curvature,.... not as tight as S.P.
https://www.mtbr.com/threads/cunningham-10d.818865/https://www.mtbr.com/threads/cunningham-10d.818865/post-9780210
Potts mit gerade oben & gerade unten, könnte allerdings auch eine Charlie sein wogegen die massiv gelötete Krone spräche.. vielleicht hatte Steve auch einfach noch nicht sein scallop entwickelt
https://www.flickr.com/photos/46195580@N03/albums/72157625875091620https://www.flickr.com/photos/46195580@N03/5375472761/in/album-72157625875091620/
