Wie wird die RC4 compression zusammen gesetzt ? woran erkennt man defekte

[FreerideDD]

Hallo

Hat jemand eine Sprengzeichnung vom RC4 dämpfer ? bzw explizit von der compression ?

Wie wird sie zusammen gesetzt ? Wóran erkenne ich defekte teil, kann ueberhaupt etwas defekt gehen bei der compressioneinheit ?`



[RockyRider66]

Was meinst du Compressionseinheit?



[FreerideDD]

genau die



[reo-fahrer]

Mach mal Bilder, so wird das eher nix.



[on any sunday]

Auf Deutsch, Du meinst deine Druckstufe wäre defekt und willst den Dämpfer zerlegen. Je nach Dämpfungsart können die Shims verbiegen, Federn brechen, Nadeln ausschlagen etc..

Der gebräuchlichere Ausdruck ist Explosionzeichnung oder englisch drawing.

Nach deiner Frage zu urteilen, hast Du noch nie einen Dämpfer von innen gesehen, lass eine eventuelle Reperatur lieber bei den üblichen Spezialisten machen.



[FreerideDD]

@on any sunday

Ja ich meine die Druckstufe (english compression)

Ich weiss was ne explosionszeichnung ist.... Ich bin kein idiot mit zwei linken haenden ... Die Druckstufe ist schon ausgebaut ich will lediglich alles wieder zusammensetzen und will auch einfach wissen ob alle Scheiben shims etc PP da sind hab ihn zerlegt gekauft

Vielen Dank



[reo-fahrer]

naja, wie gesagt, ohne Bilder wird's schwierig. Hauptsache du hast den Kolben, die Schraube die das zusammenhält, die gelochte Scheibe, die den Ausfederanschlag darstellt und ein paar Shims, von denen einer mind. 22mm im Durchmesser haben muss. Alles weitere variiert je nach dem, wo der Dämpfer her kommt.

bzw. hast du schonmal nach Bildern von zerlegten RC4s im Netz gesucht als Vergleich?



[FreerideDD]

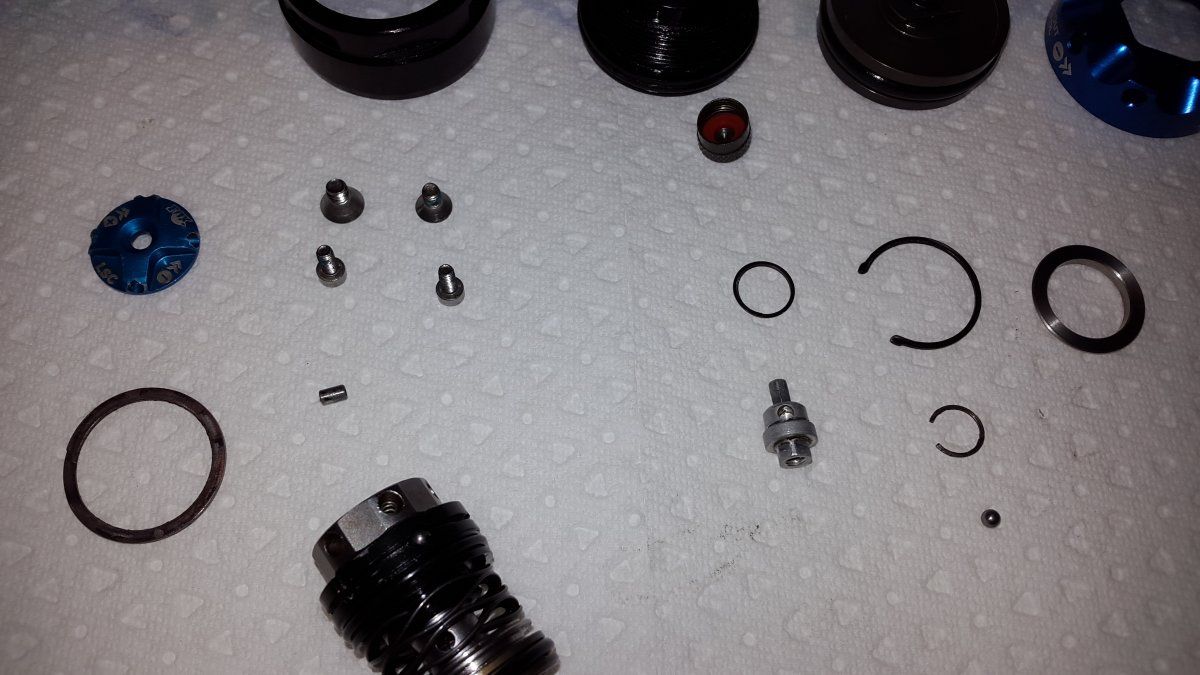

Hier ein paar bilder im anhang



[reo-fahrer]

da fehlt auf den ersten Blick die Nadel von der LSC-Verstellung. Das Teil, das an dem blauen Verstellknopf dranhängt. Ein Teil davon ist auf dem 3. Bild rechts zwar da, aber müsste noch die eigentliche Nadel sein, siehe auch hier



und ein Stift der Verdrehsicherung der Einheit fehlt, da kommen normalerweise zwei rein, auf dem Foto liegt aber nur einer rum.



[FreerideDD]

Ok
Weiss jemand ob man die teile nachbestellen kann ?



[Thiel]

Fox Deutschland anrufen.



[FreerideDD]

Ich schreibe denen mal eine email

Danke schon mal fuer die infos



[FreerideDD]

@reo-fahrer

hast du mal ein bild von der nadel ?



[RockyRider66]



[reo-fahrer]

Ne, Bilder davon hab ich keine. Hast du mal geschaut, ob die ggf. noch eingebaut ist? Also an der Unterseite mal den Bolzen rausdrehen, der den Kolben + Shims zusammenhält und dann schauen, ob da noch die Nadel sichtbar ist?



[FreerideDD]

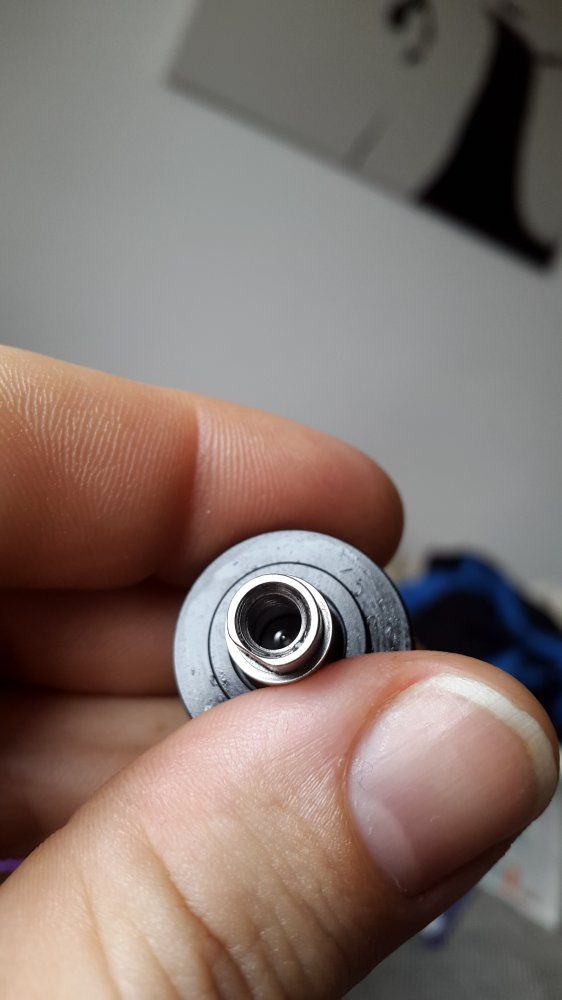

Ist die abgebrochen ? glaube die ist doch noch da



[RockyRider66]

Ich hab noch keinen RC4 zerlegt.
Aber die Nadel scheint noch da drin zu stecken.
Gedreht wird sie wohl über das 6-Kant Teil welches du nach hast.

Kannst du in dem Loch nich mal mit einem Inbus drehen?



[FreerideDD]

japp und der rest der nadel steckt unten in der schraube

also ist sie gebrochen

da weiss ich auch gleich was defekt ist XD



[reo-fahrer]

Klassischer Anfängerfehler: die LSC komplett auf + drehen, dann den Bolzen mit ordentlich Kraft festdrehen



[FreerideDD]

dann hat den jemand falsch zusammen gebaut der war naemlich zum service bei einer renomierten firma und wurde als irreparabel zurueck geschickt bzw mit einem horenden kostenvoranschlag



[reo-fahrer]

naja, kann schon sein das den zuerst jemand selber offen hatte, nicht mehr weiter kam und ihn dann eingeschickt hat. Und je nachdem, was da getauscht werden sollte kann das schon mal etwas Geld kosten



[FreerideDD]

im endeffekt braeucht ich nur die bloede nadel und den kleinen stift ... verdammt

hat jemand ne compression abzugeben ?



[RockyRider66]

nimm doch einfach mal einen Telefonhörer in die Hand und ruf bei Fox an.
Zudem hast du das Teil ja schon im BikeMarket zum Verkauf angeboten?



[FreerideDD]

Jopp vielleicht hilft es jemanden

Ich weiss nun von etlichen das Fox keine Ersatzteile raus gibt an normalos



[RockyRider66]

na dann bleib mal in dem Glauben...
