91er Corratec - Cable X

[Diesy]

Der leichteren Auffindbarkeit hab ich mal den Thread-Namen geändert.



Wer hat ein paar Info´s oder gar Erfahrugsberichte für mich?
Leider find ich im Netz wenig, besser gesagt überhaupt nichts,
über das Slingshot ähliche Corratec-Cable X
Wurde hier mal kurz vorgestellt
https://www.mtb-news.de/news/bikema...n-fotos&utm_medium=backlink&utm_campaign=news



[oppaunke]

Thema 'Breezer Kite Frame Replica'

23. November 2024

Hallo liebe Leute!

Nun habe ich ja lange keinen Aufbau betrieben, im Gegenteil habe ich Tabularasa gemacht und viele Sachen verkauft. Auf der einen Seite ging es mir ähnlich wie @AgentKlein Emil, der mir auf den Klassikertagen sagte es "öde ihn irgendwie an". Ich konnte schon nachvollziehen, was er meinte. Zumal es total befreiend ist Sachen loszuwerden. Zum anderen habe ich mir nach über einem Jahr Suche einen jahrzehnte alten Traum erfüllt mit unserem neuen Familienmitgleid "George".

Kurz: Ich hatte meine Sammlung stark reduziert und auf die wesentlichen, mir...

• useless
• Antworten: 129
• Forum: Classic Bikes

•
•
•



[joglo]

Hey, jetzt ist ja "die Katze aus dem Sack", oder besser "der Adler gelandet" um die (bestimmt mittlerweile alle als Boomer- abgetanen) Sprichwörter heute morgen etwas überzustrapazieren.
Was ich eigentlich schreiben wollte, Glückwunsch zur Neuerwerbung und dem echt seltenen und interessanten Bike!

Bitte mach doch hier gleich einen Aufbau und Doku Thread draus, gerade weil es bislang nur wenige Infos dazu gibt. Ich hab noch ein paar Kleinigkeiten.

Ne passende Gabel aufzutreiben wird wohl die größte Aufgabe. Die Star Fork gabs zwar 1991 schon, aber zumindest meiner Meinung passt das nicht wirklich zu dem Bike und wurde wahrscheinlich auch nicht von IKO verkauft oder montiert.



[joglo]

Also, dann hier eben erst mal ein paar Infos bzw. Dokumentation zum Cabel X von Corratec aus meinen Archiv:

So war das Bike im 1991er Katalog

und ein Bericht aus der Presse, von der bike, bei der Vorstellung auf der IFMA in Köln Ende 1990

und hier ein Bild von der gleichen Messepräsentation aus einem spanischen Buyers Guide von 1991, man kann schön die Gabel mit der toll eckigen/klotzigen Krone und den Carbon-Scheiden erkennen:

Sehr "Impresionante"

Es gab möglicherweise noch eine 1992er Version, zumindest Fotos, in den offiziellen Katalog von Corratec bzw. IKO Katalog den ich rumliegen habe hat es das blaue Bike aber nicht dann mehr geschafft.
Erkennbar ist aber, dass die Carbon-Gabel durch eine Alu-Version ersetzt, und auch schon der 1992 neu dazukommende Bow-Bar montiert worden ist. Zudem gibt's dann hinten Cantis statt U-Brake:



[BikingDevil]

merkwürdiger Spacer unter dem Steuerrohr auf den ersten Bildern... als müsse eine Federgabelgeo ausgeglichen werden.



[Haddock1]

Die Gabel ist ja mal schräg, hat 's die wirklich in Serie gegeben ?



[Diesy]

Sorry heute war die Zeit mangelware bei mir.

Zur Vorgeschicht zu diesem Corratec Cable X
Auf der Suche nach einem kleinen Corratec Bow Rahmen für meine Frau, hab ich KA durchforstet
und bin über diese Verkaufsanzeige gestolpert.

Liebhaber Stück! Damen Corratec Mountainbike​

https://www.kleinanzeigen.de/s-anze...men-corratec-mountainbike/3415836860-217-8618

Kurzerhand Kontakt mit der Verkäuferin aufgenommen und einen Besichtigungstermin klargemacht.
Die Verkäuferin hat das Corratec 91/92 in Freiburg gekauft.
Leider wußte Sie nicht mehr wie Radlladen hieß.
Hat sich das Cable X mit damals optionale erhältliche Marzocchi Star Fork bestelt.
Später die Magura Race Line eingauen lassen, plus Grip Shift Schalter.
War regelmässig mit dem Corratec unterwegs und Sie hat es geliebt (OT)
Bis Sie vor Jahren an Parkinson erkrankte und heute nicht mehr in der Lage ist ein Zweirad zufahren.
Es wurde sich ein Behindertengerechtes Dreirad angeschaft, mit dem sie heute noch in Bad Krozingen unterwegs ist.

Im 1991er Katalog den ich in der zwischenzeit auch gefunden hatte, sieht man am Hauptrohr zwei Zuganschläge für die serienmässig Shimano XT-Ubrake. Auf den Verkaufsbildern schwer zu erkennen.
Dafür zwei Sockel den Flaschenhalter.
Meine große Sorge, das der nette Fahrrad-Dantler von nebenan, mit der Flex doch am werk war.
So nach dem Motto: Da soll doch ne neongelbe Magura dran"!
Vor Ort stellte sich raus das die Sockel serienmässig angebracht wurden, mit Durchbohrung für den hinteren Bremszug

Die Tage werd ich das Cable X einmal komplett auseinander nehmen, und die Marzocchi Gabel mit Luft befüllen ob sie die Luft hält. Die frühen Zocchi-Gabeln waren rechte Diva´s ohne Wartung!
Für den Fall der Fälle hab ich mir schonmal was parat gelegt
https://public-repository.org/marzocchi/1990_StarFork_-_Forcella_MTB_Instructions_&_Maintenance.pdf

Mittelgroße Sorgen macht mir die hintere Seilaufhängung.
Seilspannung ist noch vorhanden, aber ein nachjustieren auf der Antriebsseite erstmal nicht.

...Fortsetzung folgt!



[Diesy]

Jetzt nach Sichtung der Bilder von @joglo
sieht man am blauen Cable X die Sockel für den Fl.-Halter und die Seilspanner haben sie geändert
Die Carbon Sattelstütze samt Sattel wurde auch getauscht



[caquephogl]

Du könntest die Schraube vielleicht mit einer passend abgelängten Gewindehülse retten, die am oberen Teil der abgebrochenen Schraube bündig mit dem Sechskant abschließt und am unteren Ende vielleicht noch zwei Gewindegänge frei lässt dann kannst du wieder nachspannen.



[oppaunke]

Such mal nach Seilzugeinsteller/bowdenzugeinsteller/Gaszug-Einstellschraube etc.
Ich denke da wirst du im Mopedbereich was passendes finden.
Die haben ja auch Normteile verwendet.
Gruß,
Oppa



[Spezi66]

https://www.amazon.de/Universal-Fah...abel-Fahrrad-Bergstraßenfahrrad/dp/B0D4YTVYF7



[joglo]

Du könntest recht haben

Cable X mit damals optionale erhältliche Marzocchi Star Fork bestellt.

Ich habe eben noch ein Bild eines vor längerem mal kurz angebotenen Cabel X in Berlin auf dem PC gefunden.
Das hatte auch die Star Fork

leider nicht mehr den Sattel, aber auch Iko Carbon Lenker und Barends.
Übrigens auch schon die höhergelegten Flaschenhalter-Ösen mit der Zugführung.

Trotzdem würde ich mir an Deiner Stelle überlegen zumindest mittel- langfristig nicht besser ne Starrgabel zu verwenden? Entweder irgendwas Switchblade-mäßiges wie die im 92er Modell?
Aber auch ne schön geschwungene könnte passen, bzw. sieht zumindest beim Kite (und im Brown) bzw. bei der Replika von @useless doch auch schön aus.

Allerdings habe ich keine Ahnung wie sich das Cabel X fährt, ob die spezielle Bauweise verwindungssteifer oder komfortabler verglichen zu den üblichen Stahl oder Alu-Bikes ähnlicher Zeit ist? Ich hoffe hier im Thread bald mal wirkliche Erfahrungen lesen zu können...
Vielleicht passt ja die Federgabel prima dazu.
Optisch war meiner Meinung im Vgl. zur Starfork die Corratec Switchblade mit den Carbon-Rohren natürlich viel geiler, aber nicht ohne Grund wird Corratec die so schnell wieder ersetzt haben. Es kann sein, dass die einfach ne Fehlkonstruktion war?



[yo_felix]

Wat ein Einhorn, Glückwunsch Martin! Ist wohl das einzige Corratec, das ich echt toll finde. Bin gespannt, was Du draus machst.

Die Federgabel würd´ ich allerdings auch direkt rauswerfen, find ich irgendwie unwürdig? Ne gerade Stahlgabel würde vielleicht passen, oder als Reminiszenz an die Iko Carbon was Switchblade artiges, wie @joglo vorschlägt? Ist das Rad denn für 1" oder 1 1/8" Gabeln?



[Diesy]

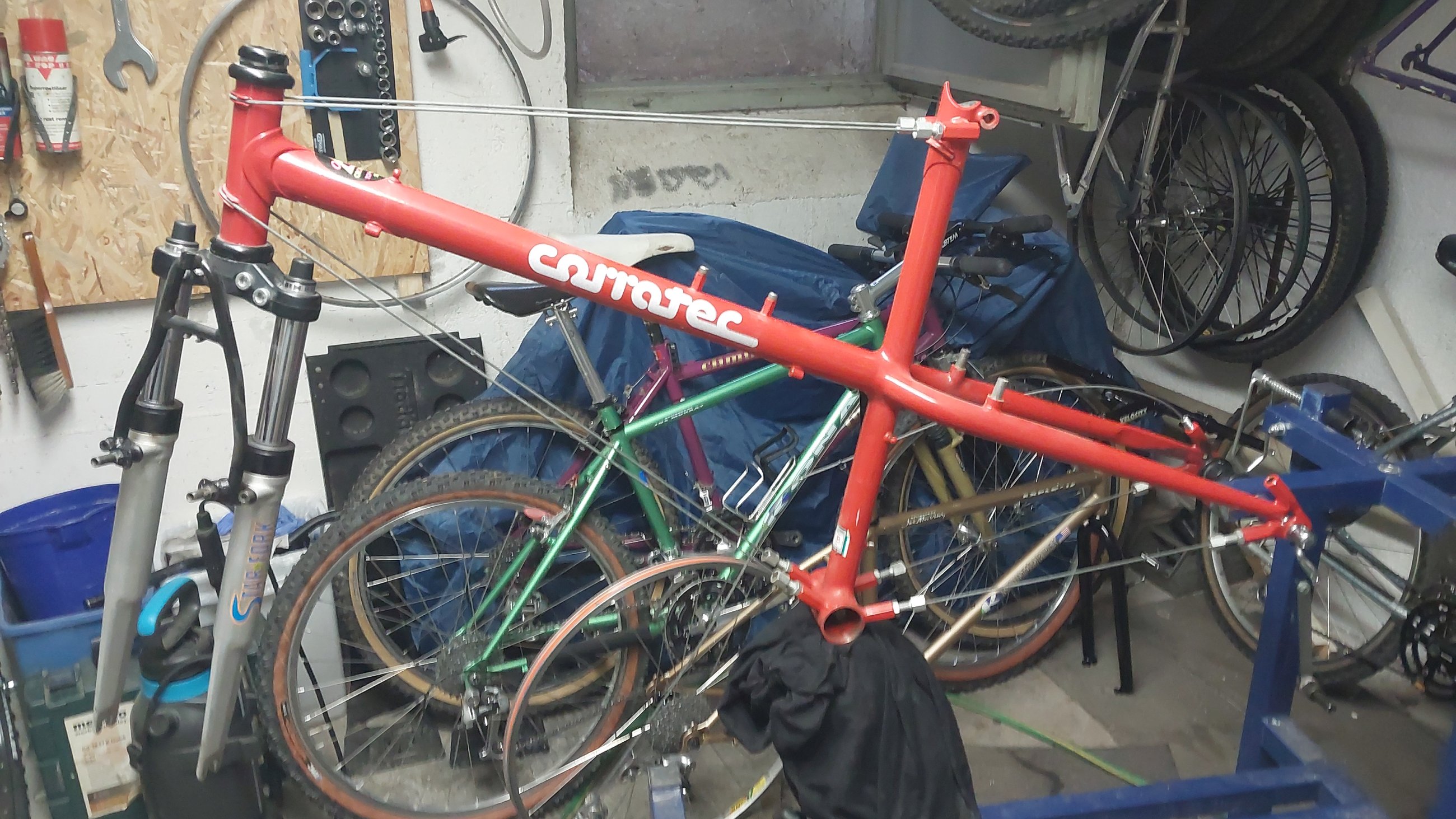

Am Vormittag war zerlegen angesagt!

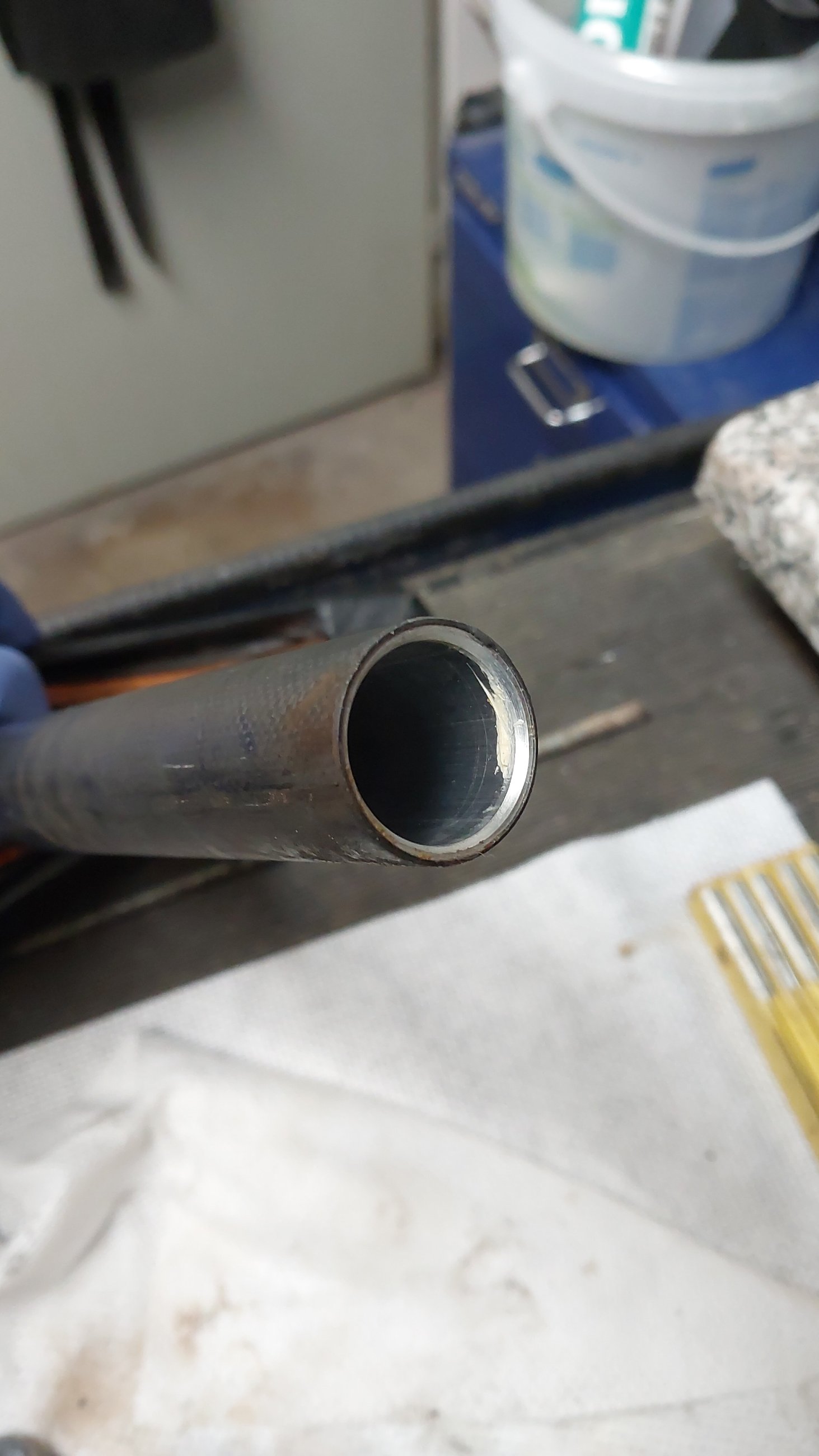

Carbonstütze mit 26,0mm Durchmesser und 19,2cm länge, seltsames Mass.
Die Stütze sieht nicht so aus als wäre sie abgelängt worden.

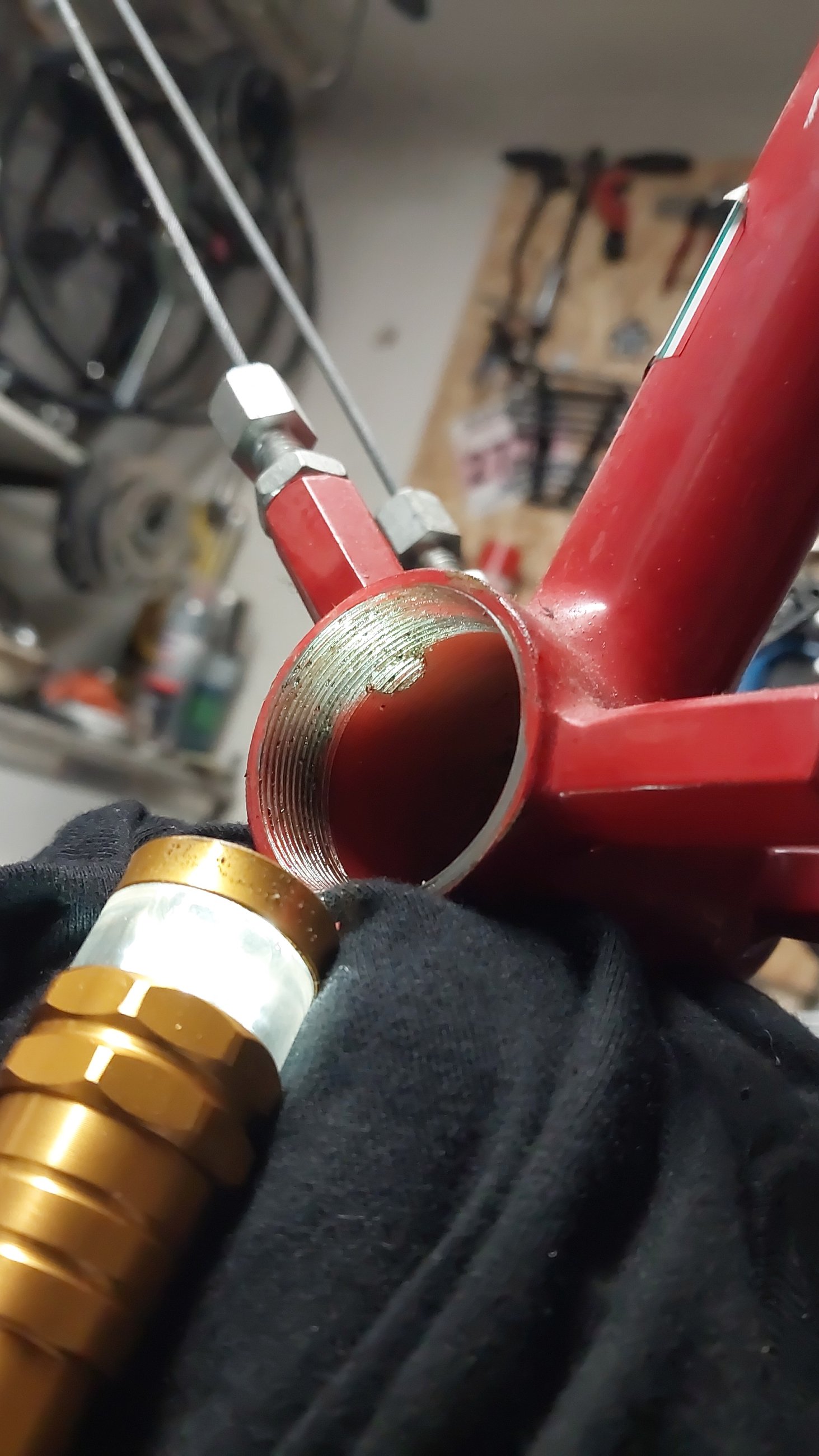

Innenlagen ließ sich spielend leicht entnehmen, linke Schalen sitzt noch drin. Da muß noch Balistol einwirken.

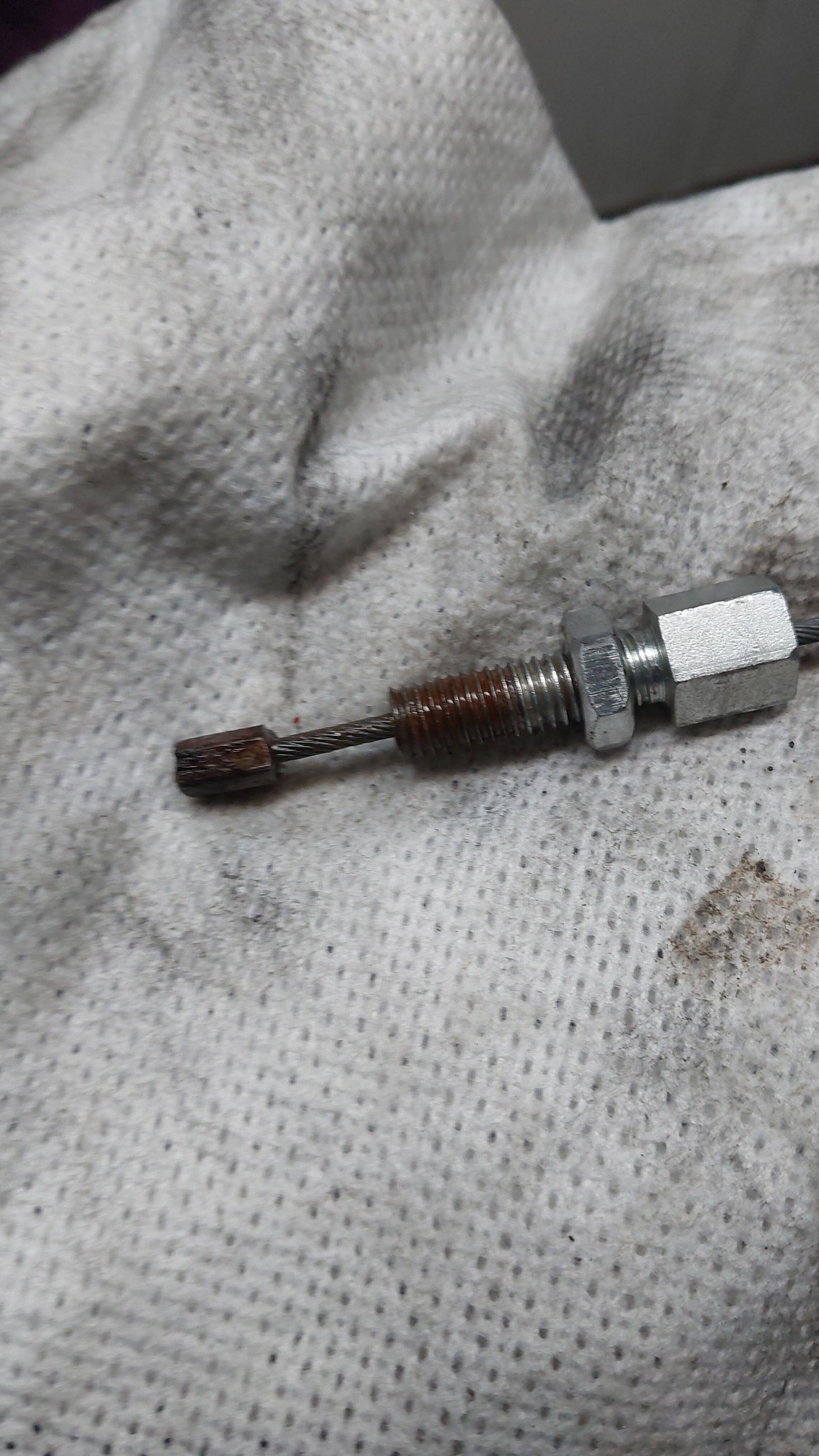

Das Thema Stahlseil mit abgerissenen Schraube wird erstmal das zwingende Projekt werden.
Hab die Gegenseite mal rausgeschraubt um zu schauen wie das Stahlseil genau aufgefädelt ist.
Der 6-Kant Nuppsie ist aufgepresst.
So wird das nix auch wenn ich die Schraubhülse rausbekomme, ein neues Stahlseil muß her.
Das Seil hat eine stärke von 2,4mm, die passende Spannschrauben hab ich irgendwo heut Nacht im Netz schon gefunden. Da läßt sich doch was selber basteln ...mal sehen!!!

Jetzt gehts gleich an die Federgabel ...klar kommt die raus.
@yo_felix Hier im Keller liegen zwei Switchblade die in die engere Wahl kommen könnten

...später mehr!



[Sentilo]

Apropos Stahlseile – bist ja im Fünfseenland, Rambeck und Steinlechner müssten im Seglerladen passenden Wantendraht in Edelstahl haben. Sauber ablängen und verpressen können die den natürlich auch …



[caquephogl]

Am Vormittag war zerlegen angesagt!
Anhang anzeigen 2384864

Carbonstütze mit 26,0mm Durchmesser und 19,2cm länge, seltsames Mass.
Die Stütze sieht nicht so aus als wäre sie abgelängt worden.
Anhang anzeigen 2384869

Innenlagen ließ sich spielend leicht entnehmen, linke Schalen sitzt noch drin. Da muß noch Balistol einwirken.

Anhang anzeigen 2384868

Das Thema Stahlseil mit abgerissenen Schraube wird erstmal das zwingende Projekt werden.
Hab die Gegenseite mal rausgeschraubt um zu schauen wie das Stahlseil genau aufgefädelt ist.
Der 6-Kant Nuppsie ist aufgepresst.
So wird das nix auch wenn ich die Schraubhülse rausbekomme, ein neues Stahlseil muß her.
Das Seil hat eine stärke von 2,4mm, die passende Spannschrauben hab ich irgendwo heut Nacht im Netz schon gefunden. Da läßt sich doch was selber basteln ...mal sehen!!!
Anhang anzeigen 2384866

Jetzt gehts gleich an die Federgabel ...klar kommt die raus.
@yo_felix Hier im Keller liegen zwei Switchblade die in die engere Wahl kommen könnten

...später mehr!

Eine Gewindehülse als Provisorium könntest du montieren, ohne das Stahlseil anzutasten.



[miles2014]

Wie geil ist denn bitte diese Katalogbeschreibung? Man kann den Sitzrohrwinkel einstellen? Ohne Gelenk? Also man kann das Sitzrohr einfach nach vorne biegen für mehr Steigfähigkeit? Yeah!

@Diesy
Cooles Teil, super Fang!



[Boneee]

Ich bin als Teenager (ja im alten Jahrtausend...) damit mal eine Runde auf dem Hof eines Händlers gefahren... Sehr äh, weiches Fahrgefühl, damals aber cooles Bike. Obwohl mein absolutes Traumbike von Corratec das Titan Bow ist und bleibt... Viel Freude mit dem schönen Teil!



[Diesy]

Apropos Stahlseile – bist ja im Fünfseenland, Rambeck und Steinlechner müssten im Seglerladen passenden Wantendraht in Edelstahl haben. Sauber ablängen und verpressen können die den natürlich auch …

Genau den Plan hab ich auch im Kopf.
Muss nur die identischen Seilspanner finden



[Diesy]

Man kann den Sitzrohrwinkel einstellen

Es ist in Tat so, wenn ich die beiden oberen Seile die um das Sattelrohr gehen (Bildlich gesehen die Sattelstrebe) mit der Hand zusammenquwetsche bewegt sich das Sattelrohr minimal.



[ArSt]

ein neues Stahlseil muß her.

In München hat's in der Sendlinger Str.36 'ne gute Seilerei: http://www.seile-netze.de/Adresse-Karte-Email-Telefon-Ladenzeiten
Dort bekommst du so ein Seil einbaufertig vorkonfektioniert. Größtes Problem dürften die Terminals sein, die bei dir nötige Version sehe ich dort nicht. Allerdings könnte man das ja mit denen bereden. Carl Stahl, ein Hersteller für derartige Dinge und möglicherweise Lieferant von Kienmoser, zeigt die z.B. auf seiner Startseite: https://www.carlstahl-technocables.com/de/de/produkte/

Beim Kienmoser würde ich mit einem Muster persönlich vorbeischauen, dann weißt du gleich was Sache ist.
Übrigens sehe ich dort keinen Seildurchmesser 2,4 mm, nur 2,5 mm:
http://www.seile-netze.de/web_documents/feindrahtseile.pdf
http://www.seile-netze.de/web_documents/seilerwaren-drahtseile.pdf



[Diesy]

Hey Armin, @ArSt das hilft mir schonmal weiter!
Ich hatte diese Seilspanner im www gefunden, die richtige Seilstärke zu finden wird wohl auch kein Problem sein(?)
Ich hab mich heute Abend dazu endschieden das Corratec erstmal wieder aufzubauen,
um den Häuserlock zufahren und schauen wo Spannungstechnisch die Reise hingeht.
Erstmal Erfahrungen sammel und dann weiter schauen!
Anfänglich hatte ich mir es komplizierter vorgestellt die passenden Seilspanner zufinden, aber anscheinend sind es doch handlesübliche Schraubspanner.

Hier ein Beispielbild mit M5 Schraube, verbaut sind M8



[Diesy]

So, schluß für Heute!

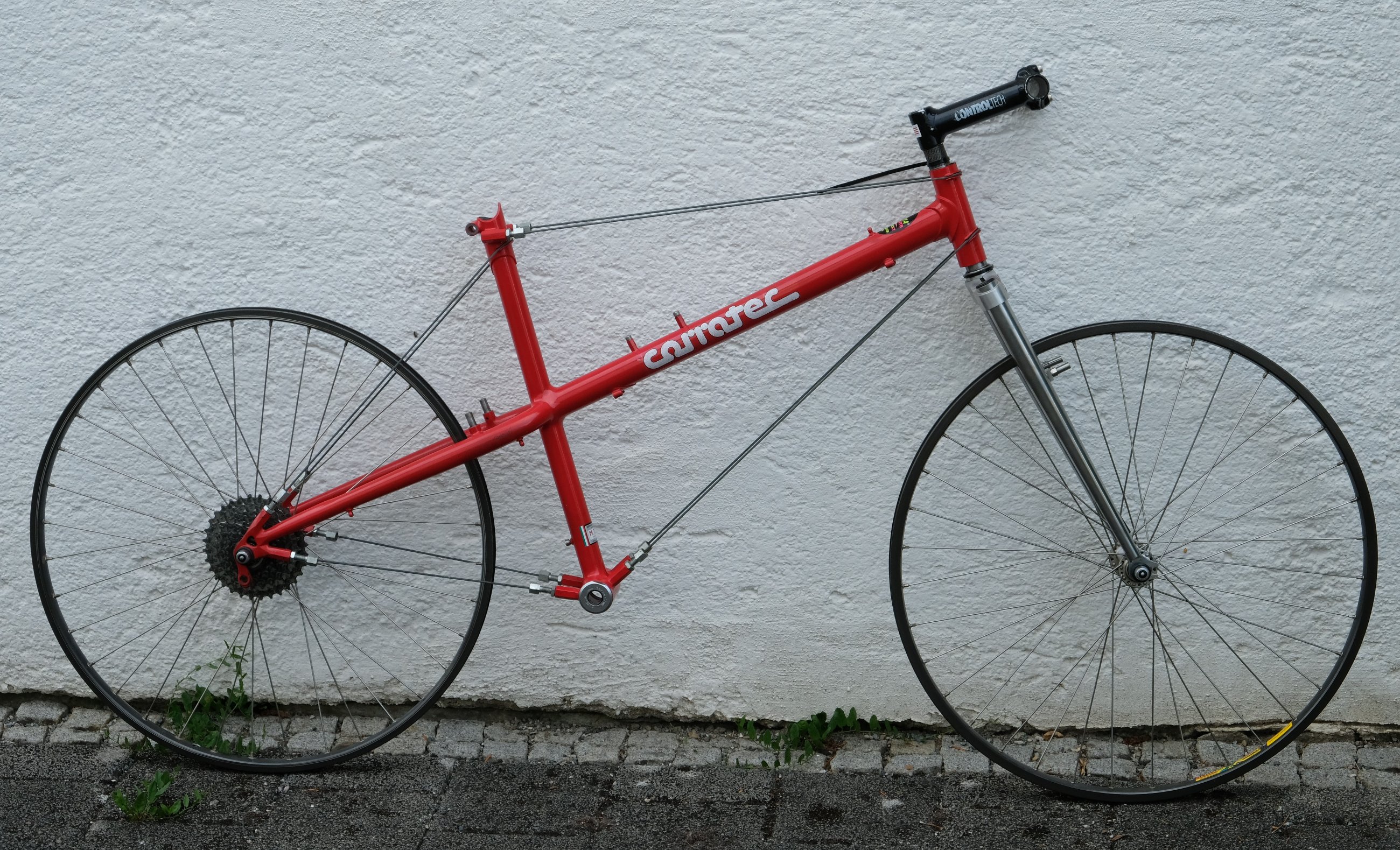

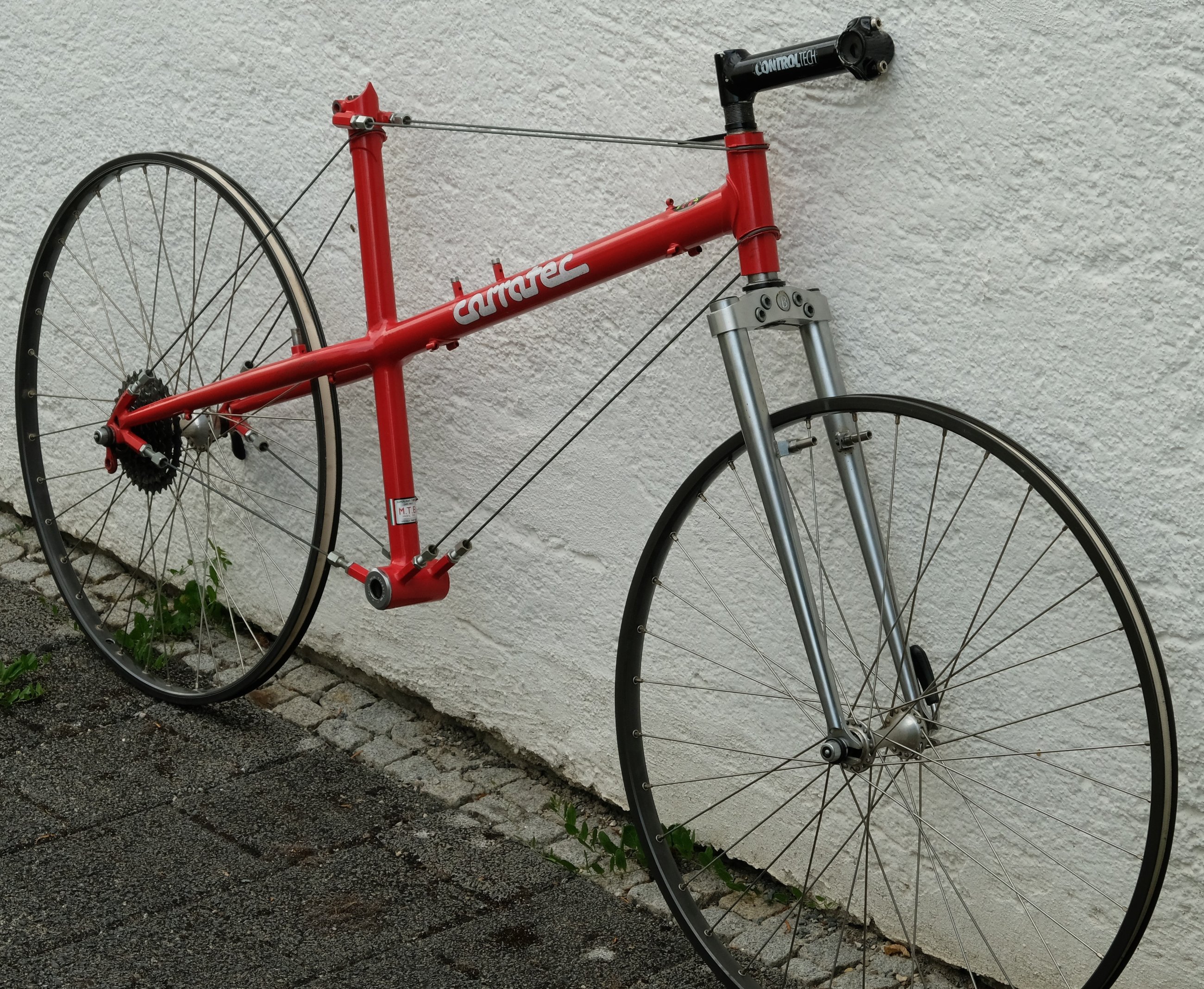

hier noch eine Machbarkeitstudie mit einer Bontrager Comp. Gabel



[glenncent]

So, schluß für Heute!
hier noch eine Machbarkeitstudie mit einer Bontrager Comp. Gabel

Anhang anzeigen 2385267
Anhang anzeigen 2385268

Die Bilder sehen so gut aus
So ohne Reifen, in Verbindung mit der schönen Gabel und den Drahtseilen
Herrlich

Trotzdem bin ich natürlich gespannt wie so ein Corratec was du daraus machst, und wie es fertig aufgebaut aussieht



[Levi Strauss]

Super Projekt ! Diese IKO Carbon-Teile sind aber mit Vorsicht zu genießen. Einem Freund ist damals so ein Lenker gebrochen ... solltest du vorhaben das Rad zu fahren - evtl. lieber auf Nummer sicher gehen ...

VG
Mike
