Canyon Exceed CF SL/SLX

[Martinwurst]

Nur wo sollte dann eine Übergang sein?

Den 1. Übergang am Steuerrohr siehst du bei den von mir verlinkten Fotos mit dem Endoskop
Den Übergang beim Tretlager, da sehe ich unten den Liner, ein Stück blanker Draht und dann wieder ne schwarze Hülle, wenn ich durch das kleine Loch der Klappe schaue.



[kommaklar]

Den 1. Übergang am Steuerrohr siehst du bei den von mir verlinkten Fotos mit dem Endoskop
Den Übergang beim Tretlager, da sehe ich unten den Liner, ein Stück blanker Draht und dann wieder ne schwarze Hülle, wenn ich durch das kleine Loch der Klappe schaue.

Dann muss es doch aber etwas zum gegenhalten der Hülle in der Kettenstrebe geben?

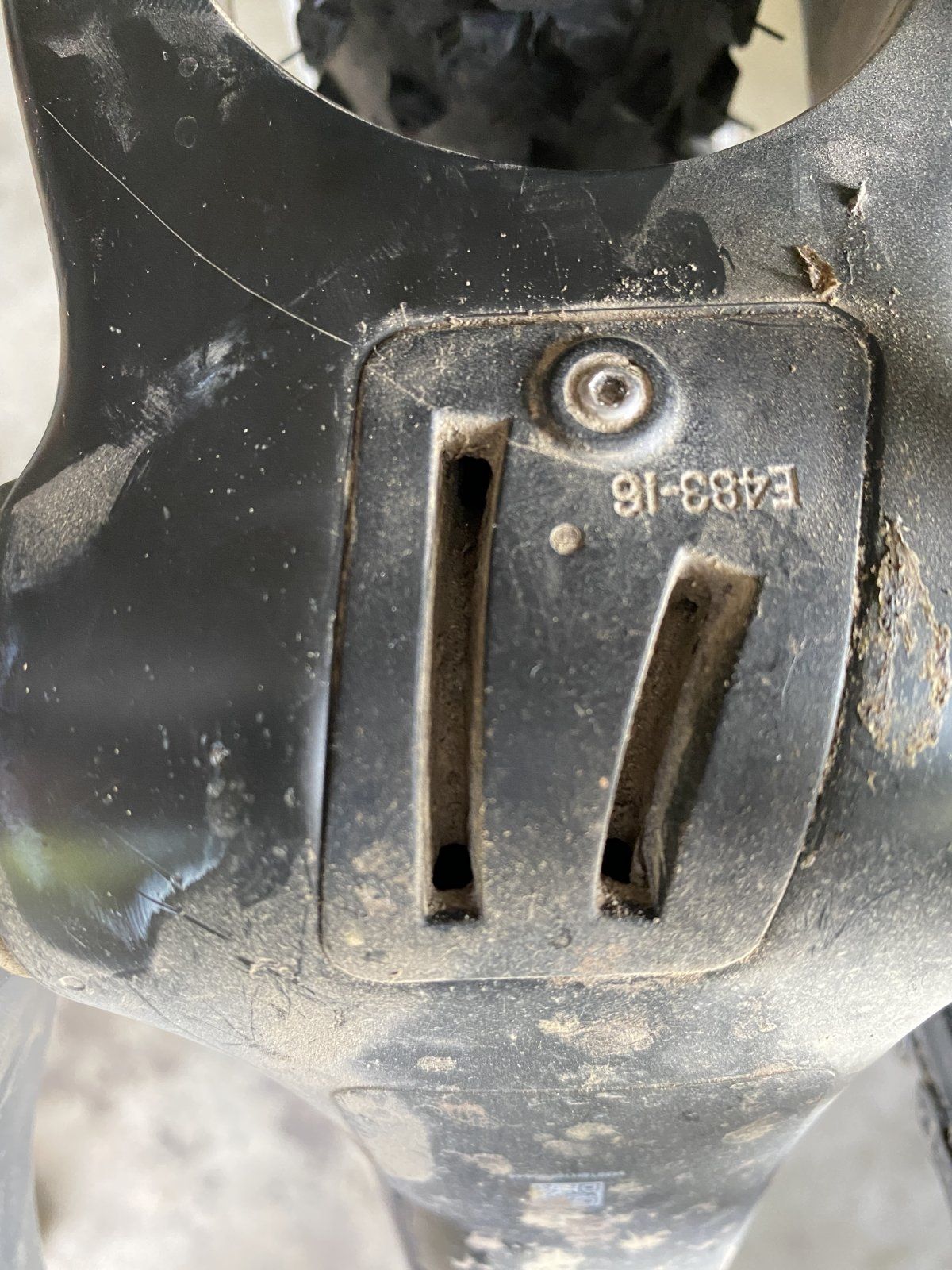

In der Kappe unter dem Tretlager ist nichts befestigt.
Haben eben ein Bild gemacht.
Bekomme die Schraube leider nicht raus, sonst könnte ich ohne Abdeckung noch ein Bild machen.



[filiale]

Bekomme die Schraube leider nicht raus, sonst könnte ich ohne Abdeckung noch ein Bild machen.

Du kannst die Abdeckung nicht so einfach entfernen weil durch die Abdeckung der Schaltzug mit liner verläuft. D.h. Du mußt den Schaltzug erst entspannen um die Abdeckung anzuheben. Ich hab mir da auch die Finger verbogen.



[kommaklar]

Ich bekomme die s

Du kannst die Abdeckung nicht so einfach entfernen weil durch die Abdeckung der Schaltzug mit liner verläuft. D.h. Du mußt den Schaltzug erst entspannen um die Abdeckung anzuheben. Ich hab mir da auch die Finger verbogen.

Ich bekomme nur die Schraube nicht gelöst.
Die sitzt fest bzw. ist der Inbus leicht „Rund“



[filiale]

Ich bekomme die s

Ich bekomme nur die Schraube nicht gelöst.
Die sitzt fest bzw. ist der Inbus leicht „Rund“

Hab Dich schon verstanden, aber selbst wenn Du die Schraube entfernt hättest könntest Du die Abdeckung nicht komplett entfernen weil der Zug durchläuft.



[kommaklar]

Eben nicht,...
Aber wir lassen es jetzt mal dabei.
Wenn ich mal wieder das Tretlager wechsel (hoffentlich nicht gleich), mache ich ein Bild!



[Bul Biker]

Ich bekomme die s

Ich bekomme nur die Schraube nicht gelöst.
Die sitzt fest bzw. ist der Inbus leicht „Rund“

War/ist bei mir auch fest. Hab es aufgebohrt und die restliche Schraube dringelassen. Die Abdeckung hält durch den Schaltzug auch so und funktioniert



[kommaklar]

War/ist bei mir auch fest. Hab es aufgebohrt und die restliche Schraube dringelassen. Die Abdeckung hält durch den Schaltzug auch so und funktioniert

Was wird das für eine Größe sein?
M4 oder M3?



[filiale]

War/ist bei mir auch fest. Hab es aufgebohrt und die restliche Schraube dringelassen. Die Abdeckung hält durch den Schaltzug auch so und funktioniert

korrekt, die Abdeckung hält auch ohne Schraube eben weil der Zug da durchgeht.
Sonst bräuchte die Abdeckung auch keine 2 Schlitze für eine Leitungsführung und hätte komplett geschlossen sein können und nur als Wartungsklappe für das Tretlager dienen können.



[Bul Biker]

Was wird das für eine Größe sein?
M4 oder M3?

Ist ne M3, wie die Schrauben der seitlichen Abdeckungen.



[Soleikagod]

Auch eine Fehlkonstruktion diese Abdeckung mit solchen Minischrauben in mieser Qualität. Meine waren bei Auslieferung schon rund



[kommaklar]

Hab Dich schon verstanden, aber selbst wenn Du die Schraube entfernt hättest könntest Du die Abdeckung nicht komplett entfernen weil der Zug durchläuft.

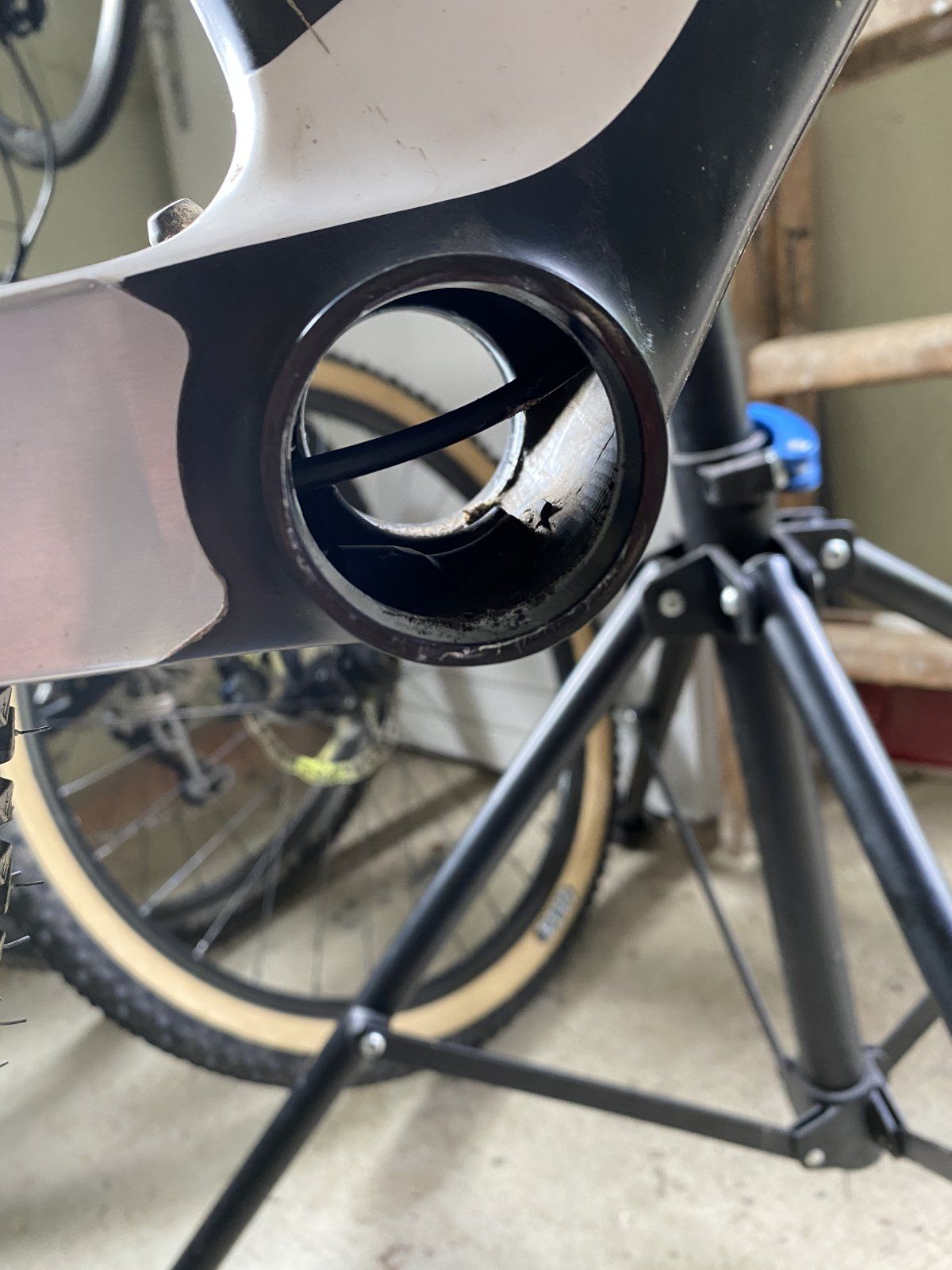

Da ich die Schraube von der Kappe aufbohren muss, gleich nochmal das Tretlager entfernt.
Wie zu sehen...



[Martinwurst]

Und ist das jetzt ein durchgängiger Schaltzug oder die Bremsleitung?
Wo ist die 2. Leitung?
Und was ist das oben links für ne Schraube?



[filiale]

Und ist das jetzt ein durchgängiger Schaltzug oder die Bremsleitung?
Wo ist die 2. Leitung?
Und was ist das oben links für ne Schraube?

Das ist die Bremsleitung was Du siehst.
Der Schaltaußenzug fängt an der Abdeckung an und geht dann hinter zum Schaltwerk
Den Schaltinnenzug sieht man auf dem Bild nicht.



[kommaklar]

Das ist die Bremsleitung was Du siehst.
Der Schaltaußenzug fängt an der Abdeckung an und geht dann hinter zum Schaltwerk
Den Schaltinnenzug sieht man auf dem Bild nicht.

Ich repariere und Warte meine Räder nun schon viele Jahre und bin der Meinung, ich mache dies auch gut.

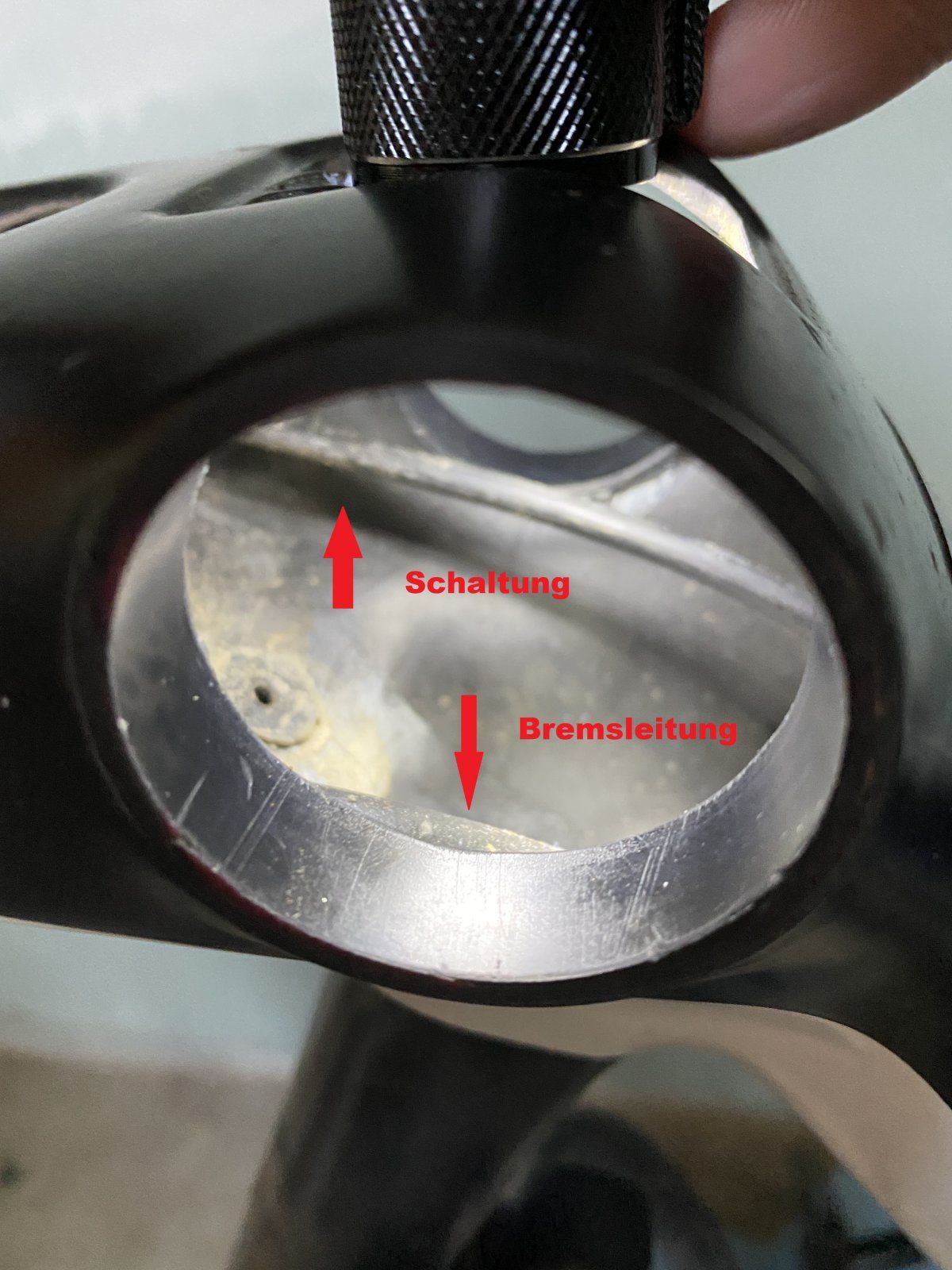

Nur für dich habe ich jetzt noch zwei Bilder gemacht.
Die Bremsleitung ist in einer Schaumstoffhülle.
Das andere ist der Zug + Hülle für die Schaltung.
Auch auf den anderen Bildern, konntest du sehen, dass kein Schaltzug durch die Kappe geht!

Und ist das jetzt ein durchgängiger Schaltzug oder die Bremsleitung?
Wo ist die 2. Leitung?
Und was ist das oben links für ne Schraube?

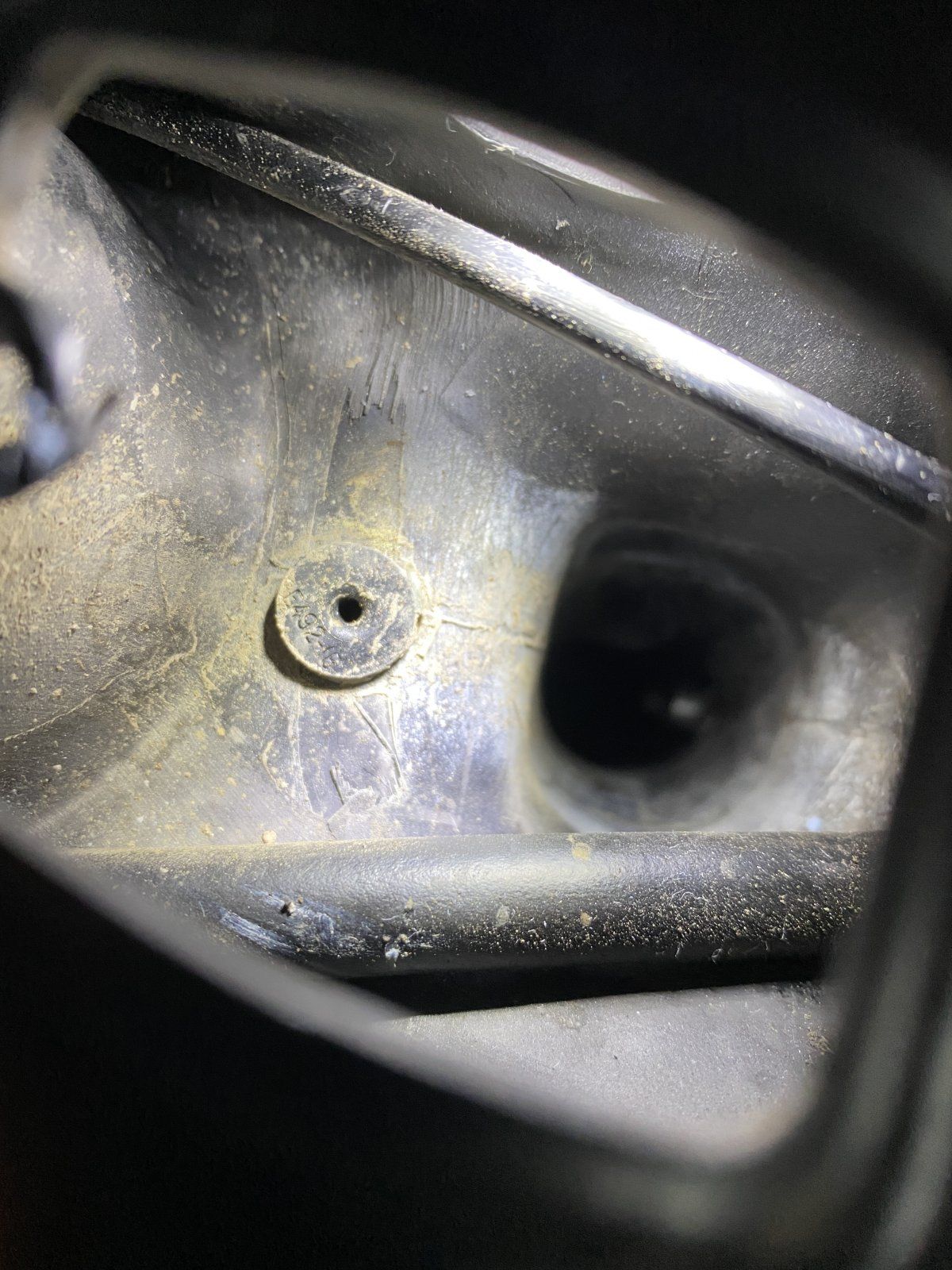

Das "oben links" ist keine Schraube.
Es ist ein Gummi Stopfen, welcher den Ausgang für den Schaltzug zum Umwerfer verschließt.
Bei meinem Modell gibt es aber auch noch eine Öffnung am Unterrohr für einen Side Swing-Umwerfer.



[Martinwurst]

Ich hoffe du musstest für uns nicht noch das 3. Mal das Tretlager ausbauen



[filiale]

Ich repariere und Warte meine Räder nun schon viele Jahre und bin der Meinung, ich mache dies auch gut.
Nur für dich habe ich jetzt noch zwei Bilder gemacht.
Die Bremsleitung ist in einer Schaumstoffhülle.
Das andere ist der Zug + Hülle für die Schaltung.
Auch auf den anderen Bildern, konntest du sehen, dass kein Schaltzug durch die Kappe geht!



Das "oben links" ist keine Schraube.
Es ist ein Gummi Stopfen, welcher den Ausgang für den Schaltzug zum Umwerfer verschließt.
Bei meinem Modell gibt es aber auch noch eine Öffnung am Unterrohr für einen Side Swing-Umwerfer.

In keiner Sekunde zweifel ich Dich an. Ich hab mich ja nur auf das gepostete erste Bild bezogen, da hat man keinen Schaltzug gesehen. Ich glaub ich hebel Morgen mal mal meine Abdeckung ab und mache ein Bild davon.



[Klein-Attitude]

In keiner Sekunde zweifel ich Dich an. Ich hab mich ja nur auf das gepostete erste Bild bezogen, da hat man keinen Schaltzug gesehen. Ich glaub ich hebel Morgen mal mal meine Abdeckung ab und mache ein Bild davon.

Dann löse vorher hinten den Schaltzug ! ;-) Sonst reißt er dir noch, wenn du "aufhebeln" willst.



[filiale]

Dann löse vorher hinten den Schaltzug ! ;-) Sonst reißt er dir noch, wenn du "aufhebeln" willst.

Das weiß ich , das Problem ist daß mir kommaklar das nicht glaubt daher schaue ich mal was ich an Bildern generieren kann.



[kommaklar]

Das weiß ich , das Problem ist daß mir kommaklar das nicht glaubt daher schaue ich mal was ich an Bildern generieren kann.

Natürlich glaube ich dir!
Es ist doch auch extra eine Führung in der Kappe dafür vorgesehen.
Aber bei mir geht der Zug nicht durch die Kappe!
Was du mir wiederum nicht gl.....
Aber das spielt auch alles keine Rolle ?.

Die Schraube musste ich aufbohren und natürlich konnte ich kein Gewinde nach schneiden.
Da war einfach zu wenig Material übrig.



[Martinwurst]

Die Schraube musste ich aufbohren und natürlich konnte ich kein Gewinde nach schneiden.
Da war einfach zu wenig Material übrig.

Und wie machst du die Klappe dann wieder fest, wenn da kein Zug durchgeht?

Bzw welches BJ oder Modelljahr ist eigtl dein Exceed, wenn dort der Zug anders ist als bei uns?
Edit: achso 2017. Ja dann hat Canyon wohl das sparen am Schaltzug angefangen



[filiale]

Klaro glaube ich Dir. Geht die Außenhülle bei Dir auch oben am Steuerrohr durch die Abdeckkappe hindurch ?

Ich frage mich nur, warum Canyon so eine Kappe konstruiert, wenn der Mechaniker diese dann nicht nutzt. Eventuell war es ihm zuviel fummelei. Keine Ahnung.



[kommaklar]

Und wie machst du die Klappe dann wieder fest, wenn da kein Zug durchgeht?

Bzw welches BJ oder Modelljahr ist eigtl dein Exceed, wenn dort der Zug anders ist als bei uns?
Edit: achso 2017. Ja dann hat Canyon wohl das sparen am Schaltzug angefangen

Die Kappe ist ja auf der einen Seite mit einen Haken versehen.
Da sollte etwas Kleber oder Silikon reichen.
Vielleicht baue ich aber auch alles so um wie vorgesehen.
Aber „Never touch a running system“ ?‍



[filiale]

Ohne den Schaltzug am Schaltwerk zu lösen geht die Abdeckung nicht anzuhebeln (wie erwartet). Darauf hatte ich jetzt keine Lust, wieder alles neu einzustellen.

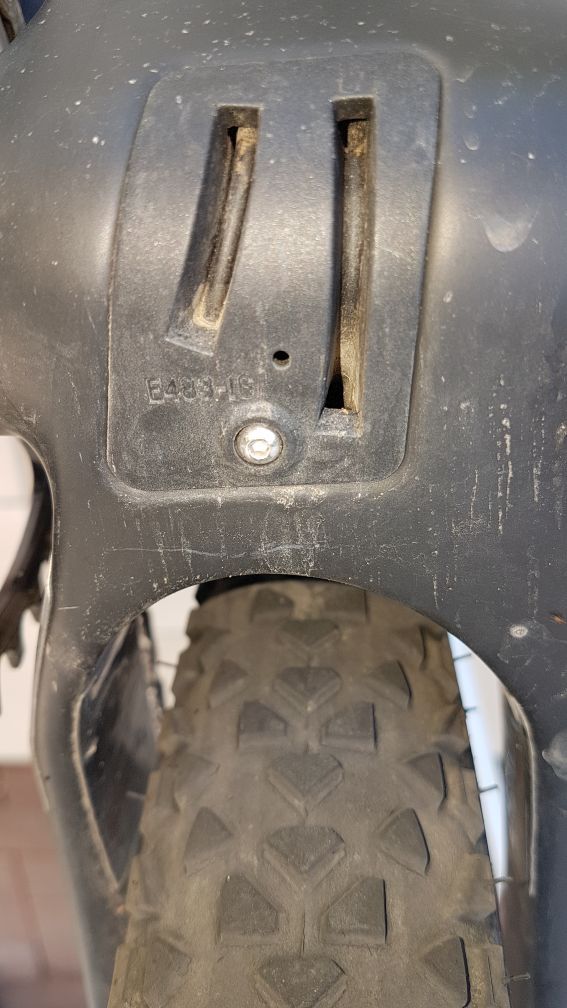

Im Bild sieht man daß ein Kanal vom Schaltzug belegt ist (schwarzer liner) und der andere frei ist.



[kommaklar]

Ohne den Schaltzug am Schaltwerk zu lösen geht die Abdeckung nicht anzuhebeln (wie erwartet). Darauf hatte ich jetzt keine Lust, wieder alles neu einzustellen.
Im Bild sieht man daß ein Kanal vom Schaltzug belegt ist (schwarzer liner) und der andere frei ist.

Anhang anzeigen 1119986

Und so werde ich es auch bei mir verbauen, nur leider ohne Schraube!
Aber hat ja genug Halt durch den Schaltzug und ich bringe noch etwas Silikon an, falls mal der Schaltzug defekt gehen sollte.
